Предохранители и реле Cadillac CTS (2014-2019)

Схемы относятся к указанным годам и вариантам Cadillac CTS (2014-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.

Расположение предохранителей Cadillac CTS 2014-2018..

Расположение предохранителей Cadillac CTS 2014-2018..

Предохранители прикуривателя / розетки в Cadillac CTS это предохранители №19 (дополнительная розетка) и №20 (прикуриватель) в блоке предохранителей панели приборов (2017-2018).

Пассажирский салон

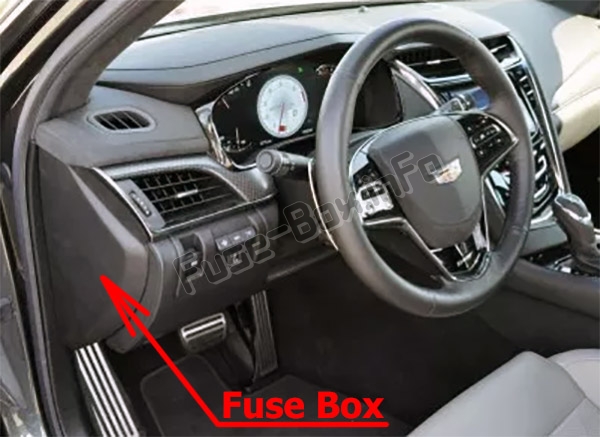

Расположение блока предохранителей

Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой.Расположение блока предохранителей

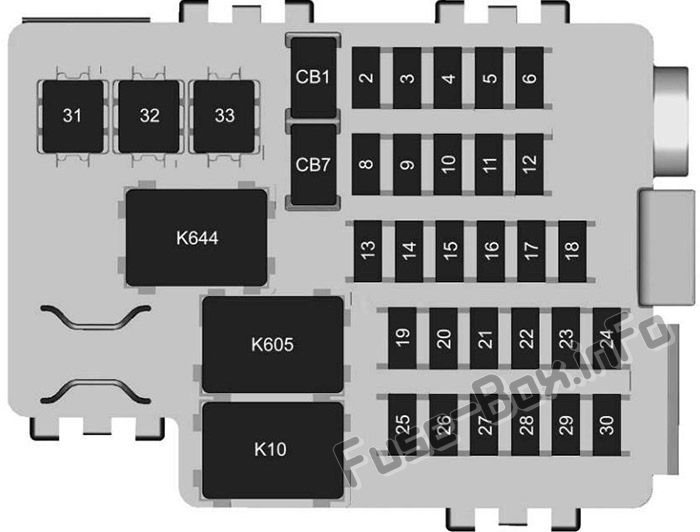

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в панели приборов
№Описание
Мини-предохранители
2Моторизованный подстаканник
3Электрический замок рулевой колонки
42014–2016: разъем канала передачи данных
2017-2018: Не используется
52014-2017: Управление отоплением, вентиляцией и кондиционированием воздуха
2018: Не используется
6Регулируемая и телескопическая рулевая колонка
82014-2016: Запасной
2017-2018: Разъем канала передачи данных
9Освобождение перчаточного ящика
10Шунт
11Модуль управления телом 1
12Модуль управления телом 5
132014-2016: Запасной
2017-2018: Блок управления кузовом 6
14Запасной
152014-2016: Запасной
2017-2018: Блок управления кузовом 7
162014-2016: Запасной
2017-2018: Модуль управления коробкой передач
17Запасной
18Запасной
192014-2016: Запасной
2017-2018: Дополнительная розетка
202014-2016: Запасной
2017-2018: Зажигалка
212014-2016: Запасной
2017-2018: Беспроводная зарядка
22Диагностический модуль датчиков/автоматическое обнаружение присутствия
23Радио/DVD/обогреватель, вентиляция и кондиционирование воздуха
24Отображать
25Рулевое колесо с подогревом
26Беспроводная зарядка
27Переключатели на рулевом колесе
28Запасной
292014-2017: Запасной
2018: Лампа для туалетного столика Visor
30Запасной
J-образные предохранители
312014-2017: Запасной
2018: Сохраненная мощность аксессуаров/аксессуаров
322014-2016, 2018: Запасной
2017: Сохраненная вспомогательная мощность
33Передний обогреватель, вентиляция и вентилятор кондиционера
Автоматические выключатели
CB12014–2016: Сохранено питание для аксессуаров/питание для аксессуаров в розетке
2017-2018: Сохраненная мощность аксессуаров
CB7Запасной
Реле
K102014–2016, 2018: Сохранение дополнительного питания/аксессуара
2017: Сохраненная мощность аксессуаров
K605Логистика
K6442014–2016: выпуск перчаточного ящика
2017-2018: Сохранено питание аксессуаров/разблокировка перчаточного ящика.

Моторного отсека

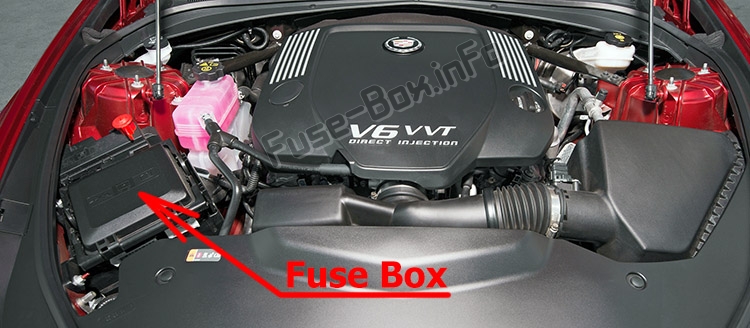

Расположение блока предохранителей

Расположение блока предохранителей

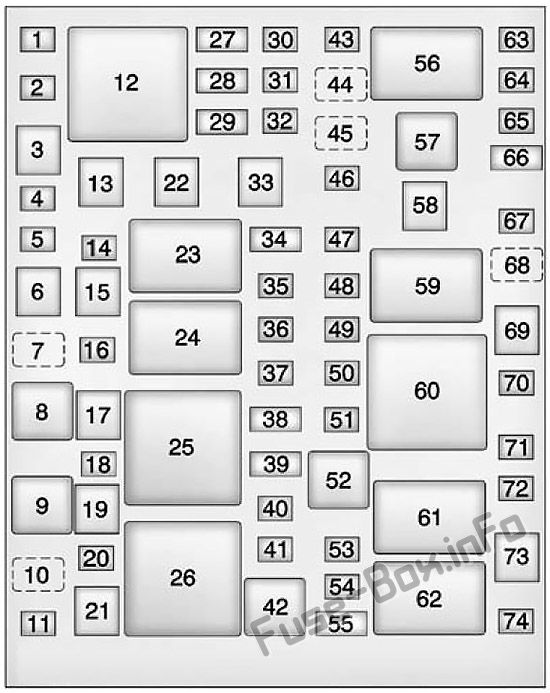

Схема блока предохранителей (2014-2016 гг.)

Схема блока предохранителей (2014-2016 гг.)

Назначение предохранителей и реле в моторном отсеке (2014-2016 гг.)
№Описание
1Не используется
2Не используется
3Моторизованный ремень безопасности пассажира (при наличии)
4Модуль управления телом 6
5Не используется
6Сиденье с электроприводом водителя
7Не используется
8Реле омывателя фар (при наличии)
9Не используется
10Не используется
11Не используется
12Не используется
13Пассажирское сиденье с электроприводом
14Модуль управления телом 5
15Передний стеклоочиститель
16Не используется
17Омыватель фар (при наличии)
18Не используется
19Насос антиблокировочной тормозной системы
20Клапан антиблокировочной тормозной системы
21ПНЕВМАТИЧЕСКИЙ НАСОС (при наличии)
22Моторизированный ремень безопасности водителя
23Реле управления стеклоочистителями
24Реле скорости стеклоочистителя
25Реле модуля управления двигателем
26Реле воздушного насоса (при наличии)
27Запасное/обогреваемое сиденье 2
28Блок управления кузовом 1/запасной
29AFS AHL/защита пешеходов (при наличии)
30Переключатель окна пассажира
31Модуль управления телом 7
32Люк на крыше
33Не используется
34Дисплей AOS/зажигание MIL
35Заднее электрическое центральное зажигание
36Запасной предохранитель PT
37Датчик кислорода
38Катушки зажигания/форсунки
39Катушки зажигания/форсунки/запчасти
40Модуль управления двигателем
41Подогреватель топлива
42Реле электромагнитного клапана AIR (при наличии)
43Шайба
44Не используется
45Реле переднего омывателя
46Не используется
47Приборная панель Кузов Зажигание
48Модуль управления топливной системой, зажигание
49Рулевое колесо с подогревом
50Блокировка рулевой колонки (при наличии)
51Насос охлаждающей жидкости (при наличии)
52Реле насоса охлаждающей жидкости (при наличии)
53Муфта компрессора кондиционера
54Соленоид AIR (при наличии)
55Модуль управления коробкой передач/запасной
56Реле ближнего света фар (при наличии)
57Реле дальнего света фар
58Стартер
59Реле стартера
60Реле запуска/запуска
61Реле вакуумного насоса (при наличии)
62Реле управления кондиционером
63Адаптивная регулировка уровня фар (при наличии)
64Левая газоразрядная фара высокой интенсивности (при наличии)
65Правая газоразрядная фара высокой интенсивности (при наличии)
66Фара высокая левая/правая
67Horn
68Реле звукового сигнала
69Охлаждающий вентилятор
70Аэро затвор
71Модуль управления коробкой передач, зажигание
72Зажигание модуля управления двигателем
73Тормозной вакуумный насос (при наличии)
74Не используется

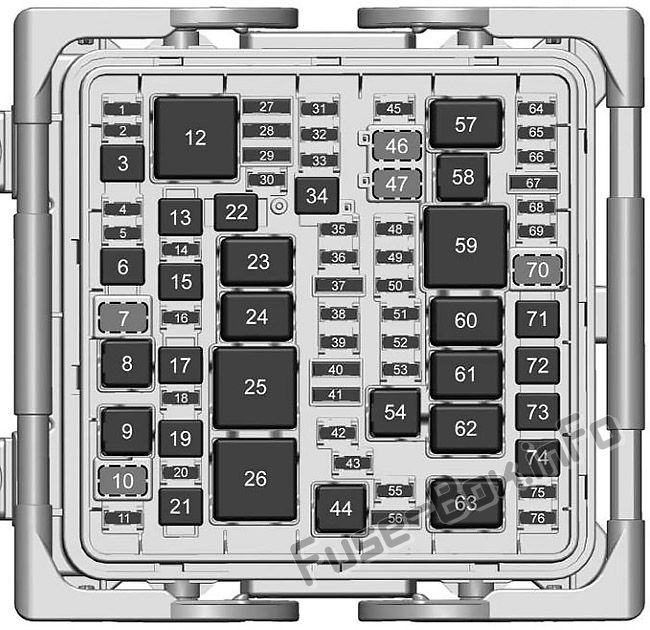

Схема блока предохранителей (2017-2018 гг.)

Схема блока предохранителей (2017-2018 гг.)

Назначение предохранителей и реле в моторном отсеке (2017-2018 гг.)
№Описание
1Не используется
2Не используется
3Моторизованный ремень безопасности пассажира (при наличии)
4Не используется
5Не используется
6Сиденье с электроприводом водителя
7Не используется
9Не используется
10Не используется
11Не используется
12Не используется
13Пассажирское сиденье с электроприводом
14Не используется
15Пассивный вход/пассивный запуск/передние дворники
16Не используется
17Омыватель фар (при наличии)
18Не используется
19насос АБС
20клапан АБС
21Не используется
22Моторизованный ремень безопасности водителя
26Не используется
27–/ Сиденье с подогревом 2
28–/блокировка заднего хода
29Адаптивное переднее освещение, Автоматический корректор фар/ Защита пешеходов
30Не используется
31Переключатель окна пассажира
32Не используется
33Люк на крыше
34Передний стеклоочиститель
35Блокировка рулевой колонки
36Задний электрический центр / зажигание
37–/Индикатор неисправности/Зажигание
38Аэрозатвор
39Датчик O2/Выбросы
402017: Катушка зажигания/Форсунки
2018: Катушка зажигания четная/датчик O2
412017: –/Катушка зажигания/Форсунки
2018: Нечетная катушка зажигания
42Модуль управления двигателем (при наличии)
43Не используется
44Не используется
45Реле переднего омывателя
48Панель приборов/Кузов/Зажигание
49Модуль управления топливной системой/зажигание
50Рулевое колесо с подогревом (при наличии)
51Модуль управления двигателем/зажигание (при наличии)
52TCM/зажигание (при наличии)
53Насос охлаждающей жидкости
55Не используется
56Модуль управления коробкой передач/– (при наличии)
64Автоматический корректор фар (при наличии)
65Левая ксеноновая фара (при наличии)
66Правая ксеноновая фара
67Фары дальнего света
68Электродвигатель корректора фар
69Horn
71Вентилятор охлаждающей жидкости
72Стартер 2
73Тормозной вакуумный насос (при наличии)
74Стартер 1
75 Муфта кондиционера
76Не используется
Реле
8Омыватель фар (при наличии)
23Реле управления стеклоочистителями
24Скорость стеклоочистителя
25Модуль управления двигателем
46Задний омыватель
47Передняя шайба
54Насос охлаждающей жидкости (при наличии)
57Фара ближнего света
58Фара дальнего света
59Запустить/завести
60Стартер 2
61Вакуумный насос (при наличии)
62Стартер 1
63Управление кондиционером (при наличии)
70Horn

Багажное отделение

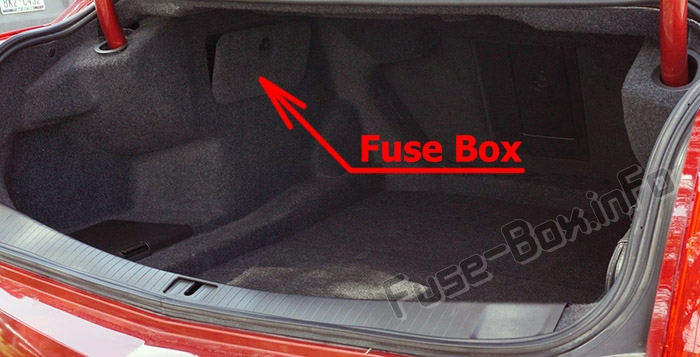

Расположение блока предохранителей

Он расположен в левой части багажного отделения, за крышкой.Расположение блока предохранителей

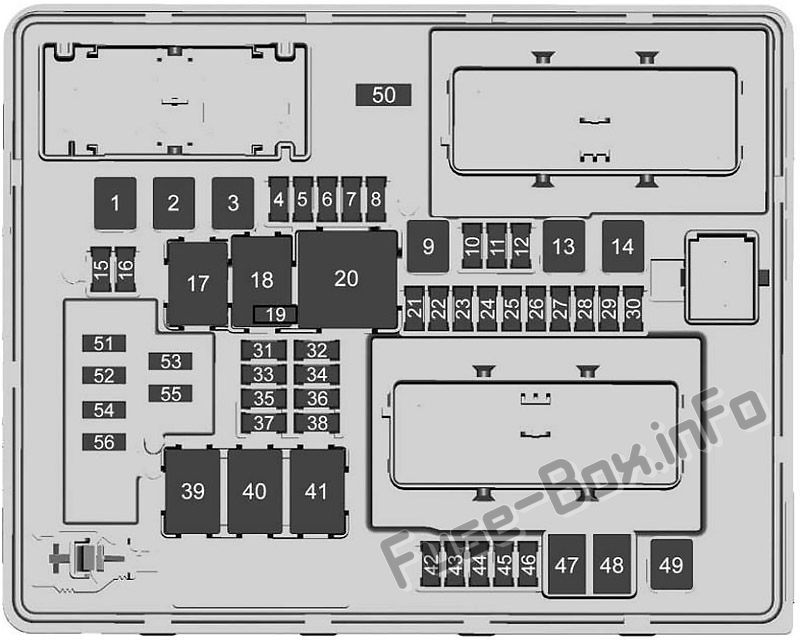

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в багажнике (2014-2018 гг.)
№Описание
12014–2016: Электронный дифференциал повышенного трения/трансформатор постоянного тока (при наличии)
2017-2018: Модуль управления задним водителем/трансформатор постоянного тока (при наличии)
2Левое окно
3Модуль управления телом 8
4Инвертор переменного тока (при наличии)
5Пассивный вход/пассивный запуск/аккумулятор 1
6Модуль управления телом 4
7Зеркала с подогревом
8Усилитель
9Обогрев заднего стекла
10Разбивание стекла
11Разъем прицепа (при наличии)
12OnStar (при наличии)
13Правое окно
14Электрический стояночный тормоз
15Не используется
16Освобождение багажника
172014-2017: Реле хода (при наличии)
2018: Эстафета трейлера
18Реле логистики (если есть)
192014-2016, 2018: Предохранитель логистики (при наличии)
2017: Не используется
20Реле обогревателя заднего стекла
21Зеркальный оконный модуль
222014-2016: Защита пешеходов
2017-2018: Не используется
23Вентиляция канистры
242014-2017: Защита пешеходов
2018: Блок управления кузовом 2
25Камера заднего вида (при наличии)
26Передние вентилируемые сиденья (при наличии)
27Оповещение о боковой слепой зоне/Предупреждение о выходе из полосы движения/Модуль расчета внешних объектов
28Прицеп/зонт (при наличии)
29Задние сиденья с подогревом (при наличии)
30Полуактивная система демпфирования (при наличии)
312014–2016: Модуль управления раздаточной коробкой/электронный дифференциал повышенного трения (при наличии)
2017-2018: Модуль контроля тяги/модуль управления задним приводом
32Модуль краж/универсальный механизм открывания гаражных ворот/датчик дождя
33Ультразвуковая система помощи при парковке (при наличии)
34Радио/DVD (при наличии)
352014-2016: Запасной
2017-2018: Выпускной клапан (V-серия)
36Прицеп (если есть)
37Топливный насос/модуль управления топливной системой
382014-2016: Не используется
2017: Топливный насос
2018: Заправка топливного насоса/выпускной клапан (серия V)
39Не используется
402014-2016: Не используется
2017: Выпускной клапан
2018: Запустить кривошип 2 (серия V)
412014-2016: Не используется
2017: Беги / Заводи 2
2018: Топливный насос заправляется/прокручивается 2
42Модуль сиденья с памятью (при наличии)
43Модуль управления телом 3
44Не используется
45Регулируемый аккумулятором контроль напряжения
46Модуль управления двигателем/аккумулятор
47Не используется
48Не используется
49Модуль прицепа (при наличии)
50Безопасность дверного замка
51Выпуск задней крышки
522014-2016: Не используется
2017-2018: Закрытие сзади
53Не используется
54Безопасность дверного замка
55Не используется
56Крышка топливного бака (при наличии)
