Предохранители и реле Cadillac DeVille (2000-2005)
Схемы относятся к указанным годам и вариантам Cadillac DeVille (2000-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.
Расположение предохранителей Cadillac DeVille 2000-2005 гг.
Предохранители прикуривателя / розетки в Cadillac DeVille это предохранители №22 и 23 в блоке предохранителей в моторном отсеке и предохранитель №65 в блоке предохранителей в задней части салона.
Оглавление
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

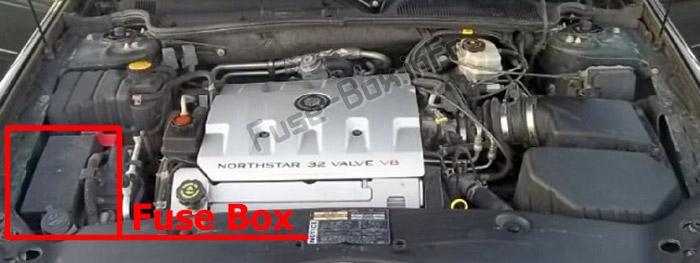

Расположение блока предохранителей

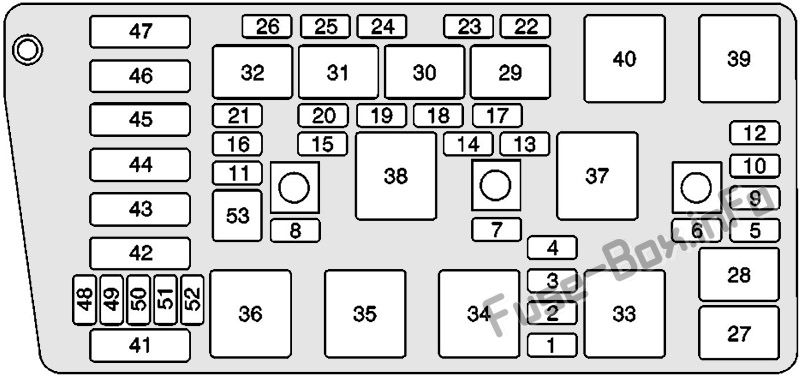

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | Диагностика сборочной линии |
| 2 | Аксессуар |
| 3 | Дворники |
| 4 | Не используется |
| 5 | Левая фара ближнего света |
| 6 | Фара ближнего света правая |
| 7 | Приборная доска |
| 8 | Батарея модуля управления силовым агрегатом |
| 9 | Фара дальнего света правая |
| 10 | Левая фара дальнего света |
| 11 | Зажигание 1 |
| 12 | Противотуманные фары |
| 13 | Передача инфекции |
| 14 | Круиз-контроль |
| 15 | Модуль катушки |
| 16 | Банк форсунок №2 |
| 17 | Не используется |
| 18 | Не используется |
| 19 | Зажигание модуля управления силовым агрегатом |
| 20 | Датчик кислорода |
| 21 | Банк форсунок №1 |
| 22 | Зажигалка №2 |
| 23 | Зажигалка №1 |
| 24 | Дневные ходовые огни |
| 25 | Horn |
| 26 | Муфта кондиционера |
| 42 | Не используется |
| 43 | 2000-2001: Антиблокировочная система тормозов 2002-2005: не используется |
| 44 | 2000-2001: Воздушный насос Б 2002-2005: Антиблокировочная система тормозов |
| 45 | 2000-2001: Воздушный насос А 2002-2005: Воздушный насос |
| 46 | Охлаждающий вентилятор 1 |
| 47 | Охлаждающий вентилятор 2 |
| 48-52 | Запасные предохранители |
| 53 | Съемник предохранителей |
| 54 | 2005: Рулевое колесо с подогревом (опция) |
| Реле | |
| 27 | Фара дальнего света |
| 28 | Фара ближнего света |
| 29 | Противотуманные фары |
| 30 | Дневные ходовые огни |
| 31 | Horn |
| 32 | Муфта кондиционера |
| 33 | 2000-2004: не используется 2005: Клапан управления воздухом (опция) |
| 34 | 2000-2004: Аксессуар 2005: Рулевое колесо с подогревом (опция) |
| 35 | 2000-2004: не используется 2005: Аксессуар |
| 36 | Стартер 1 |
| 37 | Охлаждающий вентилятор 1 |
| 38 | Зажигание 1 |
| 39 | Последовательный/параллельный вентилятор охлаждения |
| 40 | Охлаждающий вентилятор 2 |
| Автоматические выключатели | |
| 41 | Стартер |
Блок предохранителей в салоне
Блок предохранителей в салоне

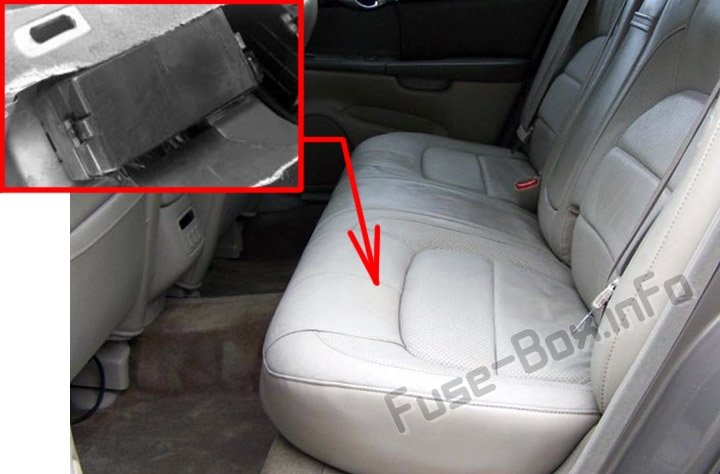

Расположение блока предохранителей
Он расположен под задним сиденьем

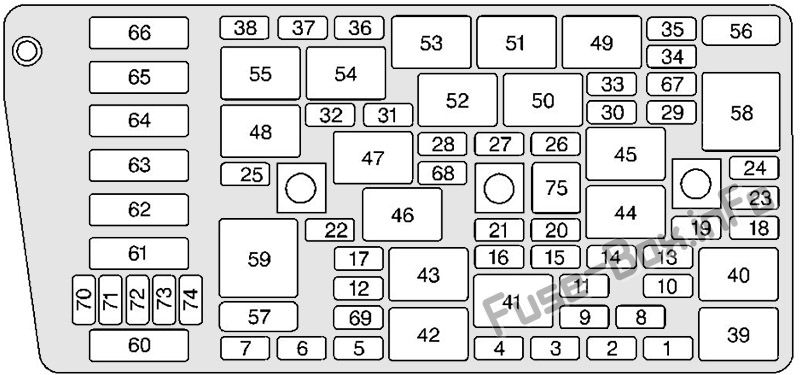

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | Топливный насос |
| 2 | Батарея обогревателя, вентиляции и кондиционирования воздуха |
| 3 | Сиденье с памятью, наклон и телескопическое рулевое управление |
| 4 | 2000-2001: Вентилятор ОВКВ 2002-2005: Поясничный отдел RR, Антенна |
| 5 | Модуль водительской двери |
| 6 | Подогрев заднего левого сиденья |
| 7 | Усилитель наклона и телескопическое рулевое управление |
| 8 | Дополнительное ограничение инфляции |
| 9 | 2000-2001: не используется 2002–2005: SDAR (спутниковое радио XM™) |
| 10 | Парк ламп справа |
| 11 | Соленоид вентиляции топливного бака |
| 12 | Зажигание 1 |
| 13 | Модуль диммера освещения салона |
| 14 | зонтик |
| 15 | Навигация |
| 16 | Подогрев переднего левого сиденья |
| 17 | Внутренние лампы |
| 18 | Модуль правой задней двери |
| 19 | Стоп-сигналы |
| 20 | Парк/Реверс |
| 21 | Аудио |
| 22 | Сохраненная мощность аксессуаров для люка на крыше |
| 23 | Лампы, парковка слева |
| 24 | Ночное видение |
| 25 | Модуль пассажирской двери |
| 26 | Body |
| 27 | 2000-2001: Экспортные огни 2002–2005: экспортные фары, электрические замки. |
| 28 | Задний вентилятор ОВКВ |
| 29 | Выключатель зажигания |
| 30 | 2000–2004: Сигнал опасности 2005: Сигнал поворота, Сигнал опасности |
| 31 | Реверс, Замки |
| 32 | Подвеска с непрерывным датчиком дорожного движения |
| 33 | Отопление, вентиляция, кондиционирование |
| 34 | Зажигание 3 Задний |
| 35 | Антиблокировочная система |
| 36 | Сиденье с подогревом, правое переднее |
| 37 | Сиденье с подогревом, правое заднее |
| 38 | Диммер |
| 60 | Парковочный тормоз |
| 61 | Задняя защита от запотевания |
| 62 | 2000-2001: Правый задний поясничный, силовой 2002-2005: Вентилятор ОВКВ |
| 63 | Аудио усилитель |
| 64 | ELC Компрессор/Выхлоп |
| 65 | Зажигалка |
| 66 | Не используется |
| 67 | Не используется |
| 68 | Не используется |
| 69 | Не используется |
| 70-74 | Запасные предохранители |
| 75 | Съемник предохранителей |
| Реле | |
| 39 | Топливный насос |
| 40 | Парковочные огни |
| 41 | Зажигание 1 |
| 42 | 2000-2004: Стояночный тормоз А 2005: Не используется |
| 43 | 2000-2004: Стояночный тормоз B 2005: Не используется |
| 44 | Блокировка парковочного переключения |
| 45 | Фонари заднего хода |
| 46 | Сохраненная мощность аксессуаров для люка на крыше |
| 47 | Блокировка обратного хода |
| 48 | Амортизаторы подвески |
| 49 | Зажигание 3 |
| 50 | Открытие дверцы топливного бака |
| 51 | Внутренние лампы |
| 52 | Освобождение багажника |
| 53 | Не используется |
| 54 | Замок, Цилиндр |
| 55 | Компрессор с автоматическим контролем уровня |
| 58 | 2000-2004: Прикуриватель 2005: Не используется |
| 59 | Задняя защита от запотевания |
| Автоматические выключатели | |
| 56 | Сиденья с электроприводом |
| 57 | Электрические стеклоподъемники |
