Предохранители и реле Cadillac DTS (2005-2011)

Схемы относятся к указанным годам и вариантам Cadillac DTS (2005-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.

Расположение предохранителей Cadillac DTS 2005-2011 гг.

Расположение предохранителей Cadillac DTS 2005-2011 гг.

Предохранители прикуривателя / розетки в Cadillac DTS являются предохранители №F14 (розетки дополнительного питания) и F23 (розетка дополнительного питания, прикуриватель, консоль) в блоке предохранителей под задним сиденьем (2005-2007 гг.) или предохранители №26 (прикуриватель, розетка дополнительного питания) и №31 (аксессуар). розетки) в заднем блоке предохранителей под сиденьем (2008-2011).

Расположение блока предохранителей

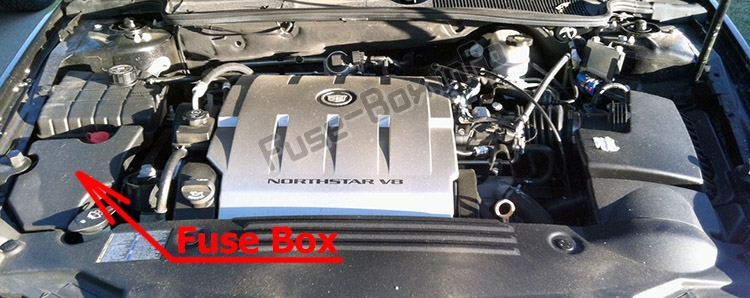

Моторного отсека

Моторного отсека

Пассажирский салон

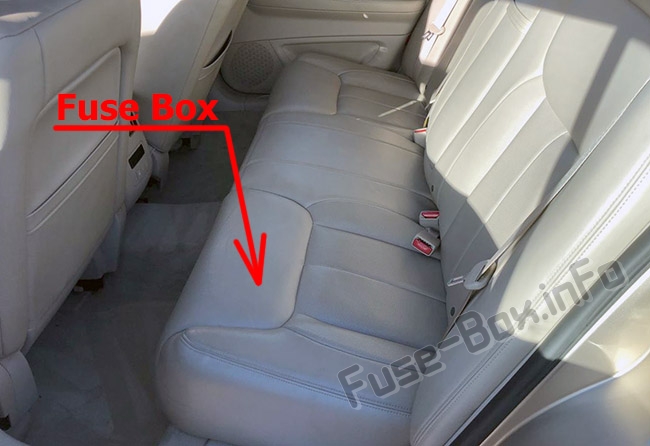

Блок предохранителей находится под задним сиденьем.Пассажирский салон

Схемы блока предохранителей

2005, 2006, 2007

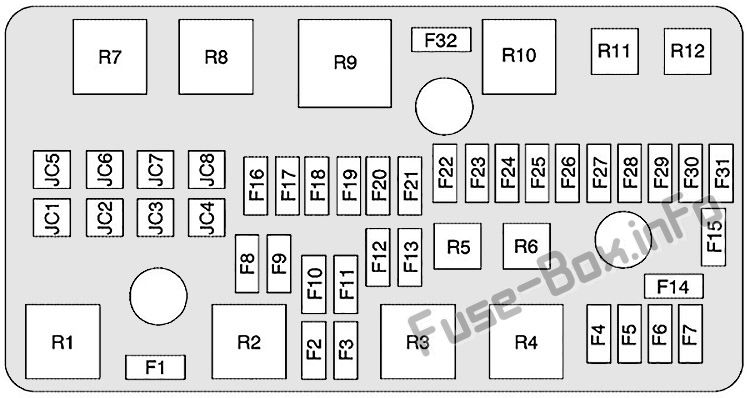

Моторного отсека

Моторного отсека

Назначение предохранителей и реле в моторном отсеке (2005-2007 гг.)
№Описание
Предохранители
F1Запасной
F2Ближний свет со стороны водителя
F3Ближний свет со стороны пассажира
F4Зажигание подушки безопасности
F5Модуль управления двигателем
F6Зажигание коробки передач
F7Запасной
F8Запасной
F9Запасной
F10Фара дальнего света
F11Фара дальнего света
F12Насос омывателя ветрового стекла
F13Запасной
F14Климат-контроль, панель приборов
F15Запасной
F16Противотуманные фары
F17Horn
F18Стеклоочиститель
F19Угловой фонарь со стороны водителя
F20Угловой фонарь со стороны пассажира
F21Датчик кислорода
F22Силовой агрегат
F23Модуль управления двигателем (ECM), кривошип
F24Катушка инжектора
F25Катушка инжектора
F26Кондиционирование воздуха
F27Воздушный соленоид
F28Модуль управления двигателем, модуль управления коробкой передач (ECM/TCM)
F29Запасной
F30Запасной
F31Запасной
F32Запасной
J-образные предохранители
JC1Омыватель лобового стекла с подогревом
JC2Охлаждающий вентилятор 1
JC3Запасной
JC4Крэнк
JC5Охлаждающий вентилятор 2
JC6Антиблокировочная тормозная система 2
JC7Антиблокировочная тормозная система 1
JC8Воздушный насос
Реле
R1Охлаждающий вентилятор 1
R2Охлаждающий вентилятор
R3Крэнк
R4Силовой агрегат
R5Запасной
R6Запустить/завести
R7Охлаждающий вентилятор 2
R8Стеклоочиститель
R9Воздушный насос
R10Стеклоочиститель ветрового стекла высокий
R11Кондиционирование воздуха
R12Воздушный соленоид

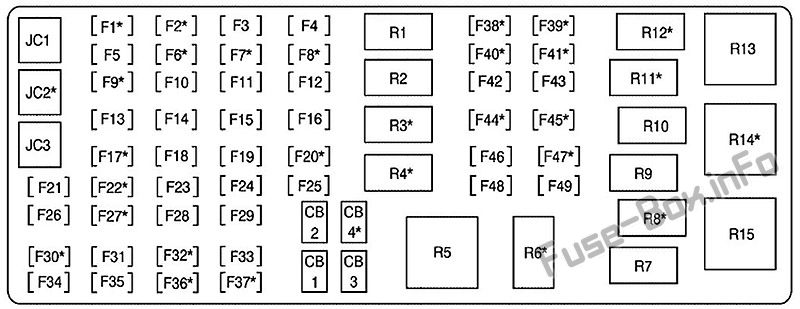

Задний блок предохранителей под сиденьем

Задний блок предохранителей под сиденьем

Назначение предохранителей и реле в блоке предохранителей под задним сиденьем (2005-2007 гг.)
№Описание
Предохранители
F1Усилитель
F2Навигация (опция)
F3Внутренние лампы
F4Передний указатель поворота со стороны пассажира/любезности
F5Вентиляция канистры
F6Электронное управление подвеской (опция)
F7Модуль автоматического управления выравниванием (опция)
F8Поясничная опора заднего сиденья (опция)
F9Отпирание двери (опция)
F10Переключатель диммер
F11Топливный насос
F12Логика блока управления кузовным оборудованием
F13Воздушная подушка
F14Дополнительные розетки
F15Сигнал поворота со стороны водителя
F16Задний указатель поворота со стороны пассажира
F17Не используется
F18Центральный высокий стоп-сигнал, фонари заднего хода
F19Замки задних дверей
F20Стоп-сигнал (опция)
F21Радио
F22Онстар (опция)
F23Дополнительная розетка, прикуриватель, консоль
F24Модуль водительской двери
F25Модуль пассажирской двери
F26Освобождение багажника (опция)
F27Сиденья с подогревом/охлаждением (опция)
F28Модуль управления двигателем, модуль управления коробкой передач (ECM/TCM)
F29Контроль регулируемого напряжения
F30Не используется
F31Модуль жгута проводов приборной панели
F32Задние сиденья с подогревом (опция)
F33Не используется
F34Подсветка рулевого колеса
F35Модуль ремней безопасности
F36Логика модуля сиденья с памятью, массаж правой передней части (опция)
F37Датчик обнаружения объектов
F38Люк на крыше
F40Соленоид переключения передач (опция)
F41Сохраненная мощность аксессуаров, разное
F42Парковочный фонарь со стороны водителя
F43Парковочный фонарь со стороны пассажира
F44Рулевое колесо с подогревом (опция)
F45Задний климат-контроль
F46Не используется
F47Сиденья с подогревом/охлаждением, зажигание 3 (опция)
F48Выключатель зажигания
F49Не используется
J-образный предохранитель
JC1Вентилятор климат-контроля
JC2Задний обогреватель (опция)
JC3Автоматическое управление выравниванием/компрессор
Автоматические выключатели
CB1Сиденье переднего пассажира, модуль сиденья с памятью
CB2Сиденье с электроприводом водителя, модуль сиденья с памятью
CB3Дверной модуль, электрические стеклоподъемники
CB4Модуль сиденья с памятью, наклоняемое/выдвигающееся рулевое колесо (опция)
Резистор
F39Нагрузочный резистор
Реле
R1Сохраненная мощность аксессуаров
R2Парковые лампы
R3Бежать (опция)
R4Парковочные фонари (опция)
R5Передний обогрев, вентиляция, вентилятор кондиционера
R6Освобождение багажника
R7Топливный насос
R8Замок двери, лампа освещения номерного знака (опция)
R9Замок
R10Разблокировка двери
R11Верхние лампы (опция)
R12Стоп-сигналы (опция)
R13Не используется
R14Задний обогреватель (опция)
R15Компрессор с электронным управлением выравниванием

2008, 2009, 2010, 2011

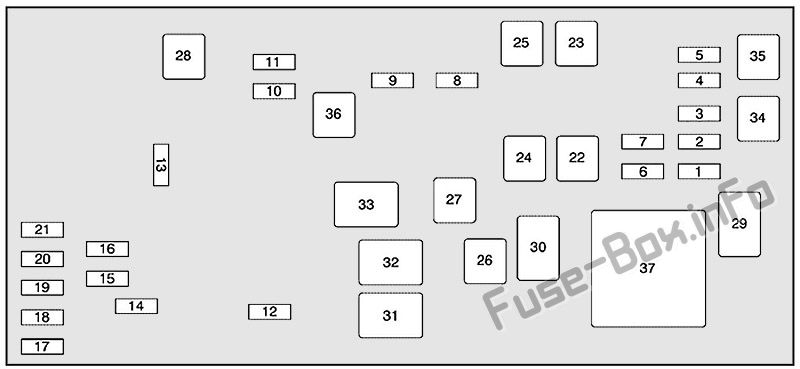

Моторного отсека

Моторного отсека

Назначение предохранителей и реле в моторном отсеке (2008-2011 гг.)
№Описание
F1Модуль управления двигателем (ECM), кривошип
F2Топливные форсунки Нечетные
F3Топливные форсунки Даже
F4Муфта кондиционера
F5Соленоид реактора с нагнетанием воздуха (AIR)
F6Датчик кислорода
F7Эмиссионное устройство
F8Трансмиссия, зажигание 1
F9Модуль управления двигателем (ECM), модуль управления трансмиссией (PCM)
F10Система климат-контроля, панель приборов, зажигание 1
F11Система подушек безопасности
F12Horn
F13Стеклоочиститель
F14Противотуманные фары
F15Правая фара дальнего света
F16Левая фара дальнего света
F17Левая фара ближнего света
F18Правая фара ближнего света
F19Двигатель насоса омывателя ветрового стекла
F20Левый передний поворотный фонарь
F21Правый передний поворотный фонарь
F22Воздушный насос (J-Case)
F23Антиблокировочная тормозная система (ABS) (J-Case)
F24Стартер (J-кейс)
F25Электродвигатель антиблокировочной тормозной системы (ABS) (корпус J)
F26Охлаждающий вентилятор 2 (корпус J)
F27Охлаждающий вентилятор 1 (корпус J)
F28Обогреватель омывателя ветрового стекла (J-Case)
Реле
29Силовой агрегат
30Стартер
31Охлаждающий вентилятор 2
32Охлаждающий вентилятор 3
33Охлаждающий вентилятор 1
34Муфта кондиционера
35Соленоид реактора с нагнетанием воздуха (AIR)
36Зажигание
37Воздушный насос

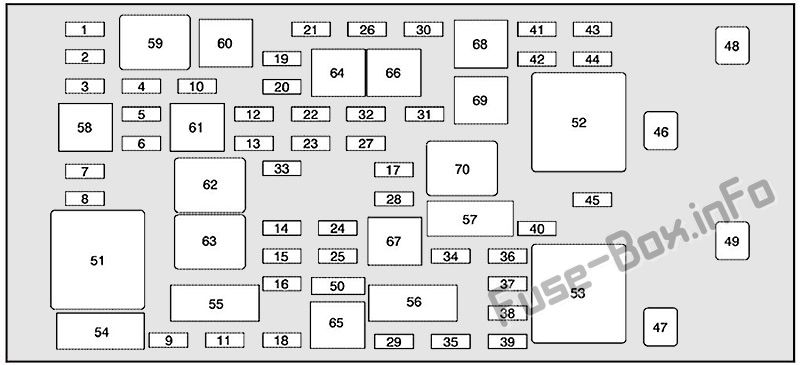

Задний блок предохранителей под сиденьем

Задний блок предохранителей под сиденьем

Назначение предохранителей и реле в заднем подседельном блоке (2008-2011 гг.)
№Описание
Предохранители
1Топливный насос
2Левый парковочный фонарь
3Запуск 3 — задний вентилятор
4Правый парковочный фонарь
5Модуль управления двигателем (ECM)/модуль управления коробкой передач (TCM)
6Модуль памяти
7Правый стояночный фонарь (дополнительно)
8Подсветка рулевого колеса
9Модуль переднего сиденья с подогревом/охлаждением
10Запуск 2 — сиденья с подогревом/охлаждением, подогрев жидкости омывателя
11Модуль заднего сиденья с подогревом
12Модуль RPA
13Система PASS-Key III
14Разблокировать/заблокировать модуль
15Магнитный контроль езды
16Дневные ходовые огни (ДХО) (дополнительно)
17Люк на крыше
18Модуль управления кузовным оборудованием (BCM), тусклый
19Модуль управления кузовным оборудованием (BCM)
20Выполнение 1 — Рулевое колесо с подогревом
21Выключатель зажигания
22Модуль водительской двери
23Задний поясничный отдел
24Электронный модуль управления выравниванием
25Блок управления кузовным оборудованием (указатель левого поворота)
26Прикуриватель, дополнительная розетка
27Навигация
28Сохраненная мощность вспомогательного оборудования 1 (RAP)
29Модуль пассажирской двери
30Сенсорно-диагностический модуль
31Дополнительные розетки
32Блок управления кузовным оборудованием (BCM) (непреднамеренно)
33Сохраненная вспомогательная мощность 2 (RAP)
34Соленоид вентиляции канистры
35Модуль управления кузовным оборудованием (любезно предоставлено)
36Блок управления кузовным оборудованием (указатель правого поворота)
37Освобождение багажника
38Усилитель, Радио
39Модуль управления кузовным оборудованием (CHMSL)
40Модуль управления кузовом
41Стоп-сигнал (опционально)
42Модуль OnStar
43Кузовные модули
44Радио
45Отпирание двери (опционально)
46Обогрев заднего стекла (J-Case)
47Компрессор с электронным управлением выравниванием (корпус J)
48Воздуходувка (J-Case) (дополнительно)
49Воздуходувка (J-Case) (дополнительно)
Резистор
50Нагрузочный резистор
Автоматические выключатели
54Правое переднее сиденье
55Левое переднее сиденье с электроприводом
56Электрические стеклоподъемники
57Рулевое колесо с электроприводом наклона
Реле
51Передний вентилятор (дополнительно)
52Задний обогреватель
53Компрессор с электронным управлением выравниванием
58Парковые лампы
59Топливный насос
60Лампа освещения номерного знака (дополнительно)
61Правый стояночный фонарь (дополнительно)
62Разблокировать
63Lock
64Run
65Дневные ходовые огни (ДХО) (дополнительно)
66Отпирание двери (опционально)
67Освобождение багажника
68Стоп-сигнал (опционально)
69Верхние лампы (опционально)
70Сохраненная мощность вспомогательного оборудования (RAP)
