Предохранители и реле Cadillac Eldorado (1997-2002)
Схемы относятся к указанным годам и вариантам Cadillac Eldorado (1997-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.
Схема предохранителей Cadillac Eldorado 1997-2002 гг.
Предохранители прикуривателя (розетка) в Cadillac Eldorado находятся в блоке предохранителей в моторном отсеке (см. предохранители «CIG LTR1» (передний и задний прикуриватели (только полная консоль)) и «CIG LTR2» (правый и левый задние прикуриватели)).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

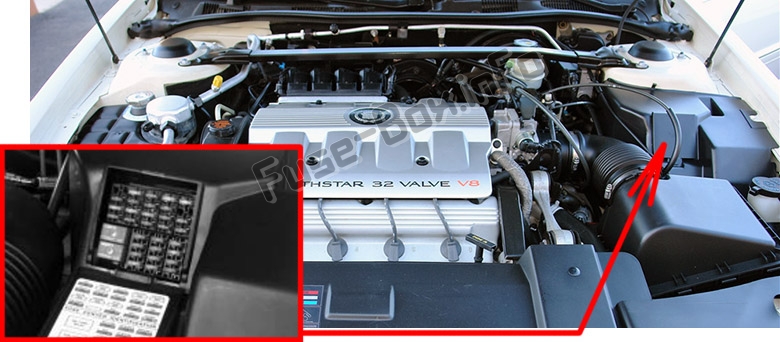

Моторного отсека
Блоки предохранителей расположены со стороны водителя в моторном отсеке, под кожухом кожуха.
Поднимите крышку, чтобы получить доступ к блоку.
Для доступа к MaxiFuse/Relay Center снимите кожух.
Багажное отделение

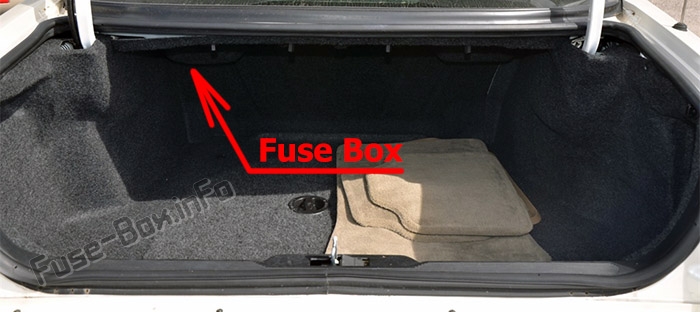

Блок предохранителей расположен на передней стенке багажника со стороны водителя. Ослабьте четыре крепления обшивки багажника и снимите обшивку с блока, чтобы получить доступ.
Схемы блока предохранителей
Схемы блока предохранителей
1997

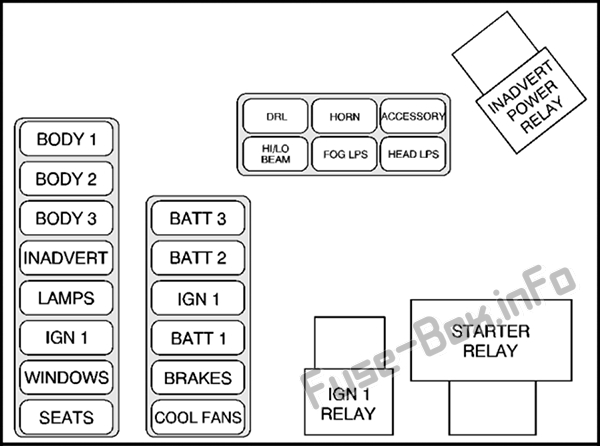

MaxiFuse/Relay Center (моторный отсек)
| Name | Применение |
|---|---|
| ТЕЛО 1 | Предохранитель демпфирования в реальном времени (RTD), предохранитель системы комфорта, предохранитель BATT, соленоиды комфортных ремней безопасности пассажира и водителя, соленоиды и реле открывания крышки багажника и топливного бака, реле блокировки/отпирания дверей, реле DPR (только ETC), реле габаритных огней, правый и Левый парковочный предохранитель, реле задних противотуманных фар |
| КОРПУС 2 | Реле защиты от запотевания, предохранитель опускания, предохранитель правого и левого сидений с подогревом, предохранитель / Rclay электронного контроля уровня (ELC), предохранитель антенны, предохранитель обогрева зеркал |
| КОРПУС 3 | Реле управляемого питания, реле управляемого резервного питания, предохранитель кластера, предохранитель модуля зоны платформы (PZM), предохранитель радио, реле DAB, реле открытия багажника и топливного люка, реле дальнего света, предохранитель комфорта, реле управляемого питания, предохранитель AMP Bose Only , Правое и левое реле Bose |
| НЕПРЕДНАМЕРЕННО | Непреднамеренное реле питания, предохранитель ламп салона, предохранитель прикуривателя-1 |
| ЛАМПЫ | Реле омывателя фар (экспорт), предохранитель/реле фар, реле управления дальним/ближним светом, предохранитель противотуманных фар/DRL, предохранитель аварийной сигнализации, предохранитель зеркала, реле непреднамеренного включения, правый и левый предохранитель дальнего света, правый и левый предохранитель ближнего света, стоп Предохранитель, противотуманные фары/реле ДХО |
| IGN 1 | Реле заднего зажигания-1, предохранитель стеклоочистителя, предохранитель реле зажигания-1, предохранитель дополнительной надувной подушки безопасности (SIR), реле вспомогательного оборудования |
| ОКНА | Реле вспомогательной шины с задержкой (DAB) |
| СИДЕНЬЯ | Реле звукового сигнала, реле входа/выхода поясничной опоры водителя и пассажира, реле подъема/опускания водителя и пассажира |
| БАТ 3 | Выключатель зажигания на рулевой колонке |
| БАТТ2 | Выключатель зажигания на рулевой колонке |
| IGN 1 | Реле переднего и заднего зажигания-1, предохранитель датчика кислорода 1 и 2, предохранитель топлива, предохранитель круиз-контроля. Реле ДХО, реле передних и задних противотуманных фар, реле резервного питания управления, предохранитель зажигания-1 |
| БАТ 1 | Реле и соленоид стартера, предохранитель парковки/реверса, реле парковки, предохранитель PCM, предохранитель и реле компрессора переменного тока, реле вентилятора |
| ТОРМОЗА | ABS тормозной модулятор |
| КРУТОЙ ФНС | Реле вентилятора охлаждения 1 и 3 |

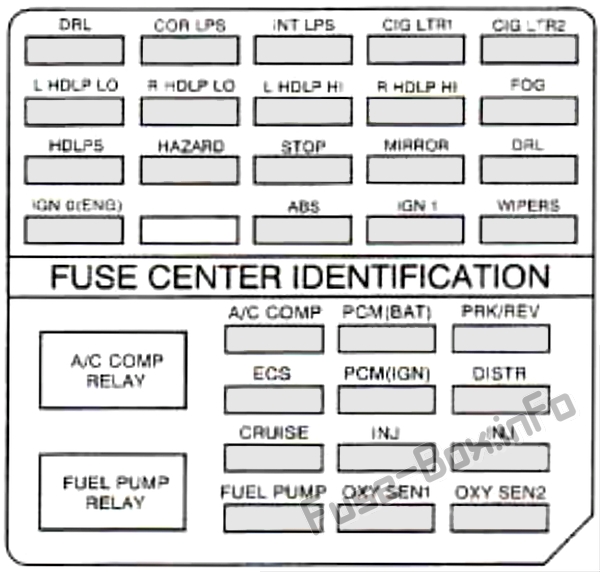

Блок предохранителей (моторный отсек)
| Name | Применение |
|---|---|
| DRL | Дневные ходовые огни |
| КОР ЛПС | Переключатель поворотных фонарей, правый и левый поворотные фонари |
| INT ЛПС | Лампа багажника, плафоны освещения салона, передние плафоны освещения туалетного столика, лампа вещевого ящика, механизм открывания двери гаража, реле плафона освещения салона |
| CIG LTR1 | Передние и задние прикуриватели (только полная консоль) |
| СИГ LT2 | Правый и левый задние прикуриватели |
| L HDLP LO | Левая фара ближнего света |
| R HDLP LO | Правая фара ближнего света |
| L HDLP ПРИВЕТ | Левая фара дальнего света |
| R HDLP HI | Правая фара дальнего света |
| FOG | Реле правой и левой противотуманных фар |
| HDLPS | Реле фар, реле управления дальним/ближним светом, правый и левый предохранители ближнего/дальнего света |
| ОПАСНОСТЬ | Электронный мигающий модуль, переключатель поворота/аварийной сигнализации, правый и левый передние указатели поворота, правый и левый задние указатели поворота, правый и левый повторители поворота (экспорт), комбинация приборов |
| STOP | Выключатель стоп-сигналов, центральный высокорасположенный стоп-сигнал (CHMSL), выключатель аварийной сигнализации, контроллер ABS, круиз-контроль с шаговым двигателем, правый и левый задние стоп-сигналы (экспорт) |
| ЗЕРКАЛО | Непреднамеренное реле питания, выключатель левого наружного зеркала заднего вида, ALDL, переключатель затемнения модуля зеркала с памятью, приборная панель |
| DRL | Реле дневных ходовых огней (DRL), левый и правый ближний свет в режиме DRL, переключатель DRL |
| IGN 0 (АНГЛ.) | Модуль управления силовым агрегатом (PCM) |
| ABS | Антиблокировочная тормозная система (ABS)/система контроля тяги |
| ИГН-1 | Реле заднего зажигания-1, реле передних и задних противотуманных фар, резервное питание управления, реле ДХО |
| ДВОРНИКИ | Вспомогательное реле, переключатель стеклоочистителя |
| КОМПРЕСС. КОНДИЦИОНЕРА | Реле компрессора кондиционера, реле вентилятора системы охлаждения 1, 2, 3, муфта компрессора |
| КОМПЛЕКС КОНДИЦИОНЕРА | Компрессор переменного тока |
| ПКМ (летучая мышь) | PCM |
| ФРК/ОБРАТ | Переключатель тормоза TCC и Extenor, реле заднего хода, правый и левый фонари заднего хода, электрохроматический минор (в заголовке), реле парковки, переключатель блокировки коробки передач и переключения передач (BTSI), BTSI, PZM |
| ECS | Соленоиды переключения передач, массовый расход воздуха, продувка адсорбера, PCM, линейная рециркуляция отработавших газов (EGR), переднее зажигание-1, реле крутящего момента |
| ПКМ (зажигание) | Модуль управления силовым агрегатом (PCM) |
| РАСПРОСТРАНЕНИЕ | Электронный модуль управления зажиганием |
| КРУИЗ | Круиз-контроль с шаговым двигателем, датчик давления гидроусилителя руля, выключатель низкого давления хладагента, реле парковки |
| INJ | Форсунки 1, 4, 6, 7 |
| INJ | Форсунки 2, 3, 5, 8 |
| ТОПЛИВНЫЙ НАСОС | PCM, реле топливного насоса, топливный насос |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ОКСИ СЕН 1 | Передний датчик кислорода, Передний датчик кислорода CAT |
| ОКСИ СЕН 2 | Лямбда-зонд задний, каталитический нейтрализатор (CAT) Задний лямбда-зонд |

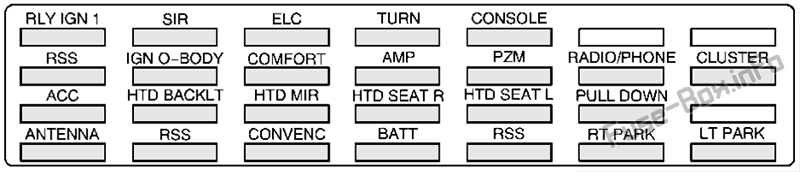

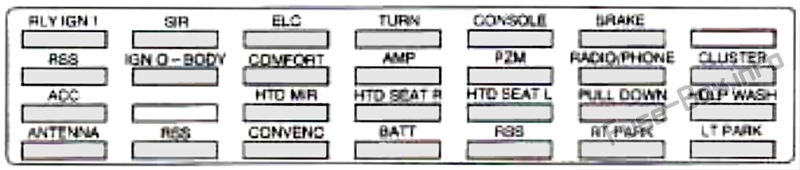

Блок предохранителей в заднем отсеке
| Name | Применение |
|---|---|
| РЛИ ЗАЖИГ1 | Cluster, Cruise in Stalk, PZM, Catalytic Convener Overtemp Amplifier (Export), переключатели TCC |
| SIR | SDM, датчик левой и правой двери |
| ELC | Реле ELC, датчик автоматического уровня (только Eldorado), вакуумный насос, датчик ALC |
| TURN | Электронный рашер, переключатель поворота/аварийной сигнализации |
| ПРИСТАВКА | Вентилятор задней зоны, выключатели обогрева правого и левого сидений (дополнительно) |
| ТОРМОЗ | Реле вакуумного насоса (VP), двигатель VP, реле давления VP |
| RSS | CV-RTD (CV-RSS) (только ETC) |
| ЗАЖИГАНИЕ 0-КОРПУС | PRNDL, двухзонный переключатель, PZM, кластер, модуль управления воздухом (ACM), мотор верхней зоны, мотор нижней зоны (дополнительно), соленоиды HVAC, аналоговый кластер панели климат-контроля (только консоль Shift), реле обогрева заднего стекла, реле ELC |
| КОМФОРТ | Проигрыватель компакт-дисков, дистанционный вход без ключа (RKE), управляемое реле питания, модуль управления воздухом (ACM), PZM |
| AMP (только Bose) | Правое и левое реле Bose, правый и левый передние динамики (на двери), правый и левый задние динамики |
| PZM | PZM |
| РАДИО/ТЕЛЕФОН | Радиоприемник, модуль радиоинтерфейса (RIM) (только Bose), телефон, реле DAB, реле открытия багажника, реле открытия люка бензобака, реле дальнего/ближнего света |
| КЛАСТЕР | Органы управления на руле, кластер |
| ACC | PZM, электрохромное зеркало, датчик дождя (дополнительно), вспомогательное реле |
| ХТД МИР | Правое и левое наружное зеркало с подогревом |
| СИДЕНЬЕ R | Реле обогрева сиденья пассажира (дополнительно) |
| СИДЕНЬЕ L | Реле обогрева сиденья водителя (дополнительно) |
| ТЯНУТЬ ВНИЗ | Двигатель опускания багажника |
| ПРОМЫВКА HDLP | Мотор омывателя фар |
| АНТЕННА | Антенна силовой мачты |
| RSS | Модуль CV-RTD (CV-RSS) (только ETC) |
| КОНВЕНК | Реле открытия багажника, соленоид открытия багажника, реле открытия люка бензобака, соленоид открытия люка бензобака, реле блокировки двери, электродвигатели слева от двери, PZM, реле отпирания двери |
| BATT | Поясничный переключатель сиденья водителя и пассажира (дополнительно), соленоид комфортного ремня безопасности водителя и пассажира, модуль сиденья с памятью |
| RSS | CV-RTD (CV-RSS) (только ETC) |
| РТ ПАРК | Переключатели фар, реле задних противотуманных фар, правая и левая задние противотуманные фары (экспорт), правые поворотники/стоп-сигналы/задние фонари, правые передние и задние боковые габаритные огни, задние габаритные огни, габаритный фонарь (экспорт) |
| ЛТ ПАРК | Левые передние и задние боковые габаритные огни, передние стояночные фонари, стояночный фонарь (экспорт), левые передние и задние боковые габаритные огни, правый и левый стояночные фонари, левые поворотники/стоп-сигналы/задние фонари, правый и левый фонари номерного знака |
1998
MaxiFuse/Relay Center (моторный отсек)
| Name | Применение |
|---|---|
| ТЕЛО 1 | Предохранитель подвески с датчиками дорожного движения (RSS) (только ETC), предохранитель системы комфорта, предохранитель BATT, предохранитель антенны, соленоиды комфортных ремней безопасности пассажира и водителя, соленоиды и реле открывания крышки багажника и топливного бака, реле блокировки/отпирания дверей, реле демпфера (только ETC) , Реле габаритных огней, Правый и левый парковочные предохранители, Реле задних противотуманных фар (Экспорт) |
| КОРПУС 2 | Реле защиты от запотевания, предохранитель опускания, предохранитель правого и левого сидений с подогревом, электронный регулятор уровня (ELC) Fusemelay, предохранитель антенны, предохранитель зеркал с подогревом, предохранитель с подогревом задней подсветки, электронный уровень, выключатель управления |
| КОРПУС 3 | Реле управляемого питания, реле управляемого резервного питания, предохранитель кластера, предохранитель модуля зоны платформы (PZM), предохранитель радио, реле DAB, реле открытия багажника и лючка топливного бака, реле дальнего света, предохранитель комфорта, предохранитель AMP (только Bose), Правое и левое реле Bose |
| НЕПРЕДНАМЕРЕННО | Непреднамеренное реле питания, предохранитель ламп салона, предохранитель прикуривателя-1, реле плафона освещения салона |
| ЛАМПЫ | Fusemelay фар, реле управления дальним/ближним светом, предохранитель противотуманных фар, предохранитель DlU, предохранитель аварийной сигнализации, предохранитель зеркала, реле непреднамеренной подачи питания, предохранитель правого и левого дальнего света, предохранитель правого и левого ближнего света, предохранитель стоп-сигнала, реле противотуманных фар, Реле ДХО |
| IGN 1 | Заднее зажигание — 1 реле, предохранитель стеклоочистителя, реле зажигания — 1 предохранитель, предохранитель дополнительного надувного удерживающего устройства (SIR), вспомогательное реле |
| ОКНА | Реле вспомогательной шины с задержкой (DAB) |
| СИДЕНЬЯ | Реле звукового сигнала, реле IdOut поясничной опоры водителя и пассажира, реле подъема/опускания водителя и пассажира |
| БАТ 3 | Выключатель зажигания на рулевой колонке |
| БАТАРЕЯ 2 | Выключатель зажигания на рулевой колонке |
| IGN 1 | Реле переднего и заднего зажигания-1, предохранитель датчика кислорода 1 и 2, предохранитель топлива, предохранитель круиз-контроля, реле DFU, реле передних и задних противотуманных фар, реле резервного питания управления, предохранитель зажигания-1, реле топливного насоса |
| БАТ 1 | Реле и соленоид стартера, предохранитель ParldXev, реле парковки, предохранитель PCM, предохранитель и реле компрессора переменного тока, реле вентилятора, реле заднего хода |
| ТОРМОЗА | ABS тормозной модулятор |
| КРУТОЙ ФНС | Реле вентилятора охлаждения 1 и 3 |

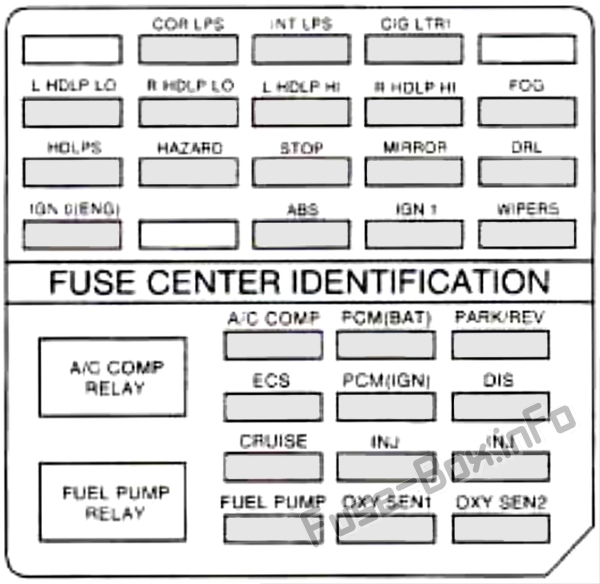

Блок предохранителей (моторный отсек)
| Name | Применение |
|---|---|
| КОР ЛПС | Переключатель поворотных фонарей, правый и левый поворотные фонари |
| INT ЛПС | Лампа багажника, плафоны освещения салона, передние плафоны освещения туалетного столика, лампа перчаточного ящика, устройство открывания двери гаража, реле плафона освещения салона |
| CIG LTR1 | Передние и задние прикуриватели (только полная консоль) |
| L HDLP LO | Левая фара ближнего света |
| R HDLP LO | Правая фара ближнего света |
| L HDLP ПРИВЕТ | Левая фара дальнего света |
| R HDLP HI | Правая фара дальнего света |
| FOG | Реле передних противотуманных фар, правая и левая передние противотуманные фары |
| HDLPS | Реле фар, реле управления дальним/ближним светом, правый и левый предохранители ближнего/дальнего света |
| ОПАСНОСТЬ | Электронный мигающий модуль, переключатель поворота/аварийной сигнализации, правый и левый передние указатели поворота, правый и левый задние указатели поворота, правый и левый повторители поворота (экспорт), комбинация приборов |
| STOP | Выключатель стоп-сигналов, центральный высокорасположенный стоп-сигнал (CHMSL), выключатель аварийной сигнализации, контроллер ABS, круиз-контроль с шаговым двигателем, правый и левый задние стоп-сигналы (экспорт) |
| ЗЕРКАЛО | Непреднамеренное реле питания, выключатель левого наружного зеркала заднего вида, ALDL, переключатель затемнения модуля зеркала с памятью, приборная панель |
| DRL | Реле дневного хода l-amp (DRL), левый и правый ближний свет в режиме DRL, переключатель DRL |
| IGN 0 (АНГЛ.) | Модуль управления силовым агрегатом (PCM) |
| ABS | Антиблокировочная тормозная система (ABS)/система контроля тяги |
| ИГН-1 | Реле заднего зажигания-1, реле передних противотуманных фар, реле задних противотуманных фар (экспорт), реле управляемой мощности, реле ДХО |
| ДВОРНИКИ | Вспомогательное реле, переключатель стеклоочистителя |
| КОМПЛЕКС КОНДИЦИОНЕРА | Реле компрессора кондиционера, реле вентилятора системы охлаждения 1, 2, 3, муфта компрессора |
| ПКМ (летучая мышь) | PCM |
| ПАРКОВКА/ОБРАТ | Переключатель TCC и наружного дорожного тормоза, реле заднего хода, правый и левый фонари заднего хода, электрохромное зеркало (в заголовке), реле парковки, переключатель блокировки коробки передач и переключения передач (BTSI), BTSI, PZM |
| ECS | Соленоиды переключения передач, массовый расход воздуха, продувка адсорбера, PCM, линейная рециркуляция отработавших газов (EGR), реле переднего зажигания-1, гидротрансформатор |
| ПКМ (зажигание) | Модуль управления силовым агрегатом (PCM) |
| DIS | Электронный модуль управления зажиганием |
| КРУИЗ | Круиз-контроль с шаговым двигателем, датчик давления гидроусилителя руля, выключатель низкого давления хладагента, реле парковки |
| INJ | Форсунки 1,4,6,7 |
| INJ | Форсунки 2, 3, 5, 8 |
| ТОПЛИВНЫЙ НАСОС | PCM, реле топливного насоса, топливный насос |
| ОКСИ СЕН 1 | Передний датчик кислорода, Передний датчик кислорода CAT |
| ОКСИ СЕН 2 | Лямбда-зонд задний, каталитический нейтрализатор (CAT) Задний лямбда-зонд |
Блок предохранителей в заднем отсеке
| Name | Применение |
|---|---|
| РЛИ ЗАЖИГ1 | Cluster, Cruise in Stalk, PZM, Catalytic Convener Overtemp Amplifier (Export), переключатели TCC |
| SIR | SDM, датчик левой и правой двери |
| ELC | Реле ELC, датчик автоматического уровня (только Eldorado), вакуумный насос, датчик ALC |
| TURN | Электронный рашер, переключатель поворота/аварийной сигнализации |
| ПРИСТАВКА | Вентилятор задней зоны, выключатели обогрева правого и левого сидений (дополнительно) |
| ТОРМОЗ | Реле вакуумного насоса (VP), двигатель VP, реле давления VP |
| RSS | CV-RTD (CV-RSS) (только ETC) |
| ЗАЖИГАНИЕ 0-КОРПУС | PRNDL, двухзонный переключатель, PZM, кластер, модуль управления воздухом (ACM), мотор верхней зоны, мотор нижней зоны (дополнительно), соленоиды HVAC, аналоговый кластер панели климат-контроля (только консоль Shift), реле обогрева заднего стекла, реле ELC |
| КОМФОРТ | Проигрыватель компакт-дисков, дистанционный вход без ключа (RKE), управляемое реле питания, модуль управления воздухом (ACM), PZM |
| AMP (только Bose) | Правое и левое реле Bose, правый и левый передние динамики (на двери), правый и левый задние динамики |
| PZM | PZM |
| РАДИО/ТЕЛЕФОН | Радиоприемник, модуль радиоинтерфейса (RIM) (только Bose), телефон, реле DAB, реле открытия багажника, реле открытия люка бензобака, реле дальнего/ближнего света |
| КЛАСТЕР | Органы управления на руле, кластер |
| ACC | PZM, электрохромное зеркало, датчик дождя (дополнительно), вспомогательное реле |
| ХТД МИР | Правое и левое наружное зеркало с подогревом |
| СИДЕНЬЕ R | Реле обогрева сиденья пассажира (дополнительно) |
| СИДЕНЬЕ L | Реле обогрева сиденья водителя (дополнительно) |
| ТЯНУТЬ ВНИЗ | Двигатель опускания багажника |
| ПРОМЫВКА HDLP | Мотор омывателя фар |
| АНТЕННА | Антенна силовой мачты |
| RSS | Модуль CV-RTD (CV-RSS) (только ETC) |
| КОНВЕНК | Реле открытия багажника, соленоид открытия багажника, реле открытия люка бензобака, соленоид открытия люка бензобака, реле блокировки двери, электродвигатели слева от двери, PZM, реле отпирания двери |
| BATT | Поясничный переключатель сиденья водителя и пассажира (дополнительно), соленоид комфортного ремня безопасности водителя и пассажира, модуль сиденья с памятью |
| RSS | CV-RTD (CV-RSS) (только ETC) |
| РТ ПАРК | Переключатели фар, реле задних противотуманных фар, правая и левая задние противотуманные фары (экспорт), правые поворотники/стоп-сигналы/задние фонари, правые передние и задние боковые габаритные огни, задние габаритные огни, габаритный фонарь (экспорт) |
| ЛТ ПАРК | Левые передние и задние боковые габаритные огни, передние стояночные фонари, стояночный фонарь (экспорт), левые передние и задние боковые габаритные огни, правый и левый стояночные фонари, левые поворотники/стоп-сигналы/задние фонари, правый и левый фонари номерного знака |
2000, 2001 и 2002 гг.

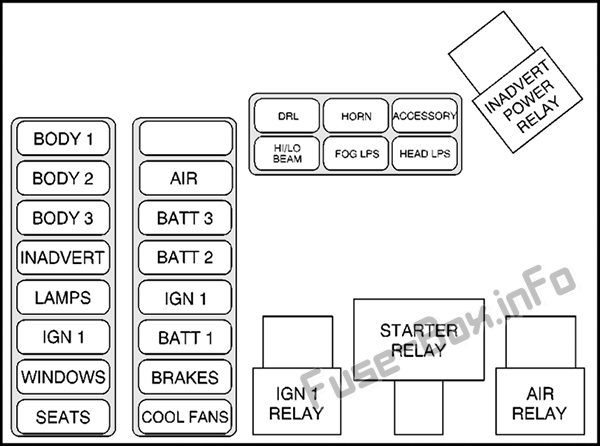

MaxiFuse/Relay Center (моторный отсек)
2000
2001, 2002
| Name | Применение |
|---|---|
| ТЕЛО 1 | Предохранитель подвески с датчиками дорожного движения (RSS) (только ETC), предохранитель системы комфорта, предохранитель BATT, предохранитель антенны, соленоиды комфортных ремней безопасности пассажира и водителя, соленоиды и реле открывания крышки багажника и топливного бака, реле блокировки/отпирания дверей, реле демпфера (только ETC) , Реле габаритных огней, Правый и левый парковочные предохранители |
| КОРПУС 2 | Реле защиты от запотевания, плавкий предохранитель, предохранители правого и левого сидений с подогревом, реле электронного контроля уровня (ELC), предохранитель обогрева зеркал, предохранитель обогревателя задней панели, автоматический выключатель ELC |
| КОРПУС 3 | Реле управляемого питания, реле управляемого резервного питания, предохранитель группы, предохранитель модуля пассажирской зоны (PZM), предохранитель радио, реле RAP, реле открытия багажника и люка бензобака, реле дальнего света, предохранитель комфорта, предохранитель AMP (дополнительно), правый и левое реле Bose (дополнительно) |
| НЕПРЕДНАМЕРЕННО | Непреднамеренное реле питания, предохранитель ламп салона, предохранитель прикуривателя-1, реле освещения салона |
| ЛАМПЫ | Предохранитель/реле фар, реле управления дальним/ближним светом, предохранитель противотуманных фар, предохранитель ДХО, предохранитель аварийной сигнализации, предохранитель зеркала, реле непреднамеренной подачи питания, правый и левый предохранитель дальнего света, правый и левый предохранитель ближнего света, предохранитель стоп-сигнала, противотуманная фара Реле, реле ДХО |
| IGN 1 | Реле заднего зажигания-1, предохранитель стеклоочистителя, предохранитель реле зажигания-1, предохранитель дополнительной надувной подушки безопасности (SIR), реле вспомогательного оборудования |
| ОКНА | Реле удержания вспомогательного питания (RAP) |
| СИДЕНЬЯ | Реле звукового сигнала, реле входа/выхода поясничной опоры водителя и пассажира, реле подъема/опускания поясничной опоры водителя и пассажира |
| БАТ 3 | Выключатель зажигания на рулевой колонке |
| БАТАРЕЯ 2 | Выключатель зажигания на рулевой колонке |
| IGN 1 | Реле переднего зажигания-1, предохранитель датчика кислорода 1 и 2, предохранитель топлива, предохранитель круиз-контроля, реле топливного насоса |
| БАТ 1 | Реле и соленоид стартера, предохранитель парковки/реверса, реле парковки, предохранитель модуля управления силовым агрегатом (PCM), предохранитель и реле компрессора переменного тока, реле вентилятора, реле реверса |
| ТОРМОЗА | Антиблокировочная тормозная система (ABS) Тормозной модулятор |
| КРУТОЙ ФНС | Реле вентилятора охлаждения 1 и 3 |
| DRL | Дневные ходовые огни (ДХО) |
| ДАЛЬНИЙ/НИЗКИЙ ЛУЧ | Фары дальнего и ближнего света |
| HORN | Horn |
| ВОГ ЛПС | Противотуманные фары |
| ПРИНАДЛЕЖНОСТИ | Аксессуары |
| ГОЛОВНОЙ ЛПС | Фары |
| Реле | |
| НЕПРАВИЛЬНОЕ РЕЛЕ ПИТАНИЯ | |
| РЕЛЕ ЗАЖИГАНИЯ 1 | |
| РЕЛЕ СТАРТЕРА |

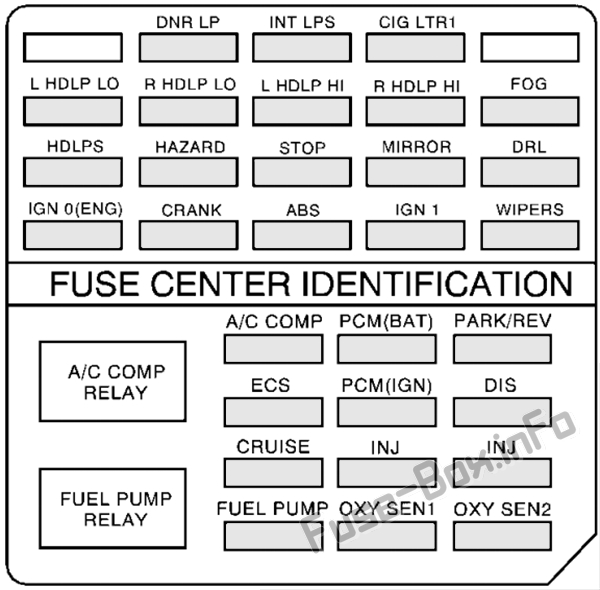

Блок предохранителей (моторный отсек)
| Name | Применение |
|---|---|
| CNR ЛПС | Переключатель поворотных фонарей, правый и левый поворотные фонари |
| INT ЛПС | Лампа багажника, плафоны освещения салона, передние плафоны освещения туалетного столика, лампа вещевого ящика, механизм открывания двери гаража, реле плафона освещения салона |
| CIG LTR1 | Передние и задние прикуриватели |
| L HDLP LO | Левая фара ближнего света |
| R HDLP LO | Правая фара ближнего света |
| L HDLP ПРИВЕТ | Левая фара дальнего света |
| R HDLP HI | Правая фара дальнего света |
| FOG | Реле противотуманных фар, правая и левая противотуманные фары, переключатель фар |
| HDLPS | Реле фар, реле управления дальним/ближним светом, правый и левый предохранители ближнего/дальнего света |
| ОПАСНОСТЬ | Электронный мигающий модуль, переключатель поворота/аварийной сигнализации, правый и левый передние указатели поворота, правый и левый задние указатели поворота, комбинация приборов |
| STOP | Выключатель стоп-сигнала, высокорасположенный стоп-сигнал (CHMSL), выключатель аварийной сигнализации, контроллер ABS, круиз-контроль с шаговым двигателем |
| ЗЕРКАЛО | Непреднамеренное реле питания, переключатель левого наружного зеркала заднего вида, ALDL, модуль зеркала с памятью, переключатель диммера, кластер |
| DRL | Реле дневных ходовых огней (DRL), левый и правый ближний свет в режиме DRL |
| IGN 0 (АНГЛ.) | Модуль управления силовым агрегатом (PCM) |
| РУКОЯТКА | Модуль управления силовым агрегатом (PCM) |
| ABS | Антиблокировочная тормозная система (ABS)/система контроля тяги |
| ИГН-1 | Реле заднего зажигания-1, реле передних противотуманных фар, реле резервного питания, реле ДХО, соленоид вентиляции адсорбера |
| ДВОРНИКИ | Вспомогательное реле, переключатель стеклоочистителя |
| КОМПЛЕКС КОНДИЦИОНЕРА | Реле компрессора кондиционера, реле вентилятора системы охлаждения 1, 2, 3, муфта компрессора |
| ПКМ (летучая мышь) | PCM |
| ПАРКОВКА/ОБРАТ | Реле заднего хода, правый и левый фонари заднего хода, электрохромное зеркало (в заголовке), реле парковки, переключатель блокировки коробки передач и переключения передач (BTSI) |
| ECS | Соленоиды переключения передач, расходомер воздуха, продувка адсорбера, PCM, реле переднего зажигания-1 |
| ПКМ (зажигание) | Модуль управления силовым агрегатом (PCM) |
| DIS | Нечетные и четные пакеты катушек |
| КРУИЗ | Круиз-контроль с шаговым двигателем, выключатель низкого давления хладагента, реле парковки |
| INJ | Форсунки 1, 4, 6, 7 |
| INJ | Форсунки 2, 3, 5, 8 |
| ТОПЛИВНЫЙ НАСОС | Реле топливного насоса, топливный насос |
| ОКСИ СЕН 1 | Кислородный датчик спереди |
| ОКСИ СЕН 2 | Каталитический нейтрализатор (CAT), задний кислородный датчик, реле включения стартера |
| Реле | |
| РЕЛЕ КОМПРЕССОРА КОНДИЦИОНЕРА | |
| РЕЛЕ ТОПЛИВНОГО НАСОСА |
Блок предохранителей в заднем отсеке
| Name | Применение |
|---|---|
| РЛИ ЗАЖИГ1 | Комбинация приборов, круиз-контроль, модуль пассажирской зоны (PZM), переключатель муфты гидротрансформатора (TCC) |
| SIR | Модуль датчиков и диагностики (SDM) |
| ELC | Реле электронного контроля уровня (ELC), датчик высоты ELC |
| TURN | Электронная мигалка, переключатель поворота/аварийной сигнализации |
| ПРИСТАВКА | Вентилятор задней зоны, выключатели обогрева правого и левого сидений (дополнительно) |
| RSS | Модуль подвески с датчиками дорожного движения (RSS) (только ETC) |
| ЗАЖИГАНИЕ 0-КОРПУС | PRNDL, PZM, кластер, модуль управления воздухом (ACM), двигатель верхней зоны, двигатель нижней зоны (дополнительно), соленоиды HVAC, панель управления климатом, реле обогрева заднего стекла, реле ELC |
| КОМФОРТ | Проигрыватель компакт-дисков, дистанционный вход без ключа (RKE), управляемое реле питания, модуль управления воздухом (ACM), PZM |
| AMP (необязательно) | Правый и левый реле Bose, правый и левый передние динамики (на двери), правый и левый задние динамики |
| PZM | Модуль пассажирской зоны (ПЗМ) |
| РАДИО/ТЕЛЕФОН | Радиоприемник, модуль радиоинтерфейса (RIM) (дополнительно), телефон, реле RAP, реле открытия багажника, реле открытия люка бензобака, реле дальнего/ближнего света |
| КЛАСТЕР | Органы управления на руле, кластер |
| ACC | PZM, электрохромное зеркало, датчик дождя (дополнительно), вспомогательное реле |
| ХТД МИР | Правое и левое наружное зеркало с подогревом |
| СИДЕНЬЕ R | Реле обогрева сиденья пассажира (дополнительно) |
| СИДЕНЬЕ L | Реле обогрева сиденья водителя (дополнительно) |
| ТЯНУТЬ ВНИЗ | Двигатель опускания багажника |
| АНТЕННА | Антенна силовой мачты |
| RSS | Реле заслонки (только ETC) |
| КОНВЕНК | Реле открытия багажника, соленоид открытия багажника, реле открытия люка бензобака, соленоид открытия люка бензобака, реле блокировки двери, электродвигатели левой и правой дверей, PZM, реле отпирания двери |
| BATT | Поясничный переключатель сиденья водителя и пассажира (дополнительно), соленоид комфортного ремня безопасности водителя и пассажира, модуль сиденья с памятью (дополнительно) |
| RSS | Модуль подвески с датчиками дорожного движения (RSS) (только ETC) |
| РТ ПАРК | Переключатель фар, правый передний стояночный фонарь, правый передний и задний боковые габаритные огни, правый поворот/стоп/задние фонари |
| ЛТ ПАРК | Левый передний и задний боковые габаритные фонари, левый передний стояночный фонарь, левый поворот/стоп/задние фонари, правый и левый номерные фонари, подкапотное освещение |
