Предохранители и реле Cadillac ELR (2014-2016)

Схемы относятся к указанным годам и вариантам Cadillac ELR (2014-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.

Схема предохранителей Cadillac ELR 2014-2016

Схема предохранителей Cadillac ELR 2014-2016

Предохранители прикуривателя (розетка) в Cadillac ELR являются предохранитель №F1 (разъем питания/прикуриватель – верхняя часть отсека для хранения IP) и предохранитель №F15 (разъем питания внутри контейнера консоли) в блоке предохранителей панели приборов с левой стороны.

Пассажирский салон

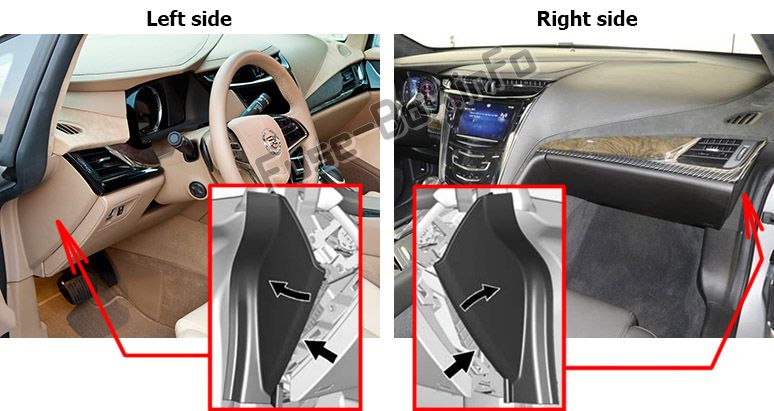

Расположение блока предохранителей

Два блока предохранителей расположены по обеим сторонам приборной панели за крышками.Расположение блока предохранителей

Схема блока предохранителей (левая сторона)

Схема блока предохранителей (левая сторона)

Назначение предохранителей и реле в панели приборов (левая сторона)
№Номинальный ток [А]Описание
F120Розетка питания/прикуриватель – верхняя часть ящика для хранения IP
F215Информационно-развлекательная система (ЧМИ, компакт-диск)
F310Приборный щиток
F410Информационно-развлекательный дисплей, переключатели на рулевом колесе
F510Отопление, вентиляция и кондиционирование воздуха
F610Подушка безопасности (модуль диагностики датчиков/модуль датчиков пассажиров)
F715Разъем канала передачи данных, левый (основной)
F810Блокировка столбца
F910OnStar
F1015Блок управления кузовным оборудованием 1/Электронный блок управления кузовным оборудованием/Бесключевой доступ/Моделирование питания/Центральный высокорасположенный стоп-сигнал/Подсветка номерного знака/Левый дневной ходовой огонь/Левые габаритные огни/Управление реле открытия багажника/Управление реле насоса омывателя/Контроллеры переключателей
F1115Блок управления кузовным оборудованием 4/левая фара
F12—Пустой
F13—Пустой
F14—Пустой
F1520Розетка (внутри корзины консоли)
F165Беспроводная зарядка
F17—Пустой
F18—Пустой
ДиодПустой
Реле
R1Сохраненное вспомогательное силовое реле для розеток
R2Пустой
R3Пустой
R4Пустой

Схема блока предохранителей (правая сторона)

Схема блока предохранителей (правая сторона)

Назначение предохранителей и реле на панели приборов (правая сторона)
№Ампер рейтингОписание
F12Переключатель на рулевом колесе
F210Автоматическое выравнивание фар
F310Моторизованный подстаканник
F415Блок управления кузовным оборудованием 3/правая фара
F57.5Блок управления кузовным оборудованием 2/ Электронный блок управления кузовным оборудованием/ Лампа багажника/ Правый дневной ходовой огонь/ Блокировка рычага переключения передач/ Подсветка переключателя
F615Наклонная/телескопическая колонна
F77.5Блок управления кузовным оборудованием 6/ Подсветка карты/ Габаритные огни/ Лампа заднего хода
F815Блок управления кузовным оборудованием 7/Левый передний указатель поворота/Правый задний стоп-сигнал и лампа указателя поворота
F9—Пустой
F1015Разъем канала передачи данных, правый (дополнительный)
F117.5Универсальный механизм открывания гаражных ворот, датчик дождя, передняя камера
F1230Двигатель вентилятора
F13—Пустой
F14—Пустой
F15—Пустой
F1610Бардачок
F17—Пустой
F18—Пустой
ДИОДПустой
Реле
R1Пустой
R2Дверь перчаточного ящика
R3Пустой
R4Пустой

Моторного отсека

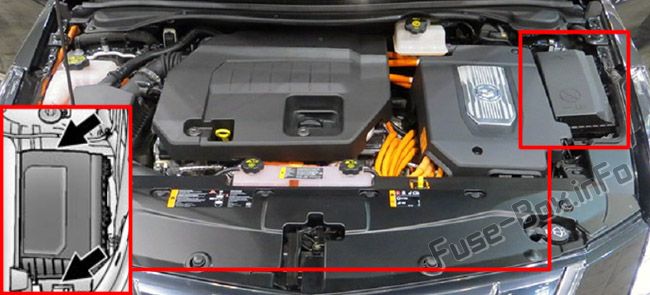

Расположение блока предохранителей

Расположение блока предохранителей

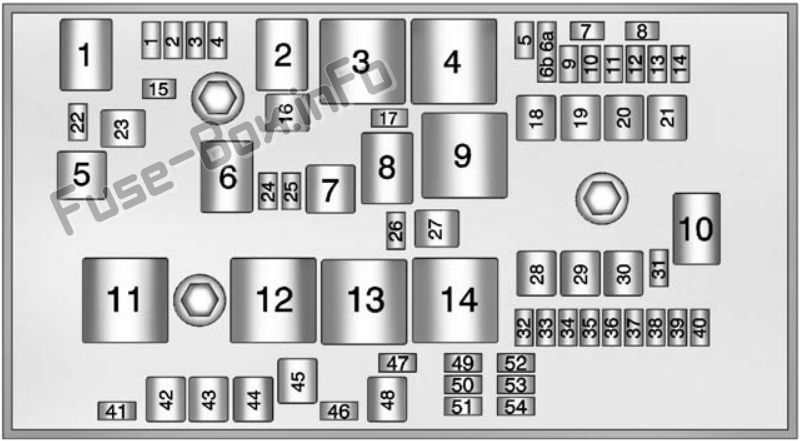

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке
№Номинальный ток [А]Описание
Мини-предохранители
115Модуль управления двигателем — переключаемая мощность
27.5Выбросы
3-Не используется
415Катушки зажигания/форсунки
510Блокировка столбца
6a-Пустой
6b-Пустой
7-Пустой
8-Пустой
97.5Зеркала с подогревом
105Модуль управления кондиционером
117.5Модуль инвертора тяговой мощности – аккумулятор
12-Не используется
1310Насос и клапан отопителя салона
14-Не используется
1515Модуль инвертора тяговой мощности и модуль управления трансмиссией — батарея
175Модуль управления двигателем — аккумулятор
2210Левая фара дальнего света
24-Пустой
25-Пустой
26-Не используется
315Адаптивный круиз-контроль/автоматическое включение фар
325Модуль управления интеграцией автомобиля
3310Беги/Кранk для рулевого колеса с подогревом
3410Модуль управления интеграцией в транспортное средство — аккумулятор
35-Не используется
3610Насос охлаждающей жидкости силовой электроники
375Модуль управления отопителем салона
3810Перезаряжаемая система накопления энергии (высоковольтная батарея) Насос охлаждающей жидкости
3910Модуль управления перезаряжаемой системой накопления энергии (высоковольтная батарея)
4010Омыватель ветрового стекла
4110Правая фара дальнего света
46-Пустой
47-Пустой
49-Пустой
5010Беги/Кранk — камера заднего вида, вспомогательный силовой модуль
517.5Беги/Кранk для ABS, Aero Shutter, VITM
525Модуль управления двигателем/модуль управления трансмиссией – запуск/запуск
537.5Модуль инвертора тяговой мощности — работа/пуск
547.5Беги/Кранk — модуль управления топливной системой, модуль управления кондиционированием воздуха, бортовое зарядное устройство, комбинация приборов, автоматическое определение присутствия людей, зеркала
J-образные предохранители
1620Соленоид AIR (только PZEV)
1830Задний обогреватель, нижняя решетка
1930Электростеклоподъемник — передний
20-Пустой
2130Электронный блок управления антиблокировочной системой тормозов
23-Пустой
2740ПНЕВМАТИЧЕСКИЙ НАСОС (только PZEV)
28-Пустой
2930Передние дворники
3060Электродвигатель антиблокировочной тормозной системы
4230Вентилятор охлаждения — справа
4330Передние дворники
4440Зарядное устройство
45-Пустой
4830Вентилятор охлаждения — слева
Мини-реле
3Силовой агрегат
4Зеркала с подогревом
7Пустой
9ПНЕВМАТИЧЕСКИЙ НАСОС (только PZEV)
11Пустой
12Пустой
13Пустой
14Беги/Кран
Микрореле
1Пустой
2Соленоид AIR (только PZEV)
6Пустой
8Пустой
10Пустой
Ультрамикрореле
5Пустой

Блоки предохранителей в багажном отделении

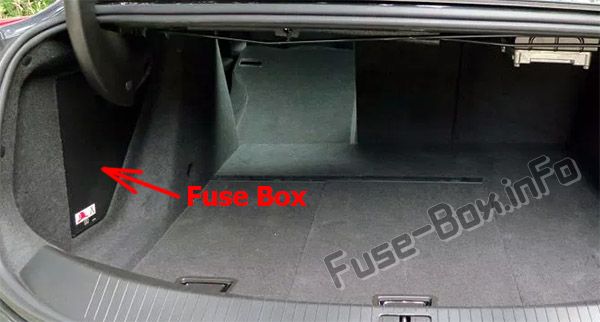

Расположение блока предохранителей

Они расположены в левой части багажника, за крышкой.Расположение блока предохранителей

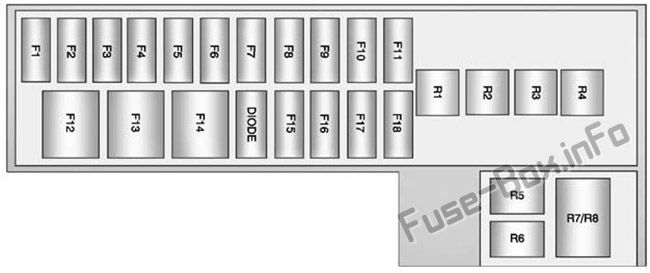

Схема блока предохранителей (Fuse Box №1)

Схема блока предохранителей (Fuse Box №1)

Назначение предохранителей и реле в багажнике бокс №1
№Номинальный ток [А]Описание
F1—Пустой
F215Модуль управления топливной системой
F35Пассивный вход/пассивный старт
F415Сиденья с подогревом
F52Регулируемый контроль напряжения, датчик тока
F610Топливо (дневной клапан и модуль проверки герметичности испарителя)
F715Аксессуар Охлаждающий вентилятор силового модуля
F830Усилитель
F9—Пустой
F105Регулируемый контроль напряжения/ультразвуковая система помощи при парковке спереди и сзади, боковая слепая зона
F1115Horn
F12—Пустой
F1330Электрический стояночный тормоз
F1430Обдув заднего стекла (верхняя решетка)
F15—Пустой
F1610Освобождение магистрали
F17—Пустой
F18—Пустой
ДИОДПустой
Реле
R1Обдув заднего стекла (верхняя решетка)
R2Освобождение багажника
R3Пустой
R4Пустой
R5Пустой
R6Пустой
Р7/Р8Horn

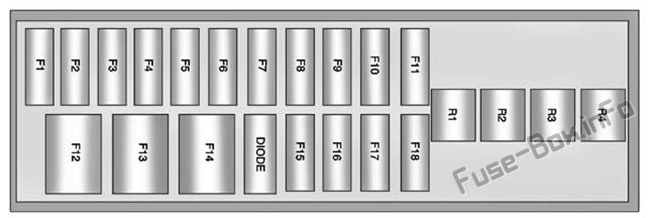

Схема блока предохранителей (Fuse Box №2)

Схема блока предохранителей (Fuse Box №2)

Назначение предохранителей и реле в багажном ящике №2
№Номинальный ток [А]Описание
F1—Пустой
F215Радио
F310Защита пешеходов
F410CDC
F510Модуль сиденья с памятью
F6—Пустой
F710Зеркало/Окно/Переключатель Сиденья
F820Пассивный вход/пассивный старт 2
F915Сиденье с подогревом 2
F10—Пустой
F11—Пустой
F1230Сиденье водителя с электроприводом
F1330Пассажирское сиденье с электроприводом
F14—Пустой
F15—Пустой
F16—Пустой
F17—Пустой
F18—Пустой
ДИОДПустой
Реле
R1Пустой
R2Пустой
R3Пустой
R4Пустой
