Предохранители и реле Cadillac Escalade (GMT 400, 1999-2000)
Схемы относятся к указанным годам и вариантам Cadillac Escalade (GMT 400, 1999-2000). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.
Схема предохранителей Cadillac Escalade 1999-2000 гг.
Предохранитель прикуривателя (розетки) в Cadillac Escalade предохранитель №7 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей

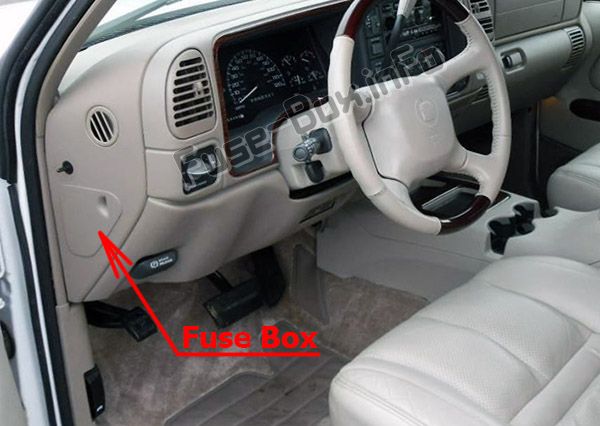

Он расположен со стороны водителя на панели приборов, за крышкой.

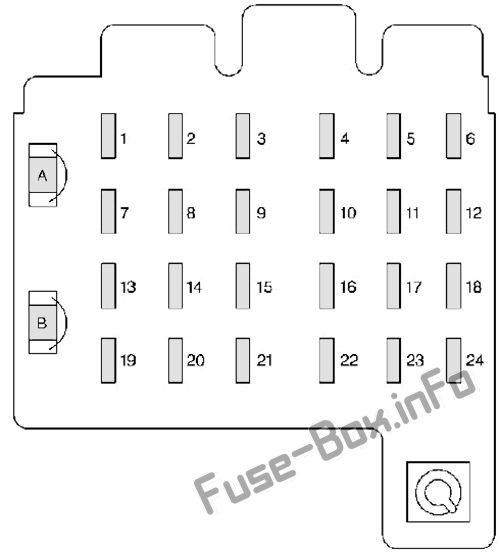

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | Переключатель Stop/TCC, зуммер, CHMSL, аварийная сигнализация, стоп-сигналы |
| 2 | Раздаточная коробка |
| 3 | Лампы салона, лампа для багажа, лампа для перчаточного ящика, купольные лампы/лампы для чтения, зеркала заднего вида, зеркала с электроприводом |
| 4 | Комбинация приборов, реле ДХО, выключатель лампы, вход без ключа, модуль низкого уровня охлаждающей жидкости, модуль входа с подсветкой |
| 5 | Задние органы управления комфортом |
| 6 | Круиз-контроль |
| 7 | Вспомогательная розетка |
| 8 | Крэнк |
| 9 | Лампа номерного знака, габаритные огни, задние фонари, фонари задней двери, передние боковые маркеры, реле противотуманных фар, подсветка дверного выключателя, лампы на крыльях, подсветка выключателя фар |
| 10 | Система подушек безопасности |
| 11 | Мотор стеклоочистителя, насос омывателя |
| 12 | Кондиционер, вентилятор кондиционера, реле высокой скорости вентилятора |
| 13 | Усилитель мощности, заднее стекло, прикуриватель, реле дверного замка, поясничное сиденье с электроприводом |
| 14 | Индикатор 4WD, приборная панель, передние и задние органы управления комфортом, переключатели приборов, подсветка радио, модуль звуковой сигнализации |
| 15 | Реле ДХО, реле противотуманных фар |
| 16 | Передние и задние указатели поворота, лампы заднего хода, соленоид BTSI |
| 17 | Радио (зажигание) |
| 18 | 4WAL/VCM, АБС, круиз-контроль |
| 19 | Радио (батарея) |
| 20 | PRNDL, автоматическая коробка передач, спидометр, контрольные приборы, сигнальные лампы |
| 21 | Безопасность/управление |
| 22 | Вспомогательное питание, задержка фар |
| 23 | Задний стеклоочиститель, насос заднего омывателя |
| 24 | Передний мост, контрольная лампа 4WD, реле TP2 |
| A | Замок двери с электроприводом, сиденье с электроприводом в шести направлениях, модуль бесключевого доступа (автоматический выключатель) |
| B | Электрические стеклоподъемники (автоматический выключатель) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

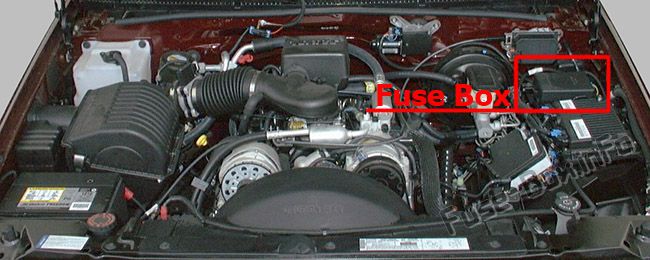

Расположение блока предохранителей

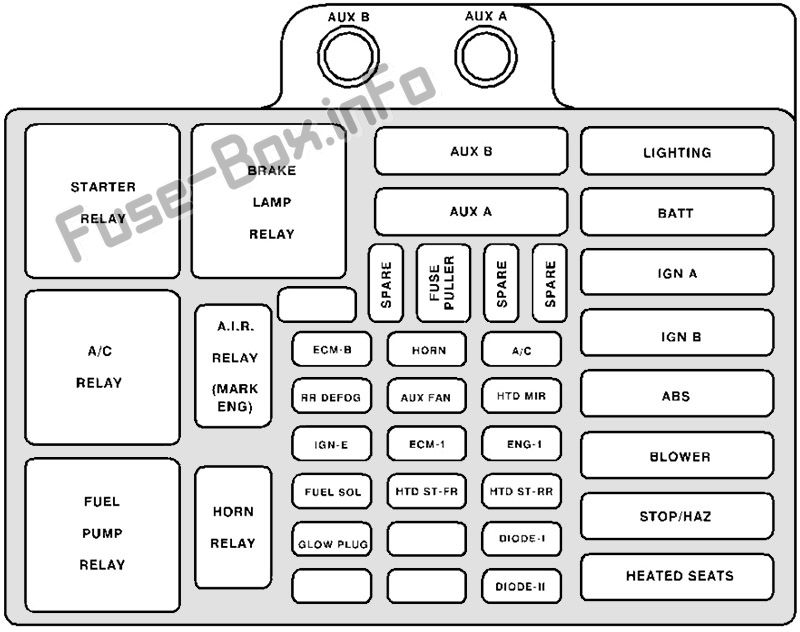

Схема блока предохранителей
| Name | Описание |
|---|---|
| ЕСМ-Б | Топливный насос, PCM/VCM |
| RR DEFOG | Обогрев заднего стекла |
| ИГН-Э | Катушка реле вспомогательного вентилятора, реле компрессора кондиционера, модуль горячего топлива |
| ТОПЛИВНЫЙ СОЛ | Не используется |
| СВЕЧА НАКАЛИВАНИЯ | Не используется |
| HORN | Звуковой сигнал, Подкапотная лампа |
| ВСПОМОГАТЕЛЬНЫЙ ВЕНТИЛЯТОР | Вспомогательный вентилятор |
| ЕСМ-1 | Форсунки, PCM/VCM |
| ХТД СТ-ФР | Подогрев передних сидений |
| A/C | Кондиционирование воздуха |
| ХТД МИР | Наружные зеркала с подогревом |
| РУС-1 | Замок зажигания, рециркуляция отработавших газов, продувка адсорбера, соленоид холостого хода EVRV, подогрев O2 |
| ХТД СТ-РР | Подогрев задних сидений |
| ВСПОМОГАТЕЛЬНЫЙ Б | Проводка прицепа |
| ВСПОМОГАТЕЛЬНЫЙ А | SEO-проводка |
| ОСВЕЩЕНИЕ | Переключатель фар и затемнения панели, противотуманные фары и плавкие предохранители |
| BATT | Аккумулятор, шина блока предохранителей |
| IGN А | Выключатель зажигания |
| IGN Б | Выключатель зажигания |
| ABS | Модуль антиблокировочной тормозной системы |
| ВОЗДУХОДУВКА | Реле вентилятора Hi и заднего вентилятора |
| СТОП/ОПАС | Стоп-сигналы |
| СИДЕНЬЯ С ПОДОГРЕВОМ | Сиденья с подогревом |
