Предохранители и реле Cadillac Escalade (GMT 800, 2001-2006)
Схемы относятся к указанным годам и вариантам Cadillac Escalade (GMT 800, 2001-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.
Схема предохранителей Cadillac Escalade 2001-2006 гг.
Предохранители прикуривателя / розетки в Cadillac Escalade расположены в блоке предохранителей панели приборов (2003-2006 гг. гг. – см. предохранители «ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 2» / «ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 2, M/GATE») и в блоке предохранителей моторного отсека (2001-2002 гг. гг. – см. предохранители «ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ» и «СИГАРА»; 2003-2006 гг. — см. предохранители «ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ» и «CIG LTR»).
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

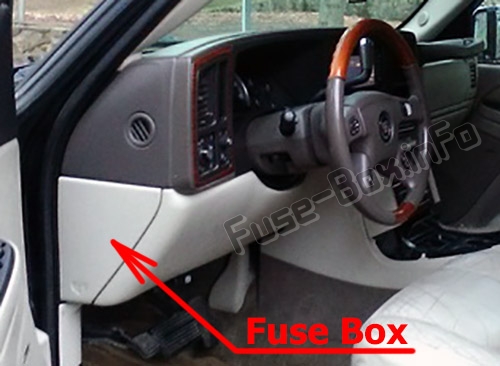

Расположение блока предохранителей
Он расположен со стороны водителя на панели приборов, за крышкой.

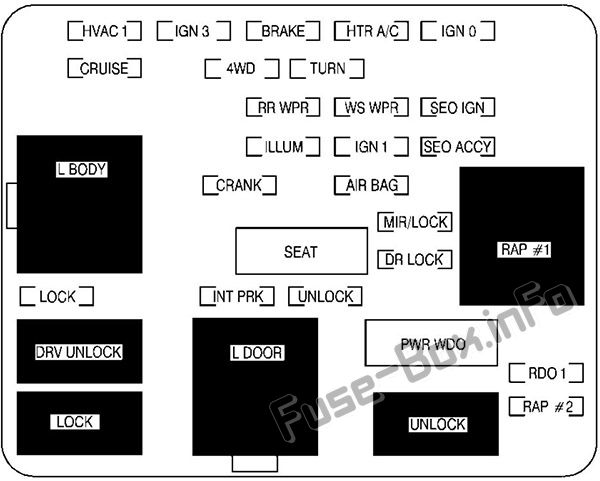

Схема блока предохранителей (2001-2002 гг. гг.)
| Name | Описание |
|---|---|
| L ТЕЛО | Сохраненное вспомогательное силовое реле |
| LOCK | Замки с электроприводом |
| РАЗБЛОКИРОВКА ДРВ | Реле замка двери с электроприводом |
| LOCK | Реле замка двери с электроприводом |
| ОВКВ 1 | Система климат-контроля |
| КРУИЗ | Круиз-контроль, комбинация приборов |
| IGN 3 | Зажигание, Сиденья с электроприводом |
| 4WD | Не используется |
| РУКОЯТКА | Стартовая система |
| ИНТ ПРК | Внутренние лампы |
| L ДВЕРЬ | Реле замка двери с электроприводом |
| ТОРМОЗ | Антиблокировочная тормозная система |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | Стеклоочиститель заднего стекла |
| ИЛЛЮМ | Внутренние лампы |
| SEAT | Автоматический выключатель сиденья с электроприводом |
| TURN | Внешние фонари, указатели поворота, аварийные огни |
| РАЗБЛОКИРОВАТЬ | Замки с электроприводом |
| HTR кондиционер | Система климат-контроля |
| WS WPR | Дворники |
| IGN 1 | Зажигание, приборная панель |
| ВОЗДУШНАЯ ПОДУШКА | Воздушная подушка |
| МИР/БЛОКИРОВКА | Зеркала с электроприводом, дверные замки с электроприводом |
| ДР ЛОК | Замки с электроприводом |
| PWR WDO | Автоматический выключатель электрического стеклоподъемника |
| РАЗБЛОКИРОВАТЬ | Реле замка двери с электроприводом |
| IGN 0 | Дисплей PRND321, одометр, ВКМ/ПКМ |
| SEO IGN | Опция специального оборудования, зажигание |
| SEO ACCY | Аксессуар для специального оборудования, сотовый телефон |
| ПДП №1 | Сохраненное вспомогательное силовое реле |
| РДО 1 | Аудио система |
| ПДП №2 | Задние электрические стеклоподъемники, люк на крыше, радио |

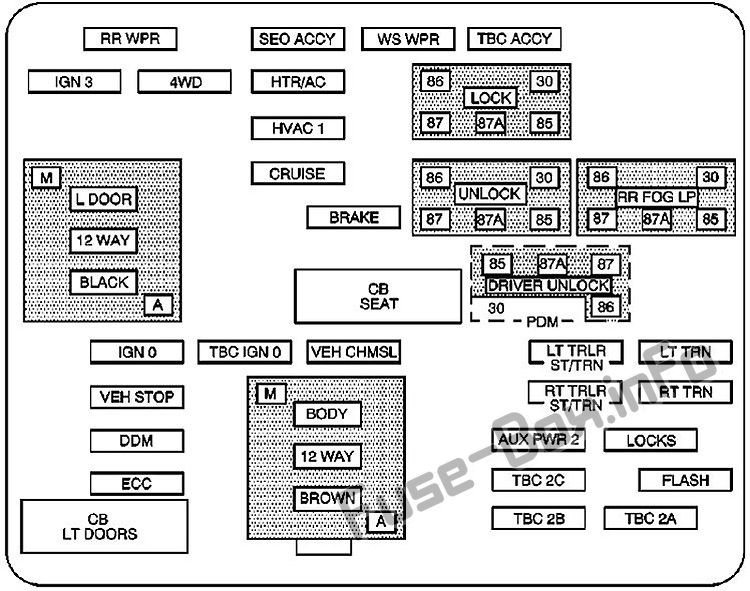

Схема блока предохранителей (2003-2006 гг. гг.)
| Name | Описание |
|---|---|
| Задний стеклоочиститель | Переключатель стеклоочистителя заднего стекла |
| SEO ACCY | Дополнительное оборудование для специального оборудования |
| WS WPR | Дворники |
| уточняется | Аксессуар для контроллера кузова грузовика |
| IGN 3 | Зажигание, подогрев сидений |
| 4WD | Система полного привода |
| HTR кондиционер | Система климат-контроля |
| LOCK | Реле дверного замка с электроприводом (функция блокировки) |
| ОВКВ 1 | Внутреннее зеркало заднего вида, система климат-контроля |
| L ДВЕРЬ (LT DR) | Соединение жгута проводов двери водителя |
| КРУИЗ | Круиз-контроль |
| РАЗБЛОКИРОВАТЬ | Реле дверного замка с электроприводом (функция отпирания) |
| RR ФОГ ЛП | 2003-2005: Задний противотуманный фонарь (только экспорт) 2006: Не используется |
| ТОРМОЗ | 2003-2005: Антиблокировочная система тормозов 2006: Выключатель тормоза |
| РАЗБЛОКИРОВКА ВОДИТЕЛЯ | Реле замка двери с электроприводом (функция отпирания двери водителя) |
| IGN 0 | 2003-2005: ПКМ, ТКМ 2006: Блокировка переключения передач при торможении, модуль управления силовым агрегатом, трансмиссия |
| Уточняется IGN 0 | Контроллер кузова грузовика |
| ВЕХ ЧМСЛ | Высоко установленный стоп-сигнал для транспортных средств и прицепов |
| ЛТ ТРЛР СТ/ТРН | Левый указатель поворота/стоп-трейлер |
| ЛТ РНН | Сигналы левого поворота и боковые маркеры |
| СТОП | Стоп-сигналы автомобиля, тормозной модуль, электронный модуль управления дроссельной заслонкой |
| РТ ТРЛР СТ/ТРН | Сигнал правого поворота/стоп-трейлер |
| РТ РН | Сигналы правого поворота и боковые маркеры |
| BODY | Соединитель жгута |
| DDM | Модуль водительской двери |
| ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 2 (ВСПОМ. ПИТАНИЕ 2, М/ВОРОТ) | 2003–2005: Розетки в задней части багажника. 2006: Розетки на приборной панели, розетки в задней части багажника. |
| ЗАМКИ (LCKS) | 2003–2005: Система дверных замков с электроприводом 2006: Питание реле электрозамка задних дверей и двери багажного отделения |
| ECC (доверенный платформенный модуль ECC) | 2003–2005: Задний электронный климат-контроль, задняя дверь 2006: Задняя дверь, система контроля давления в шинах |
| уточняется 2С | Контроллер кузова грузовика |
| ВСПЫШКА (ОПАСНОСТЬ) | Модуль флешера |
| ДВЕРИ CB LT | 2003–2005: Автоматический выключатель левого стеклоподъемника 2006: Автоматический выключатель заднего левого стеклоподъемника и модуль двери водителя |
| ТВЦ 2Б | Контроллер кузова грузовика |
| ТВЦ 2А | Контроллер кузова грузовика |
Центральный блок предохранителей приборной панели
Центральный блок предохранителей приборной панели
Этот блок расположен под приборной панелью, слева от рулевой колонки.

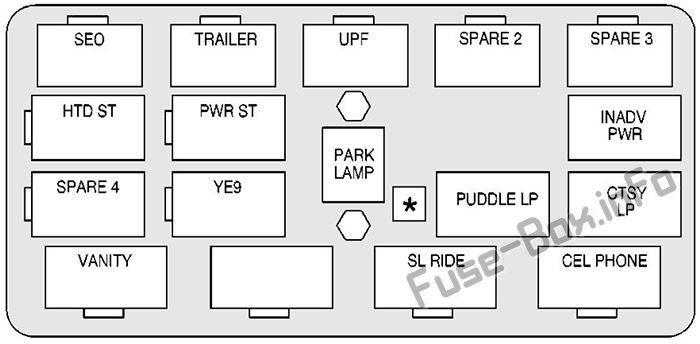

2001-2002 гг.
| Имя реле | Описание |
|---|---|
| SEO | Опция специального оборудования |
| ХТД СТ | Сиденья с подогревом |
| ЗАПАСНОЙ 4 | Не используется |
| СУЕТА СУЕТ | Проводка хедлайнера |
| ТРЕЙЛЕР | Тормозная проводка прицепа |
| PWR ST | Сиденья с электроприводом |
| YE9 | Не используется |
| UPF | апфиттер |
| ПАРКОВОЧНАЯ ЛАМПА | Парковочные огни |
| * (ФРТ ПРК ЭКСТР) | Не используется |
| ЗАПАСНОЙ 2 | Не используется |
| ЛУЖА LP | Лужевые лампы |
| СЛ ПОЕЗДКА | Не используется |
| ЗАПАСНОЙ 3 | Не используется |
| ИНАДВ ПВР | Внутренние лампы |
| КТСИ ЛП | Лампы любезности |
| СОТОВЫЙ ТЕЛЕФОН | Проводка сотового телефона |

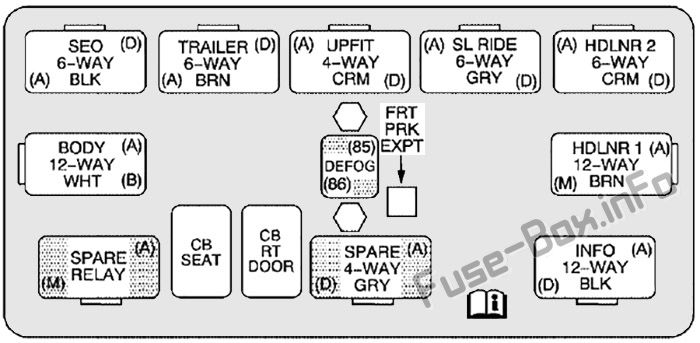

2003-2006 гг.
| Name | Описание |
|---|---|
| SEO | 2003–2005: Вариант специального оборудования 2006: Опция специального оборудования / Разъем жгута проводов внедорожных фонарей |
| ТРЕЙЛЕР | Тормозная проводка прицепа |
| ПОВЫШЕНИЕ | Установщик (не используется) |
| СЛ ПОЕЗДКА | Соединение ремня безопасности |
| HDLR 2 | Разъем проводки обшивки потолка 2 |
| BODY | Разъем проводки кузова |
| УДАЛЕНИЕ ТУМАНА | Реле заднего обогревателя |
| HDLNR 1 | Разъем проводки обшивки потолка 1 |
| ЗАПАСНОЕ РЕЛЕ | Не используется |
| СИДЕНЬЕ CB | Автоматический выключатель модуля сиденья водителя и пассажира |
| КБ РТ ДВЕРЬ | 2003-2005: Автоматический выключатель правого стеклоподъемника 2006: Задний правый стеклоподъемник, модуль двери пассажира |
| ЗАПАСНОЙ | Не используется |
| INFO | 2003–2005: подключение информационно-развлекательной системы 2006: Не используется |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

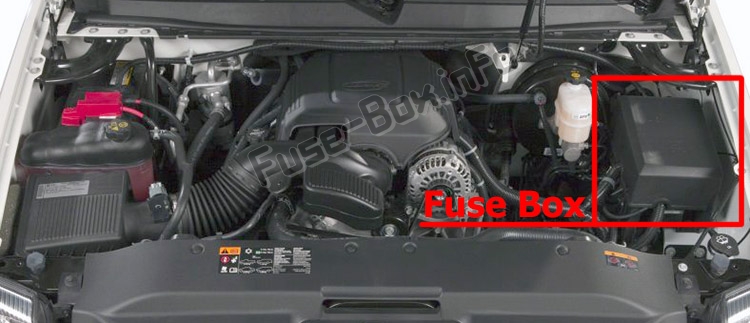

Расположение блока предохранителей

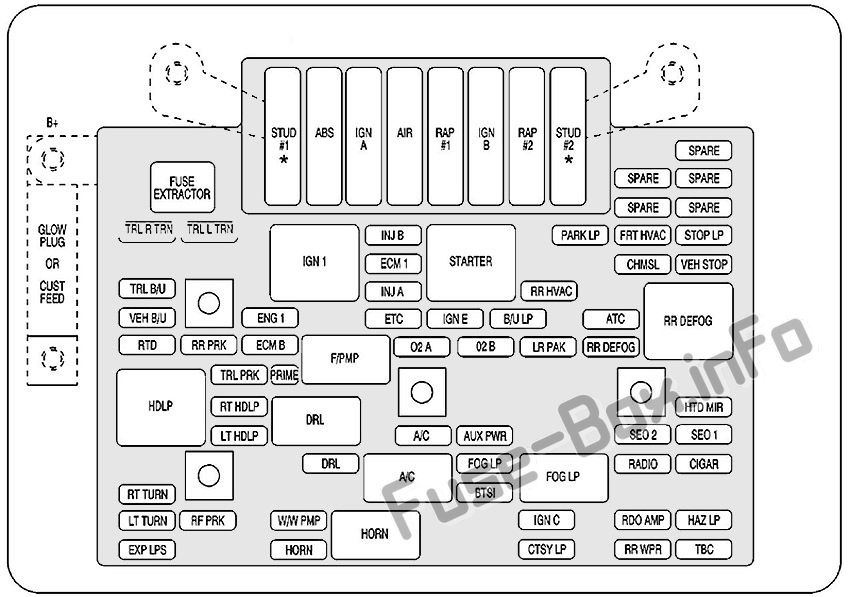

Схема блока предохранителей (2001-2002 гг. гг.)
| Name | Описание |
|---|---|
| ШПИЛЬКА №1 | Аксессуар Питание/Электропроводка прицепа Подача/выравнивание нагрузки |
| ABS | Антиблокировочная система тормозов |
| IGN А | Выключатель зажигания |
| AIR | ВОЗДУХА. Система |
| ПДП №1 | Сохранено электропитание аксессуаров, зеркал с электроприводом, дверных замков с электроприводом, сидений с электроприводом |
| IGN Б | Выключатель зажигания |
| ПДП №2 | Сохраненный аксессуар с электроприводом/задним электростеклоподъемником, люком на крыше, радио |
| ШПИЛЬКА №2 | Аксессуар Питание/проводка прицепа Тормозная подача |
| ТРЛ Р ТРН | Проводка прицепа сигнала правого поворота |
| ТРЛ Л ТРН | Проводка прицепа левого указателя поворота |
| IGN 1 | Зажигание, управление подачей топлива |
| ИНЖ-Б | Зажигание, управление подачей топлива (реле) |
| СТАРТЕР | Реле стартера) |
| ПАРК ЛП | Парковочный фонарь |
| FRT HVAC | Система климат-контроля |
| СТОП ЛП | Наружные лампы, стоп-сигналы |
| ЕСМ 1 | ВКМ/ПКМ |
| ЧМСЛ | Центральный верхний стоп-сигнал |
| СТОП | Стоп-сигналы, круиз-контроль |
| ТРЛ Б/У | Проводка прицепа резервных фонарей |
| ИНЖ-А | Контроль топлива, зажигание |
| ОВКВ | Задний ОВКВ |
| ВЭХ Б/У | Резервные лампы автомобиля |
| РУС 1 | Органы управления двигателем, продувка адсорбера, топливная система |
| ETC | Электронное управление дроссельной заслонкой |
| ИГН Э | Реле компрессора кондиционера, обогреватель заднего стекла, дневные ходовые огни, A.I.R. Система |
| Б/У ЛП | Фонари заднего хода, система управления блокировкой переключения передач автоматической коробки передач |
| ATC | Автоматическая раздаточная коробка |
| RR УДАЛЕНИЕ ТУМАНА | Обогрев заднего стекла, зеркала с подогревом (реле) |
| RTD | Autoride (демпфирование в реальном времени) |
| РР ПРК | Правые задние габаритные огни |
| ЭБУ В | ВКМ/ПКМ |
| Ф/ПМП | Реле топливного насоса) |
| O2 A | Датчики кислорода |
| O2 B | Датчики кислорода |
| ЛР ПРК | Левые задние габаритные огни |
| RR УДАЛЕНИЕ ТУМАНА | Обогрев заднего стекла, зеркала с подогревом |
| HDLP | Фары (реле) |
| ТРЛ ПРК | Габаритные огни Прицеп Проводка |
| ОСНОВНОЙ | Не используется |
| РТ HDLP | Правые фары |
| DRL | Дневные ходовые огни (реле) |
| ХТД МИР | Зеркала с подогревом |
| LT HDLP | Левые фары |
| A/C | Кондиционирование воздуха |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Прикуриватель, дополнительные розетки |
| SEO 2 | Опция специального оборудования с электроприводом, сиденья с электроприводом |
| SEO 1 | Опция специального оборудования Мощность |
| DRL | Дневные ходовые огни |
| A/C | Кондиционер (реле) |
| ФОГ ЛП | Противотуманные фары |
| ФОГ ЛП | Противотуманные фары (реле) |
| РАДИО | Аудиосистема, комбинация приборов, система климат-контроля |
| СИГАРА | Прикуриватель, дополнительные розетки |
| ПОВОРОТ РТ | Сигналы правого поворота |
| BTSI | Автоматическая система управления блокировкой переключения передач |
| LT ПОВОРОТ | Сигналы левого поворота |
| ФР ПРК | Передние габаритные огни, боковые габаритные огни |
| В/В ПМП | Насос омывателя ветрового стекла |
| HORN | Звуковой сигнал (эстафета) |
| ИГН С | Замок зажигания, топливный насос, дисплей PRND321, кривошип |
| РДО AMP | Радиоусилитель |
| ХАЗ ЛП | Внешние фонари, аварийная сигнализация |
| ОПЫТ ЛПС | Не используется |
| HORN | Horn |
| КТСИ ЛП | Внутренние лампы |
| RR WPR | Задние дворники |
| TBC | Блок управления кузовным оборудованием, дистанционный вход без ключа, фары |

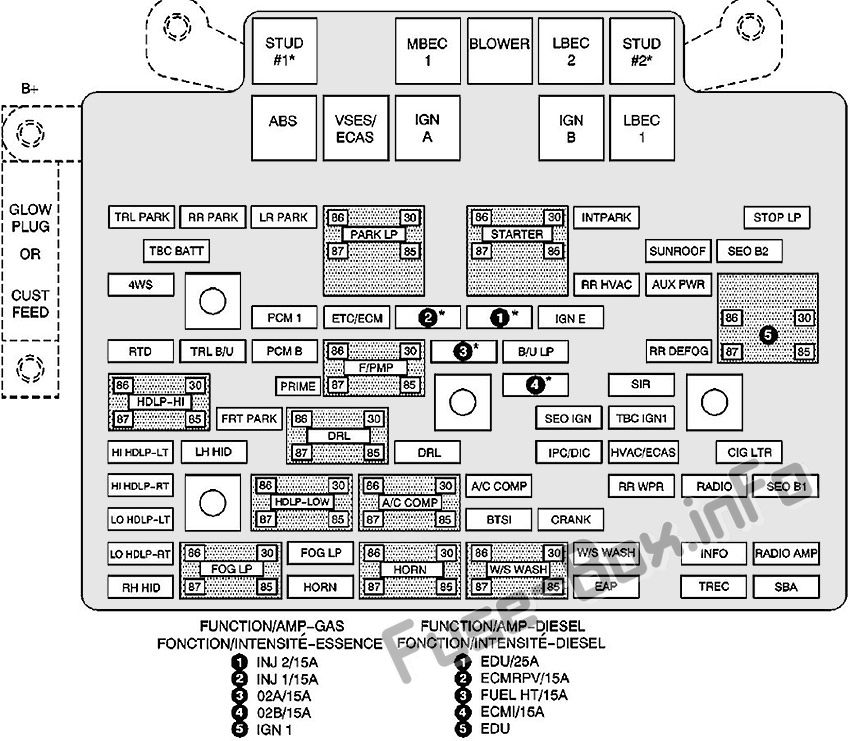

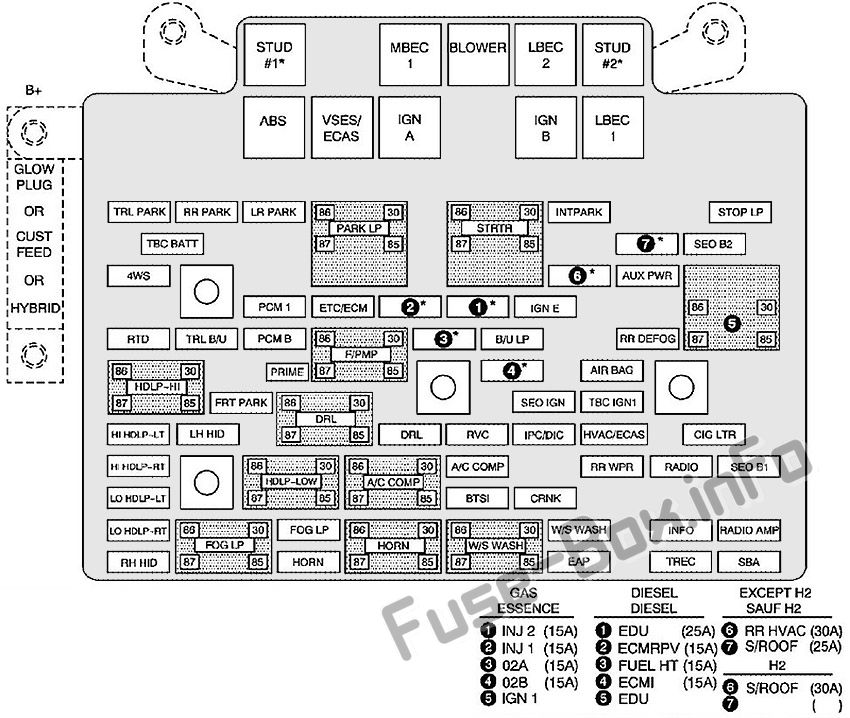

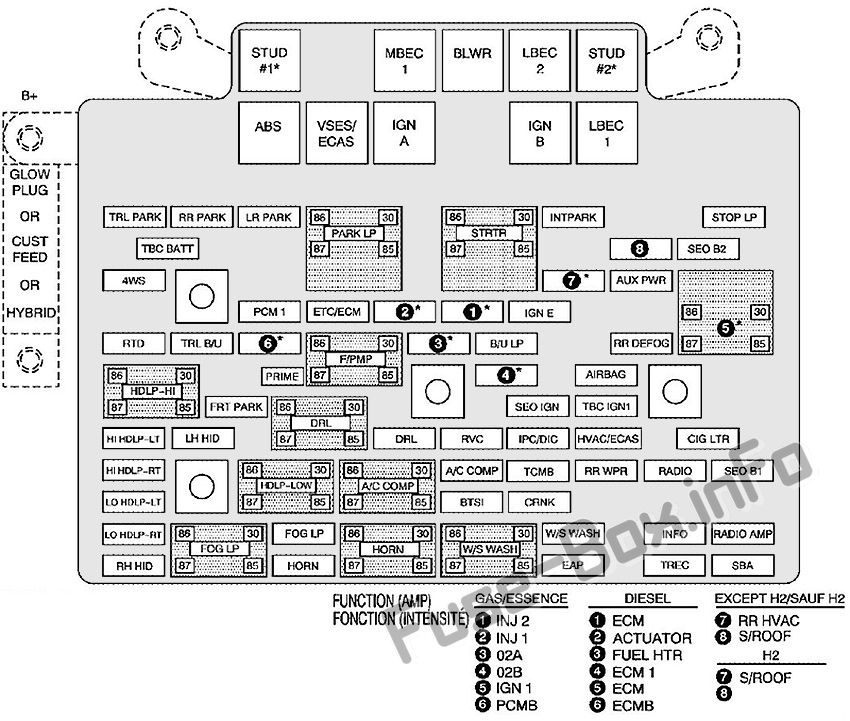

Схема блока предохранителей (2003-2006 гг. гг.)
2003-2004 гг.
2005
2006
| Name | Описание |
|---|---|
| СВЕЧА НАКАЛИВАНИЯ | Не используется |
| ПОТРЕБИТЕЛЬСКАЯ ПОДАЧА | Аксессуар Мощность |
| ГИБРИДНЫЙ | 2005: Гибрид 2006: Не используется |
| ШПИЛЬКА №1 | 2003-2005: Вспомогательная сила 2006: Электропроводка для аксессуаров / прицепа |
| МБЕС (МБЕС 1) | Электрическая центральная шина со средней шиной, электропитание, передние сиденья, правые двери |
| ВОЗДУХОДУВКА | Передний вентилятор климат-контроля |
| ЛБЭК (ЛБЭК 2) | Левый электрический центр, дверные модули, дверные замки, дополнительная розетка питания — задний грузовой отсек и приборная панель |
| Шпилька 2 | Аксессуар Питание/Электропроводка прицепа Тормозная подача |
| ABS | Антиблокировочная система тормозов |
| ВСЕС/ЭКАС | 2003-2005: Стабильность автомобиля 2006: Компрессор с автоматическим контролем уровня (ALC) |
| IGN А | Мощность зажигания |
| IGN Б | Мощность зажигания |
| ЛБЭК 1 | Электрический центр левой шины, левые двери, контроллер кузова грузовика, мигающий модуль |
| ТРЛ ПАРК | Габаритные огни Прицеп Проводка |
| РР ПАРК | Правые задние парковочные и боковые габаритные огни |
| ЛР ПАРК | Левые задние парковочные и боковые габаритные огни |
| ПАРК ЛП | Реле стояночных огней |
| СТАРТЕР (СТРТР) | Реле стартера |
| ИНТПАРК | 2003-2005: Внутренние лампы 2006: Габаритные огни на крыше |
| СТОП ЛП | Стоп-сигналы |
| УТВЕРЖДАЕТСЯ БАТТ | Питание от батареи контроллера кузова грузовика |
| ЛЮК КРЫШИ (S/КРЫША) | Люк на крыше |
| SEO B2 | Внедорожные лампы |
| 4WS | 2003–2005: Электропитание канистры вентиляционного соленоида/модуля Quadrasteer 2006: Не используется |
| ОВКВ | Задний климат-контроль |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Дополнительная розетка питания — консоль |
| IGN 1 | Реле зажигания |
| IGN 1 | Зажигание ПКМ |
| ПКМ 1 | Модуль управления силовым агрегатом |
| ЭТК/ЭБУ | Электронное управление дроссельной заслонкой, электронный контроллер тормозов |
| ИНЖ 1 | Катушка зажигания, топливные форсунки — ряд 1 |
| ИНЖ 2 | Катушка зажигания, топливные форсунки — ряд 2 |
| ИГН Э | 2003–2004: Комбинация приборов, реле кондиционера, переключатель указателей поворота/аварийной сигнализации, реле стартера. 2005-2006: Комбинация приборов, реле кондиционера, переключатель указателей поворота/аварийной сигнализации, реле стартера, электронный тормозной контроллер TC2, переключатель режимов |
| RTD | 2003-2004 гг.: Управление плавностью хода 2005: Питание от батареи электронного контроллера тормозов 2006: Электронное управление подвеской, автоматическая регулировка уровня (ALC) выхлопа |
| ТРЛ Б/У | Проводка прицепа резервных фонарей |
| ПКМ Б | Модуль управления силовым агрегатом, топливный насос |
| Ф/ПМП | Реле топливного насоса) |
| O2A O2B | Датчики кислорода |
| Б/У ЛП | Фонари заднего хода, система блокировки переключения передач автоматической коробки передач |
| RR УДАЛЕНИЕ ТУМАНА | Обогрев заднего стекла |
| HDLP-HI | Реле дальнего света фар |
| ОСНОВНОЙ | Не используется |
| СЭР (ПОДУШКА БЕЗОПАСНОСТИ) | Дополнительная надувная удерживающая система |
| ФРТ ПАРК | Передние габаритные огни, боковые габаритные огни |
| DRL | Дневные ходовые огни (реле) |
| SEO IGN | Реле заднего обогревателя |
| уточняется IGN1 | Зажигание контроллера кузова грузовика |
| ПРИВЕТ HDLP-LT | Левая фара дальнего света |
| левый HID | 2003–2004: Левосторонние газоразрядные лампы высокой интенсивности 2005-2006: не используется |
| DRL | Дневные ходовые огни |
| RVC | Регулируемое управление напряжением |
| МПК/ДИК | Панель приборов/Информационный центр водителя |
| ОВКВ/ECAS | Контроллер климат-контроля/пневматическая подвеска с электронным управлением |
| CIG LTR | Зажигалка |
| ПРИВЕТ HDLP-RT | Правая фара дальнего света |
| HDLP-НИЗКИЙ | Реле ближнего света фар |
| КОМПЛЕКС КОНДИЦИОНЕРА | Компрессор кондиционера |
| КОМПЛЕКС КОНДИЦИОНЕРА | Реле компрессора кондиционера |
| RR WPR | Задний стеклоочиститель/омыватель |
| РАДИО | Аудио система |
| SEO B1 | Электрический центр со средней шиной, HomeLink, задние сиденья с подогревом |
| ЛО HDLP-LT | Фара ближнего света-левая |
| BTSI | Тормозная система блокировки переключения передач |
| РУКОЯТКА | Стартовая система |
| LO HDLP-RT | Фара ближнего света-правая |
| ФОГ ЛП | 2003-2004 гг.: Реле противотуманных фар 2005-2006: не используется |
| ФОГ ЛП | 2003-2004 гг.: Противотуманные фары 2005-2006: не используется |
| HORN | Реле звукового сигнала |
| W/S СТИРКА | Реле насоса омывателя ветрового и заднего стекла |
| W/S СТИРКА | Насос омывателя ветрового и заднего стекла |
| INFO | 2003-2004 гг.: OnStar/Rear Seat Entertainment 2005-2006: ОнСтар |
| РАДИО УСИЛИТЕЛЬ | Радиоусилитель |
| ПРАВАЯ СПРЯТАННАЯ | 2003–2004: Правосторонняя газоразрядная лампа высокой интенсивности 2005–2006 годы: не используется |
| HORN | Горн Предохранитель |
| EAP | 2003-2004 гг.: Электрические регулируемые педали 2005-2006: не используется |
| TREC | Модуль полного привода |
| SBA | 2003-2004 гг.: Дополнительный усилитель торможения 2005-2006: не используется |
Дополнительный блок предохранителей (электрический вентилятор охлаждения)
(если есть)

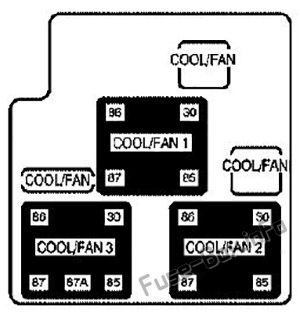

Дополнительный блок предохранителей (электрический вентилятор охлаждения)
(если есть)
(если есть)
Он расположен в моторном отсеке рядом с блоком предохранителей.
| Предохранители | Описание |
|---|---|
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР | Охлаждающий вентилятор |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР | Предохранитель реле вентилятора охлаждения |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР | Предохранитель вентилятора охлаждения |
| Реле | |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР 1 | Реле вентилятора охлаждения 1 |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР 3 | Реле вентилятора охлаждения 3 |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР 2 | Реле вентилятора охлаждения 2 |
