Предохранители и реле Cadillac CT4 2020
Схемы относятся к указанным годам и вариантам Cadillac CT4 2020. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.
Оглавление
Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим описание предохранителей и реле Cadillac CT4 2020.
Предохранителями прикуривателя (розетки) в Cadillac CT4 являются автоматические выключатели CB1 и CB2 в блоке предохранителей приборной панели.

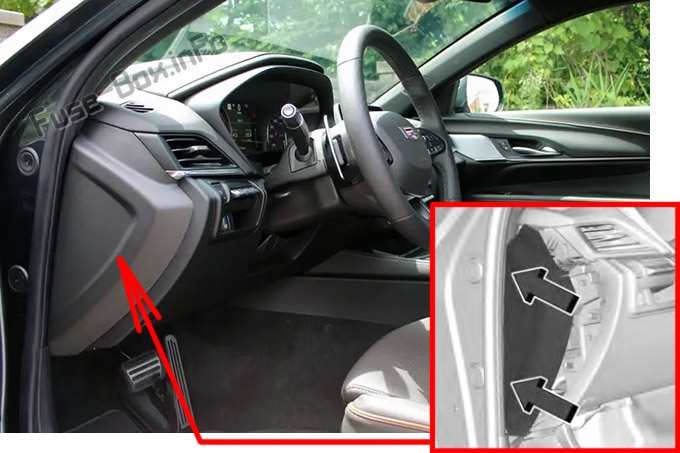

Пассажирский салон

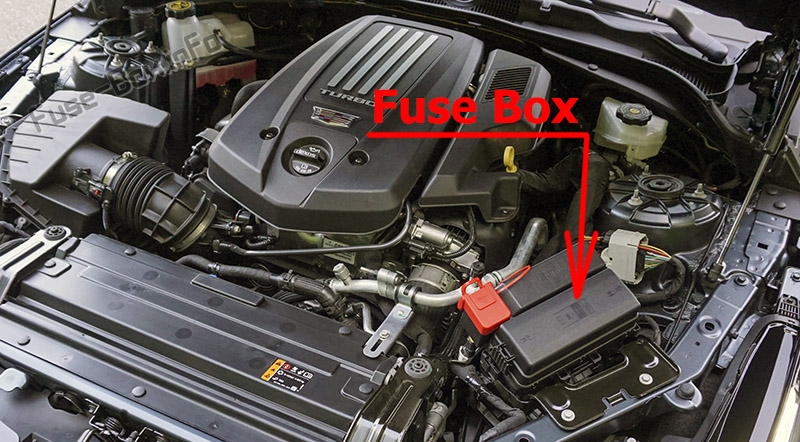

Моторного отсека

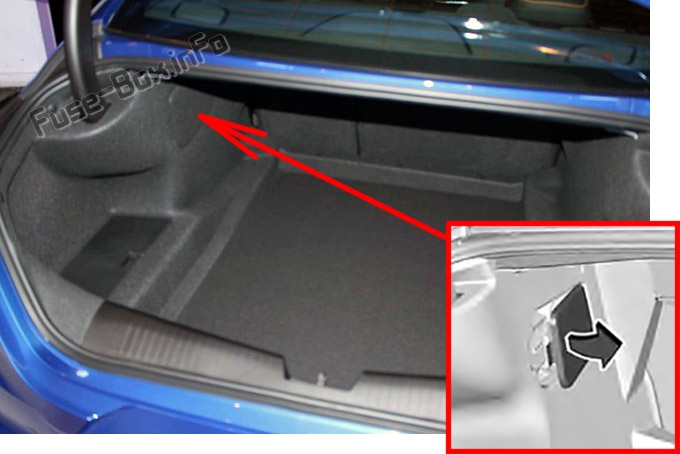

Багажное отделение
Схемы блока предохранителей
2020, 2021

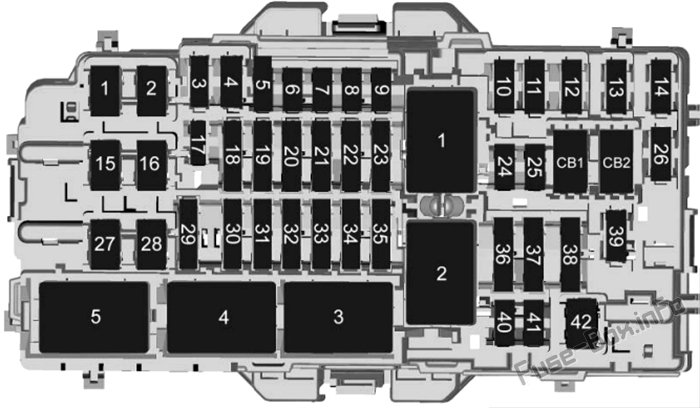

Назначение предохранителей в панели приборов (2020, 2021)
| № | Описание |
|---|---|
| 1 | Не используется |
| 2 | Воздуходувка HVAC |
| 3 | Не используется |
| 4 | Не используется |
| 5 | Средство защиты от кражи / Универсальное устройство открывания гаражных ворот |
| 6 | Не используется |
| 7 | Ионизатор качества воздуха |
| 8 | Руль с подогревом |
| 9 | Не используется |
| 10 | Электронный замок рулевой колонки 1 |
| 11 | Не используется |
| 12 | Не используется |
| 13 | Не используется |
| 14 | Не используется |
| 15 | Не используется |
| 16 | Не используется |
| 17 | Не используется |
| 18 | Дисплей / Информационно-развлекательная система / USB / CSM |
| 19 | Подушка безопасности / Автоматическое определение присутствия пассажиров / Подключение по каналу передачи данных / Модуль беспроводной зарядки |
| 20 | Модуль рулевой колонки с гидроусилителем / Электронная блокировка рулевой колонки 2 |
| 21 год | Не используется |
| 22 | Не используется |
| 23 | Не используется |
| 24 | Не используется |
| 25 | USB |
| 26 год | Не используется |
| 27 | Не используется |
| 28 год | Не используется |
| 29 | Не используется |
| 30 | Не используется |
| 31 год | Уровень фары |
| 32 | Не используется |
| 33 | Кузовное зажигание / IP-зажигание |
| 34 | Выхлопной клапан |
| 35 год | Зажигание модуля управления коробкой передач / Зажигание модуля управления двигателем / Зажигание при переключении передач / Зажигание тормоза |
| 36 | Модуль переключения |
| 37 | Блок управления кузовным оборудованием 1 / Электронный выключатель стояночного тормоза |
| 38 | Модуль центрального стека |
| 39 | Органы управления на рулевом колесе |
| 40 | Модуль управления кузовом 2 |
| 41 год | Модуль управления кузовом 3 |
| 42 | Модуль управления кузовом 4 |
| CB1 | Вспомогательная розетка 1 (автоматический выключатель) |
| CB2 | Вспомогательная розетка 2 (автоматический выключатель) |
| Реле | |
| 1 | Беги за парком / Аксессуар |
| 2 | Запуск кривошипа |
| 3 | Не используется |
| 4 | Не используется |
| 5 | Не используется |

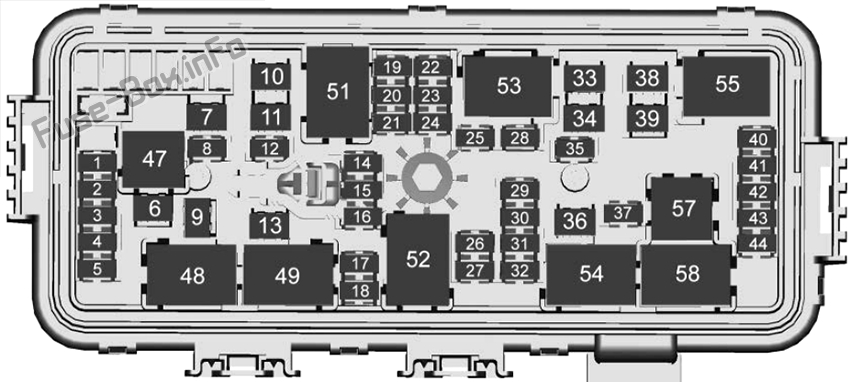

Назначение предохранителей и реле в моторном отсеке (2020, 2021)
| № | Описание |
|---|---|
| 1 | Передний датчик радара дальнего действия |
| 2 | Парковочные / дневные ходовые огни |
| 3 | Модуль наружного освещения 4 |
| 4 | Модуль наружного освещения 7 |
| 5 | Уровень фары |
| 6 | Не используется |
| 7 | Электронный модуль управления тормозами |
| 8 | Насос омывателя |
| 9 | Не используется |
| 10 | Не используется |
| 11 | Не используется |
| 12 | Рог |
| 13 | Передний дворник |
| 14 | Модуль наружного освещения 6 |
| 15 | Модуль наружного освещения 1 |
| 16 | Модуль наружного освещения 5 |
| 17 | Модуль наружного освещения 3 |
| 18 | Аэрозольный затвор |
| 19 | Не используется |
| 20 | Не используется |
| 21 год | Система виртуальных ключей / модуль звукового оповещения |
| 22 | Модуль управления двигателем |
| 23 | Модуль управления коробкой передач / Блокировка заднего хода трансмиссии |
| 24 | Активная опора двигателя |
| 25 | Не используется |
| 26 год | Модуль управления двигателем |
| 27 | Форсунки / зажигание 2 |
| 28 год | Охладитель наддувочного воздуха |
| 29 | Дополнительный масляный насос трансмиссии / Блокировка заднего хода трансмиссии |
| 30 | Форсунки / зажигание 1 |
| 31 год | Выбросы 1 |
| 32 | Выбросы 2 |
| 33 | Соленоид стартера |
| 34 | Не используется |
| 35 год | Не используется |
| 36 | Шестерня стартера |
| 37 | Муфта переменного тока |
| 38 | Не используется |
| 39 | Не используется |
| 40 | Не используется |
| 41 год | Не используется |
| 42 | Помпа |
| 43 год | Не используется |
| 44 год | Не используется |
| Реле | |
| 47 | Не используется |
| 48 | Скорость переднего дворника |
| 49 | Управление передним стеклоочистителем |
| 51 | – |
| 52 | Модуль управления двигателем |
| 53 | Соленоид стартера |
| 54 | Шестерня стартера |
| 55 | Не используется |
| 57 год | Муфта переменного тока |
| 58 | Не используется |
