Предохранители и реле Предохранители и реле Cadillac Celestiq (2025-2026)
Схемы относятся к указанным годам и вариантам Предохранители и реле Cadillac Celestiq (2025-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.
Люксовый электрический лифтбек Cadillac Celestiq доступен с 2025 года. В этой статье вы найдете схемы блоков предохранителей Cadillac Celestiq 2025 и 2026, получите информацию о расположении блоков предохранителей в автомобиле и узнайте назначение каждого предохранителя (раскладка предохранителей).
Раскладка предохранителей Cadillac Celestiq 2025-2026
Содержание
Блок предохранителей подкапотного отсека
Блок предохранителей подкапотного отсека

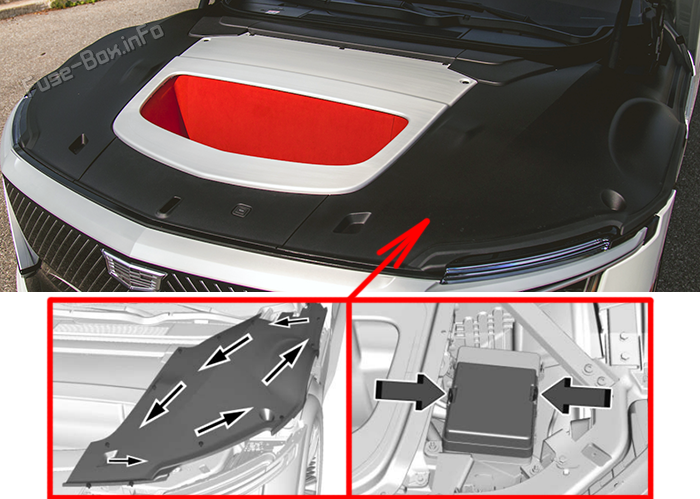

Расположение блока предохранителей
Чтобы открыть крышку блока предохранителей, нажмите защёлки сбоку и сзади и поднимите крышку.
Процедура снятия крышки доступа к экрану:
- Найдите внешнюю петлю капота.
- От петли капота поднимите крышку доступа, чтобы освободить фиксаторы.
- Двигайтесь по периметру крышки сверху вниз. Поднимайте её за фиксаторы, чтобы не повредить крышку.
Процедура установки:
- Совместите удерживающие зажимы с соответствующими зацепами.
- Нажимайте на крышку доступа к экрану над каждым фиксатором до полного плотного крепления.
- Убедитесь, что крышки доступа к экрану закреплены надёжно, прежде чем закрывать капот.

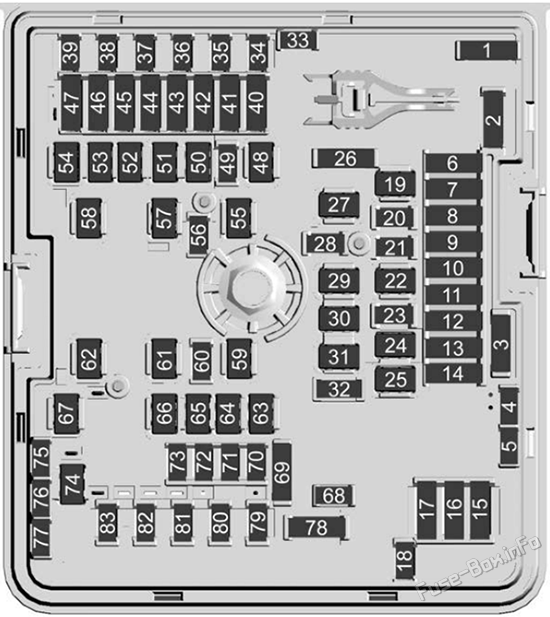

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | - |
| F02 | - |
| FOB | - |
| F04 | - |
| F05 | - |
| F06 | VICM - модуль интеграции автомобиля LIB48V - литий-ионная батарея 48 В |
| F07 | PCEV - клапан расширения основного охладителя |
| F08 | SPARE |
| F09 | - |
| F10 | - |
| F11 | - |
| F12 | OBCM - модуль бортовой зарядки |
| F13 | - |
| F14 | - |
| F15 | - |
| F16 | - |
| F17 | ARC FRT - активное управление креном спереди |
| F18 | GLVBX DR REL - привод замка двери бардачка водителя |
| F19 | - |
| F20 | - |
| F21 | CPDM - двигатель двери зарядного порта |
| F22 | - |
| F23 | PECP - насос охлаждающей жидкости силовой электроники |
| F24 | - |
| F25 | - |
| F26 | - |
| F27 | - |
| F28 | CPDL - подсветка/свет дверцы зарядного порта |
| F29 | - |
| F30 | ESSCP - насос охлаждающей жидкости системы хранения энергии |
| F31 | - |
| F32 | - |
| F33 | - |
| F34 | ELM5 - внешнее освещение 5 |
| F35 | ELM4 - внешнее освещение 4 |
| F36 | 2025: PFCM - замыкание/закрытие передней части |
| F37 | - |
| F38 | ELM7 - внешнее освещение 7 |
| F39 | ELM3 - внешнее освещение 3 |
| F40 | HCAM DR - подогрев консольного подлокотника водителя HCAM PASS - подогрев консольного подлокотника пассажира |
| F41 | HNSM DR - модуль подогрева шеи водителя HNSM PASS - модуль подогрева шеи пассажира |
| F42 | SPS PASS - переключатель положения пассажирского сиденья SPS DR - переключатель положения водительского сиденья |
| F43 | MCV - основной клапан охлаждающей жидкости |
| F44 | ACM - модуль управления аэродинамической заслонкой PEEV - клапан расширения первичного испарителя |
| F45 | VKS - датчик виртуального ключа CHFV - клапан потока конденсирующего нагревателя ECFV - клапан потока наружного конденсатора |
| F46 | CHIM - модуль интерфейса зарядки PSM - модуль звуковой сирены |
| F47 | PLCM - модуль связи по силовой шине |
| F48 | SAM RF2 - модуль бокового доступа справа спереди 2 |
| F49 | - |
| F50 | SAM RF1 - модуль бокового доступа справа спереди 1 |
| F51 | 2026: PFCM - модуль привода переднего запирающего узла |
| F52 | - |
| F53 | FRT WPR MTR - передний мотор стеклоочистителя |
| F54 | - |
| F55 | - |
| F56 | - |
| F57 | EBCM 2 - электронный блок управления тормозом 2 |
| F58 | - |
| F59 | - |
| F60 | Клаксон |
| F61 | - |
| F62 | 2026: CRFM - модуль вентилятора радиаторного конденсатора |
| F63 | - |
| F64 | SAM RR2 - модуль бокового доступа справа сзади 2 |
| F65 | SAM RR1 - модуль бокового доступа справа сзади 1 |
| F66 | 2025: охлаждающий вентилятор ONE |
| F67 | WPR DICE - противозамерзание стеклоочистителя |
| F68 | - |
| F69 | - |
| F70 | Общий провод реле катушек |
| F71 | PRK EMBL LT - лампа парковочного эмблемного огня FT GRILL LT - передняя решеточная лампа |
| F72 | - |
| F73 | NHT VSN WSH - омыватель камеры ночного видения |
| F74 | - |
| F75 | - |
| F76 | - |
| F77 | - |
| F78 | - |
| F79 | - |
| F80 | - |
| F81 | - |
| F82 | Передний насос омывателя |
| F83 | Насос омывателя камеры |
Блок предохранителей панели приборов
Блок предохранителей панели приборов

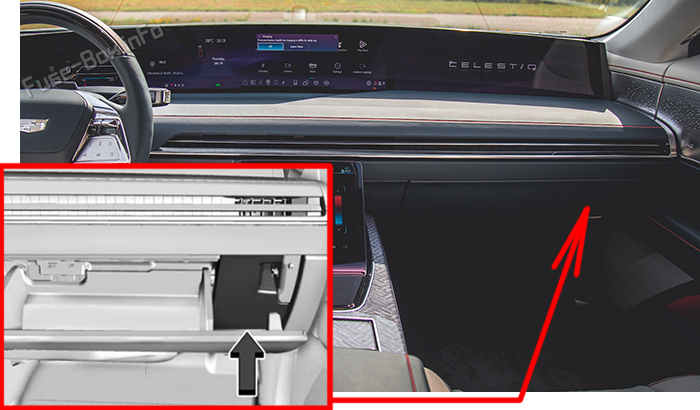

Расположение блока предохранителей
Блок предохранителей панели приборов расположен за ящиком для перчаток. Снимите панель, начиная с нижней части. Как только защелки панели будут отключены, выступы у нижней кромки двери могут отстегнуться от панели приборов, что позволит снять дверь.

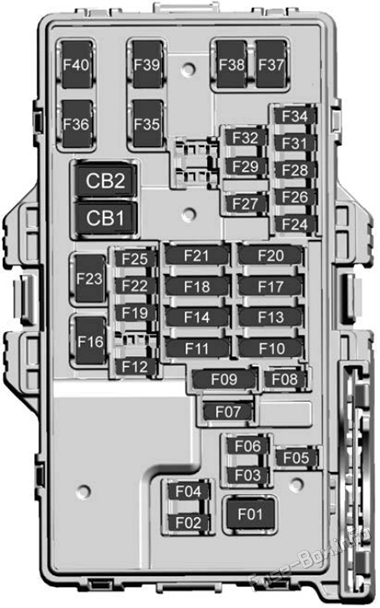

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | FRT BLWR - передний нагнетатель |
| F02 | VCU 2 - модуль виртуальной панели приборов 2 |
| F03 | SCL - блокировка рулевой колонки |
| F04 | ELM 2 - модуль внешнего освещения 2 |
| F05 | BCM2 - модуль управления кузовом 2 |
| F06 | VCU - модуль виртуальной панели приборов |
| F07 | STR WHL CONTROL - элементы управления на рулевом колесе |
| F08 | TCP - платформа телематического управления |
| F09 | HVAC OUT LT MOD - модуль выхода системы отопления, вентиляции и кондиционирования воздуха ETRS - электронный выбор диапазона трансмиссии EPB - переключатель электронного стояночного тормоза |
| F10 | UCDO - универсальный пульт управления гаражной дверью ETC - система автоматической оплаты проезда RLH - датчик дождя, света и влажности FPI - система развлечений для переднего пассажира MFC - многофункциональное управление ILSS - датчик индикатора света и солнечного излучения |
| F11 | HTD DR ARMREST DRV 2 - подогрев бокового подлокотника водителя 2 HTD DR ARMREST DRV - Подогреваемый подлокотник дверного блока водителя HTD DR ARMREST PASS 2 - Подогреваемый подлокотник дверного блока пассажира 2 HTD DR ARMREST PASS - Подогреваемый подлокотник дверного блока пассажира |
| F12 | SCL- Блокировка рулевой колонки |
| F13 | 2026: SDM - Модуль датчиков и диагностики AOS - Автоматический датчик присутствия TPIM - Модуль тягового инвертора |
| F14 | IPE - Интегрированная силовая электроника LIB48V - Литий-ионная батарея 48 В EBCM - Модуль электронного управления тормозной системой AQS - Датчик качества воздуха ICCM - Модуль интегрированного контроля шасси ISRVM - Внутреннее зеркало заднего вида |
| F15 | - |
| F16 | AC ELEC COMP - Электрический компрессор кондиционера |
| F17 | SRRS - Датчики радаров короткого диапазона FCM - Модуль передней камеры LRR - Радар дальнего действия |
| F18 | SDM - Модуль датчиков и диагностики ELM - Модуль наружного освещения ETC - Электронная система сбора платы на дорогах IPMS - Датчик частиц в салоне |
| F19 | TPIM - Модуль тягового инвертора |
| F20 | CCM - Модуль центрального шлюза AQI - Ионизатор качества воздуха |
| F21 | FCC - Передний командный центр HVSL - Блокировка высоковольтной системы |
| F22 | VICM - Модуль интеграции систем автомобиля |
| F23 | 2025: POWER OUTLET – Auxiliary USB ROW 1 / Auxiliary USB ROW 2 2026: USB ACC - Задняя розетка USB питания |
| F24 | WCM 2 - Модуль беспроводной зарядки 2 WCM - Модуль беспроводной зарядки VKM - Модуль виртуального ключа DLC - Разъём линии данных |
| F25 | Запасной |
| F26 | ELM - Модуль наружного освещения |
| F27 | AUX A/V - Дополнительное аудио/видео (2025-2026) VCD - Виртуальная приборная панель (2025-2026) VCD 1 - Виртуальная приборная панель 1 (2025-2026) JACK - Дополнительное аудио/видео (2025) CONNECTOR - USB TVR (2025) |
| F28 | ELM 6 - Модуль наружного освещения 6 |
| F29 | BCM1 - Модуль управления кузовными системами 1 |
| F30 | - |
| F31 | BCM3 - Модуль управления кузовными системами 3 |
| F32 | HSWM - Модуль подогрева рулевого колеса |
| F33 | - |
| F34 | SCPM - Модуль положения рулевой колонки |
| F35 | SAM LF2 - Модуль бокового доступа левый передний 2 |
| F36 | 2025: Управление двигателем вентилятора задней части 2026: AMP 1 - Усилитель 1 |
| F37 | HDLMP RT - Фара справа |
| F38 | HDLMP LT - Фара слева |
| F39 | BCM4 - Модуль управления кузовными системами 4 |
| F40 | SAM LF - Модуль бокового доступа левый передний |
| CB1 | Запасной |
| CB2 | Запасной |
Блок предохранителей багажного отделения
Блок предохранителей багажного отделения

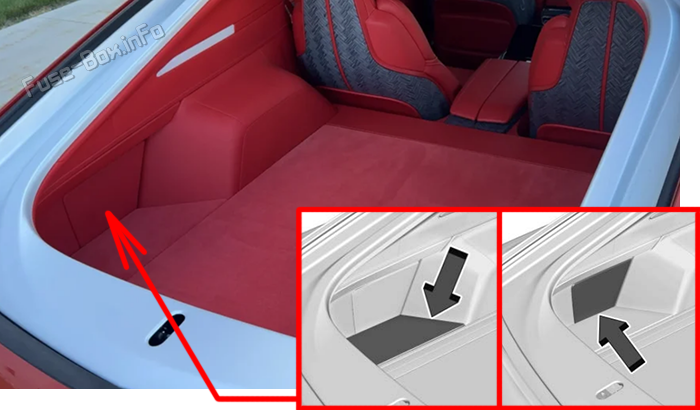

Расположение блока предохранителей
Блок предохранителей в заднем отсеке находится за крышкой с водительской стороны. Поднимите боковую панель пола прямо вверх, чтобы высвободить клипсы панели. Снимите панель, начиная с нижней части. После снятия клипс снизу дверь может отсоединиться от панели приборов для снятия двери.
Схемы блока предохранителей

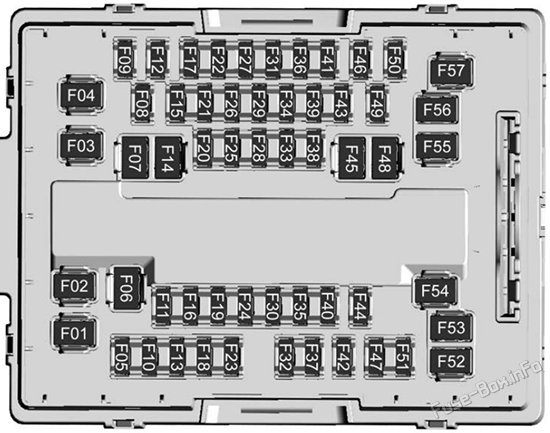

Верх
| № | Назначение |
|---|---|
| F01 | MSM DR - Модуль памяти сиденья водителя |
| F02 | MSM PASS - Модуль памяти сиденья пассажира |
| F03 | MSM LR - Модуль памяти сиденья заднего левого |
| F04 | VLM - Модуль выравнивания уровня автомобиля |
| F05 | ICCM - Модуль интегрированного управления шасси |
| F06 | 2025: AMPLIFIER - Аудио ONE_BAT 1 |
| F07 | WNDW MTR RF - Мотор стеклоподъемника правого переднего WNDW MTR RR - Мотор стеклоподъемника правого заднего |
| F08 | HVAC DISP R - Задний дисплей климат-контроля |
| F09 | TLMP RHT - Задний фонарь справа |
| F10 | HTD DR ARMREST PASS R - Подогреваемый задний подлокотник дверного блока пассажира |
| F11 | SPARE |
| F12 | SAM LR2 - Модуль бокового доступа слева сзади 2 |
| F13 | TLMP LFT - Левый задний фонарь |
| F14 | HSM LR - Модуль подогрева заднего левого сиденья |
| F15 | TPIM1 - Модуль тягового инвертора мощности 1 DR SHD SWTCH R - Задние переключатели затемнения дверей |
| F16 | SPARE |
| F17 | NVM - Модуль ночного видения |
| F18 | TPIM2 - Модуль тягового инвертора мощности 2 |
| F19 | SPARE |
| F20 | SADOD - Датчики обнаружения объектов бокового доступа дверей |
| F21 | RFR - Радиоприемник функций |
| F22 | VKS - Датчики виртуального ключа |
| F23 | SADS - Система полуактивного демпфирования подвески |
| F24 | 2025: Инвертор тяговой мощности BAT‑3 |
| F25 | AFL_AHL- Автоматическое дальнее освещение и выравнивание уровня фар AMP 3 - Аудиоусилитель 3 |
| F26 | VLM - Модуль выравнивания автомобиля |
| F27 | PAM - Модуль помощи при парковке |
| F28 | AMP 3 - Аудиоусилитель 3 |
| F29 | RSI DISP RR - Информационно-развлекательный блок заднего правого сиденья |
| F30 | SPARE |
| F31 | AAS - Дополнительный датчик сигнализации PFA - Предупреждение о пешеходах |
| F32 | MSM LR - Модуль памяти левого заднего сиденья MSM RR - Модуль памяти правого заднего сиденья |
| F33 | 2025: Системы сенсинга и диагностики / Автоматического определения сиденья CO_DRIVER |
| F34 | VKBM - Резервный модуль виртуального ключа RSI - Модуль информации и развлечений заднего сиденья |
| F35 | APM 48V - Вспомогательный силовой модуль 48 В VDM - Модуль данных автомобиля |
| F36 | ARS - Активный задний спойлер |
| F37 | HCAM RR - Модуль подогрева правого заднего консольного подлокотника |
| F38 | SPARE |
| F39 | MSM RF - Модуль памяти правого переднего сиденья MSM LF - Модуль памяти левого переднего сиденья |
| F40 | SPARE |
| F41 | RSI DISP LR - Экран мультимедиа заднего левого сиденья |
| F42 | ARC REAR - Задний модуль активного контроля крена |
| F43 | WCM 4 - Модуль беспроводной зарядки 4 WCM 3 - Модуль беспроводного управления 3 |
| F44 | SPARE |
| F45 | PWR WDW LF - Электростеклоподъемник левого переднего PWR WDW LR - Электростеклоподъемник левого заднего |
| F46 | ACP3 - Вычислительная платформа ADAS 3 |
| F47 | ROOF RGB - Модуль цветной подсветки крыши |
| F48 | HSM LR - Модуль подогрева заднего левого сиденья |
| F49 | HCAM LR - Модуль подогрева левого заднего консольного подлокотника |
| F50 | HDAM LR - Модуль подогрева левого заднего дверного подлокотника |
| F51 | OBCM2 - Модуль бортового зарядного устройства 2 |
| F52 | MSM RR - Модуль памяти правого заднего сиденья |
| F53 | HSM RR - Модуль подогрева заднего правого сиденья |
| F54 | AMP 1 - Аудиоусилитель 1 |
| F55 | HSM RR - Модуль подогрева заднего правого сиденья |
| F56 | SAM LR - Модуль бокового доступа левого заднего |
| F57 | SPARE |

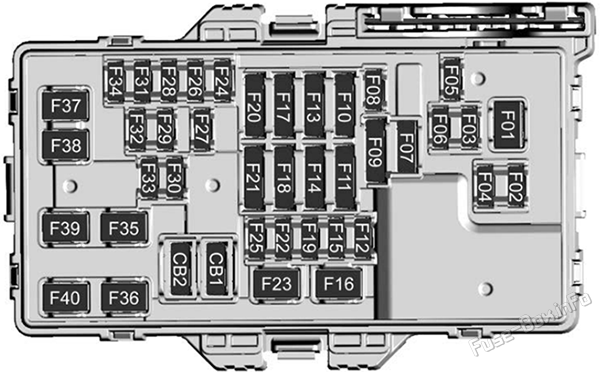

Нижняя часть
| № | Назначение |
|---|---|
| F01 | HSM LF - Модуль подогрева левого переднего сиденья |
| F02 | SPARE |
| F03 | MBM RF - Модуль памяти боковой поддержки правого переднего MBM LF - Модуль памяти боковой поддержки левого переднего |
| F04 | BATT TNDR APO - Выход дополнительного питания для обслуживания аккумулятора |
| F05 | AMP2 2 - Аудиоусилитель 2_2 |
| F06 | DSP LF - Панель переключателей двери слева спереди |
| F07 | - |
| F08 | - |
| F09 | MBM RR - модуль подушки с эффектом памяти, задний правый MBM LR - модуль подушки с эффектом памяти, левый задний |
| F10 | - |
| F11 | HTD/COOL SCM RR - подогреваемый/охлаждаемый модуль подушки сиденья, задний правый HTD/COOL SBM RR - подогреваемый/охлаждаемый модуль спинки сиденья, задний правый |
| F12 | SPARE |
| F13 | HTD/COOL SBM LF - подогреваемый/охлаждаемый модуль спинки сиденья, передний левый HTD/COOL SCM LF - подогреваемый/охлаждаемый модуль подушки сиденья, передний левый |
| F14 | 2026: ESTOP / SPARE |
| F15 | SPARE |
| F16 | 2026: задний вентилятор |
| F17 | HTD/COOL SBM RF - подогреваемый/охлаждаемый модуль спинки сиденья, передний правый HTD/COOL SCM RF - подогреваемый/охлаждаемый модуль подушки сиденья, передний правый |
| F18 | HDRST RF - подголовник правого переднего сиденья HDRST LF - подголовник левого переднего сиденья HDRST LR - подголовник левого заднего сиденья HDRST RR - подголовник правого заднего сиденья |
| F19 | 2026: COOL BOX - блок охлаждения |
| F20 | - |
| F21 | RFSI - информационно-развлекательный модуль правого переднего сиденья RSI - информационно-развлекательный модуль заднего сиденья |
| F22 | SPARE |
| F23 | SPARE |
| F24 | - |
| F25 | SPARE |
| F26 | HTD NCK SCRF RR - подогреваемый воротник шеи, задний правый |
| F27 | DSP RF - панель дверного выключателя правой передней двери |
| F28 | HTD NCK SCRF LR - подогреваемый воротник шеи, левый задний |
| F29 | HTD/COOL SBM LR - подогреваемый/охлаждаемый модуль спинки сиденья, левый задний HTD/COOL SCM LR - подогреваемый/охлаждаемый модуль подушки сиденья, левый задний |
| F30 | - |
| F31 | AMP 2_1 - аудиоусилитель 2_1 |
| F32 | - |
| F33 | - |
| F34 | VLTS - солнцезащитный экран переменной светопропускаемости WSM BACK - модуль заднего блока солнцезащитной шторки лобового стекла |
| F35 | HSM LF - модуль подогрева сиденья, левый передний |
| F36 | PTM - модуль задней двери с электрическим приводом |
| F37 | SPARE |
| F38 | SPARE |
| F39 | HSM RF - модуль подогрева сиденья, правый передний |
| F40 | HSM RF2 - модуль подогрева сиденья, правый передний 2 |
| CB1 | - |
| CB2 | - |
