Предохранители и реле Предохранители и реле Cadillac Escalade IQ (2025-2026)
Схемы относятся к указанным годам и вариантам Предохранители и реле Cadillac Escalade IQ (2025-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.
С 2025 года доступна полностью электрическая Cadillac Escalade IQ. В этой статье вы найдете диаграммы предохранителей Cadillac Escalade IQ 2025 и 2026, получите информацию о расположении предохранителей внутри автомобиля и узнаете назначение каждого предохранителя (раскладка предохранителей).
Схема размещения предохранителей Escalade IQ 2025-2026
Содержание
Блок предохранителей подкапотного отсека
Блок предохранителей подкапотного отсека

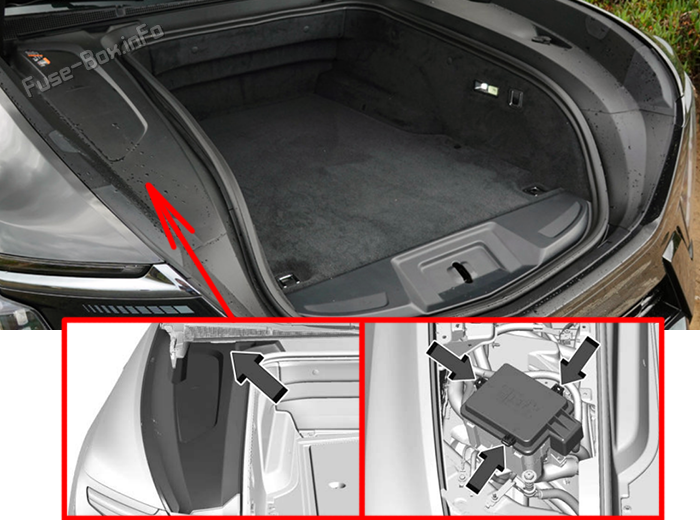

Расположение блока предохранителей
Блок предохранителей подкапотного отсека расположен под крышкой и боковым кожухом в подкапотном отсеке. Снимите защиту, начиная сверху. После снятия зажимов кожуха нижние защёлки можно освободить для снятия левой боковой крышки доступа. Чтобы открыть крышку блока, нажмите защёлки сбоку и сзади и потяните крышку вверх.

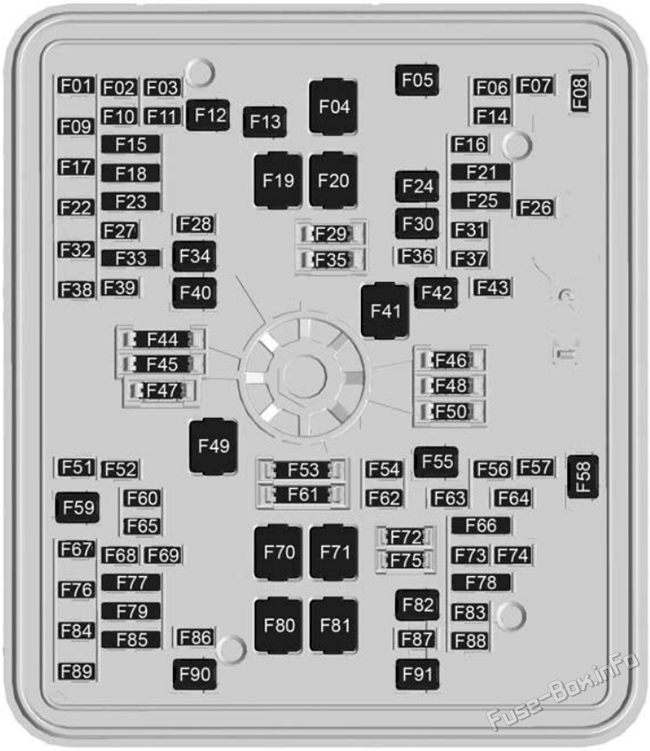

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | HVSM_DR1 - Модуль с подогревом и вентиляцией сиденья водителя 1 |
| F02 | HVAC VLV - Клапан отопления, вентиляции и кондиционирования |
| F03 | SADS - Система полуактивного демпфирования |
| F04 | - |
| F05 | - |
| F06 | ACEC/CCCP - Электрический компрессор кондиционера / CCCP |
| F07 | ESSCP - Насос охлаждающей жидкости системы хранения энергии |
| F08 | - |
| F09 | PECP - Насос электрического охлаждения |
| F10 | HVSM - Модуль с подогревом и вентиляцией сиденья |
| F11 | - |
| F12 | - |
| F13 | TRLR_CONNECTOR - Разъем прицепа |
| F14 | - |
| F15 | ALC1 - Автоматическая система выравнивания |
| F16 | - |
| F17 | HVSM_DR 2 - Модуль с подогревом и вентиляцией сиденья водителя 2 |
| F18 | Запасной |
| F19 | - |
| F20 | - |
| F21 | - |
| F22 | IRM_ARSHTR - Интегрированный модуль хладагента и кондиционирования |
| F23 | Запасной |
| F24 | - |
| F25 | - |
| F26 | - |
| F27 | Парковочная лампа |
| F28 | - |
| F29 | Запасной |
| F30 | TRANS OIL PMP1 - Насос трансмиссионного масла 1 |
| F31 | - |
| F32 | FPA - Передний парковочный ассистент |
| F33 | TRLR REV LAMP - Запасная задняя лампа прицепа |
| F34 | TIM1 - Модуль интерфейса прицепа 1 |
| F35 | Запасной |
| F36 | TPIM1 - инвертор тягового привода модуль 1 |
| F37 | - |
| F38 | TRLR_STP_TRN_LT - Левый стоп-переключатель прицепа |
| F39 | TRLR_STP_TRN_RT - Правый стоп-переключатель прицепа |
| F40 | VLM_MTR - Мотор модуля выравнивания кузова |
| F41 | - |
| F42 | - |
| F43 | - |
| F44 | Запасной |
| F45 | Запасной |
| F46 | Запасной |
| F47 | Запасной |
| F48 | Запасной |
| F49 | TBPM - Модуль тормозного контроля прицепа |
| F50 | Запасной |
| F51 | WASHER NV/UC |
| F52 | - |
| F53 | Запасной |
| F54 | PFCM - Модуль управления передней системой закрытия |
| F55 | - |
| F56 | - |
| F57 | - |
| F58 | Передний стеклоочиститель |
| F59 | TIM2 - Модуль интерфейса прицепа 2 |
| F60 | - |
| F61 | Запасной |
| F62 | ELM 3 - Модуль наружного освещения 3 |
| F63 | Обогрев бардачка |
| F64 | - |
| F65 | ELM 5 - Модуль наружного освещения 5 |
| F66 | Запасной |
| F67 | EMBLEM LAMP |
| F68 | HDLP_LT/AUX PRK LAMP LT - левая фара/ дополнительная парковочная лампа слева |
| F69 | Реле управления задним стеклоочистителем |
| F70 | EBCM1 - Модуль управления электронным тормозом 1 |
| F71 | DC/AC INV |
| F72 | Запасной |
| F73 | - |
| F74 | GRILLE LAMP |
| F75 | Запасной |
| F76 | HDLP RT/AUX PRK LAMP RT - правая фара/ дополнительная парковочная лампа справа |
| F77 | MCV - Основной клапан системы охлаждения PSM - Модуль пассажирского сиденья |
| F78 | задний стеклоочиститель DE-ICER |
| F79 | FT RADAR AFL/AHL - Адаптивное дальнее освещение и автоматическое выравнивание фар |
| F80 | IEC RT 2 - Правый внутренний электроцентр 2 |
| F81 | - |
| F82 | - |
| F83 | - |
| F84 | - |
| F85 | VDM Запасной |
| F86 | Сигнал |
| F87 | FRT WSHR PMP |
| F88 | REAR WSHR PMP |
| F89 | - |
| F90 | - |
| F91 | - |
Блок предохранителей приборной панели
Блок предохранителей приборной панели

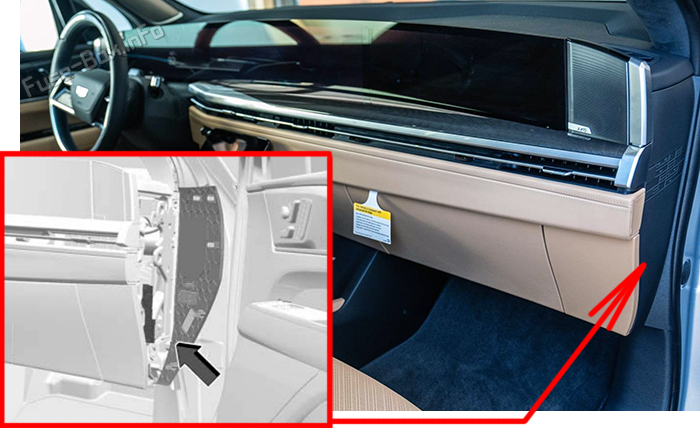

Расположение блока предохранителей
Дверь входа предохранителя приборной панели находится на пассажирском боковом крае приборной панели.
Доступ к предохранителям:
- Снимите панель, начиная с верхней части.
- После выключения зажимов на панели вкладки внизу двери могут выключаться из приборной панели для снятия двери.
- Чтобы перезагрузить дверь, поместить нижние вкладки в слоты и повернуть дверь в положение, нажимая клипы.

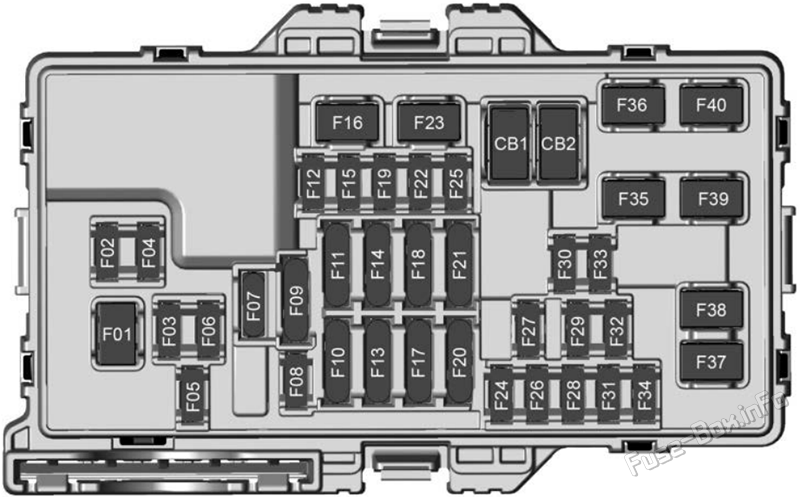

Схема блока предохранителей
| № | Назначение |
|---|---|
| F01 | Мотор переднего вентилятора |
| F02 | Модуль регулировки рулевой колонки |
| F03 | VKBM - Резервный модуль виртуального ключа |
| F04 | 2025: AMP3 - Amplifier 3 |
| F05 | BCM 2 - контроль кузова модуль 2 |
| F06 | BCM 4 - контроль кузова модуль 4 |
| F07 | Clock Spring |
| F08 | TBCS/EPB - Переключатель тормозного управления прицепом/электропарковый тормоз |
| F09 | RSE - Задняя система развлекательного видео SDM/AOS- Mодуль обнаружения и диагностики / датчик автоматического определения пассажира |
| F10 | ночное видение модуль FCC_MFC_HAQI - Передний командный центр/многофункциональное управление/ионизатор качества воздуха HVAC |
| F11 | TVR USB - Видеорегистратор с USB RSI USB - Развлекательный модуль заднего ряда USB |
| F12 | Замок рулевой колонки |
| F13 | DLC - Connector кабель Data Link Connector Замок рулевой колонки |
| F14 | 2025: Модуль интерфейса прицепа OBD ENG - Бортовая диагностика двигателя 2026: IECR_BDYELEC_TIM - Правый внутренний электрический блок кузова Модуль интерфейса прицепа |
| F15 | IPMS/Cooler Box - Датчик взвешенных частиц в салоне / модуль cooler box |
| F16 | ELM 7 - Модуль наружного освещения 7 |
| F17 | TPIM2 VBAT2 - Инвертор тягового привода модуля VBAT2 TPIM1 VBAT3 - Инвертор тягового привода модуля VBAT3 |
| F18 | ESTOP/ISRVM - Электрическое управление/внутреннее зеркало заднего вида ESTOP/Seat Fan - Электростоп/вентилятор сиденья |
| F19 | VICM TPIM IGN - Модуль интеграции автомобиля / инвертор тягового привода (режим IGN) |
| F20 | SVICM - Боковой модуль интеграции автомобиля CGM - Центральный шлюзовой модуль |
| F21 | FF 20 DISPLAY - Дисплей Free Form 20 дюймов FF 35 DISPLAY - Дисплей Free Form 35 дюймов |
| F22 | Задний стеклоочиститель |
| F23 | Дополнительная розетка питания багажного отсека (APO) |
| F24 | Датчик дождя/Handsfree OnStar (OHC)/Камера |
| F25 | USB Charge Port/ Auxiliary Power Outlet (USB-разъем и дополнительная розетка питания APO, альтернативный AC заряд) |
| F26 | ELM 6 - Модуль наружного освещения 6 |
| F27 | HVSL - Блокировка безопасности высоковольтной системы |
| F28 | ELM 1 - Модуль наружного освещения 1 |
| F29 | VCU - Блок виртуальной приборной панели |
| F30 | Запасной |
| F31 | BCM 3 - контроль кузова модуль 3 |
| F32 | HSWM - Модуль с подогревом руля |
| F33 | Запасной |
| F34 | DSP/SEAT/LATCH/RFR - Панель переключателей двери/сиденья/LATCH/приёмник удаленного управления |
| F35 | Запасной |
| F36 | Мотор заднего вентилятора климат-контроля |
| F37 | Запасной |
| F38 | ELM 4 - Модуль наружного освещения 4 |
| F39 | SAM LT2 - Модуль ситуационного восприятия 2 |
| F40 | SAM RT1 - Модуль ситуационного восприятия 1 |
| CB1 | APO ROW 2 - вспомогательная розетка питания 2 |
| CB2 | Запасной |
Блок предохранителей багажного отсека
Блок предохранителей багажного отсека

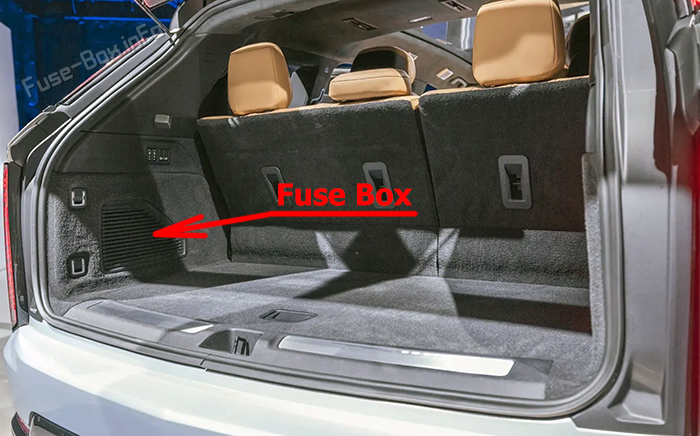

Расположение блока предохранителей
Задний блок предохранителя находится за крышкой заднего отделения со стороны водителя. Удалить панель, начиная с нижней части. После выключения зажимов на панели вкладки внизу двери могут выключаться из приборной панели для снятия двери.

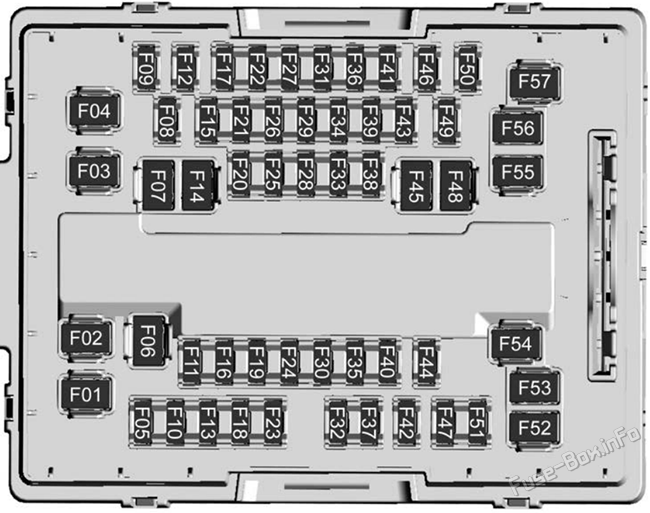

Диаграммы предохранителей
| № | Назначение |
|---|---|
| F01 | BLWR_REAR 3RD RW - Задний вентилятор третьего ряда |
| F02 | Window_RT - Правое окно |
| F03 | Задняя дверь |
| F04 | FSM - Модуль складывания сиденья |
| F05 | ACP3/4 - Контроллер полного привода |
| F06 | RR DEFOG - обдув заднего стекла |
| F07 | MSM ROW2 - Модуль памяти сидений второго ряда |
| F08 | TPIM BAT1 - Модуль инвертора тягового привода, батарея 1 |
| F09 | TAIL LAMPS RT - Правые задние фонари |
| F10 | AMP 4 - Усилитель 4 |
| F11 | GLS_BREAK - Датчик разбития стекла |
| F12 | Задний стеклоочиститель |
| F13 | TAIL LAMPS LT - Левые задние фонари |
| F14 | MSM DRIVER - Модуль памяти водительского сиденья |
| F15 | LUMBAR_DR - Поддержка поясницы водителя |
| F16 | Запасной |
| F17 | FRT HTD/VENTED1 - Передний подогрев/вентиляция сиденья 1 |
| F18 | LUMBAR_CD - Поддержка поясницы переднего пассажира |
| F19 | 2026: Liftglass |
| F20 | RSI - Развлекательная система заднего ряда |
| F21 | RFA - Модуль актуатора радиочастотной системы |
| F22 | CHARGE PORT/PLCM - Порт зарядки/модуль общения по силовой линии |
| F23 | 2205: HVAC Display/WCM - Дисплей HVAC / модуль беспроводной зарядки 2206: HVAC Display/WCM - Дисплей HVAC / модуль беспроводной зарядки FPI - Развлекательный модуль переднего пассажира |
| F24 | CEH/OBCM2 - Электронагреватель/бортовой зарядный модуль 2 |
| F25 | WCS REAR - Задняя беспроводная система зарядки |
| F26 | TAIL LAMPS LT2 - Левые задние фонари 2 |
| F27 | APA - автоматическая парковочная помощь |
| F28 | VKS/TTPM - Датчик виртуального ключа / контроль давления в шинах прицепа |
| F29 | REAR SRR/SSRR - Задний датчик/датчик малого радиуса |
| F30 | Запасной |
| F31 | TCP - OnStar |
| F32 | MEM_ST CODR - Модуль памяти пассажирского сиденья |
| F33 | LT_DSP - Левая панель переключателей двери |
| F34 | BCM1 - Блок управления кузовом 1 |
| F35 | TPIM 2 BAT1 - Инвертор тягового привода батареи 1 |
| F36 | APM Low Power - Модуль питания аксессуаров с пониженной мощностью |
| F37 | POWER FOLD/TUMBLE RT - Привод складывания/складывания вниз правой стороны |
| F38 | WCS/VKM - Система беспроводной зарядки и модуль виртуального ключа |
| F39 | MEM_ST DR - Модуль памяти водительского сиденья |
| F40 | Запасной |
| F41 | Защёлка двери |
| F42 | HVSM R0W2 RT1 - Модуль с подогревом и вентиляцией сиденья второго ряда справа 1 |
| F43 | TAIL LAMP R2 - Правая лампа 2 |
| F44 | FOLD SEATS PARK |
| F45 | SAM RT 2 - Правый боковой модуль доступа 2 |
| F46 | ELM 2 - Модуль наружного освещения 2 |
| F47 | HVSM ROW2 RT2 - Модуль с подогревом и вентиляцией сиденья второго ряда справа 2 |
| F48 | MSM CO_DRIVER - Модуль памяти сиденья переднего пассажира |
| F49 | POWER FOLD/TUMBLELT - Привод складывания/складывания вниз левой стороны |
| F50 | HVSM ROW2 LT1 - Модуль с подогревом и вентиляцией сиденья второго ряда слева 1 |
| F51 | FRT HTD/VENTED2 - Передний подогрев/вентиляция сиденья 2 |
| F52 | SAM LT1 - Левый боковой модуль доступа 1 |
| F53 | 2026: WINDOW LT - Левое окно |
| F54 | Запасной |
| F55 | 2025: WINDOW LT - Левое окно 2026: AMP - Amplifier |
| F56 | MSM ROW2 RIGHT - Модуль памяти сидений второго ряда справа |
| F57 | AMP - Усилитель |
