Схема предохранителей Cadillac Lyriq 2023-2026
Содержание
Взрывной ящик для компенсационного предохранителя пассажиров
Взрывной ящик для компенсационного предохранителя пассажиров
Расположение блока предохранителей

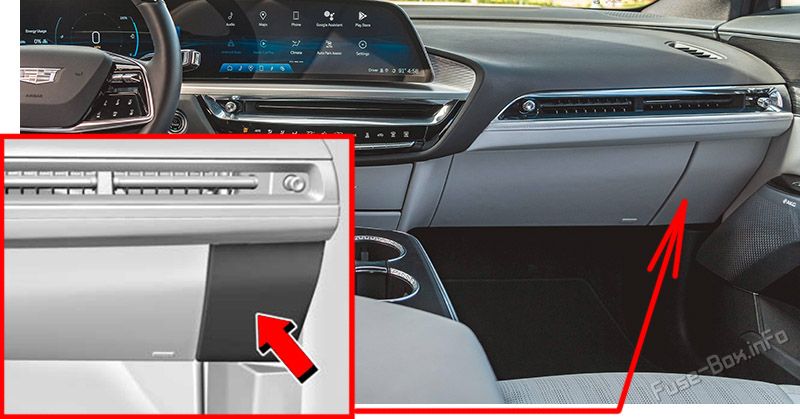

Предохранитель приборной панели справа от бардачки.
Доступ к предохранителям:
- Снимите панель, начиная с верхней части.
- После выключения клипов на панели вкладки внизу двери могут выключаться из приборной панели для снятия двери.
- Чтобы перезагрузить дверь, поместить нижние вкладки в слоты и повернуть дверь в положение, нажимая клипы.

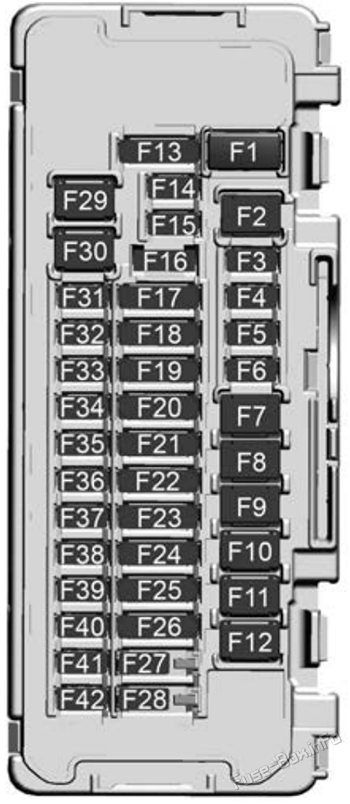

Схема блока предохранителей
| № | Назначение |
|---|---|
| F1 | - |
| F2 | Дополнительная розетка питания на приборной панели / прикуриватель |
| F3 | - |
| F4 | Порт USB и дополнительная розетка питания переменного тока 150W |
| F5 | Замок рулевой колонки |
| F6 | Модуль внешнего освещения 1 |
| F7 | Amplifier (Base) |
| F8 | Замок правой двери |
| F9 | Замок левой двери |
| F10 | Модуль положения рулевой колонки |
| F11 | Вычислительная платформа 4 |
| F12 | - |
| F13 | Модуль управления прицепом и процессор управления электрификацией (инверторы тягового привода 1 и 2) / модуль интеграции автомобиля |
| F14 | Headlamps |
| F15 | правая фара |
| F16 | Замок рулевой колонки / возвратная пружина |
| F17 | Вентиляторы сидений пассажира и водителя |
| F18 | Дисплей виртуальной приборной панели и радар короткого радиуса |
| F19 | Блок переключателей Miscellaneous 2 / электронный сбор платы / датчик PM в салоне / вспомогательный отражающий световой дисплей и Miscellaneous 1 / модуль управления электронными тормозами / модуль внешнего освещения / модуль обнаружения и диагностики / внутреннее зеркало заднего вида |
| F20 | Блок управления кузовом 1 и модуль интеграции автомобиля |
| F21 | Long Range Radar - Rear and Electric Park Brake Switch / Electronic Transmission Range Select Shifter Module - Дальний радар сзади и датчик стояночного электротормоза / модуль переключения диапазона трансмиссии |
| F22 | 2023: Модуль виртуального ключа / резервный модуль виртуального ключа / резервный разъем 2024-2026: Virtual Key Module/ Virtual Key Backup Module/ Auxiliary Jack and ADAS Compute Platform 3 - Модуль виртуального ключа, резервный модуль, Auxiliary Jack и вычислительная платформа ADAS 3 |
| F23 | Правый и левый задний фонарь |
| F24 | Универсальная помощь парковки / автоматическая парковка / предупреждение слепой зоны и модуль диагностики датчиков / автоматическое определение пассажира |
| F25 | Вычислительная платформа 2 / модуль расчета внешних объектов / передняя камера / многофункциональное управление и контроль водителя / центральный шлюзовой модуль / диагностический разъём / монитор данных автомобиля |
| F26 | Процессор электрификации, батарея 2 / компрессор кондиционера с электроприводом и дисплей HUD / дисплей HVAC |
| F27 | Блок управления кузовом 3 |
| F28 | Блок управления кузовом 2 |
| F29 | Amplifier (Uplevel) |
| F30 | Блок управления кузовом 4 |
| F31 | Модуль обработки видео / SD-карта / датчик индикаторного света и солнечного сенсора / надкрыковый пульт |
| F32 | Модуль подогрева рулевого колеса |
| F33 | Дальний радар спереди / лидар |
| F34 | Модуль внешнего освещения 2 |
| F35 | левая фара |
| F36 | Блок виртуальной приборной панели, батарея 1 |
| F37 | Платформа телематической связи (OnStar) |
| F38 | Модуль беспроводной зарядки |
| F39 | Блокировка системы высокого напряжения |
| F40 | Блок виртуальной приборной панели, батарея 2 |
| F41 | Модуль внешнего освещения 6 |
| F42 | - |
Спереди - коробка предохранителя
Спереди - коробка предохранителя
Расположение блока предохранителей

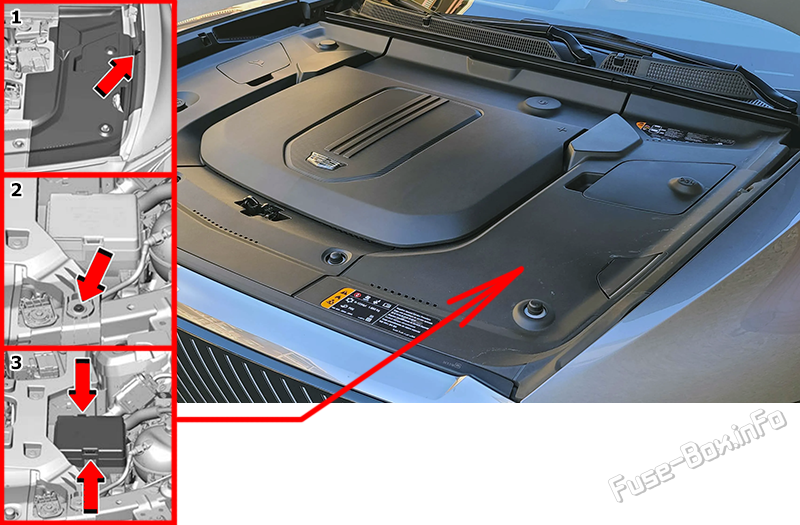

В нижней части корпуса под крышкой и боковым экраном находится плавкий предохранитель.
К доступу:
- Отстегнуть правую сторону экрана и снять правую боковую крышку доступа;
- Убрать болт М6 для доступа к предохранительному блоку;
- Откройте обложку предохранителя – нажмите зажимы сбоку и назад и вытяните обложку.

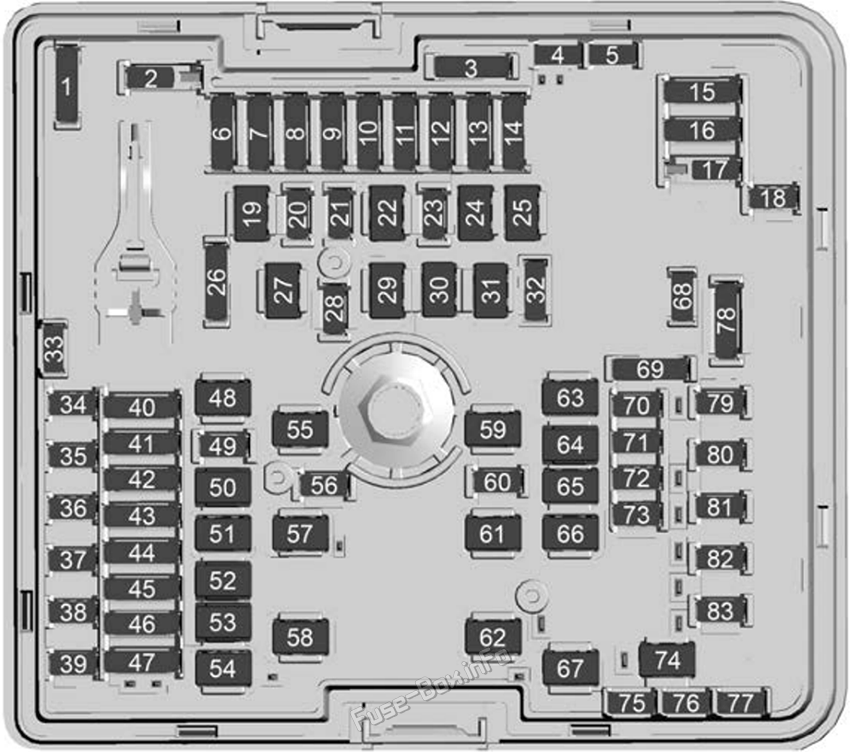

Схема блока предохранителей
| № | Назначение |
|---|---|
| 1 | Spare |
| 2 | - |
| 3 | Spare |
| 4 | Spare |
| 5 | Spare |
| 6 | Модуль памяти сиденья / модуль памяти боковой опоры |
| 7 | Клапан расширения основного испарителя / клапан расширения вторичного испарителя и клапан потока внешнего конденсатора / клапан потока конденсирующего нагревателя |
| 8 | Главный клапан основного контура охлаждения двигателя и электрический компрессор кондиционера |
| 9 | Насос охлаждающей жидкости силовой электроники и система охлаждения накопителя энергии |
| 10 | - |
| 11 | - |
| 12 | Процессор электрификации (инвертор тягового привода 2) и модуль бортовой зарядки 2 |
| 13 | - |
| 14 | - |
| 15 | Световые фонари парковки прицепа |
| 16 | Лампа заднего хода прицепа |
| 17 | - |
| 18 | Освобождение бардачка |
| 19 | - |
| 20 | - |
| 21 | Электропривод двери зарядного порта |
| 22 | Инвертор переменного и постоянного тока |
| 23 | - |
| 24 | - |
| 25 | - |
| 26 | Spare |
| 27 | - |
| 28 | Модуль контроля электронного сбора платы |
| 29 | - |
| 30 | Задняя дополнительная розетка питания багажника |
| 31 | Модуль интерфейса прицепа, источник питания 1 |
| 32 | Spare |
| 33 | Spare |
| 34 | Модуль внешнего освещения 5 |
| 35 | Модуль внешнего освещения 4 |
| 36 | - |
| 37 | - |
| 38 | Модуль внешнего освещения 7 |
| 39 | Модуль внешнего освещения 3 |
| 40 | Процессор электрификации (инвертор тягового привода 1), источники 3 и 1 |
| 41 | Панель переключателей дверей и модуль управления высотой подвески 2 |
| 42 | Переключатель положения сиденья и датчик виртуального ключа / датчик дождя, света и влажности |
| 43 | Замок рулевой колонки и модуль интерфейса зарядки |
| 44 | Модуль звукового сигнала и аэро-шторки |
| 45 | Модуль актуатора дистанционных функций и модуль бесконтактного закрытия |
| 46 | Адаптивное дальнее освещение / автоматическое выравнивание фар и модуль предупреждения о пешеходах |
| 47 | Подсвечиваемая решетка / эмблема переднего парковочного огня и полуактивная демпфирующая система |
| 48 | Электропривод задней двери багажника |
| 49 | - |
| 50 | Электропривод подъема левого окна |
| 51 | Система управления высотой подвески 1 |
| 52 | Электропривод подъема правого окна |
| 53 | передний стеклоочиститель |
| 54 | Батарея прицепа |
| 55 | - |
| 56 | Мотор складывания правого сиденья |
| 57 | Модуль управления электробезопасностью тормозов |
| 58 | Передний вентилятор |
| 59 | - |
| 60 | Horn |
| 61 | обдув заднего стекла |
| 62 | Задний вентилятор |
| 63 | Электроприводы люка и солнцезащитной шторки |
| 64 | Электропривод сиденья водителя |
| 65 | Электропривод сиденья пассажира |
| 66 | Модуль вентилятора радиаторного конденсатора |
| 67 | Подогреваемый стеклоочиститель |
| 68 | Spare |
| 69 | Spare |
| 70 | RELAY'S COIL |
| 71 | Заднее подогреваемое сиденье 2 |
| 72 | Переднее подогреваемое сиденье 1 |
| 73 | Мотор складывания левого сиденья |
| 74 | Модуль интерфейса прицепа, источник питания 2 |
| 75 | Spare |
| 76 | Spare |
| 77 | Spare |
| 78 | Левый и правый сигналы поворота прицепа |
| 79 | Заднее подогреваемое сиденье 1 |
| 80 | Переднее подогреваемое сиденье 2 |
| 81 | Отключение вне парковки |
| 82 | Насос омывателя (передний) |
| 83 | Омыватель камеры |
