Предохранители и реле Cadillac XTS 2013-2018
Схемы относятся к указанным годам и вариантам Cadillac XTS 2013-2018. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.
В этой статье рассмотрен Cadillac XTS до рестайлинга, выпускавшийся с 2013 по 2017 год. Здесь вы найдете схемы блоков предохранителей Cadillac XTS 2013, 2014, 2015, 2016 и 2017 годов, сведения о расположении блоков предохранителей в автомобиле, а также назначение каждого предохранителя и реле.
Схема предохранителей Cadillac XTS 2013-2017
Предохранители прикуривателя и розеток питания в Cadillac XTS - предохранители №6 и №7 в блоке предохранителей панели приборов.
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

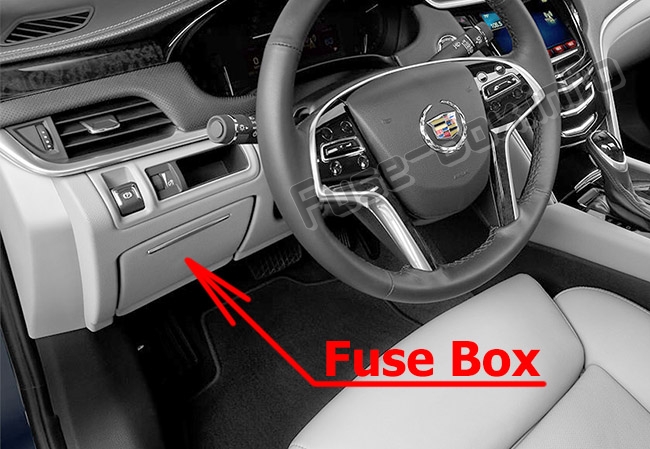

Расположение блока предохранителей
Блок расположен в панели приборов, за вещевым отделением слева от рулевого колеса.

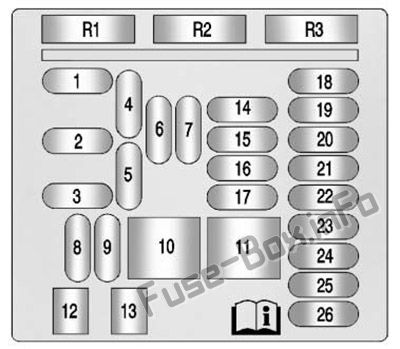

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | 2013-2015: OnStar 2016 Модуль беспроводного зарядного устройства |
| 2 | Модуль управления кузовом 7 |
| 3 | Модуль управления кузовом 5 |
| 4 | Радио |
| 5 | Инфотайнмент и центральные экраны, головное дисплее, блок приборов, развлечение заднего сиденья |
| 6 | розетка питания 1 |
| 7 | розетка питания 2 |
| 8 | Модуль управления кузовом 1 |
| 9 | Модуль управления кузовом 4 |
| 10 | Модуль управления кузовом 8 (функция J-кассей) |
| 11 | Кондиционирование воздуха/обдувка (при наличии соответствующего предохранителя) |
| 12 | Пассажирское сиденье (разъединитель) |
| 13 | Сиденье водителя (отключатель от кирпича) |
| 14 | Диагностический соединитель |
| 15 | Подушки безопасности AOS |
| 16 | Перчаточный ящик |
| 17 | Регулятор кондиционирования воздуха нагретыми установками |
| 18 | 2013-2015:: Предохранитель цепей предохранителей 1, 4 и 5 2016:: материально-техническое обеспечение |
| 19 | Замок электронного рулевого столбца |
| 20 | 2013-2015:: Автоматическое зондирование с помощью засорения 2016:: Телематика (онзвезда) |
| 21 | резерв |
| 22 | Управление рулевым колесом/задний ход |
| 23 | Модуль управления кузовом 3 |
| 24 | Модуль управления кузовом 2 |
| 25 | 2013-2015 Модуль замка колонки 2016:: Мощность рулевого управления |
| 26 | AC/DC Инвертер |
| Реле | |
| R1 | Релей перчаточной коробки |
| R2 | 2013: не используется 2014-2016:: Релей материально-технического обеспечения |
| R3 | Сохраняемая аксессуарная мощность/приемная система |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

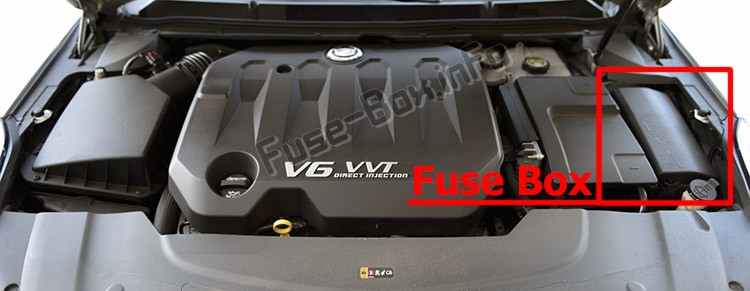

Расположение блока предохранителей

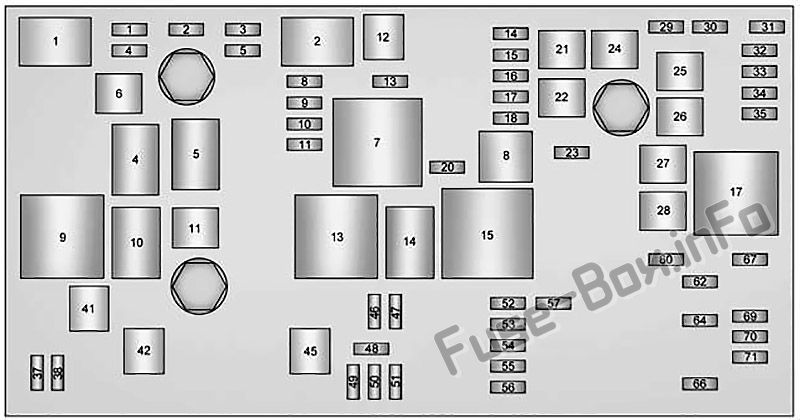

Схема блока предохранителей
| № | Описание |
|---|---|
| Мини-функции | |
| 1 | Модуль управления трансмиссией — батарея |
| 2 | Батарея для управления двигателем |
| 3 | Сцепление с компрессором |
| 4 | не используется |
| 5 | Модуль управления двигателем |
| 8 | Крутящиеся ручки зажигания — даже (шестой цилиндр) |
| 9 | К Котлы зажигания — странные (шестой цилиндр) |
| 10 | Модуль управления двигателем - переключенная батарея (из релей модуля управления двигателем) |
| 11 | Шесть цилиндров: посткатализатор для преобразователя кислородного датчика, датчик массового воздушного потока, датчик Flex топливного датчика |
| 13 | Модуль управления трансмиссией и модуль управления топливной системой |
| 14 | 5.7 Сиденье справа от подогрева |
| 15 | 5.7 Левое подогрев заднее сиденье |
| 16 | 2013-2015:: Запущенные/отрубные сиденья 2016: не используется |
| 17 | Пробег/прокат |
| 18 | Автонет " Run/Crank " (послепродажа) |
| 20 | 2013-2015:: Нагреваемое рулевое колесо 2016: не используется |
| 23 | Изменяющиеся рулевые колеса |
| 29 | Пульт пассивного входа/запуска двигателя - батарея |
| 30 | Модуль привода всех колес |
| 31 | Нагреваемое впереди сиденье |
| 32 | Модуль управления кузовом 6 |
| 33 | Подогрев сиденья справа |
| 34 | Антиблокировочные тормозные клапаны |
| 35 | Усилитель |
| 37 | Верхний свет |
| 38 | Слева высоковольтный |
| 46 | Реле вентилятора охлаждения |
| 47 | Шесть цилиндров: предкаталистный преобразователь кислородного датчика, фильтр " Суперсоленоид " |
| 48 | 2016:: Насос охлаждающего воздуха |
| 49 | Фара с высокой интенсивностью движения |
| 50 | Фара с высоким коэффициентом интенсивности слева |
| 51 | Рог |
| 52 | Кластерный запуск/разряд |
| 53 | Запущено/прокручено для внутреннего зеркала заднего вида, камера заднего обзора |
| 54 | Реактивный/реактивный для отопления, вентиляции и кондиционирования воздуха |
| 55 | Передние выключатели оконных переключателей, открывающиеся двери в универсальных гаражах |
| 56 | Ветровое стекло |
| 57 | Замок рулевой колонки |
| 60 | Нагреваемое зеркало |
| 62 | 2013:: Ультразвуковой модуль для оказания помощи в вопросах задней стоянки/передовой модуля камеры - батарея 2014-2015: не используется 2016:: Массаж памяти |
| 64 | Адаптивное переднее освещение (AFL) Модуль — батарея |
| 66 | Выпуск пробок |
| 67 | Модуль управления шасси |
| 69 | Регулируемый датчик регулирования напряжения |
| 70 | Селеноидный фильтр |
| 71 | Модуль памяти |
| Предохранители J-Case | |
| 6 | Проволока |
| 12 | Запуск |
| 21 | Окна задней мощности |
| 22 | Крыша |
| 24 | Окна спереди |
| 25 | Сохраняемая аксессуарная мощность |
| 26 | Насосы антиблокировочной тормозной системы |
| 27 | Торможение на электротяге |
| 28 | Отражатель заднего окна |
| 41 | Вакуумный насос для вспомогательного торможения |
| 42 | Охлаждающий вентилятор K2 |
| 44 | Моющий машину |
| 45 | Охлаждающий вентилятор K1 |
| Мини-реле | |
| 7 | Модуль управления двигателем |
| 9 | Охлаждающий вентилятор |
| 13 | Охлаждающий вентилятор |
| 15 | Беги/ |
| 17 | Отражатель заднего окна |
| Микрорезки | |
| 1 | Сцепление с компрессором |
| 2 | Запуск |
| 4 | Скорость прокачивания |
| 5 | Контроль прокачивания |
| 8 | 2013-2015:: Беги 2016: не используется |
| 10 | Охлаждающий вентилятор |
| 11 | 2016:: Машиночиститель фары |
| 14 | Низкий свет фар |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

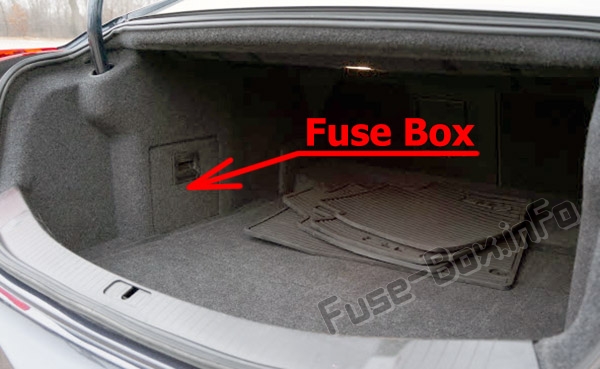

Расположение блока предохранителей
Блок расположен в левой части багажного отделения, за крышкой.

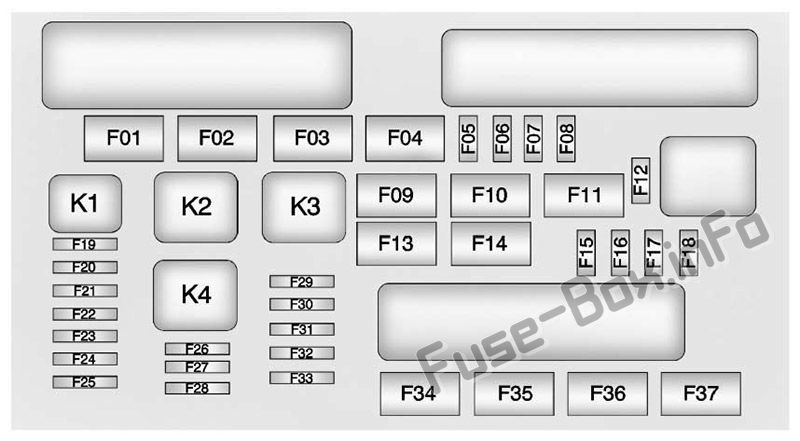

Схема блока предохранителей
| № | Описание |
|---|---|
| F01 | не используется |
| F02 | резерв |
| F03 | не используется |
| F04 | Выравнивание компрессора |
| F05 | не используется |
| F06 | не используется |
| F07 | не используется |
| F08 | Передние с любезного разрешения огни |
| F09 | не используется |
| F10 | не используется |
| F11 | не используется |
| F12 | не используется |
| F13 | не используется |
| F14 | не используется |
| F15 | не используется |
| F16 | 2013-2015: не используется 2016:: Модуль обработки видеоматериалов |
| F17 | не используется |
| F18 | Полуактивная система обезвреживания |
| F19 | Открыватель/сенсоры " Universal Garage Dверей ", " Light and Vowidity Sensor " |
| F20 | Штурм |
| F21 | Боковая зона слепых |
| F22 | не используется |
| F23 | Всевольтный двигатель |
| F24 | не используется |
| F25 | не используется |
| F26 | не используется |
| F27 | не используется |
| F28 | не используется |
| F29 | не используется |
| F30 | 2013-2015:: передняя камера 2016:: Передняя камера/EOCM |
| F31 | Оповещение о выходе из полосы стоянки сзади |
| F32 | не используется |
| F33 | не используется |
| F34 | не используется |
| F35 | не используется |
| F36 | не используется |
| F37 | не используется |
| Реле | |
| K1 | не используется |
| K2 | Передние с любезного разрешения |
| K3 | Реле компрессора |
| K4 | 2013: не используется 2014-2016:: Логика |
