Предохранители и реле Cadillac Escalade (GMT K2XL, 2015-2020)

Схемы относятся к указанным годам и вариантам Cadillac Escalade (GMT K2XL, 2015-2020). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.

Схема предохранителей Cadillac Escalade 2015-2020 гг.

Схема предохранителей Cadillac Escalade 2015-2020 гг.

Предохранители прикуривателя / розетки в Cadillac Escalade Это предохранители №4, 6 и 50 в левом блоке предохранителей щитка приборов, предохранители №3 и 50 в правом блоке предохранителей щитка приборов и предохранитель №14 (задняя розетка дополнительного питания) в блоке предохранителей в заднем отсеке.

Пассажирский салон

Расположение блока предохранителей

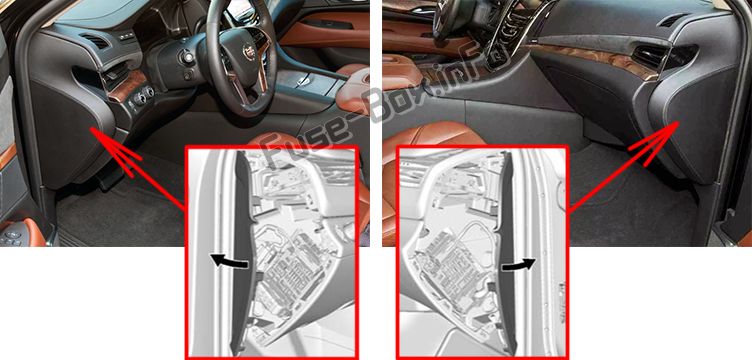

Есть два блока предохранителей, которые расположены по обеим сторонам приборной панели, за крышками.Расположение блока предохранителей

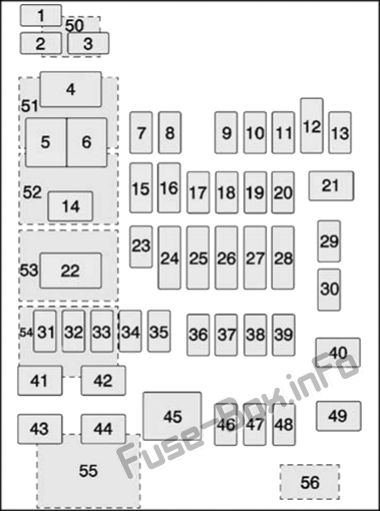

Схема блока предохранителей (слева)

Схема блока предохранителей (слева)

Назначение предохранителей и реле в панели приборов (слева) (2015-2020 гг.)
№Описание
1Не используется
2Не используется
3Не используется
4Дополнительная розетка 1
52015–2016: Сохранение дополнительного питания/аксессуаров
2017-2020: Сохраненная вспомогательная мощность
6Дополнительная розетка питания от аккумулятора
7Универсальный механизм открывания гаражных ворот/внутреннее зеркало заднего вида
8SEO (опция специального оборудования) Сохранена мощность аксессуаров
9Не используется
10Модуль управления телом 3
11Модуль управления телом 5
12Подсветка элементов управления на рулевом колесе
13Не используется
14Не используется
15Не используется
16Датчик зажигания с дискретной логикой
172016-2017: Модуль обработки видео
2019-2020: модуль обработки видео/модуль виртуального ключа
18Зеркальный оконный модуль
19Модуль управления телом 1
20Передний валик (при наличии)
21Не используется
22Не используется
23Не используется
242015–2016: Отопитель, вентиляция и кондиционирование воздуха, зажигание/отопитель, вентиляция и кондиционирование воздуха, вспомогательное оборудование.

2017-2018: ОВКВ/зажигание

2019-2020: Зажигание HVAC/ВСПОМОГАТЕЛЬНОЕ зажигание HVAC
25Комбинация приборов, зажигание/датчик, диагностический модуль, зажигание
26Наклонная колонка/SEO 1 (опция специального оборудования), Блокировка наклонной колонки/SEO (опция специального оборудования)
27Разъем канала передачи данных/модуль сиденья водителя
28Пассивный вход/пассивный пуск/отопитель, вентиляция и батарея кондиционирования воздуха
29Защита от кражи контента
30Не используется
31Не используется
32Не используется
332015–2018: SEO (опция «Спецоборудование»)/Автоматический контроль уровня
2019-2020: SEO (Опция доп.оборудования)/Подогрев левого сиденья
34Электрическая регулируемая педаль включения режима парковки (при наличии)
35Не используется
36Разные нагрузки при запуске/запуске
37Рулевое колесо с подогревом
38Замок рулевой колонки 2 (при наличии)
39Аккумулятор комбинации приборов
40Не используется
41Не используется
42Евротрейлер (при наличии)
43Левые двери
44Сиденье с электроприводом водителя
45Не используется
46Правое сиденье с подогревом/охлаждением
47Левое сиденье с подогревом/охлаждением
48Не используется
49Не используется
50Дополнительная розетка 2
51Не используется
52Сохранение вспомогательного питания/реле вспомогательного оборудования
53Реле запуска/запуска
54Не используется
55Не используется
56Не используется

Схема блока предохранителей (правая сторона)

Схема блока предохранителей (правая сторона)

Назначение предохранителей и реле в панели приборов (справа) (2015-2020 гг.)
№Описание
1Не используется
2Не используется
3Не используется
4Дополнительная розетка 4
5Не используется
6Не используется
7Не используется
8Бардачок
9Не используется
10Не используется
11Не используется
12Органы управления на рулевом колесе
13Модуль управления телом 8
14Не используется
15Не используется
16Не используется
17Не используется
18Не используется
19Модуль управления телом 4
20Развлечения на заднем сиденье
21Люк на крыше
22Не используется
23Не используется
24Не используется
25Не используется
26Информационно-развлекательная система/подушка безопасности
27Запасной/радиочастотный переключатель окна/датчик дождя
28Обнаружение препятствий/USB
29Радио
30Не используется
31Не используется
32Не используется
33Не используется
34Не используется
35Не используется
36SEO (Вариант спецтехники) B2
37SEO (Опция специального оборудования)
38Модуль управления телом 2
39инвертор кондиционера
40Не используется
41Не используется
42Не используется
43Не используется
44Мотор стеклоподъемника правой двери
45Передний вентилятор
46Модуль управления телом 6
47Модуль управления телом 7
48Усилитель
49Правое переднее сиденье
50Дополнительная розетка 3
51Не используется
52Сохранение вспомогательного питания/реле вспомогательного оборудования
53Не используется
54Не используется
55Не используется
56Не используется

Моторного отсека

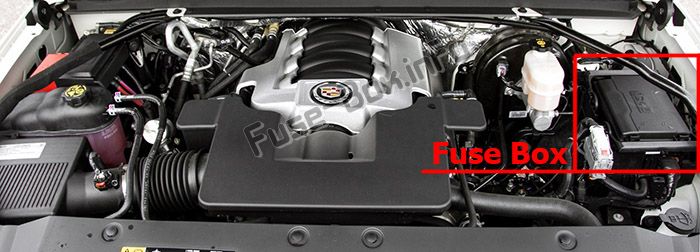

Расположение блока предохранителей

Расположение блока предохранителей

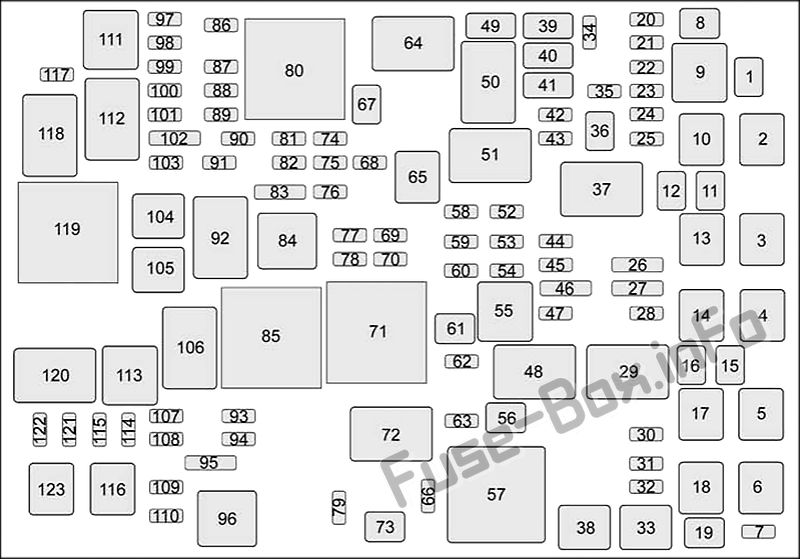

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке (2015-2020 гг.)
№Описание
1Электрические подножки
2Насос антиблокировочной тормозной системы
3Интерьер БЭК LT1
4Пассажирский моторизованный ремень безопасности
5Компрессор для выравнивания подвески
6Электронное управление раздаточной коробкой 4WD
10Электрический стояночный тормоз
13Интерьер БЭК LT2
14Задний БЭК 1
17Моторизованный ремень безопасности водителя
212015-2017: Соленоид выхлопа ALC
2019-2020: Автоматический корректор фар/Соленоид выхлопа
222019: Топливный насос
23Встроенный модуль управления шасси
24Демпфирование в реальном времени
25Модуль питания топливного насоса
262015-2017: Регулируемое напряжение запасного/батареи
2019-2020: активная гидравлическая помощь / контроль напряжения с регулируемой батареей
28апфиттер 2
29Реле апфиттер 2
30щетка стеклоочистителя
31Интерфейсный модуль прицепа
34Резервные лампы
35Клапан антиблокировочной тормозной системы
36Тормоза прицепа
37Реле Установщик 3
39Трейлер Остановка/Поворот направо
40Прицеп Остановка/Поворот налево
41Лампы для парковки трейлеров
42Правые габаритные огни
43Левые габаритные огни
44Установщик 3
45Автоматический контроль уровня Run/Crank
47Установщик 4
48Реле Установщик 4
49Фонари заднего хода
51Реле габаритных огней
60Управление кондиционированием воздуха
63Установщик 1
67Аккумулятор прицепа
682019-2020: Дополнительный топливный насос
69RC Установщик 3 и 4
70VBAT Upfitter 3 и 4
72Установщик 1 реле
74Зажигание модуля управления двигателем
75Разное Запчасти зажигания
76Трансмиссия Зажигание
77RC Установщик 1 и 2
78Установщик VBAT 1 и 2
83Запасной/запасной
84Реле запуска/запуска
872015-2017: Двигатель
2019-2020: Датчик MAF/IAT/влажности/TIAP
88Инжектор А – нечетный
89Инжектор B – четный
90Кислородный датчик В
91Дроссельное регулирование
92Реле модуля управления двигателем
93Horn
94Противотуманные фары
95Фары дальнего света
100Кислородный датчик А
101Модуль управления двигателем
102Модуль управления двигателем/модуль управления коробкой передач
103Дополнительный обогреватель салона
104Стартер
107Аэро затвор
109Полицейский апфиттер
112Реле стартера
114Омыватель ветрового стекла
115Омыватель заднего стекла
116Охлаждающий вентилятор слева
1172015-2016: Не используется
2017-2020: Заправка топливного насоса
1202015-2016: Не используется
2017-2020: Заправка топливного насоса
121Правая HID-фара
122Левая ксеноновая фара
123Охлаждающий вентилятор справа

Блок предохранителей в заднем отсеке

Расположение блока предохранителей

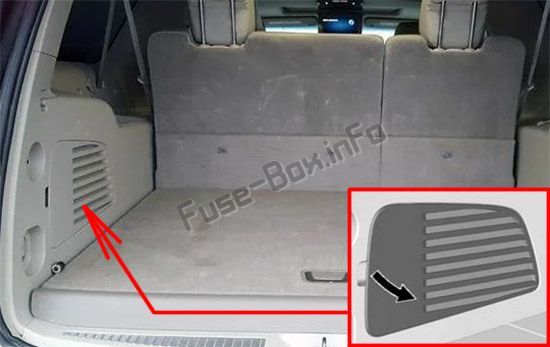

Он расположен с левой стороны багажного отделения, за крышкой.Расположение блока предохранителей

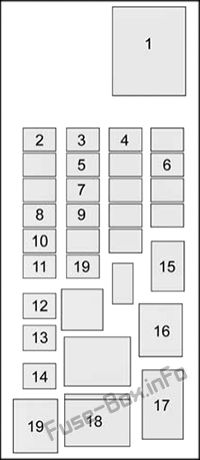

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в задней части салона (2015-2020 гг.)
№Описание
Мини-реле ISO
1Задний обогреватель
Микро предохранители
2Сиденье второго ряда с подогревом слева
3Обогрев второго ряда правых сидений
4Зеркала с подогревом
5Задняя дверь
6Разбивание стекла
7Стекло задней двери
8Логика модуля задней поднимающейся двери
9Задний стеклоочиститель
10Задний обогреватель, вентилятор и вентилятор кондиционера
11Второй ряд сидений
19Задний противотуманный фонарь (при наличии)
Предохранители М-типа
12Модуль задней двери
13Третий ряд сидений
14Задняя розетка для дополнительного оборудования
15Задний обогреватель
Ультра микро райлайс
16Задняя дверь
Микрореле
17Стекло задней двери
18Задний противотуманный фонарь (при наличии)
19Зеркала с подогревом
