Предохранители и реле Cadillac Escalade (2021-2022)
Схемы относятся к указанным годам и вариантам Cadillac Escalade (2021-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.
Схема предохранителей Cadillac Escalade 2021-2022 гг.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

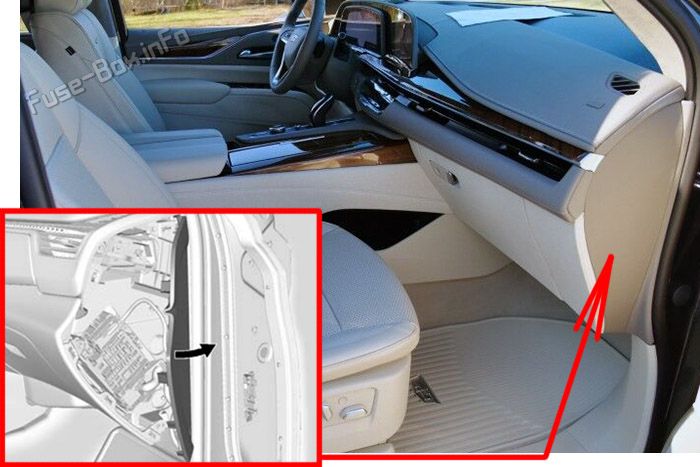

Пассажирский отсек
Правая дверца доступа к блоку предохранителей приборной панели находится на краю приборной панели со стороны пассажира. Снимите крышку, чтобы получить доступ к блоку предохранителей.

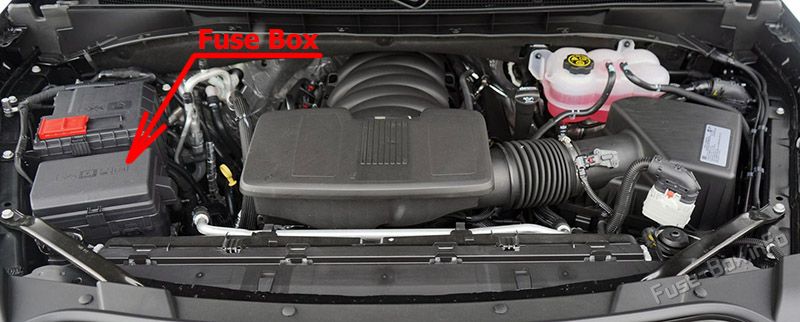

Моторного отсека
Блок предохранителей в моторном отсеке находится в моторном отсеке со стороны водителя автомобиля.

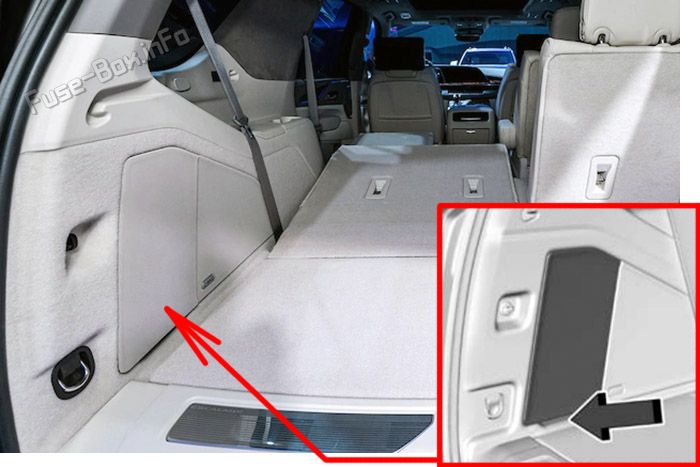

Багажное отделение
Блок предохранителей в заднем отсеке находится за панелью доступа с левой стороны отсека. Вытащите панель, взявшись за прорезь для пальцев на заднем крае.
Схемы блока предохранителей
Схемы блока предохранителей

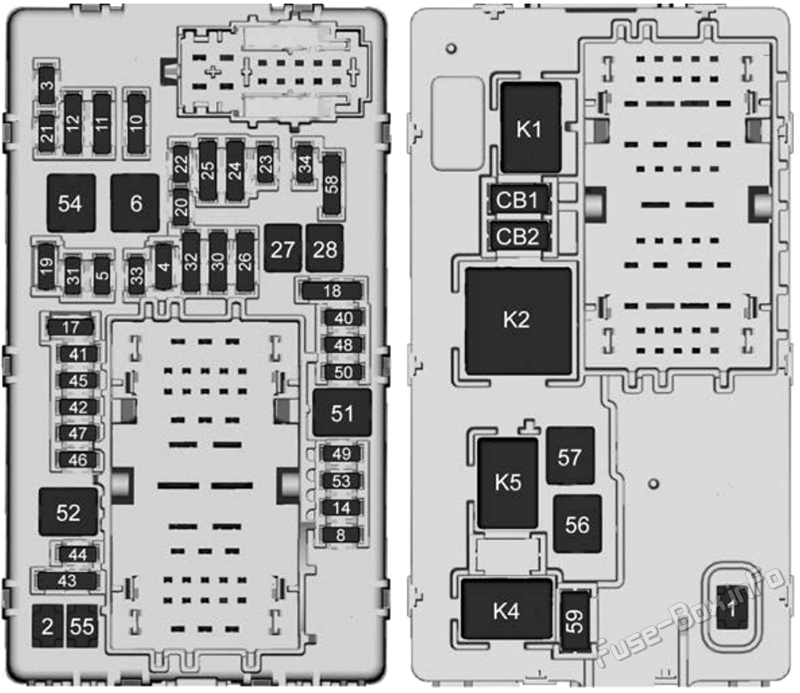

Схема блока предохранителей панели приборов
Сзади блока предохранителей есть реле. Для доступа нажмите на выступы и снимите блок предохранителей.
| № | Применение |
|---|---|
| F1 | Правая дверь |
| F2 | Левая дверь |
| F3 | Универсальное устройство открывания гаражных ворот (UGDO)/ Звонки без помощи рук OnStar (OHC)/ Камера |
| F4 | Модуль управления кузовом 2 |
| F5 | Дисплеи |
| F6 | Передний вентилятор |
| F8 | Панель левой двери |
| F10 | Блокировка наклона/колонны |
| F11 | Разъем канала передачи данных/ Блокировка колонки/ Встроенный центральный стек/ USB |
| F12 | Модуль центрального шлюза (CGM)/Onstar |
| F14 | Панель правой двери |
| FI 7 | Рулевое управление |
| F18 | 2021: АВМ1 |
| F19 | — |
| F20 | — |
| F21 | — |
| F22 | Колесо с подогревом |
| F23 | — |
| F24 | — |
| F25 | Опция специального оборудования (SEO)/UPFITTER |
| F26 | USB/Опция специального оборудования (SEO) Сохранение питания для аксессуаров (RAP) |
| F27 | Вспомогательная розетка питания (APO)/ остаточная мощность вспомогательного оборудования |
| F28 | — |
| F30 | Модуль датчиков и диагностики/Автоматическое обнаружение присутствия/Система мониторинга водителя/Модуль ночного видения |
| F31 | Модуль управления кузовом 3 |
| F32 | Модуль центрального стека (CSM)/USB |
| F33 | Модуль управления кузовом 4 |
| F34 | Вне парка |
| F40 | — |
| F41 | — |
| F42 | Выключатель электрического стояночного тормоза |
| F43 | Информационно-развлекательная система для задних пассажиров/многофункциональное управление |
| F44 | 2021: АВМ1 |
| F45 | Радиомодуль |
| F46 | 2021: Модуль управления кузовом 1A |
| F47 | — |
| F48 | Телематический модуль управления |
| F49 | Модуль управления кузовом 1 |
| F50 | 2021: ДМС |
| F51 | — |
| F52 | — |
| F53 | — |
| F54 | Люк на крыше |
| F55 | Вспомогательная розетка питания 3 |
| F56 | Батарея преобразователя постоянного тока/постоянного тока 1 |
| F57 | Батарея преобразователя постоянного тока/постоянного тока 2 |
| F58 | Запасной |
| F59 | — |
| Автоматические выключатели | |
| CB01 | Вспомогательная розетка питания 1 |
| CB02 | Вспомогательная розетка питания 2 |
| Реле | |
| K1 | — |
| K2 | Сохранение питания аксессуара/аксессуара 1 |
| K4 | Сохранение питания аксессуара/аксессуара 2 |
| K5 | — |

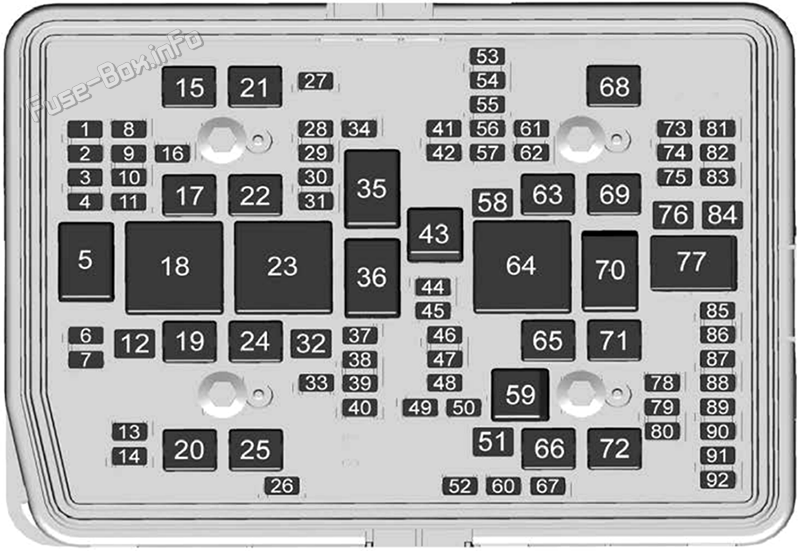

Схема блока предохранителей в моторном отсеке
| № | Применение |
|---|---|
| 1 | — |
| 2 | — |
| 3 | — |
| 4 | — |
| 6 | Модуль наружного освещения 7 |
| 7 | Модуль наружного освещения 4 |
| 8 | — |
| 9 | Модуль наружного освещения 5 |
| 10 | Модуль наружного освещения 6 |
| 11 | Радар дальнего действия/ Передний радар ближнего действия |
| 12 | — |
| 13 | Шайба передняя |
| 14 | Шайба задняя |
| 15 | Задний электрический центр 2 |
| 16 | Звуковой оповещатель |
| 17 | 2022: Батарея 1 электронного блока управления тормозом |
| 19 | Инвертор постоянного/переменного тока |
| 20 | Электрический прибор, центр справа 2 |
| 21 | — |
| 22 | Инструмент Электрический центр слева 1 |
| 24 | 2021: EBCM 2022: Подогреватель топлива |
| 25 | Задний электрический центр 1 |
| 26 | Мойка камеры |
| 27 | Horn |
| 28 | Фара - правая |
| 29 | Фара — левая |
| 30 | Модуль наружного освещения 3 |
| 31 | Модуль наружного освещения 1 |
| 32 | — |
| 33 | Не радиоуправление |
| 34 | — |
| 37 | РАЗНОЕ (зажигание кузова 1) |
| 38 | РАЗНОЕ (зажигание кузова 2) |
| 39 | апфиттер |
| 40 | MISC (Приборная панель (IP)) |
| 41 | Габаритные огни прицепа |
| 42 | Правый задний фонарь |
| 44 | Буксировка прицепа |
| 45 | Мотор вторичного моста |
| 46 | Модуль управления двигателем (ECM) Зажигание |
| 47 | БД двигатель |
| 48 | — |
| 49 | Вспомогательный масляный насос коробки передач |
| 50 | Муфта кондиционера |
| 51 | Модуль управления раздаточной коробкой |
| 52 | Передний стеклоочиститель |
| 53 | — |
| 54 | Левые задние фонари |
| 55 | Фонарь заднего хода прицепа |
| 56 | Полуактивная система демпфирования |
| 57 | Запасной |
| 58 | Пусковой двигатель |
| 60 | 2021: Активное управление топливом 1 2022: Датчик трансмиссии 2 |
| 61 | Автоматическое управление лампой (ALC) Основное |
| 62 | Встроенный модуль управления шасси/ электромагнитный клапан вентиляции адсорбера/ жидкость для выхлопных газов дизельных двигателей |
| 63 | Тормоз прицепа |
| 65 | 2021: ВСПОМОГАТЕЛЬНАЯ ОДК |
| 66 | Левый охлаждающий двигатель вентилятора |
| 67 | Активное управление топливом 2 |
| 68 | Двигатель автоматического управления лампой (ALC) |
| 69 | Шестерня стартера |
| 71 | Прохладный двигатель вентилятора, нижний |
| 72 | Правый двигатель охлаждающего вентилятора/нижний |
| 73 | Левый стоп-сигнал прицепа |
| 74 | Интерфейсный модуль прицепа 2 |
| 75 | Контроллер жидкости выхлопных газов дизельного двигателя |
| 76 | Электрические подножки |
| 78 | Модуль управления двигателем |
| 79 | 2022: Насос охлаждения салона 17 Вт |
| 80 | 2022: Насос охлаждения салона 17 Вт 2022: Датчик трансмиссии 1 |
| 81 | Правый стоп-сигнал прицепа |
| 82 | Интерфейсный модуль прицепа 1 |
| 83 | Модуль зоны топливного бака |
| 84 | Аккумулятор прицепа |
| 85 | 2021: Двигатель 2022: Вспомогательный водяной насос |
| 86 | Модуль управления двигателем |
| 87 | Инжектор B Четный |
| 88 | Датчик O2 B |
| 89 | Датчик О2 А |
| 90 | Инжектор А Нечетный |
| 91 | Модуль управления двигателем (ECM) Управление дроссельной заслонкой |
| 92 | Cool Fan Clutch AERO Shutter |
| Реле | |
| 5 | — |
| 18 | Инвертор постоянного/переменного тока |
| 23 | 2022: Подогреватель топлива |
| 35 | Лампа трейлерного парка |
| 36 | Запустить/завести |
| 43 | Мотор вторичного моста |
| 59 | Муфта кондиционера |
| 64 | Пусковой двигатель |
| 70 | Шестерня стартера |
| 77 | Силовой агрегат |

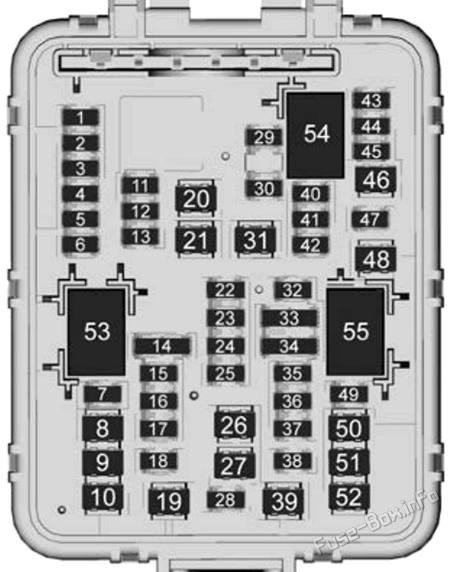

Схема блока предохранителей в багажном отделении
| № | Применение |
|---|---|
| F01 | Дистанционный исполнительный механизм |
| F02 | Модуль беспроводной зарядки |
| F03 | Модуль обогрева сидений, ряд 1 (батарея 1) |
| F04 | Драйвер модуля сиденья с памятью (MSM) |
| F05 | — |
| F06 | — |
| F07 | Вспомогательный усилитель 2 |
| F08 | — |
| F09 | Установщик специального оборудования 2 |
| F10 | Ремень безопасности пассажира |
| F1 | Сиденья с электроприводом складывания 2 ряда |
| F12 | Датчик разбития стекла |
| F13 | — |
| F14 | — |
| F15 | Модуль обогрева сидений, ряд 1 (батарея 2) |
| F16 | Правая защелка |
| F17 | Модуль сиденья с памятью для пассажира |
| F18 | Задний стеклоочиститель |
| F19 | Водитель ремня безопасности двигателя |
| F20 | Задний обогреватель |
| F21 | — |
| F22 | Управление задним дисплеем HVAC |
| F23 | Модуль расчета внешних объектов |
| F24 | Усилитель Вспомогательный 3 |
| F25 | Обнаружение препятствий |
| F26 | Модуль управления задним приводом |
| F27 | Дополнительный усилитель 1 |
| F28 | Модуль обработки видео |
| F29 | — |
| F30 | — |
| F31 | Усилитель |
| F32 | — |
| F33 | Встроенный модуль управления шасси |
| F34 | Модуль обогрева сидений 2-го ряда |
| F35 | Закрытие без помощи рук |
| F36 | Модуль наружного освещения |
| F37 | — |
| F38 | Консоль Power Slide |
| F39 | — |
| F40 | — |
| F41 | — |
| F42 | — |
| F43 | Универсальная система помощи при парковке |
| F44 | — |
| F45 | Адаптивное переднее освещение/автоматическая регулировка фар |
| F46 | Двигатель заднего вентилятора HVAC |
| F47 | Левая защелка |
| F48 | Модуль наклона сиденья с электроприводом |
| F49 | Поднимите стекло |
| F50 | Сиденье с электроприводом водителя |
| F51 | Модуль электропривода задней двери |
| F52 | Пассажирское сиденье с электроприводом |
| Реле | |
| K53 | — |
| K54 | — |
| K55 | Поднимите стекло |
