Предохранители и реле Cadillac Seville (1998-2004)
Схемы относятся к указанным годам и вариантам Cadillac Seville (1998-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.
Расположение предохранителей Cadillac Seville 1998-2004 гг.
Предохранители прикуривателя / розетки в Cadillac Seville являются предохранитель №23 в блоке предохранителей моторного отсека и предохранители №58 и 65 в блоке предохранителей заднего сиденья.
Оглавление
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

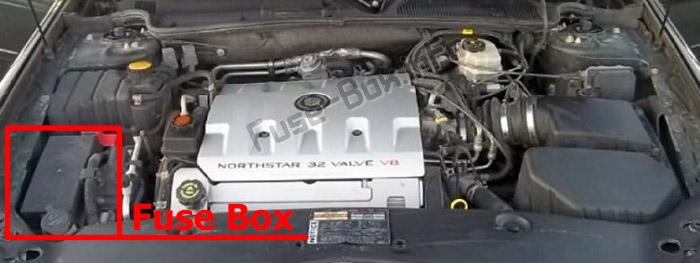

Расположение блока предохранителей

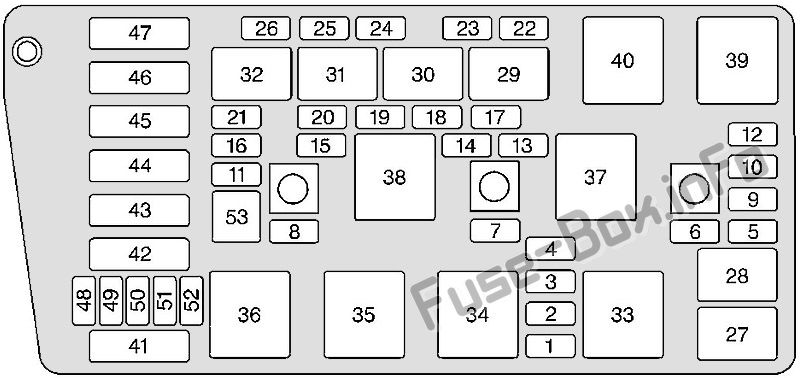

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | ALDL |
| 2 | Аксессуар |
| 3 | Дворники |
| 4 | Не используется |
| 5 | Левая фара ближнего света |
| 6 | Фара ближнего света правая |
| 7 | Приборная доска |
| 8 | Батарея модуля управления силовым агрегатом |
| 9 | Фара дальнего света правая |
| 10 | Левая фара дальнего света |
| 11 | Зажигание 1 |
| 12 | 1998-1999: не используется 2000-2004: Противотуманные фары |
| 13 | 1998-1999: не используется 2000-2004: Трансмиссия |
| 14 | Круиз-контроль |
| 15 | 1998-1999: Кислородный датчик А 2000-2004: Катушка MDL |
| 16 | Банк форсунок №2 |
| 17 | Не используется |
| 18 | 1998-1999: Зажигание модуля управления силовым агрегатом 2000-2004: не используется |
| 19 | 1998-1999: Система прямого зажигания 2000-2001: Зажигание модуля управления силовым агрегатом |
| 20 | 1998-1999: Кислородный датчик B 2000-2004: Кислородный датчик |
| 21 | Банк форсунок №1 |
| 22 | Вспомогательное питание (кл. 2) |
| 23 | Зажигалка |
| 24 | 1998–1999: Противотуманные фары/дневные ходовые огни 2000-2004: Дневные ходовые огни |
| 25 | Horn |
| 26 | Муфта кондиционера |
| 43 | 1998-1999: Экспортный тормоз 2000: Антиблокировочная тормозная система 2001-2004: не используется |
| 44 | 1998-1999: Соленоид антиблокировочной тормозной системы 2000: Воздушный насос 2001-2004: Антиблокировочная система тормозов |
| 45 | 1998-1999: Электродвигатель антиблокировочной тормозной системы 2000-2004: Воздушный насос |
| 46 | Охлаждающий вентилятор Вторичный |
| 47 | Основной вентилятор охлаждения |
| 48-52 | Запасные предохранители |
| 53 | Съемник предохранителей |
| Автоматический выключатель | |
| 41 | Стартер |
| 42 | 1998-2000: не используется 2001–2004 годы: экспортное использование |
| Реле | |
| 27 | Фара дальнего света |
| 28 | Фара ближнего света |
| 29 | Противотуманные фары |
| 30 | Дневные ходовые огни |
| 31 | Horn |
| 32 | Муфта кондиционера |
| 33 | Не используется |
| 34 | Аксессуар |
| 35 | 1998-1999: Стартер 2 2000-2004: не используется |
| 36 | Стартер 1 |
| 37 | Охлаждающий вентилятор 1 |
| 38 | Зажигание 1 |
| 39 | Последовательный/параллельный вентилятор охлаждения |
| 40 | Охлаждающий вентилятор 2 |
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей

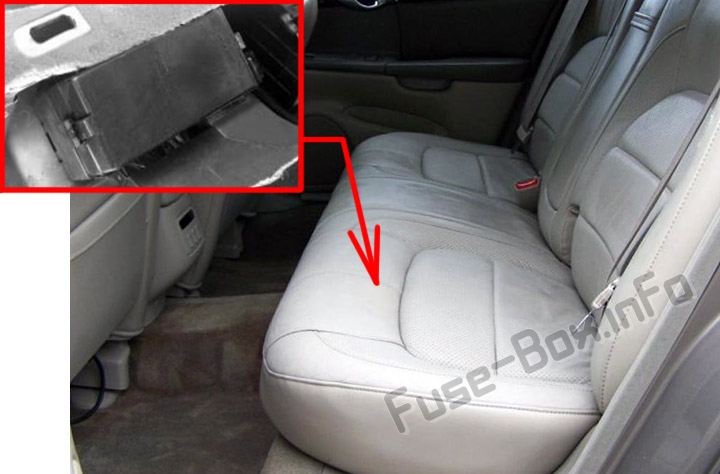

Он расположен под задним сиденьем.

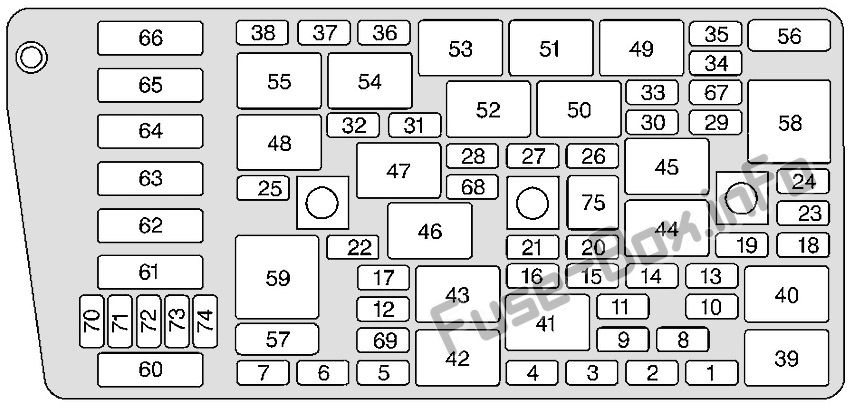

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | Топливный насос |
| 2 | Обогреватель, вентиляция, вентилятор кондиционера |
| 3 | Сиденье с памятью, наклон и телескопическое рулевое управление |
| 4 | 1998–1999: Диагностическая линия сборочной линии 2000-2001: не используется 2002–2004: SDAR (спутниковое радио XM) |
| 5 | Модуль водительской двери |
| 6 | Подогрев заднего левого сиденья |
| 7 | Усилитель наклона и телескопическое рулевое управление |
| 8 | Дополнительное ограничение инфляции |
| 9 | Не используется |
| 10 | Парк ламп справа |
| 11 | Соленоид вентиляции топливного бака |
| 12 | Зажигание 1 |
| 13 | Лампы, парковка слева |
| 14 | Модуль диммера освещения салона |
| 15 | Навигация |
| 16 | Подогрев переднего левого сиденья |
| 17 | Экспорт освещения |
| 18 | Модули задней двери |
| 19 | Стоп-сигналы |
| 20 | Нейтральное обеспечение безопасности |
| 21 | Аудио |
| 22 | Сохраненная мощность аксессуаров для люка на крыше |
| 23 | Не используется |
| 24 | Не используется |
| 25 | Модуль пассажирской двери |
| 26 | Замок топливного бака/багажника (кузов) |
| 27 | Внутренние лампы |
| 28 | Задний вентилятор ОВКВ |
| 29 | Выключатель зажигания |
| 30 | Не используется |
| 31 | Подогрев правого переднего сиденья |
| 32 | 1998-2002: Подвеска с непрерывным регулированием дорожного движения 2003-2004: Магнитная система контроля плавности хода |
| 33 | Отопление, вентиляция, кондиционирование |
| 34 | Зажигание 3 Задний |
| 35 | Антиблокировочная система |
| 36 | Сигнал поворота/опасность |
| 37 | Сиденье с подогревом, правое заднее |
| 38 | Модуль интеграции Dash |
| 60 | Парковочный тормоз |
| 61 | Задняя защита от запотевания |
| 62 | 1998-1999: не используется 2000-2004: экспортный тормоз |
| 63 | Аудио усилитель |
| 64 | ELC Компрессор/Выхлоп |
| 65 | Зажигалка |
| 66 | Не используется |
| 70-74 | Запасные предохранители |
| 75 | Съемник предохранителей |
| Автоматический выключатель | |
| 56 | Сиденья с электроприводом |
| 57 | Электрические стеклоподъемники |
| 58 | Зажигалка |
| 59 | Задняя защита от запотевания |
| Реле | |
| 39 | Топливный насос |
| 40 | Парковочные огни |
| 41 | Зажигание 1 |
| 42 | Стояночный тормоз А |
| 43 | Стояночный тормоз Б |
| 44 | Блокировка парковочного переключения |
| 45 | Фонари заднего хода |
| 46 | Сохраненная мощность аксессуаров для люка на крыше |
| 47 | Задний вентилятор ОВКВ |
| 48 | 1998-2002: Амортизаторы подвески 2003-2004: не используется |
| 49 | Зажигание 3 |
| 50 | Открытие дверцы топливного бака |
| 51 | Внутренние лампы |
| 52 | Освобождение багажника |
| 53 | Передние плафоны освещения |
| 54 | Задние плафоны |
| 55 | Компрессор с электронным контролем уровня |
