Предохранители и реле Cadillac SRX (2004-2009)
Схемы относятся к указанным годам и вариантам Cadillac SRX (2004-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.
Расположение предохранителей Cadillac SRX 2004-2009 гг.
Предохранители прикуривателя / розетки в Cadillac SRX расположены в блоке предохранителей в моторном отсеке (и в блоке предохранителей под сиденьем со стороны водителя (с 2007 г.)). 2004–2006 гг. — см. предохранители «ВЫХОД» (розетка питания для аксессуаров на центральной консоли) и «ВЫХОД И/П» (розетка питания для аксессуаров на приборной панели). 2007–2009 гг. — см. предохранители «CIG» (дополнительная розетка питания на приборной панели), «ДОПОЛНИТЕЛЬНЫЙ ВЫХОД» (дополнительная розетка питания центральной консоли) и в блоке предохранителей под задним сиденьем (со стороны водителя) — см. предохранитель «APO» или «AUX PWR». ВЫХОД” (задняя вспомогательная розетка).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

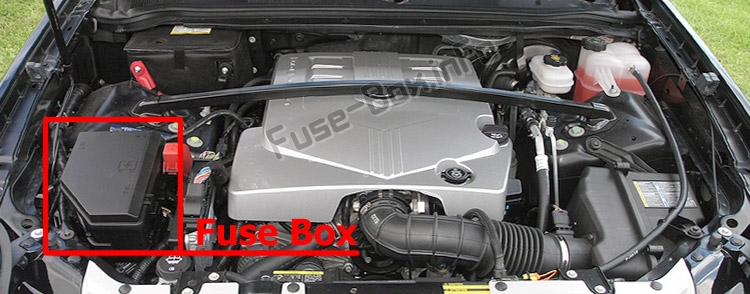

Моторного отсека

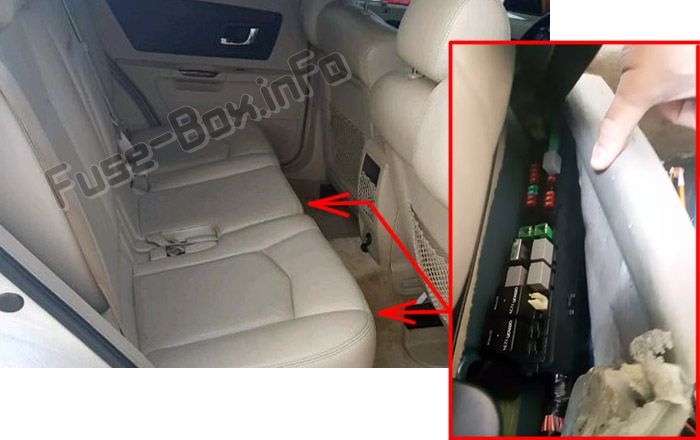

Пассажирский салон
Два блока предохранителей расположены под задними сиденьями.
Схемы блока предохранителей
Схемы блока предохранителей
2004, 2005, 2006

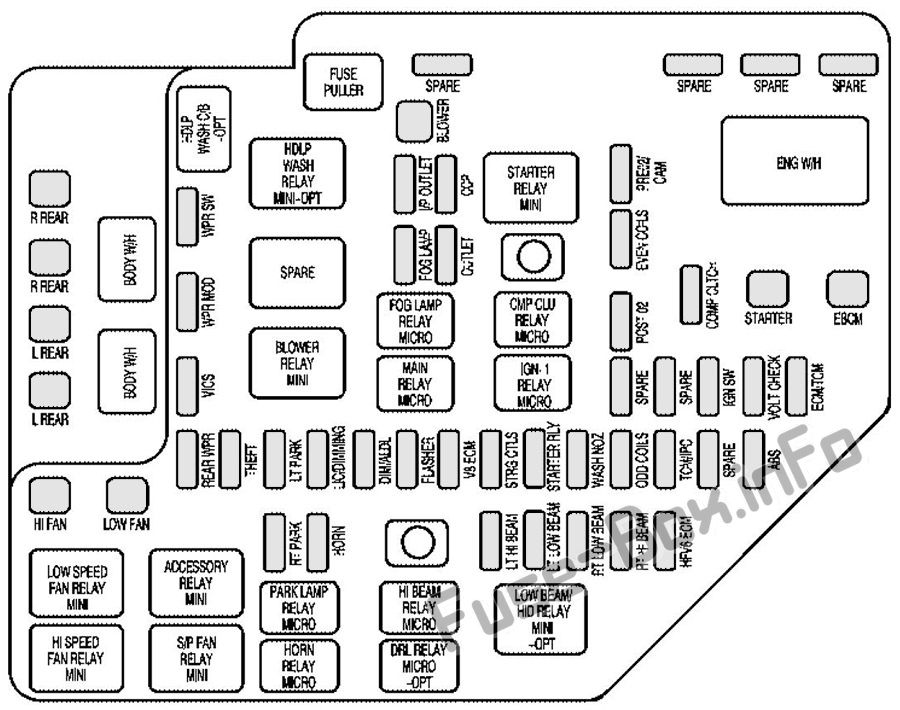

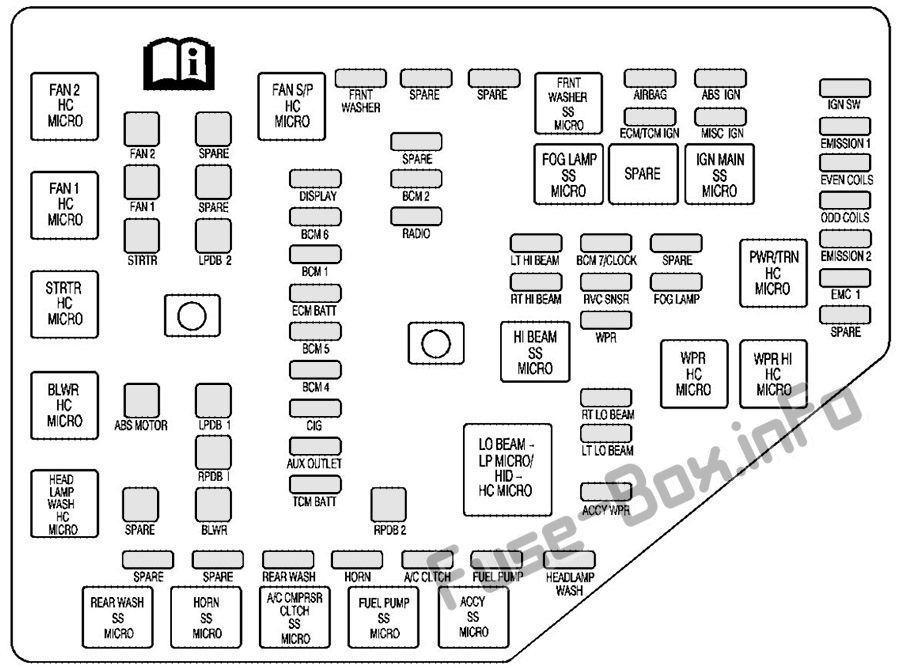

Моторного отсека
| Name | Описание |
|---|---|
| Предохранители | |
| РТ ПАРК | Задний фонарь со стороны пассажира в сборе, передний боковой габаритный огни и передний стояночный фонарь в сборе |
| HORN | Двойной рупор в сборе |
| ДАЛЬНИЙ ЛУЧ | Фара дальнего света со стороны водителя |
| БЛИЖНИЙ ЛУЧ | Фара ближнего света со стороны водителя |
| РТ БЛИЗКИЙ ЛУЧ | Фара ближнего света со стороны пассажира |
| РТ ДАЛЬНИЙ ЛУЧ | Фара дальнего света со стороны пассажира |
| ЭБУ HFV6 | Высокопроизводительный V6 ECM (электронный модуль управления) |
| ЗАДНИЙ WPR | Мотор заднего стеклоочистителя |
| КРАЖА | ECM, TCM (модуль управления коробкой передач), модуль PASS-Key® III+ |
| ЛТ ПАРК | Задний фонарь со стороны водителя в сборе, передний боковой габаритный фонарь и передний стояночный фонарь в сборе |
| LIC/DIMMING | Задний номерной знак в сборе, DIM (модуль интеграции приборной панели) |
| ДИМ/АЛДЛ | DIM, ALDL (канал передачи данных сборочной линии) |
| ФЛЭШЕР | Модуль указателей поворота/аварийной сигнализации |
| Блок управления двигателем V8 | Блок управления двигателем V8, продувка адсорбера |
| STRG CTLS | Панель управления на рулевом колесе, переключатель фар |
| СТАРТЕР РЛИ | Перемычка к реле стартера |
| ПРОМЫВКА НОЗ | Форсунки омывателя со стороны водителя и пассажира с подогревом |
| НЕЧЕТНЫЕ КАТУШКИ | Нечетные катушки зажигания, топливные форсунки, нечетные катушки впрыска |
| ТКМ/МПК | TCM, ECM и IPC (кластер панели приборов) |
| ЗАПАСНОЙ | Не используется |
| ABS | Антиблокировочная тормозная система |
| VICS | Информационно-коммуникационная система автомобиля |
| ПО IGN | Выключатель зажигания (питание IGN-3 и CRANK) |
| ПРОВЕРКА НАПРЯЖЕНИЯ | DIM |
| ЭБУ/КПМ | ECM, TCM, IPC, модуль PASS-Key® III+ |
| ВПР МОД | Сборка модуля стеклоочистителя |
| ПОСТО2 | Пост-датчики O2 |
| СЦЕПЛЕНИЕ КОМП. | Муфта компрессора |
| WPR ЮЗ | Переключатель стеклоочистителя/омывателя ветрового стекла |
| ПРОТИВОТУМАННАЯ ФАРА | Противотуманные фары |
| ВЫХОД | Розетка питания аксессуара центральной консоли |
| ДАЖЕ КАТУШКИ | Даже инжекторные катушки |
| ВЫХОД И/П | Розетка для аксессуаров на приборной панели |
| CCP | Климат-контроль |
| ПРЕО2/КАМ | Кислородные датчики со стороны водителя и пассажира, CAM Phaser |
| J-образные предохранители | |
| ЗАДНЯЯ | RRPDB (задний распределительный блок со стороны пассажира) |
| ЗАДНЯЯ | RRPDB (задний распределительный блок со стороны пассажира) |
| L ЗАДНИЙ | LRPDB (задний распределитель питания со стороны водителя) |
| L ЗАДНИЙ | LRPDB (задний распределитель питания со стороны водителя) |
| ПРИВЕТ ФАН | Высокий двигатель вентилятора охлаждения |
| НИЗКИЙ ВЕНТИЛЯТОР | Низкий уровень двигателя вентилятора охлаждения |
| ВОЗДУХОДУВКА | Двигатель вентилятора PWM в сборе |
| СТАРТЕР | Соленоид стартера |
| EBCM | Электронный модуль управления тормозом |
| Автоматические выключатели | |
| ПРОМЫВКА HDLP C/B-OPT | Электродвигатель омывателя фар (дополнительно) |
| Жгуты проводов | |
| КОРПУС В/В | Подключение жгута проводов |
| И/П Ш/В | Подключение жгута проводов |
| АНГЛ В/В | Соединение жгута проводов двигателя |
| ПЕРЕДНИЙ ФОНАРЬ | Соединение жгута проводов переднего фонаря |
| Реле | |
| РЕЛЕ ВЕНТИЛЯТОРА LO СКОРОСТИ МИНИ | Низкоскоростной двигатель вентилятора |
| РЕЛЕ ВЫСОКОСКОРОСТНОГО ВЕНТИЛЯТОРА МИНИ | Высокоскоростной двигатель вентилятора |
| ДОПОЛНИТЕЛЬНОЕ РЕЛЕ МИНИ | Дополнительные розетки |
| S/P РЕЛЕ ВЕНТИЛЯТОРА МИНИ | Серийный/параллельный вентилятор |
| РЕЛЕ СТОЯНОЧНИКА МИКРО | Парковочные огни |
| РЕЛЕ СИГНАЛА МИКРО | Horn |
| РЕЛЕ ДАЛЬНЕГО СВЕТА МИКРО | Фары дальнего света |
| РЕЛЕ ДХО MICRO-OPT | Дневные ходовые огни |
| РЕЛЕ LO BEAM/HID MINI-OPT | Ксеноновые фары ближнего света (опция) |
| РЕЛЕ ПРОМЫВКИ HDLP МИНИ-ОПТ | Электродвигатель омывателя фар (опция) |
| ЗАПАСНОЙ | Не используется |
| РЕЛЕ ВЕНТИЛЯТОРА МИНИ | Передний вентилятор |
| РЕЛЕ ПРОТИВОТУМАННЫХ ФАР МИКРО | Противотуманные фары |
| ГЛАВНОЕ РЕЛЕ МИКРО | Силовой агрегат/ЭБУ |
| РЕЛЕ СТАРТЕРА МИНИ | Соленоид стартера |
| CMP CLU РЕЛЕ МИКРО | Муфта компрессора |
| РЕЛЕ ЗАЖИГ-1 МИКРО | Выключатель зажигания (ВКЛ.) |
| РЕЛЕ ДЛЯ СИГАРЫ МИНИ | Зажигалка (2004) |

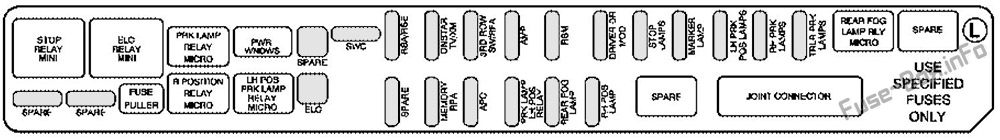

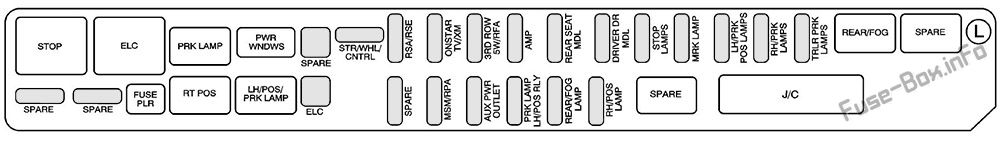

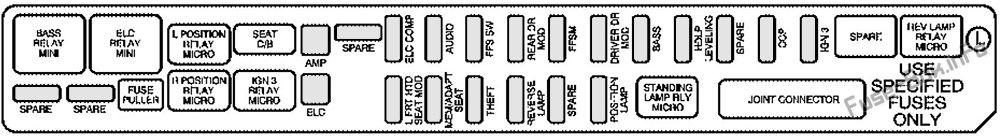

Задний блок предохранителей под сиденьем (со стороны водителя)
| Name | Описание |
|---|---|
| Предохранители | |
| L FRT HTD SEAT MOD | Модуль обогрева сиденья водителя |
| ПАМЯТЬ / АДАПТАЦИЯ СИДЕНЬЯ | Переключатель сиденья водителя с электроприводом, модуль сиденья с памятью |
| КРАЖА | Универсальный механизм открывания гаражных ворот, датчик вторжения, модуль разнесенной антенны |
| ЛАМПА ЗАДНЕГО ХОДА | ISRVM (внутреннее зеркало заднего вида), лампа подсветки номерного знака в сборе |
| ЗАПАСНОЙ | Не используется |
| ПОЗИЦИОННАЯ ЛАМПА | Задние фонари в сборе, передние габаритные фонари в сборе |
| ЭЛК КОМП | Компрессор ELC, соленоид ELC |
| АУДИО | Радио, модуль OnStar |
| ПО FFS | Переключатель складывания сиденья |
| ЗАДНИЙ ДР МОД | Модули задней двери |
| FFSM | Откидной модуль сиденья |
| ДРАЙВЕР ДР МОД | Модуль двери водителя |
| BASS | Задние фонари, центральный верхний стоп-сигнал, модуль мигалки, модуль ABS, фонари прицепа |
| ВЫРАВНИВАНИЕ HDLP | Датчики шасси системы регулировки угла наклона фар (только экспорт) |
| CCP | CCP (Панель управления климатом) |
| IGN 3 | Модули сиденья с подогревом, двигатель воздухозаборника, узел переключения передач |
| J-образные предохранители | |
| AMP | Аудио усилитель |
| ELC | ЭЛК Компрессор |
| Автоматические выключатели | |
| СИДЕНЬЕ С/В | Переключатели сиденья с электроприводом, модуль сиденья с памятью |
| Реле | |
| РЕЛЕ БАСОВ МИНИ | Датчик включения тормоза |
| ЗАПАСНОЙ | Не используется |
| РЕЛЕ ЭЛК МИНИ | Электродвигатель компрессора ELC (электронный контроль уровня) |
| ПОЛОЖЕНИЕ L РЕЛЕ МИКРО | Габаритный фонарь со стороны водителя |
| ПОЛОЖЕНИЕ R РЕЛЕ МИКРО | Габаритный фонарь со стороны пассажира |
| РЕЛЕ ЗАЖИГАНИЯ 3 МИКРО | Модули сиденья с подогревом, двигатель воздухозаборника, узел переключения передач |
| ТОРМОЗНОЙ СВЕТИЛЬНИК RLY MICRO | Управление реле габаритных огней |
| РЕЛЕ ЛАМПЫ ОБОРОТОВ МИКРО | ISRVM (внутреннее зеркало заднего вида), лампа подсветки номерного знака в сборе |

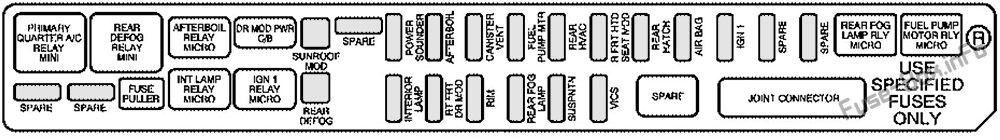

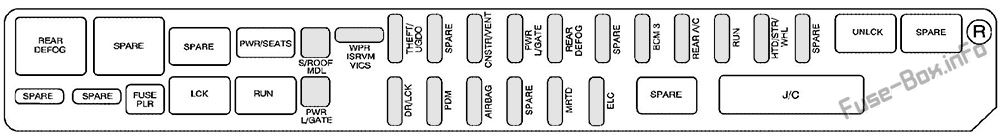

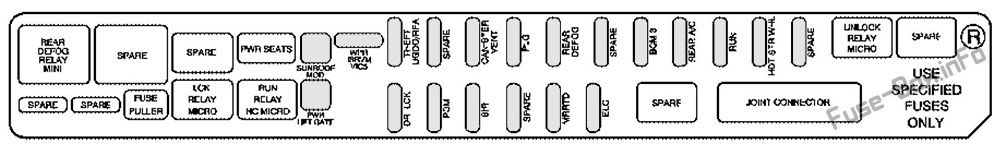

Задний блок предохранителей под сиденьем (со стороны пассажира)
| Name | Описание |
|---|---|
| Предохранители | |
| ВНУТРЕННЯЯ ЛАМПА | Лампы Hush Panel, лампы для луж, потолочные светильники в сборе |
| РТ ФРТ ДР МОД | Модуль двери пассажира |
| RIM | RIM (задний интегрированный модуль), замок зажигания, цилиндр замка с ключом |
| ЗАДНЯЯ ПРОТИВОТУМАННАЯ ФАРА | Задние противотуманные фары (только экспорт) |
| SUSPNTN | Подвесной модуль |
| VICS | ТВ-тюнер в сборе, модуль VICS (автомобильная информационно-коммуникационная система) |
| ЗАПАСНОЙ | Не используется |
| МОЩНЫЙ ЗВУК | Звуковой оповещатель, датчик наклона |
| ПОСЛЕВЫПИЛКА | Насос подогревателя после кипячения |
| КАНИСТРА ВЕНТИЛЯЦИОННАЯ | Соленоид вентиляции канистры |
| ТОПЛИВНЫЙ НАСОС МТР | Двигатель топливного насоса |
| ЗАДНИЙ ОВКВ | Задний климат-контроль |
| СИДЕНЬЕ R FRT HTD MOD | Модуль обогрева сиденья со стороны пассажира |
| ЗАДНИЙ ЛЮК | Защелка заднего люка |
| ВОЗДУШНАЯ ПОДУШКА | SDM (сенсорный диагностический модуль) |
| IGN 1 | Переключатель, Power Sounder, система помощи при парковке сзади, зеркало заднего вида, RIM |
| J-образные предохранители | |
| ЛЮК МОД | Модуль люка с электроприводом |
| ЗАДНИЙ ПРОТИВОТУМАН | Элемент обогревателя заднего стекла |
| Автоматические выключатели | |
| DR MOD PWR C/B | Дверные модули |
| Реле | |
| ПЕРВИЧНАЯ ЧЕТВЕРТЬ РЕЛЕ КОНДИЦИОНЕРА МИНИ | Задний кондиционер |
| ЗАПАСНОЙ | Не используется |
| РЕЛЕ ЗАДНЕГО ПРОТИВОТУМАНА МИНИ | Обогрев заднего стекла |
| МИКРОРЕЛЕ ДОПУСКНОГО БОЙЛА | Насос доварки |
| РЕЛЕ ЛАМПЫ ВНУТР. МИКРО | Лампы Hush Panel, лампы для луж, потолочные светильники в сборе |
| РЕЛЕ ЗАЖИГАНИЯ 1 МИКРО | Выключатель зажигания |
| ЗАДНЯЯ ПРОТИВОТУМАННАЯ ФАРА МИКРО | Задние противотуманные фары (только экспорт) |
| ТОПЛИВНЫЙ НАСОС МОТОР RLY MICRO | Двигатель топливного насоса |
2007

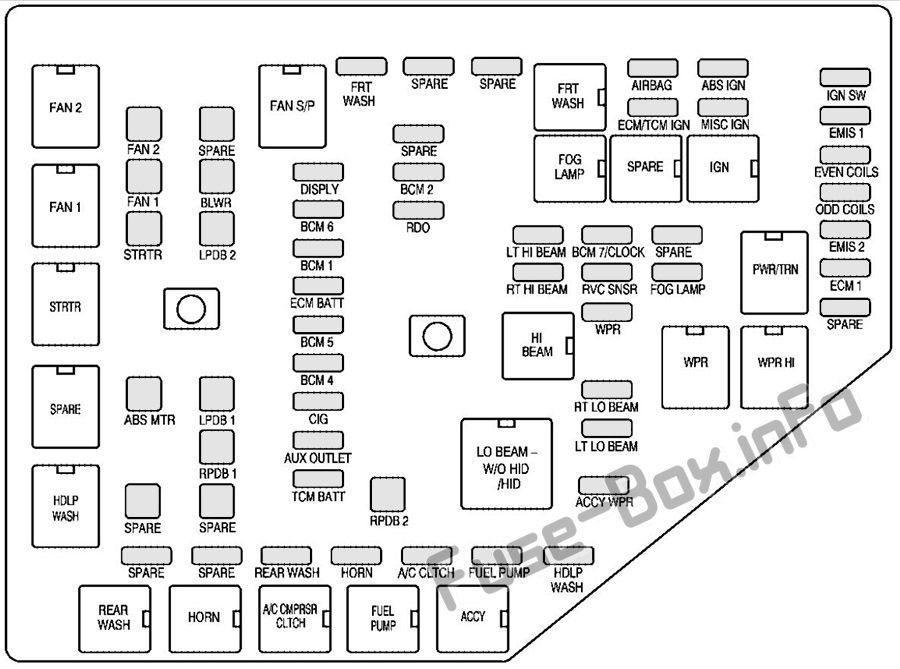

Моторного отсека
| Name | Описание |
|---|---|
| Мини-предохранители | |
| ПЕРЕДНЯЯ ШАЙБА | Насос переднего омывателя |
| ЗАПАСНОЙ | Запасной |
| ВОЗДУШНАЯ ПОДУШКА | Модуль диагностики датчиков (SDM), дисплей датчика присутствия, комбинация приборов |
| АБС ЗАЖИГАНИЕ | Зажигание антиблокировочной тормозной системы, рулевое управление с переменным усилием |
| ПО IGN | Замок зажигания, модуль иммобилайзера |
| ЭБУ/КПМ ЗАЖИГАНИЕ | Мощность зажигания модуля управления двигателем/модуля управления коробкой передач |
| РАЗНОЕ ЗАЖИГАНИЕ | Датчик качества воздуха |
| ЭМИССИЯ 1 | Датчики Pre 02, Cam Phasor (V6), продувка адсорбера (V6), клапан настройки впускного коллектора (V6) |
| ОТОБРАЖАТЬ | Комбинация приборов, модуль климат-контроля, реле переднего вентилятора, диагностический разъем |
| БКМ 2 | Затемнение светодиодной приборной панели, потолочные лампы, туалетные лампы |
| ДАЖЕ КАТУШКИ | Даже катушки зажигания, даже топливные форсунки |
| БКМ 6 | Правый задний стоп-сигнал, указатели поворота, соленоид захвата ключа |
| РАДИО | Радио |
| НЕЧЕТНЫЕ КАТУШКИ | Нечетные катушки зажигания, нечетные топливные форсунки |
| БКМ 1 | Питание модуля управления кузовным оборудованием (BCM) |
| ДАЛЬНИЙ ЛУЧ | Левая фара дальнего света |
| BCM 7/ЧАСЫ | Переключатель затемнения, аналоговые часы |
| ЭМИССИЯ 2 | Реле вентилятора системы охлаждения, реле муфты кондиционера, кислородные датчики на выходе, датчик массового расхода воздуха, продувка адсорбера (V8) |
| ЭБУ БАТТ | Модуль управления двигателем (ECM) |
| РТ ДАЛЬНИЙ ЛУЧ | Правая боковая фара дальнего света |
| РВК СНСР | Чувствительность к регулируемому напряжению батареи |
| ПРОТИВОТУМАННАЯ ФАРА | Передние противотуманные фары |
| ЕСМ 1 | Модуль управления двигателем (ECM) |
| БКМ 5 | Левые передние поворотники, задние стоп-сигналы, поворотники |
| WPR | Мотор стеклоочистителя |
| БКМ 4 | Центральный верхний стоп-сигнал (CHMSL), фонари заднего хода |
| CIG | Розетка питания дополнительного оборудования приборной панели (прикуриватель) |
| ЛУЧ ВЕРТ. | Правая фара ближнего света |
| ДОПОЛНИТЕЛЬНЫЙ ВЫХОД | Розетка питания аксессуара центральной консоли |
| LT LO BEAM | Левая фара ближнего света |
| ТКМ БАТТ | Модуль управления коробкой передач (TCM) |
| АКСИ ВПР | Двигатель и переключатель заднего стеклоочистителя, внутреннее зеркало заднего вида |
| ЗАДНИЙ ОМЫВАТЕЛЬ | Насос заднего омывателя |
| HORN | Сборка звукового сигнала |
| МУФТА КОНДИЦИОНЕРА | Муфта компрессора кондиционера |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| Автоматические выключатели | |
| ОМЫВАТЕЛЬ ФАР | Электродвигатель омывателя фар (дополнительно) |
| J-образные предохранители | |
| ВЕНТИЛЯТОР 2 | Правый двигатель вентилятора охлаждения |
| ЗАПАСНОЙ | Запасной |
| ВЕНТИЛЯТОР 1 | Левый двигатель вентилятора охлаждения |
| STRTR | Соленоид стартера |
| ЛПДБ 2 | LRPDB (левый задний распределительный блок питания) |
| МОТОР АБС | Модуль антиблокировочной тормозной системы |
| ЛПДБ 1 | LRPDB (левый задний распределительный блок питания) |
| РПДБ 1 | RRPDB (правый задний распределительный блок питания) |
| BLWR | Двигатель переднего вентилятора в сборе |
| РПБД 2 | RRPDB (правый задний распределительный блок питания) |
| Реле | |
| ВЕНТИЛЯТОР 2 ХК МИКРО | Двигатели правого бокового вентилятора охлаждения двигателя |
| ВЕНТИЛЯТОР S/P HC МИКРО | Последовательный/параллельный вентилятор охлаждения двигателя |
| ШАЙБА FRNT SS MICRO | Электродвигатели вентилятора охлаждения двигателя с левой стороны |
| ПРОТИВОТУМАННАЯ ФАРА SS MICRO | Передние противотуманные фары |
| ЗАПАСНОЙ | Запасной |
| ЗАЖИГАНИЕ ГЛАВНАЯ СС МИКРО | Выключатель зажигания (ВКЛ.) |
| STRTR HC МИКРО | Соленоид стартера |
| PWR/ТРН HC МИКРО | Модуль управления силовым агрегатом/двигателем |
| ДАЛЬНИЙ ЛУЧ SS МИКРО | Фары дальнего света |
| BLWR HC МИКРО | Фары дальнего света |
| BLWR HC МИКРО | Двигатель переднего вентилятора в сборе |
| WPR ХК МИКРО | Система стеклоочистителя – вкл./выкл. |
| WPR HI HC МИКРО | Система стеклоочистителя — низкий/высокий уровень |
| ОМЫВАТЕЛЬ ФАРЫ HC MICRO | Насос омывателя фар (опция) |
| LO BEAM-LP MICRO/HID-HC MICRO | Фары ближнего света |
| ЗАДНИЙ ОМЫВАТЕЛЬ SS MICRO | Насос заднего омывателя |
| РУГОР СС МИКРО | Horn |
| A/C CMPRSR CLTCH SS MICRO | Муфта компрессора кондиционера |
| ТОПЛИВНЫЙ НАСОС SS MICRO | Топливный насос |
| ACCY СС МИКРО | Питание аксессуаров (задние дворники, внутреннее зеркало заднего вида) |
Задний блок предохранителей под сиденьем (со стороны водителя)
| Name | Описание |
|---|---|
| Мини-предохранители | |
| SWC | Органы управления на рулевом колесе |
| RSA/RSE | Развлечения для пассажиров задних сидений, аудиосистема для пассажиров задних сидений |
| ONSTAR TV/XM | Модуль OnStar®, радио XM |
| 3-Й РЯД SW/RFA | Переключатели складывания сидений, модуль системы удаленного доступа без ключа |
| AMP | Аудио усилитель |
| RSM | Модуль заднего сиденья, моторы складывания/раскладывания |
| ДРАЙВЕР ДР МОД | Модуль водительской двери (замки, наружное зеркало заднего вида, стеклоподъемники) |
| СТОП-ЛАМПЫ | Не используется |
| МАРКЕРНАЯ ЛАМПА | Лицензионные лампы |
| LH PRK POS ЛАМПЫ | Левый задний фонарь, левые передние габаритные огни, боковые габаритные огни |
| ПРАВЫЕ ФОРМУЛИРУЮЩИЕ ЛАМПЫ | Правый задний фонарь, правые передние стояночные фонари, боковые габаритные огни |
| ТРЛР ФРК ЛАМПЫ | Лампы для парковки трейлеров |
| ЗАПАСНОЙ | Запасной |
| ПАМЯТЬ РПА | Модуль сиденья с памятью, модуль ультразвуковой системы помощи при парковке сзади (URPA) |
| APO | Задняя дополнительная розетка питания |
| ФРК ЛАМПА LH POS | Реле парковочных фонарей |
| ЗАДНЯЯ ПРОТИВОТУМАННАЯ ФАРА | Не используется |
| ПРАВАЯ ПОЛОЖИТЕЛЬНАЯ ЛАМПА | Задний фонарь с правой стороны |
| J-образные предохранители | |
| ЗАПАСНОЙ | Запасной |
| ELC | Компрессор с электронным контролем уровня (ELC) |
| Автоматические выключатели | |
| PWR WNDWS | Электродвигатели стеклоподъемников |
| Реле | |
| РЕЛЕ СТОП МИНИ | Не используется |
| РЕЛЕ ЭЛК МИНИ | Электронный контроль уровня (ELC) Двигатель компрессора |
| РЕЛЕ ЛАМПЫ ФРК МИКРО | Лицензионные лампы |
| ЗАДНЯЯ ПРОТИВОТУМАННАЯ ФАРА МИКРО | Не используется |
| ЗАПАСНОЙ | Запасной |
| ПОЛОЖЕНИЕ R РЕЛЕ МИКРО | Не используется |
| LH POS PRK РЕЛЕ ЛАМПЫ МИКРО | Передние и задние парковочные фонари |
Задний блок предохранителей под сиденьем (со стороны пассажира)
| Name | Описание |
|---|---|
| Мини-предохранители | |
| WPR ISRVM VICS | Переключатель заднего стеклоочистителя, внутреннее зеркало заднего вида |
| КРАЖА УГДО/РЧА | Система открывания гаражных ворот, система бесключевого доступа |
| ЗАПАСНОЙ | Запасной |
| КАНИСТРА ВЕНТИЛЯЦИОННАЯ | Соленоид вентиляции канистры |
| PLG | Модуль электропривода задней двери |
| ЗАДНИЙ ПРОТИВОТУМАН | Обогрев заднего стекла |
| БКМ 3 | Лампы Hush Panel, потолочные плафоны в сборе, правый передний указатель поворота |
| ЗАДНИЙ КОНДИЦИОНЕР | Задняя система кондиционирования воздуха |
| RUN | Модуль климат-контроля |
| HDT СИЛ WHL | Не используется |
| ДР ЛСК | Замки задних дверей |
| PDM | Модуль пассажирской двери (замки, наружное зеркало, стеклоподъемники) |
| SIR | Сенсорный диагностический модуль (SDM), датчик присутствия, датчик опрокидывания |
| МСПДП | Подвесной модуль |
| ELC | Соленоид выхлопа электронного выравнивающего компрессора (ELC), реле ELC |
| J-образные предохранители | |
| ЛЮК МОД | Модуль люка с электроприводом |
| ПОДЪЕМНЫЕ ВОРОТА PWR | Электродвигатели задней подъемной двери |
| Автоматические выключатели | |
| СИДЕНЬЯ С ЭЛЕКТРОПРИВОДОМ | Моторы сиденья с электроприводом |
| Разное | |
| ЛЮК МОД | Модуль люка с электроприводом |
| ПОДЪЕМНЫЕ ВОРОТА PWR | Электродвигатели задней подъемной двери |
| Реле | |
| РЕЛЕ ЗАДНЕГО ПРОТИВОТУМАНА МИНИ | Обогрев заднего стекла |
| ЗАПАСНОЙ | Запасной |
| РАЗБЛОКИРОВАТЬ РЕЛЕ МИКРО | Замки задних дверей |
| РЕЛЕ LCK МИКРО | Замки задних дверей |
| РЕЛЕ РАБОТЫ HC MICRO | Двигатель заднего вентилятора кондиционера, зажигание климат-контроля |
2008, 2009
Моторного отсека
| Name | Описание |
|---|---|
| Мини-предохранители | |
| ПРОМЫВКА FRT | Насос переднего омывателя |
| ЗАПАСНОЙ | Запасной |
| ВОЗДУШНАЯ ПОДУШКА | Модуль диагностики датчиков (SDM), дисплей датчика присутствия, комбинация приборов |
| АБС ЗАЖИГАНИЕ | Зажигание антиблокировочной тормозной системы, рулевое управление с переменным усилием |
| ПО IGN | Замок зажигания, модуль иммобилайзера |
| ЭБУ/КПМ ЗАЖИГАНИЕ | Модуль управления двигателем/модуль управления коробкой передач, мощность зажигания, датчик массового расхода воздуха (V6) |
| РАЗНОЕ ЗАЖИГАНИЕ | Датчик качества воздуха |
| ЭМИС 1 | Предварительные датчики O2, Cam Phasor (V6), продувка адсорбера (V6), клапан настройки впускного коллектора (V6) |
| ОТОБРАЖАТЬ | Комбинация приборов, модуль климат-контроля, реле переднего вентилятора, диагностический разъем |
| БКМ 2 | Затемнение светодиодной приборной панели, потолочные лампы, туалетные лампы |
| ДАЖЕ КАТУШКИ | Даже катушки зажигания, даже топливные форсунки |
| БКМ 6 | Правый задний стоп-сигнал, указатели поворота, соленоид захвата ключа |
| RDO | Радио |
| НЕЧЕТНЫЕ КАТУШКИ | Нечетные катушки зажигания, нечетные топливные форсунки |
| БКМ 1 | Питание модуля управления кузовным оборудованием (BCM) |
| ДАЛЬНИЙ ЛУЧ | Левая фара дальнего света |
| BCM 7/ЧАСЫ | Переключатель затемнения, аналоговые часы |
| ЭМИС 2 | Реле вентилятора системы охлаждения, реле муфты кондиционера, датчики кислородного датчика, датчик массового расхода воздуха (V8), продувка адсорбера (V8) |
| ЭБУ БАТТ | Модуль управления двигателем (ECM) |
| РТ ДАЛЬНИЙ ЛУЧ | Правая боковая фара дальнего света |
| РВК СНСР | Чувствительность к регулируемому напряжению батареи |
| ПРОТИВОТУМАННАЯ ФАРА | Передние противотуманные фары |
| ЕСМ 1 | Модуль управления двигателем (ECM) |
| БКМ 5 | Левые передние поворотники, задние стоп-сигналы, поворотники |
| WPR | Мотор стеклоочистителя |
| БКМ 4 | Центральный верхний стоп-сигнал (CHMSL), фонари заднего хода |
| CIG | Розетка питания дополнительного оборудования приборной панели (прикуриватель) |
| ЛУЧ ВЕРТ. | Правая фара ближнего света |
| ДОПОЛНИТЕЛЬНЫЙ ВЫХОД | Розетка питания аксессуара центральной консоли |
| LT LO BEAM | Левая фара ближнего света |
| ТКМ БАТТ | Модуль управления коробкой передач (TCM) |
| АКСИ ВПР | Двигатель и переключатель заднего стеклоочистителя, внутреннее зеркало заднего вида |
| ЗАДНИЙ ОМЫВАТЕЛЬ | Насос заднего омывателя |
| HORN | Сборка звукового сигнала |
| МУФТА КОНДИЦИОНЕРА | Муфта компрессора кондиционера |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| Автоматические выключатели | |
| ОМЫВАТЕЛЬ ФАР | Электродвигатель омывателя фар (дополнительно) |
| J-образные предохранители | |
| ВЕНТИЛЯТОР 2 | Правый двигатель вентилятора охлаждения |
| ЗАПАСНОЙ | Запасной |
| ВЕНТИЛЯТОР 1 | Левый двигатель вентилятора охлаждения |
| BLWR | Двигатель переднего вентилятора в сборе |
| STRTR | Соленоид стартера |
| ЛПДБ 2 | LRPDB (левый задний распределительный блок питания) |
| МОТОР АБС | Модуль антиблокировочной тормозной системы |
| ЛПДБ 1 | LRPDB (левый задний распределительный блок питания) |
| РПДБ 1 | RRPDB (правый задний распределительный блок питания) |
| РПБД 2 | RRPDB (правый задний распределительный блок питания) |
| Реле | |
| ВЕНТИЛЯТОР 2 | Двигатели правого бокового вентилятора охлаждения двигателя |
| ВЕНТИЛЯТОР С/П | Последовательный/параллельный вентилятор охлаждения двигателя |
| ПЕРЕДНЯЯ ШАЙБА | Насос переднего омывателя |
| ВЕНТИЛЯТОР 1 | Электродвигатели вентилятора охлаждения двигателя с левой стороны |
| ПРОТИВОТУМАННАЯ ФАРА | Передние противотуманные фары |
| ЗАПАСНОЙ | Запасной |
| IGN | Выключатель зажигания (ВКЛ.) |
| STRTR | Соленоид стартера |
| PWR/ТРН | Модуль управления силовым агрегатом/двигателем |
| ДАЛЬНИЙ ЛУЧ | Фары дальнего света |
| WPR | Система стеклоочистителя — вкл./выкл. |
| ПРОМЫВКА HDLP | Насос омывателя фар (опция) |
| LO BEAM БЕЗ HID/HID | Фары ближнего света |
| ЗАДНИЙ ОМЫВАТЕЛЬ | Насос заднего омывателя |
| HORN | Horn |
| МУФТА КОМПРЕССОРА КОНДИЦИОНЕРА | Муфта компрессора кондиционера |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ACCY | Питание аксессуаров (задние дворники, внутреннее зеркало заднего вида) |
Задний блок предохранителей под сиденьем (со стороны водителя)
| Name | Описание |
|---|---|
| Мини-предохранители | |
| STR/WHL/CNTRL | Органы управления на рулевом колесе |
| RSA/RSE | Развлечения для пассажиров задних сидений, аудиосистема для пассажиров задних сидений |
| ONSTAR TV/XM | Модуль OnStar®, радио XM |
| 3-Й РЯД SW/RF A | Переключатели складывания сидений, модуль системы удаленного доступа без ключа |
| AMP | Аудио усилитель |
| ЗАДНЕЕ СИДЕНЬЕ MDL | Модуль заднего сиденья, моторы складывания/раскладывания |
| ДРАЙВЕР ДР МОД | Модуль водительской двери (замки, наружное зеркало заднего вида, стеклоподъемники) |
| СТОП-ЛАМПЫ | Не используется |
| МРК ЛАМПА | Лицензионные лампы |
| ЛАМПЫ LH/PRK POS | Левый задний фонарь, левые передние габаритные огни, боковые габаритные огни |
| ЛАМПЫ RH/PRK | Правый задний фонарь, правые передние стояночные фонари, боковые габаритные огни |
| ТРЛР ФРК ЛАМПЫ | Лампы для парковки трейлеров |
| ЗАПАСНОЙ | Запасной |
| МСМ/РПА | Модуль сиденья с памятью, модуль ультразвуковой системы помощи при парковке сзади (URPA) |
| ВСПОМОГАТЕЛЬНЫЙ ВЫХОД ПИТАНИЯ | Задняя дополнительная розетка питания |
| ЛАМПА PRK LH/POS RLY | Реле парковочных фонарей |
| ЗАДНЯЯ/ПРОТИВОТУМАННАЯ ФОНАРЬ | Не используется |
| ПРАВАЯ/ПОЗИЦИОННАЯ ЛАМПА | Не используется |
| J-образные предохранители | |
| ЗАПАСНОЙ | Запасной |
| ELC | Компрессор с электронным контролем уровня (ELC) |
| Автоматические выключатели | |
| PWR WNDWS | Электродвигатели стеклоподъемников |
| Разное | Применение |
| ПРЕДОХРАНИТЕЛЬ PLR | Съемник предохранителей |
| J/C | Совместный соединитель |
| Реле | |
| STOP | Не используется |
| ELC | Электронный контроль уровня (ELC) Двигатель компрессора |
| ФРК ЛАМПА | Не используется |
| СЗАДИ/ПРОТИВОТУМАННЫЕ | Не используется |
| ЗАПАСНОЙ | Запасной |
| Р ПОС | Не используется |
| LH/POS/PRK ЛАМПА | Передние и задние парковочные фонари |
Задний блок предохранителей под сиденьем (со стороны пассажира)
| Name | Описание |
|---|---|
| Мини-предохранители | |
| WPR ISRVM VICS | Переключатель заднего стеклоочистителя, внутреннее зеркало заднего вида |
| КРАЖА УГДО | Система открывания гаражных ворот, система бесключевого доступа |
| ЗАПАСНОЙ | Запасной |
| ЦНСТР/ВЕНТ | Соленоид вентиляции канистры |
| МОЩНОСТЬ Л/ВОРОТА | Модуль электропривода задней двери |
| ЗАДНИЙ ПРОТИВОТУМАН | Обогрев заднего стекла |
| БКМ 3 | Лампы Hush Panel, потолочные плафоны в сборе, правый передний указатель поворота |
| ЗАДНИЙ КОНДИЦИОНЕР | Задняя система кондиционирования воздуха |
| RUN | Модуль климат-контроля |
| Жесткий диск/STR/WHL | Рулевое колесо с подогревом |
| ДР ЛСК | Замки задних дверей |
| PDM | Модуль пассажирской двери (замки, наружное зеркало, стеклоподъемники) |
| ВОЗДУШНАЯ ПОДУШКА | Сенсорный диагностический модуль (SDM), датчик присутствия, датчик опрокидывания |
| MRTD | Подвесной модуль |
| ELC | Соленоид выхлопа электронного выравнивающего компрессора (ELC), реле ELC |
| J-образные предохранители | |
| S/КРЫША/MDL | Модуль люка с электроприводом |
| ПОДЪЕМНЫЕ ВОРОТА PWR | Электродвигатели задней подъемной двери |
| Автоматические выключатели | |
| PWR/СИДЕНЬЯ | Моторы сиденья с электроприводом |
| Разное | |
| ПРЕДОХРАНИТЕЛЬ PLR | Съемник предохранителей |
| J/C | Совместный соединитель |
| Реле | |
| ЗАДНИЙ ПРОТИВОТУМАН | Обогрев заднего стекла |
| ЗАПАСНОЙ | Запасной |
| UNLCK | Замки задних дверей |
| LCK | Замки задних дверей |
| БЕГИ | Двигатель заднего вентилятора кондиционера, зажигание климат-контроля, рулевое колесо с подогревом |
