Предохранители и реле Cadillac SRX (2010-2016)
Схемы относятся к указанным годам и вариантам Cadillac SRX (2010-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.
Схема предохранителей Cadillac SRX 2010-2016
Предохранители прикуривателя / розетки в Cadillac SRX расположены в блоке предохранителей панели приборов (см. предохранители «APO-IP» (дополнительная розетка питания — приборная панель) и «APO-CNSL» (дополнительная розетка питания — напольная консоль)) и в блоке предохранителей в багажном отделении (см. предохранитель « ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ» (дополнительная розетка питания)).
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

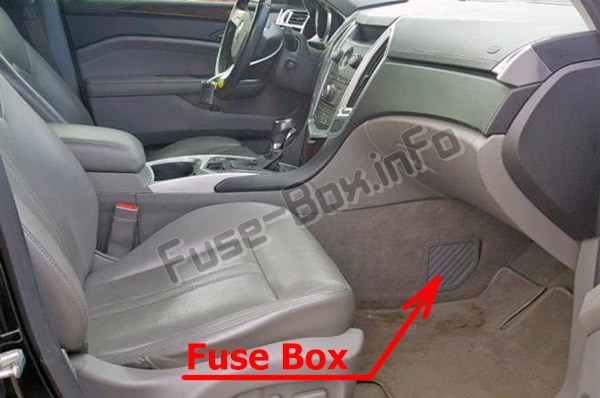

Расположение блока предохранителей
Он находится под панелью приборов (со стороны пассажира), за крышкой на центральной консоли.
Схема блока предохранителей

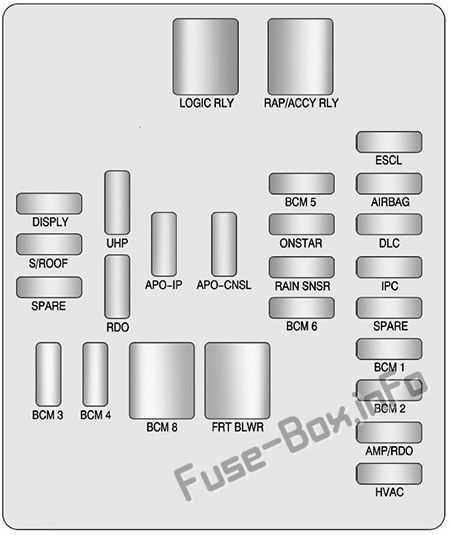

2010-2011 гг.

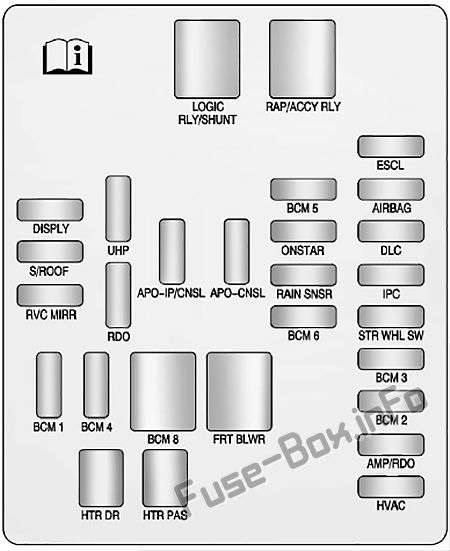

2012-2016 гг.
| Name | Описание |
|---|---|
| Мини-предохранители | |
| ОТОБРАЖАТЬ | Отображать |
| S/КРЫША | Солнечная крыша |
| РВК МИРР | Зеркало камеры заднего вида |
| UHP | Универсальный телефон с громкой связью |
| RDO | Радио |
| АПО - ИП | Дополнительная розетка питания — приборная панель |
| АПО – CNSL | Вспомогательная розетка питания – напольная консоль |
| БКМ 3 | Модуль управления телом 3 |
| БКМ 4 | Модуль управления телом 4 |
| БКМ 5 | Модуль управления телом 5 |
| ОНСТАР | Система OnStar® (при наличии) |
| ДОЖДЬ СНСР | Датчик дождя |
| БКМ 6 | Модуль управления телом 6 |
| ESCL | Электронный замок рулевой колонки |
| ВОЗДУШНАЯ ПОДУШКА | Сенсорно-диагностический модуль |
| DLC | Подключение к каналу передачи данных |
| IPC | Кластер панели приборов |
| STR WHL SW | Переключатель на рулевом колесе |
| БКМ 1 | Модуль управления телом 1 |
| БКМ 2 | Модуль управления телом 2 |
| AMP/RDO | Усилитель/Радио |
| HVAC | Отопление, вентиляция и кондиционирование воздуха |
| J-образные предохранители | |
| БКМ 8 | Модуль управления телом 8 |
| FRT BLWR | Передний вентилятор |
| Реле | |
| ЛОГИКА РЛИ | Эстафета логистики |
| RAP/ACCY RLY | Сохранено вспомогательное питание/реле вспомогательного оборудования |
| Выключатели | |
| ХТР ДР | Сиденье водителя с подогревом |
| HTR PAS | Подогрев пассажирского сиденья |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

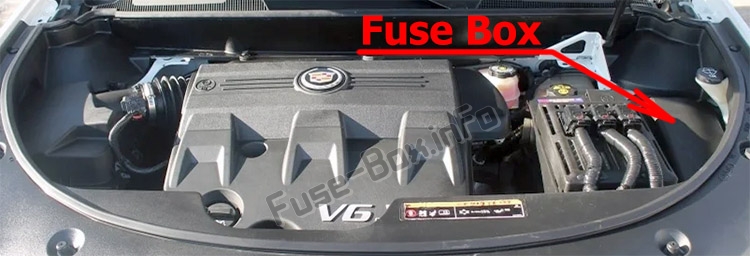

Расположение блока предохранителей

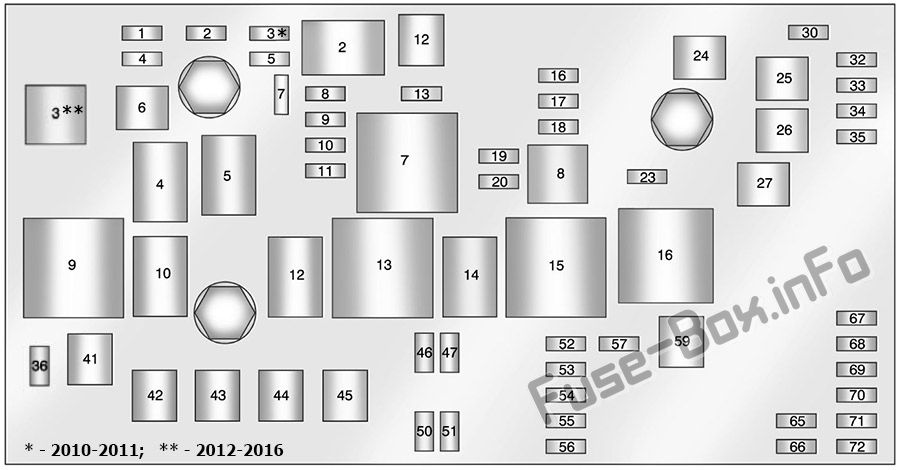

Схема блока предохранителей
| № | Описание |
|---|---|
| Мини-предохранители | |
| 1 | Батарея модуля управления двигателем |
| 2 | Батарея модуля управления коробкой передач |
| 3 (2010-2011 гг.) | Датчик массового расхода воздуха (мини-предохранитель) |
| 4 | Не используется |
| 5 | Модуль управления двигателем, запуск, рукоятка |
| 7 | Датчик O2 после каталитического нейтрализатора |
| 8 | Датчик O2 перед каталитическим нейтрализатором |
| 9 | Модуль управления двигателем |
| 10 | Топливные форсунки – даже |
| 11 | Топливные форсунки – нечетные |
| 13 | Шайба |
| 16 | Комбинация приборов/индикатор неисправности/зажигание |
| 17 | Датчик качества воздуха |
| 18 | Омыватель фар |
| 19 | Модуль управления коробкой передач Run Crank |
| 20 | Задняя электрическая центральная рукоятка |
| 23 | 2010-2011 гг.: Двигатель отопителя |
| 30 | Переключить подсветку |
| 32 | Чувствительность батареи (регулятор регулируемого напряжения) |
| 33 | Модуль адаптивного переднего освещения / адаптивного корректора фар |
| 34 | Модуль управления телом 7 |
| 35 | Электронный модуль управления тормозом |
| 36 | Муфта компрессора кондиционера |
| 46 | Фара ближнего света — правая |
| 47 | Левая фара ближнего света |
| 50 | Передние противотуманные фары |
| 51 | Horn |
| 52 | Модуль управления топливной системой |
| 53 | Уровень фар |
| 54 | Датчик зажигания диагностического модуля |
| 55 | Фара дальнего света — правая |
| 56 | Фара дальнего света — левая |
| 57 | Замок зажигания рулевой колонки |
| 65 | Правый стоп-сигнал прицепа |
| 66 | Левый стоп-сигнал прицепа |
| 67-72 | Запасные предохранители |
| J-образные предохранители | |
| 6 | щетка стеклоочистителя |
| 12 | Вакуумный насос |
| 24 | Насос антиблокировочной тормозной системы |
| 25 | Задний электрический центр 1 |
| 26 | Задний электрический центр 2 |
| 27 | Не используется |
| 41 | Охлаждающий вентилятор 2 |
| 42 | Стартер |
| 43 | Не используется |
| 44 | Не используется |
| 45 | Охлаждающий вентилятор 1 |
| 59 | 2010-2011 гг.: Насос вторичного воздуха |
| Мини-реле | |
| 7 | Силовой агрегат |
| 9 | Охлаждающий вентилятор 2 |
| 13 | Охлаждающий вентилятор 1 |
| 15 | Запустить/завести |
| 16 | 2010-2011 гг.: Насос вторичного воздуха |
| Микрореле | |
| 2 | Вакуумный насос |
| 4 | Стеклоочиститель |
| 5 | Скорость стеклоочистителя |
| 10 | Стартер |
| 12 | Крутой вентилятор 3 |
| 14 | Ближний свет/HID |
| U-микро реле | |
| 3 (2012-2016 гг.) | Муфта компрессора кондиционера (реле) |
| 8 | Омыватель фар |
Блок предохранителей в багажнике
Блок предохранителей в багажнике

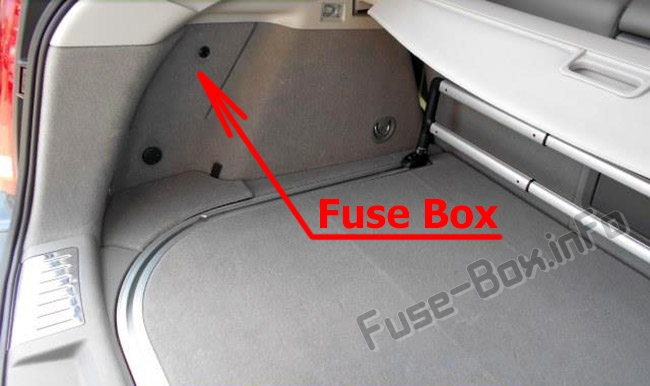

Расположение блока предохранителей
Он расположен в левой части багажника, за крышкой.
Схема блока предохранителей

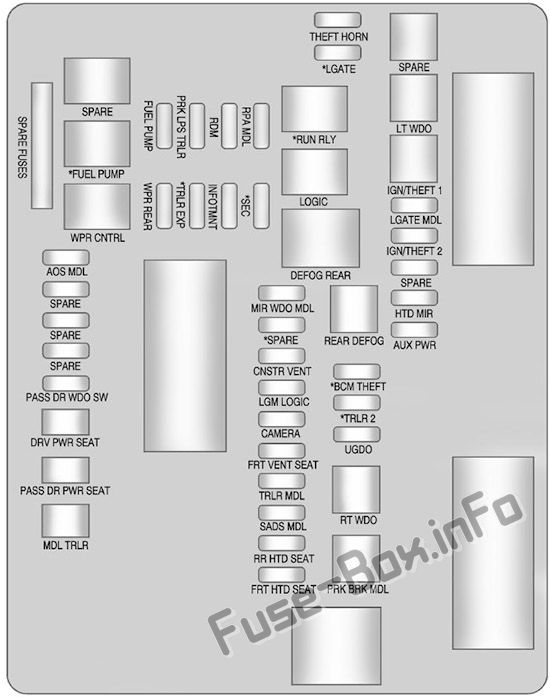

2010-2011 гг.

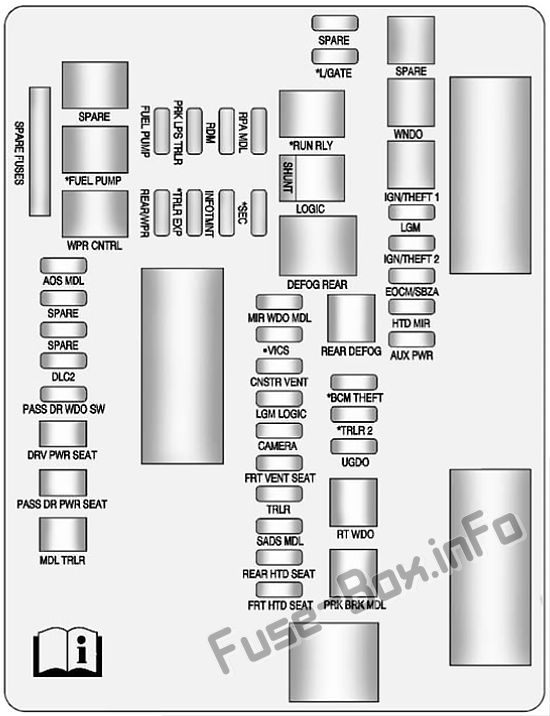

2012-2016 гг.
| Name | Описание |
|---|---|
| ЗАПАСНЫЕ ПРЕДОХРАНИТЕЛИ | Запасные предохранители |
| AOS MDL | Модуль автоматического обнаружения присутствия |
| ЗАПАСНОЙ | Не используется |
| ЗАПАСНОЙ | Не используется |
| DLC2 | Разъем канала передачи данных 2 |
| ПРОХОД DR WDO SW | Переключатель окна пассажирской двери |
| СИДЕНЬЕ DRV PWR | Сиденье с электроприводом водителя |
| СИДЕНЬЕ DR PWR | Пассажирские/водительские сиденья с электроприводом |
| MDL TRLR | Модуль трейлера |
| РПА леев | Задний модуль помощи при парковке |
| RDM | Модуль заднего привода |
| ПРК ЛПС ТРЛР | Лампы для парковки трейлеров |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| SEC | Безопасность |
| ИНФОРМНТ | Информационно-развлекательная система |
| ТРЛР ОПЫТ | Экспорт трейлера |
| WPR ЗАД (ЗАД/ЗПР) | Задний стеклоочиститель |
| МИР WDO MDL | Зеркальный оконный модуль |
| VICS | Информационно-коммуникационная система автомобиля (экспорт) |
| ЦНСТР ВЕНТ | Вентиляция канистры |
| ЛГМ ЛОГИК | Логика модуля подъемных ворот |
| КАМЕРА | Камера заднего вида |
| ПЕРЕДНЕЕ ВЕНТИЛЯЦИОННОЕ СИДЕНИЕ | Передние вентилируемые сиденья |
| ТРЛР леев (ТРЛР) | Модуль трейлера |
| САДС леев | Модуль полуактивной системы демпфирования |
| СИДЕНЬЕ ЗАДН. (ЗАДНЕЕ СИДЕНЬЕ HTD) | Задние сиденья с подогревом |
| СИДЕНЬЕ FRT HTD | Передние сиденья с подогревом |
| КРАЖА РОГ | Кража Рог |
| LGATE | Задняя дверь |
| ШУНТ | Шунт |
| ПРОТИВОТУМАННАЯ ЗАДНЯЯ ЧАСТЬ | Задняя защита от запотевания |
| КРАЖА BCM | Кража модуля управления телом |
| ТРЛР 2 | Трейлер 2 |
| UGDO | Универсальный механизм открывания гаражных ворот |
| РТ ВДО | Правое окно |
| ПРК БРК леев | Модуль стояночного тормоза |
| ЗАПАСНОЙ | Не используется |
| LT WDO | Левое окно |
| WNDO | Стеклоподъемник |
| ЗАЖИГАНИЕ/КРАЖА 1 | Зажигание/Кража 1 |
| LGATE MDL (ЛГМ) | Модуль задней двери |
| ЗАЖИГАНИЕ/КРАЖА 2 | Зажигание/Кража 2 |
| EOCM/SBZA | Модуль расчета внешних объектов/оповещение о боковой слепой зоне |
| ХТД МИР | Зеркало с подогревом |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Вспомогательная розетка |
| Реле | |
| ЗАПАСНОЙ | Не используется |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| КОНТРОЛЬ WPR | Стеклоочиститель |
| БЕГИ | Реле запуска |
| ЛОГИКА | Логистическая эстафета |
| ОБЕСПЕЧИВАНИЕ ЗАДНЕЙ ЧАСТИ | Обогрев заднего стекла |
