Предохранители и реле Cadillac STS (2005-2011)
Схемы относятся к указанным годам и вариантам Cadillac STS (2005-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.
Расположение предохранителей Cadillac STS 2005-2011 гг.
Предохранители прикуривателя / розетки в Cadillac STS находятся в блоке предохранителей моторного отсека. 2005-2007 гг. – см. предохранители «ВЫХОД И/П» (передний вспомогательный выход) и «ВЫХОД» (задний вспомогательный выход питания). 2008-2011 — см. предохранители «FRT PWR ВЫХОД» (передняя розетка питания) и «ДОПОЛНИТЕЛЬНЫЙ ВЫХОД» (задняя розетка).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

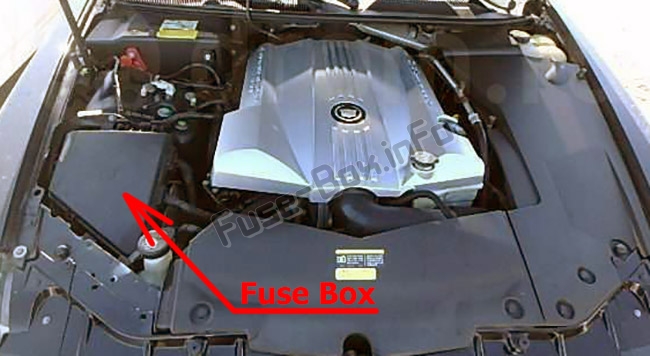

Моторного отсека

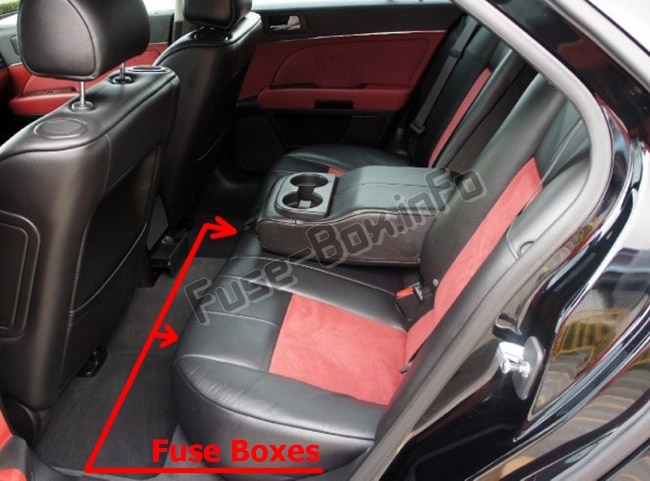

Пассажирский салон
Два блока предохранителей расположены под задними сиденьями.
Схемы блока предохранителей
Схемы блока предохранителей
2005, 2006, 2007

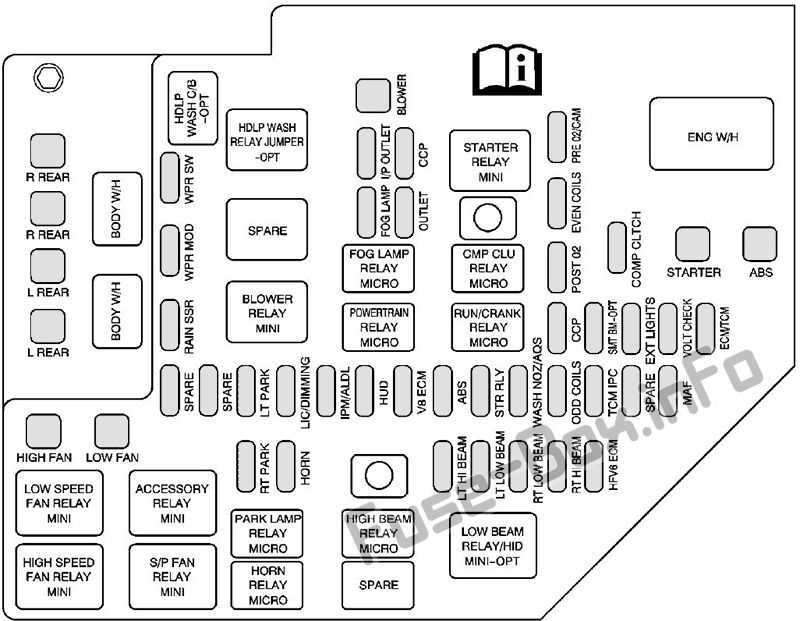

Моторного отсека
| Name | Описание |
|---|---|
| Предохранители | |
| ВОЗДУХОДУВКА | Двигатель вентилятора |
| ЗАДНЯЯ | Задний блок предохранителей со стороны пассажира |
| ВЫХОД И/П | Передний вспомогательный выход |
| CCP | Климат-контроль, корректор фар |
| ПРЕД О2/КАМ | 2005-2006: Кислородный датчик, CAM Phasers 2007: Кислородный датчик, переменный впуск (V6), соленоид продувки (V6), фазовращатели распредвала (V6) |
| ЗАДНЯЯ | Задний блок предохранителей со стороны пассажира |
| WPR ЮЗ | Переключатель стеклоочистителя/омывателя |
| ПРОТИВОТУМАННАЯ ФАРА | Противотуманные фары |
| ВЫХОД | Задняя дополнительная розетка питания |
| ДАЖЕ КАТУШКИ | Даже катушки зажигания, даже топливные форсунки |
| L ЗАДНИЙ | Левый задний блок предохранителей |
| ВПР МОД | Модуль стеклоочистителя |
| ПОСТ O2 | Датчик кислорода |
| СЦЕПЛЕНИЕ КОМП. | Муфта компрессора кондиционера |
| СТАРТЕР | Соленоид стартера |
| ABS | Антиблокировочный тормозной насос |
| L ЗАДНИЙ | Задний блок предохранителей со стороны водителя |
| ДОЖДЬ ССР | Датчик дождя, омыватель фар, датчик давления в шинах |
| CCP | Климат-контроль |
| СМТ БМ-ОПТ | Интеллектуальное реле луча (опция) |
| ДОПОЛНИТЕЛЬНЫЕ СВЕТИЛЬНИКИ | Реле ближнего света, реле дальнего света, реле габаритных огней |
| ПРОВЕРКА НАПРЯЖЕНИЯ | Модуль приборной панели |
| ЭБУ/КПМ | Модуль управления двигателем, модуль управления коробкой передач, модуль Easy Key, приборная панель |
| ЗАПАСНОЙ | Запасной |
| ЛТ ПАРК | Левый стояночный фонарь, левый задний фонарь |
| ЛИЧНОЕ ЗАТЕМНЕНИЕ | Номерной знак, затемнение приборной панели |
| ИПМ АЛДЛ | Разъем линии передачи данных модуля панели приборов |
| HUD | 2005–2006: Проекционный дисплей, модуль блокировки столбца 2007: Проекционный дисплей, модуль блокировки колонки, переключатель на рулевой колонке |
| Блок управления двигателем V8 | 2005-2006: Блок управления двигателем V8, соленоид испарителя 2007: Модуль управления двигателем V8 (ECM), испаритель. Соленоид, вакуумный байпас |
| ABS | Контроллер антиблокировочной тормозной системы |
| STR RLY | Реле стартера |
| ПРОМЫВКА NOZ/AQS | Форсунки омывателя с подогревом, датчик качества воздуха™ |
| НЕЧЕТНЫЕ КАТУШКИ | Нечетные катушки зажигания, нечетные топливные форсунки |
| ТКМ МПК | 2005–2006: Трансмиссия, приборная панель, управление двигателем. 2007: Блок управления коробкой передач (TCM), приборная панель, блок управления двигателем. |
| MAF | Датчик массы воздушного потока |
| ВЫСОКИЙ ВЕНТИЛЯТОР | Охлаждающий вентилятор — высокая скорость |
| НИЗКИЙ ВЕНТИЛЯТОР | Вентилятор охлаждения — низкая скорость |
| РТ ПАРК | Правый стояночный фонарь, правый задний фонарь |
| HORN | Horn |
| ДАЛЬНИЙ ЛУЧ | Дальний свет левой фары |
| БЛИЖНИЙ ЛУЧ | Ближний свет левой фары |
| РТ БЛИЗКИЙ ЛУЧ | Ближний свет правой фары |
| РТ ДАЛЬНИЙ ЛУЧ | Дальний свет правой фары |
| ЭБУ HFV6 | 2005–2006: Высокофункциональный модуль управления двигателем V6. 2007: Расширенный модуль управления двигателем V6 (ECM), датчик массового расхода воздуха (MAF) (V8) |
| ПЕРЕМЫЧКА РЕЛЕ ПРОМЫВКИ HDLP - ОПЦИЯ | Омыватель фар |
| Автоматические выключатели | |
| ПРОМЫВКА HDLP C/B -OPT | Омыватель фар (опция) |
| Реле | |
| РЕЛЕ СТАРТЕРА МИНИ | Стартер |
| ЗАПАСНОЙ | Запасной |
| РЕЛЕ ПРОТИВОТУМАННЫХ ФАР МИКРО | Противотуманные фары |
| CMP CLU РЕЛЕ МИКРО | Муфта компрессора кондиционера |
| РЕЛЕ ВЕНТИЛЯТОРА МИНИ | Двигатель переднего вентилятора |
| РЕЛЕ СИЛОВОЙ ТРАНСМИССИИ МИКРО | Управление двигателем |
| МИКРОРЕЛЕ РАБОТЫ/ЗАВОДА | 2005-2006: Зажигание 1 2007: Зажигание 1, Стартер, Форсунка омывателя, Качество воздуха, Антиблокировочная система тормозов, Панель климат-контроля, Модуль управления коробкой передач, Комбинация приборов, Датчик массового расхода воздуха, Модуль управления двигателем |
| РЕЛЕ МАЛОЙ СКОРОСТИ ВЕНТИЛЯТОРА МИНИ | Низкая скорость вентилятора охлаждения |
| ДОПОЛНИТЕЛЬНОЕ РЕЛЕ МИНИ | 2006-2006: Зажигание 3 2007: Зажигание 3, датчик дождя, омыватель фар, модуль стеклоочистителя/омывателя ветрового стекла |
| РЕЛЕ СТОЯНОЧНИКА МИКРО | 2005-2006: Габаритные огни 2007: Габаритные огни, Затемнение приборной панели, Лампы заднего номерного знака |
| РЕЛЕ ДАЛЬНЕГО СВЕТА МИКРО | Фара дальнего света |
| РЕЛЕ БЛИЖНЕГО СВЕТА/HID MINI-OPT | Разряд ближнего света/высокой интенсивности |
| РЕЛЕ ВЫСОКОСКОРОСТНОГО ВЕНТИЛЯТОРА МИНИ | Высокая скорость вентилятора охлаждения |
| S/P РЕЛЕ ВЕНТИЛЯТОРА МИНИ | Последовательный/параллельный вентилятор охлаждения |
| РЕЛЕ СИГНАЛА МИКРО | Horn |
| Соединение жгута | |
| АНГЛ В/В | Соединение жгута двигателя |
| КОРПУС В/В | Соединение ремня безопасности тела |
| КОРПУС В/В | Соединение ремня безопасности тела |

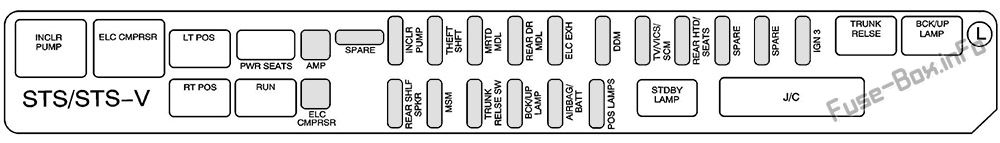

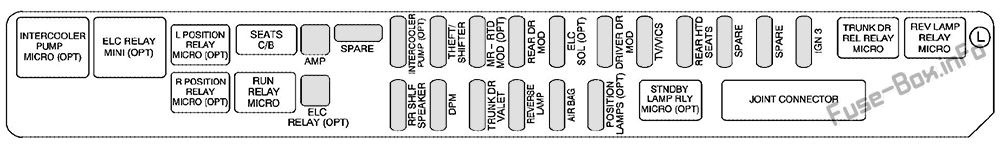

Задний блок предохранителей под сиденьем (со стороны водителя)
| Name | Описание |
|---|---|
| Предохранители | |
| AMP | Усилитель |
| НАСОС ПРОМЕЖУТОЧНОГО ОХЛАДИТЕЛЯ | Насос промежуточного охладителя (опция) |
| КРАЖА/ШИФФЕР | Датчики кражи, автоматическое переключение передач |
| МР-РТД МОД | Модуль подвески MR-CVRTD (опция) |
| ЗАДНИЙ ДР МОД | Модули задней двери |
| ЭЛК СОЛ | 2005-2006: Соленоид выхлопа 2007: Автоматический контроль уровня, соленоид выхлопа (опция) |
| ДРАЙВЕР ДР МОД | 2005-2006: Модуль водительской двери 2007: Модуль двери водителя, сабвуферы в передней двери (опция) |
| ТВ/ВИКС | Информационно-развлекательная система (только экспорт) |
| ЗАДНИЕ СИДЕНЬЯ HTD | Задние сиденья с подогревом |
| ЗАПАСНОЙ | Запасной |
| ЗАПАСНОЙ | Запасной |
| IGN3 | Сиденье переднего пассажира с подогревом, автоматический переключатель передач, защита пассажиров |
| ЗАДНИЙ ПОЛНЫЙ ДИНАМИК | Задний полочный динамик (опция) |
| DPM | Сиденье с памятью, поясничный отдел |
| БАГАЖНИК ДР ВАЛЕТ | Открытие багажника, переключатель блокировки Valet |
| ЛАМПА ЗАДНЕГО ХОДА | Фонари заднего хода, система помощи при парковке сзади, внутреннее зеркало заднего вида |
| ВОЗДУШНАЯ ПОДУШКА | Воздушная подушка |
| ПОЗИЦИОННЫЕ ЛАМПЫ | Задние фонари |
| РЕЛЕ ЭЛК | Автоматический контроль уровня (опция) |
| Реле | |
| НАСОС ПРОМЕЖУТОЧНОГО ОХЛАДИТЕЛЯ МИКРО | Насос промежуточного охладителя (опция) |
| РЕЛЕ ЭЛК | Компрессор с автоматическим регулированием уровня (опция) |
| ПОЛОЖЕНИЕ L РЕЛЕ МИКРО | Левый задний задний фонарь, габаритные огни (опция) |
| РЕЛЕ ДР.МАГНИТ. РЕЛЕ МИКРО | Двигатель открытия багажника |
| РЕЛЕ ЛАМПЫ ОБОРОТОВ МИКРО | 2005-2006: Фонари заднего хода, система помощи при парковке сзади. 2007: Фонари заднего хода, система помощи при парковке сзади, внутреннее зеркало заднего вида. |
| ПОЛОЖЕНИЕ R РЕЛЕ МИКРО | Задний правый задний фонарь, габаритные огни (опция) |
| РЕЛЕ РАБОТЫ МИКРО | Зажигание 3 |
| ЛАМПА РЕЖИМА РЕЖИМА | Задние фонари, габаритные огни (опция) |
| Автоматические выключатели | |
| СИДЕНЬЯ С/Б | Сиденье с электроприводом |
| Диод | |
| ЗАПАСНОЙ | Запасной |
| Совместный соединитель | |
| СОЕДИНИТЕЛЬНЫЙ СОЕДИНИТЕЛЬ | Набор для сращивания (зеленый) |

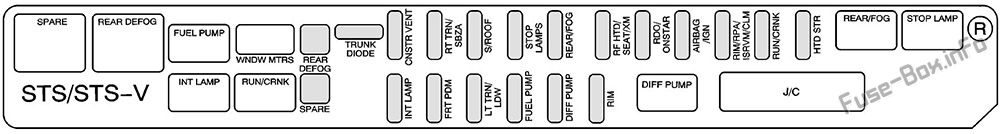

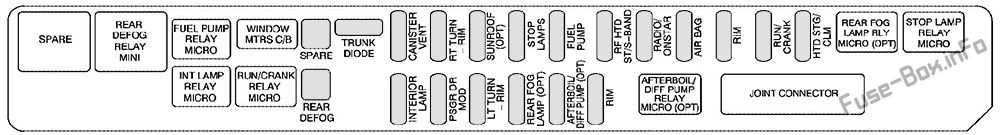

Задний блок предохранителей под сиденьем (со стороны пассажира)
| Name | Описание |
|---|---|
| Предохранители | |
| ЗАПАСНОЙ | Запасной |
| КАНИСТРА ВЕНТИЛЯЦИОННАЯ | Соленоид вентиляции канистры |
| RT TURN-RIM | Сигнал поворота направо |
| ЛЮК | Модуль люка (опция) |
| СТОП-ЛАМПЫ | Стоп-сигналы |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| RF HTD ST/S-BAND | Сиденье переднего пассажира с подогревом, антенна S-диапазона |
| РАДИО/НАСТАР | Радио/OnStar |
| ВОЗДУШНАЯ ПОДУШКА | Подушки безопасности |
| RIM | Аккумулятор к заднему интеграционному модулю |
| РАБОТАЕТ/ПРОВОДИТ | 2005-2006: Зажигание 1 2007: Зажигание 1, Противотуманные фары, Муфта компрессора, Реле запуска/пуска двигателя. |
| ГТД СТГ/КЛМ | Рулевое колесо с подогревом, модуль блокировки рулевой колонки |
| ЗАДНИЙ ПРОТИВОТУМАН | Задний обогреватель |
| ВНУТРЕННЯЯ ЛАМПА | Внутренние лампы |
| ПСЖ ДР МОД | Модуль двери переднего пассажира |
| LT TURN-RIM | Сигнал левого поворота |
| ЗАДНЯЯ ПРОТИВОТУМАННАЯ ФОНАРЬ (ОПЦИЯ) | Задние противотуманные фары (опция) |
| ДОПУСКНОЙ/ДИФФЕРЕНЦИАЛЬНЫЙ НАСОС | 2005-2006: Насос после кипячения 2007: После кипячения, насос охлаждения заднего дифференциала |
| RIM | Зажигание к заднему встроенному модулю |
| Реле | |
| ЗАПАСНОЙ | Запасной |
| РЕЛЕ ЗАДНЕГО ПРОТИВОТУМАНА МИНИ | Задняя защита от запотевания |
| РЕЛЕ ТОПЛИВНОГО НАСОСА МИКРО | Топливный насос |
| ЗАДНЯЯ ПРОТИВОТУМАННАЯ ФАРА МИКРО (ОПЦИЯ) | Задние противотуманные фары (опция) |
| РЕЛЕ СТОП-СИГНАЛОВ МИКРО | Стоп-сигналы |
| РЕЛЕ ЛАМПЫ ВНУТР. МИКРО | Внутренние лампы |
| МИКРОРЕЛЕ РАБОТЫ/ЗАВОДА | Зажигание 1 |
| МИКРОРЕЛЕ ДОПУСКНОГО БОЙЛА | Насос после кипячения (опция) |
| Автоматические выключатели | |
| ОКНО МТРС С/Б | Автоматический выключатель электродвигателей стеклоподъемников |
| Диоды | |
| ТРАНСПОРТНЫЙ ДИОД | Освобождение багажника |
| Совместный соединитель | |
| СОЕДИНИТЕЛЬНЫЙ СОЕДИНИТЕЛЬ | Набор для сращивания (синий) |
2008, 2009, 2010, 2011

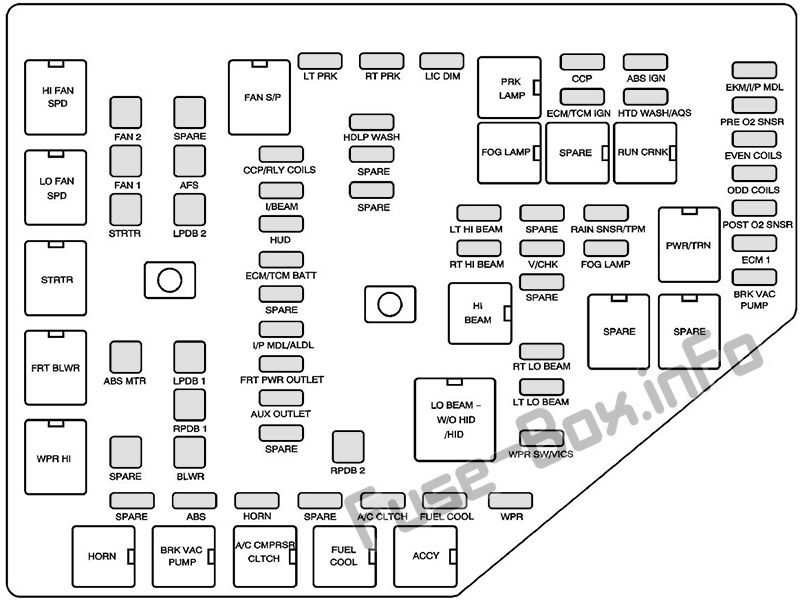

Моторного отсека
| Name | Описание |
|---|---|
| J-образные предохранители | |
| АБС ССО | Модуль ABS-Модуль ABS-StabiliTrak® |
| AFS | Активное переднее рулевое управление |
| BLWR | Двигатель вентилятора |
| ВЕНТИЛЯТОР 1 | Низкая скорость вентилятора охлаждения |
| ВЕНТИЛЯТОР 2 | Охлаждающий вентилятор — высокая скорость |
| ЛПДБ 1 | Задний блок предохранителей со стороны водителя |
| ЛПДБ 2 | Задний блок предохранителей со стороны водителя |
| РПДБ 1 | Задний блок предохранителей со стороны пассажира |
| РПБД 2 | Задний блок предохранителей со стороны пассажира |
| ЗАПАСНОЙ | Запасной |
| Мини-предохранители | |
| МУФТА КОНДИЦИОНЕРА | Муфта компрессора кондиционера |
| ABS | Модуль ABS-StabiliTrak® |
| АБС ЗАЖИГАНИЕ | Контроллер антиблокировочной тормозной системы |
| ДОПОЛНИТЕЛЬНЫЙ ВЫХОД | Задняя розетка для аксессуаров |
| НАСОС BRK VAC | Тормозной вакуумный насос |
| CCP | Панель климат-контроля |
| КАТУШКИ CCP/RLY | Панель климат-контроля, регулятор уровня фар, активный круиз-контроль, катушки реле, стартер, передний вентилятор |
| ЕСМ 1 | Модуль управления двигателем (ECM) |
| БАТТ ЭБУ/КПМ | ECM, модуль управления коробкой передач (TCM) |
| ЭБУ/КПМ ЗАЖИГАНИЕ | ECM, TCM, комбинация приборов |
| ЭКМ/И/П лей | Модуль Easy Key (EKM), Модуль приборной панели (I/P MDL) |
| ДАЖЕ КАТУШКИ | Даже катушки зажигания, даже топливные форсунки |
| ПРОТИВОТУМАННАЯ ФАРА | Передние противотуманные фары |
| ВЫХОД FRT PWR | Передняя розетка для аксессуаров |
| ТОПЛИВО ОХЛАЖДАЕТ | Охлаждение топлива |
| HORN | Horn |
| HTD WASH/AQS | Омыватель фар с подогревом, датчик качества воздуха |
| HUD | Проекционный дисплей, переключатель на рулевой колонке |
| I/ЛУЧ | Реле IntelliBeam |
| I/P MDL/ALDL | Модуль приборной панели, разъем канала передачи данных сборочной линии |
| ЛИК ДИМ | Номерной знак, затемнение приборной панели |
| ДАЛЬНИЙ ЛУЧ | Фара дальнего света со стороны водителя |
| LT LO BEAM | Фара ближнего света со стороны водителя |
| ЛТ ПРК | Парковочный фонарь со стороны водителя/задний фонарь со стороны водителя |
| НЕЧЕТНЫЕ КАТУШКИ | Нечетные катушки зажигания, нечетные топливные форсунки |
| ПОСТ O2 SNSR | Пост кислородный датчик |
| ПРЕД О2 SNSR | Предварительный датчик кислорода, датчики CAM |
| ДОЖДЬ SNSR/TPM | Датчик дождя, катушка реле: омыватель фар |
| РТ ДАЛЬНИЙ ЛУЧ | Фара дальнего света со стороны пассажира |
| ЛУЧ ВЕРТ. | Фара ближнего света со стороны пассажира |
| РТ ПРК | Парковочный фонарь со стороны пассажира, Задний фонарь со стороны пассажира |
| ЗАПАСНОЙ | Запасной |
| В/ЧК | Модуль приборной панели — проверка напряжения |
| WPR | Сборка модуля протирки/промывки |
| WPR ЮЗ/VICS | Датчик дождя, переключатель стеклоочистителя |
| Реле | |
| МУФТА КОМПРЕССОРА КОНДИЦИОНЕРА | Муфта компрессора кондиционера |
| ACCY | Дополнительный датчик дождя, катушка реле омывателя фар, модуль стеклоочистителя/омывателя ветрового стекла |
| НАСОС BRK VAC | Тормозной вакуумный насос |
| ВЕНТИЛЯТОР С/П | Последовательный/параллельный вентилятор охлаждения |
| ПРОТИВОТУМАННАЯ ФАРА | Противотуманные фары |
| FRT BLWR | Двигатель переднего вентилятора |
| ТОПЛИВО ОХЛАЖДАЕТ | Насос охлаждения топлива |
| ДАЛЬНИЙ ЛУЧ | Фара дальнего света |
| ВЫСОКАЯ СКОРОСТЬ ВЕНТИЛЯТОРА | Высокая скорость вентилятора охлаждения |
| HORN | Horn |
| LO ВЕНТИЛЯТОР SPD | Низкая скорость вентилятора охлаждения |
| БЛИЖНИЙ ЛУЧ БЕЗ HID/HID | Фара ближнего света, высокоинтенсивный разряд (HID) |
| ФРК ЛАМПА | Габаритные огни, затемнение приборной панели, лампы заднего номерного знака |
| PWR/ТРН | Управление двигателем |
| ЗАПУСК КРНК | Форсунка омывателя с подогревом, качество воздуха, антиблокировочная тормозная система, панель климат-контроля, TCM, ECM, панель управления приборами, панель управления приборами |
| ЗАПАСНОЙ | Запасной |
| STRTR | Стартер |
| WPR привет | Стеклоочиститель на высокой скорости |
| Автоматические выключатели | |
| ПРОМЫВКА HDLP | Электродвигатель омывателя фар (автоматический выключатель) |
Задний блок предохранителей под сиденьем (со стороны водителя)
| Name | Описание |
|---|---|
| Предохранители | |
| AMP | Усилитель |
| ВКЛ НАСОС | Насос промежуточного охладителя (опция) |
| КРАЖА/ОБМЕН | Датчики кражи, автоматическое переключение передач, звуковой сигнал |
| МСПД молдавских леев | Модуль управления магнитной подвеской (опция) |
| ЗАДНИЙ ДР МДЛ | Модули задней двери |
| ЭЛК ЭКСХ | Электронный контроль уровня, соленоид выхлопа (опция) |
| DDM | Модуль двери водителя, сабвуферы в передней двери (опция) |
| ТВ/ВИКС/СКМ | Информационно-развлекательная система (только экспорт), модуль диспетчерского управления (опция) |
| ЗАДНИЕ HTD/СИДЕНЬЯ | Задние сиденья с подогревом |
| ЗАПАСНОЙ | Запасной |
| IGN3 | Сиденье переднего пассажира с подогревом, автоматический переключатель передач, защита пассажиров, электронный ограничитель натяжения ремня безопасности |
| ЗАДНЯЯ ПОЛКА ДИНАМИК | Задний полочный динамик (опция) |
| MSM | Поясничный модуль сиденья с памятью |
| ПЕРЕКЛЮЧАТЕЛЬ БАГАЖНИКА | Открытие багажника, переключатель блокировки Valet |
| ЗАДНЯЯ/ВЕРХНЯЯ ЛАМПА | Фонари заднего хода, система помощи при парковке сзади, внутренние зеркала заднего вида |
| ПОДУШКА БЕЗОПАСНОСТИ/АККУМУЛЯТОР | Воздушная подушка |
| POS ЛАМПЫ | Задние фонари |
| ЭЛК КПРСР | Автоматический контроль уровня (опция) |
| Реле | |
| ВКЛ НАСОС | Насос промежуточного охладителя (опция) |
| ЭЛК КПРСР | Электронный контроль уровня, компрессор (опция) |
| LT POS | Левый задний задний фонарь, габаритные огни (опция) |
| РТ POS | Задний правый задний фонарь, габаритные огни (опция) |
| RUN | Зажигание 3 |
| ЛАМПА ОЖИДАНИЯ | Задние фонари, габаритные огни (опция) |
| ВЫПУСК БАГАЖНИКА | Двигатель открытия багажника |
| ЗАДНЯЯ/ВЕРХНЯЯ ЛАМПА | Фонари заднего хода, система помощи при парковке сзади, внутреннее зеркало заднего вида |
| Автоматические выключатели | |
| СИДЕНЬЯ С ЭЛЕКТРОПРИВОДОМ | Сиденья с электроприводом |
| Диоды | |
| ЗАПАСНОЙ | Запасной |
| Совместный разъем | |
| J/C | Набор для сращивания (зеленый) |
Задний блок предохранителей под сиденьем (со стороны пассажира)
| Name | Описание |
|---|---|
| Предохранители | |
| ПОДУШКА БЕЗОПАСНОСТИ/ЗАЖИГАНИЕ | Датчики и диагностический монитор, автоматический датчик присутствия, дополнительная надувная система безопасности пассажира |
| ЦНСТР/ВЕНТ | Соленоид вентиляции канистры |
| ДИФФЕРЕНЦИАЛЬНЫЙ НАСОС | Насос заднего дифференциала |
| ФРТ ДПМ | Модуль двери переднего пассажира, правый силовой сабвуфер |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| HTD STR | Рулевое колесо с подогревом |
| RF HTD/SEAT/XM | Сиденье переднего пассажира с подогревом, антенна S-Band™ |
| RDO/ONSTAR | Радио, ОнСтар® |
| ВНУТРЕННЯЯ ЛАМПА | Внутренние лампы |
| LT TRN/LDW | Сигнал левого поворота, предупреждение о выходе из полосы движения (опция) |
| ЗАДНИЙ ПРОТИВОТУМАН | Задний обогреватель |
| СЗАДИ/ПРОТИВОТУМАННЫЕ | Задние противотуманные фары (опция) |
| RIM | Модуль задней интеграции |
| ОПРАВА / RPA / ISRVM / CLM | Задний модуль интеграции, система помощи при парковке сзади, внутреннее зеркало заднего вида, модуль блокировки рулевой колонки, звуковой оповещатель, активное переднее рулевое управление (AFS), модуль диспетчерского управления |
| ПУСК/НАЧАЛО | UHBEC Run, Катушка реле CRANK, Катушка реле задних противотуманных фар |
| S/КРЫША | Модуль люка в крыше (опция) |
| ЗАПАСНОЙ | Запасной |
| СТОП-ЛАМПЫ | Стоп-сигналы |
| РТ ТРН/СЗБА | Сигнал правого поворота, предупреждение о боковой слепой зоне (опция) |
| Реле | |
| ДИФФЕРЕНЦИАЛЬНЫЙ НАСОС | Насос заднего дифференциала (опция) |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ВНУТРЕННЯЯ ЛАМПА | Внутренние лампы |
| ЗАДНИЙ ПРОТИВОТУМАН | Задний обогреватель |
| СЗАДИ/ПРОТИВОТУМАННЫЕ | Задние противотуманные фары (опция) |
| ПУСК/НАЧАЛО | Зажигание 1 |
| ЗАПАСНОЙ | Запасной |
| СТОП-СИГНАЛ | Стоп-сигнал |
| Автоматические выключатели | |
| ОКНО МТР | Автоматический выключатель электродвигателей стеклоподъемников |
| Диоды | |
| ТРАНСПОРТНЫЙ ДИОД | Освобождение багажника |
| Совместный разъем | |
| J/C | Набор для сращивания (синий) |
