Предохранители и реле Cadillac XLR (2004-2009)
Схемы относятся к указанным годам и вариантам Cadillac XLR (2004-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.
Расположение предохранителей Cadillac XLR 2004-2009 гг.
Предохранитель прикуривателя / розетки в Cadillac XLR предохранитель №46 в блоке предохранителей салона.
Оглавление
Пассажирский салон
Пассажирский салон

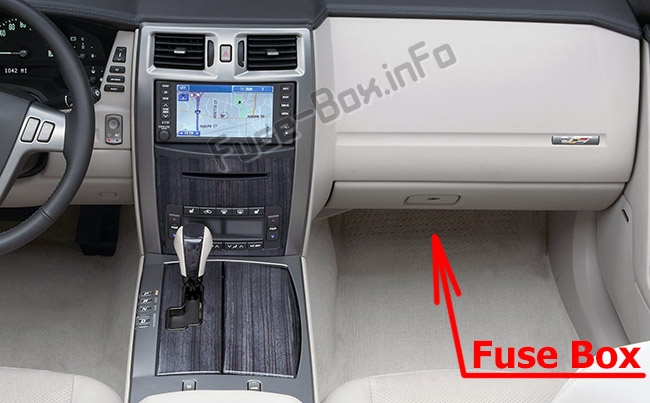

Расположение блока предохранителей
Блок предохранителей находится под перчаточным ящиком, в пространстве для ног переднего пассажира за подножкой.

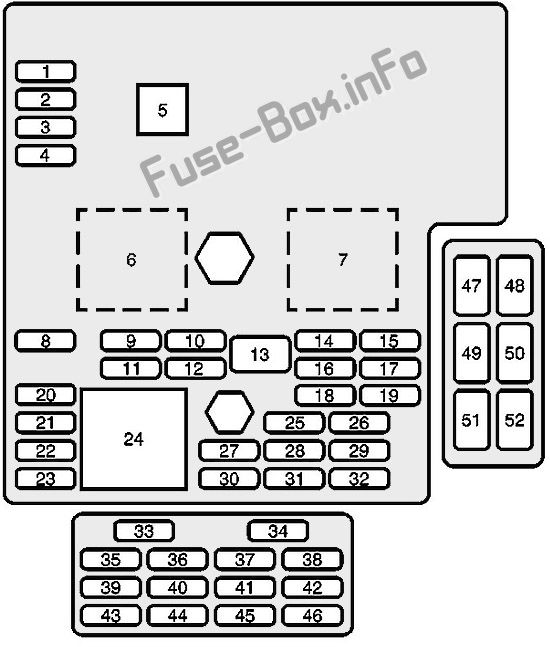

Схема блока предохранителей
| № | Описание |
|---|---|
| 1-4 | Запасные предохранители |
| 5 | Съемник предохранителей |
| 6 | Лампа заднего хода |
| 7 | Стартер/кривошип |
| 8 | Соленоид стояночного тормоза А |
| 9 | Фонари заднего хода |
| 10 | Соленоид BTSI, блокировка колонки |
| 11 | Не используется |
| 12 | Не используется |
| 13 | Устройства GMLAN |
| 14 | Система помощи при парковке сзади, сиденья с подогревом/охлаждением, реле стеклоочистителя |
| 15 | Дверные замки |
| 16 | Модуль управления двигателем |
| 17 | Внутреннее освещение |
| 18 | 2004-2005: Подушки безопасности, выключатель подушки безопасности пассажира 2006-2009: Подушки безопасности |
| 19 | Не используется |
| 20 | OnStar |
| 21 | Адаптивный круиз-контроль (ACC), переключатель двери водителя |
| 22 | Колесо с электроприводом наклона, телескопическая рулевая колонка, сиденье с памятью, переключатель сиденья водителя, переключатель убирающейся жесткой крыши |
| 23 | Замок зажигания, датчик вторжения |
| 24 | Стоп-сигнал |
| 25 | Внутреннее зеркало заднего вида, система климат-контроля, блокировка рулевой колонки, звуковая сигнализация |
| 26 | Комбинация приборов, проекционный дисплей (HUD) |
| 27 | Радио, S-диапазон, CD-чейнджер |
| 28 | Переключатель Tap-Up/Tap-Down, переключатель адаптивного круиз-контроля (ACC), переключатель круиз-контроля |
| 29 | Система климат-контроля, Power Sounder |
| 30 | Задние противотуманные фары, диагностический разъем |
| 31 | Складное зеркало с электроприводом |
| 32 | Кнопка закрытия багажника, соленоид стояночного тормоза B |
| 33 | Сиденья с электроприводом |
| 34 | Дверные элементы управления |
| 35 | Бег, мощность аксессуаров |
| 36 | Не используется |
| 37 | Не используется |
| 38 | Рейнсенс |
| 39 | Индикаторы кнопок управления на рулевом колесе |
| 40 | Силовой поясничный отдел |
| 41 | Сиденье со стороны пассажира с подогревом |
| 42 | Сиденье со стороны водителя с подогревом |
| 43 | Не используется |
| 44 | Выдвижная жесткая крыша, защелка багажника |
| 45 | Вспомогательная мощность |
| 46 | Зажигалка |
| Реле | |
| 47 | Стояночный тормоз |
| 48 | Отпускание стояночного тормоза |
| 49 | Не используется |
| 50 | Не используется |
| 51 | Не используется |
| 52 | Дверь топливного бака |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

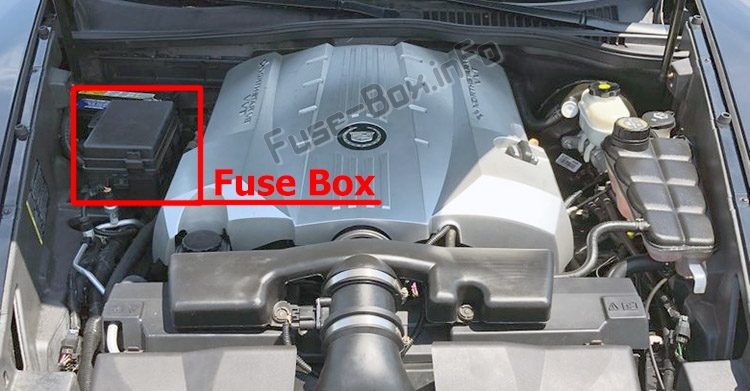

Расположение блока предохранителей

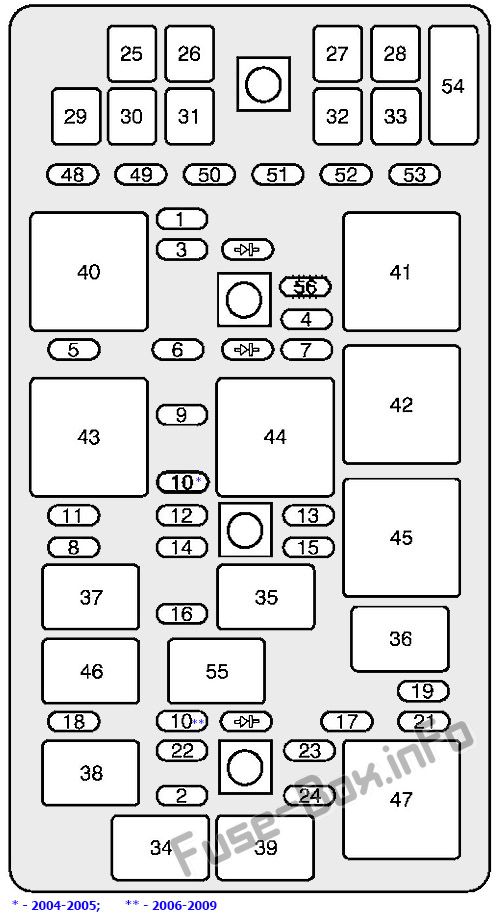

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | 2004–2008: антиблокировочная тормозная система, магнитная система контроля плавности хода. 2009: Антиблокировочная тормозная система, электронная система управления подвеской, адаптивная система переднего освещения (AFS) |
| 2 | Horn |
| 3 | Адаптивный круиз-контроль (ACC), органы управления коробкой передач |
| 4 | Дворники |
| 5 | Стоп-сигналы/фонари заднего хода |
| 6 | Датчик кислорода |
| 7 | Батарея 5 |
| 8 | Парковочные огни |
| 9 | Электронное управление дроссельной заслонкой |
| 10 | Топливный насос |
| 11 | 2004–2008: Модуль управления двигателем, модуль управления коробкой передач. 2009: Модуль управления двигателем, модуль управления коробкой передач |
| 12 | Странные форсунки |
| 13 | Электронное управление подвеской |
| 14 | Контроль выбросов |
| 15 | Компрессор кондиционера |
| 16 | Даже инжекторы |
| 17 | 2004-2005: Омыватель ветрового стекла 2006–2008: Омыватель ветрового стекла, насос интеркулера. 2009: Омыватель ветрового стекла, адаптивная система переднего освещения (AFS), насос промежуточного охладителя |
| 18 | Омыватель фар |
| 19 | Правая фара ближнего света |
| 20 | Не используется |
| 21 | Левая фара ближнего света |
| 22 | Противотуманная фара |
| 23 | Правая фара дальнего света |
| 24 | Левая фара дальнего света |
| 25 | 2004-2005: не используется 2006-2009: Вентилятор охлаждения |
| 26 | Батарея 3 |
| 27 | Антиблокировочная система тормозов |
| 28 | Климат-контроль |
| 29 | Батарея 2 |
| 30 | Стартер |
| 31 | Аудио усилитель |
| 32 | 2004-2005: не используется 2006-2009: Вентилятор охлаждения |
| 33 | Батарея 1 |
| 48-52 | Запасные предохранители |
| 53 | Не используется |
| 54 | Съемник предохранителей |
| 56 | 2009: Модуль управления двигателем, модуль управления коробкой передач. |
| Реле | |
| 34 | Horn |
| 35 | Компрессор кондиционера |
| 36 | Омыватель ветрового стекла |
| 37 | Парковочные огни |
| 38 | Противотуманные фары |
| 39 | Фары дальнего света |
| 40 | Обогрев заднего стекла |
| 41 | Стеклоочиститель ветрового стекла высокий/низкий |
| 42 | Стеклоочиститель РАБОТАЕТ / ПРИНАДЛЕЖНОСТИ Мощность |
| 43 | Стартер/кривошип |
| 44 | Зажигание 1 |
| 45 | Стеклоочиститель ветрового стекла вкл./выкл. |
| 46 | Омыватель фар |
| 47 | Фары ближнего света |
| 55 | 2006-2009: Топливный насос |
