Предохранители и реле Cadillac XT4 (2019-2022)
Схемы относятся к указанным годам и вариантам Cadillac XT4 (2019-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.
Расположение предохранителей Cadillac XT4 2019-2022 гг.
Предохранители прикуривателя (розетки) в Cadillac XT4 Это предохранители F5 (Розетка собственных нужд — груз), F37 (Розетка собственных нужд — передняя часть), F43 (Розетка собственных нужд — консоль (автоматический выключатель)) и F44 (Розетка собственных нужд — консоль) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

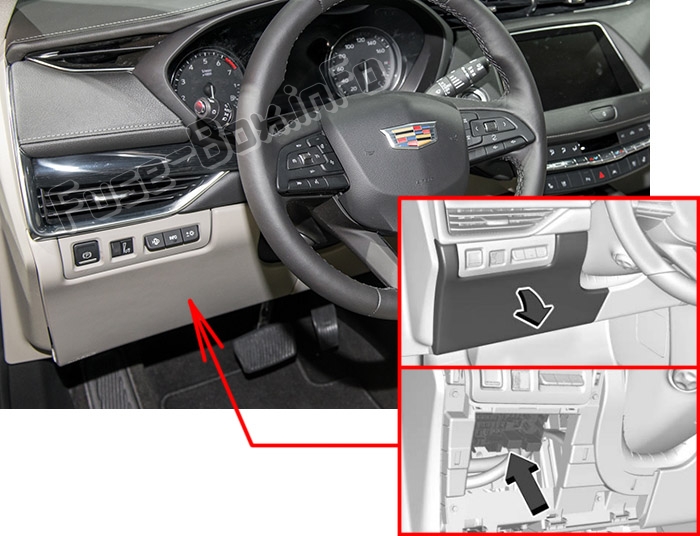

Пассажирский салон
Блок предохранителей расположен со стороны водителя на панели приборов за крышкой.
Для доступа снимите панель, начиная сверху. Как только зажимы будут отсоединены, выступы вдоль нижней части двери можно отсоединить от приборной панели, чтобы снять дверь.
Чтобы переустановить дверцу, поместите нижние выступы в пазы и поверните дверцу в нужное положение, зацепив защелки.

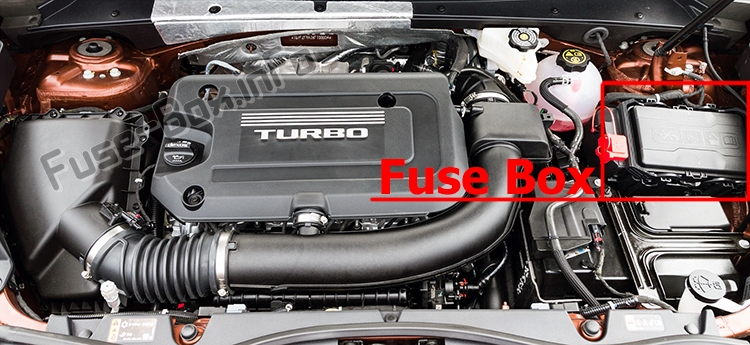

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
2019, 2020, 2021

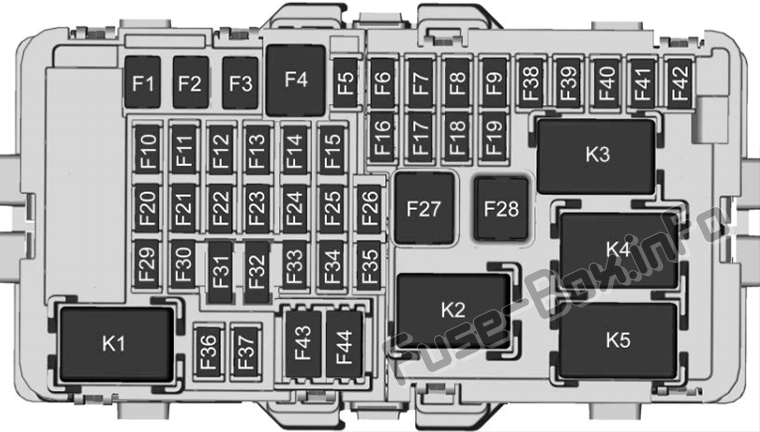

Блок предохранителей панели приборов
| № | Применение |
|---|---|
| F1 | Левый электростеклоподъемник |
| F2 | Правый электростеклоподъемник |
| F3 | Не используется |
| F4 | Постоянный ток Батарея постоянного тока 2/1 |
| F5 | Вспомогательная розетка — грузовая |
| F6 | Батарея обогрева сиденья 1 |
| F7 | Батарея обогрева сидений 2 |
| F8 | Модуль управления кузовом 3 |
| F9 | Выключатель электрического стояночного тормоза |
| F10 | Блок управления кузовом 2 (стоп/старт) |
| F11 | Не используется |
| F12 | Не используется |
| F13 | Не используется |
| F14 | Не используется |
| F15 | Модуль управления коробкой передач (стоп/старт) |
| F16 | Усилитель |
| F17 | Не используется |
| F18 | Модуль обработки видео |
| F19 | Усилитель рулевой колонки |
| F20 | Блок управления кузовом 6 |
| F21 | Блок управления кузовом 4 |
| F22 | Модуль управления кузовом 7 |
| F23 | Электрический замок рулевой колонки |
| F24 | Воздушная подушка |
| F25 | Разъем канала передачи данных |
| F26 | Не используется |
| F27 | Не используется |
| F28 | Не используется |
| F29 | Блок управления кузовом 8 |
| F30 | Потолочная консоль |
| F31 | Управление на руле |
| F32 | Не используется |
| F33 | Отопление вентиляция/кондиционирование воздуха |
| F34 | Модуль центрального шлюза (CGM) |
| F35 | Переключатель с подогревом |
| F36 | Зарядное устройство |
| F37 | Дополнительная розетка – спереди |
| F38 | OnStar |
| F39 | Отображать |
| F40 | Обнаружение препятствий |
| F41 | Блок управления кузовом 1 (стоп/старт) |
| F42 | Радио |
| F43 | Вспомогательная розетка – консоль (автоматический выключатель) |
| F44 | Вспомогательная розетка – консоль |
| Реле | |
| K1 | Не используется |
| K2 | Сохраненная вспомогательная мощность |
| K3 | 2021: Кража контента |
| K4 | Не используется |
| K5 | Не используется |

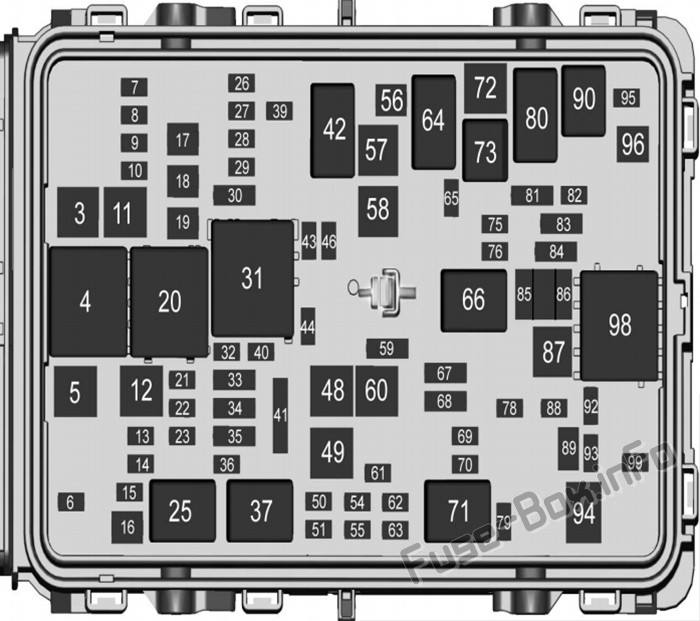

Блок предохранителей в моторном отсеке
| № | Применение |
|---|---|
| 3 | 2019-2020: Насос АБС 2021: Электронный блок управления тормозами |
| 5 | 2019: Не используется 2020-2021: Тормоз прицепа |
| 6 | Задняя застежка |
| 7 | Остановка прицепа/Поворот налево |
| 8 | Модуль сиденья с памятью |
| 9 | Функция оповещения пешеходов |
| 10 | Полуактивная система демпфирования |
| 11 | 2019: Батарея постоянного тока 1 2020-2021: Батарея постоянного тока 1/2 |
| 12 | Задний обогреватель |
| 13 | Зеркало с подогревом |
| 14 | Не используется |
| 15 | Пассивный вход пассивный старт |
| 16 | Передний стеклоочиститель |
| 17 | Пассажирское сиденье с электроприводом |
| 18 | Модуль задней двери с электроприводом |
| 19 | Водительское сиденье с электроприводом |
| 21 | Люк на крыше |
| 22 | Задний стеклоочиститель |
| 23 | 2019: Автоматический корректор фар/соленоид вентиляции канистры 2020-2021: Интерфейсный модуль прицепа 2 |
| 26 | Модуль управления коробкой передач/зажигание |
| 27 | Корпус панели приборов/зажигание |
| 28 | Задний стеклоочиститель |
| 29 | 2019: Вентиляция сидений 2020-2021: Зажигание прицепа |
| 30 | 2019-2020: Контрольная лампа неисправности 2021: Контрольная лампа неисправности пуск/стоп Зажигание интерфейсного модуля прицепа |
| 32 | Модуль управления задним приводом 1 |
| 33 | 2019-2020: Подогрев передних сидений |
| 34 | Переключатель громкой связи/окна |
| 35 | 2019: Не используется 2020-2021: Подогреватель дизельного топлива |
| 36 | Топливный модуль |
| 39 | Массаж |
| 40 | Блокировка рулевой колонки |
| 41 | Не используется |
| 43 | Рулевое колесо с подогревом |
| 44 | 2019: Не используется 2020: Вентиляция сидений 2021: Вентиляция сидений / Подогрев передних сидений |
| 46 | Модуль управления двигателем/зажигание |
| 48 | Модуль управления задним приводом 2 |
| 49 | Вентиляция отопления/ Двигатель вентилятора кондиционера |
| 50 | Не используется |
| 51 | Не используется |
| 54 | Не используется |
| 55 | Не используется |
| 56 | Пусковой двигатель |
| 57 | Не используется |
| 58 | Не используется |
| 59 | Фары дальнего света |
| 60 | 2019: Не используется 2020-2021: Интерфейсный модуль прицепа 1 |
| 61 | Не используется |
| 62 | Не используется |
| 63 | Не используется |
| 65 | Управление кондиционером |
| 67 | Не используется |
| 68 | Не используется |
| 69 | Не используется |
| 70 | Лампа парковки трейлера |
| 72 | Шестерня стартера |
| 75 | Модуль управления двигателем |
| 76 | Силовой агрегат без двигателя |
| 78 | Horn |
| 79 | Насос омывателя |
| 81 | Модуль управления коробкой передач/модуль управления двигателем |
| 82 | 2019: Не используется 2020-2021: Датчик оксида азота |
| 83 | Катушка зажигания |
| 84 | Силовой агрегат на двигателе |
| 85 | Шунт |
| 86 | Шунт |
| 87 | 2019: Не используется 2020-2021: Подогреватель дизельного топлива 1 |
| 88 | Аэрозатвор |
| 89 | 2019: Не используется 2020-2021: Модуль селективного каталитического восстановления |
| 92 | Остановка трейлера/поворот направо |
| 93 | 2019: Не используется 2020-2021: Автоматический корректор фар/Соленоид вентиляции адсорбера |
| 95 | 2019: Не используется 2020-2021: Умные датчики |
| 96 | 2019: Не используется 2020-2021: Подогреватель дизельного топлива 2 |
| 99 | Не используется |
| Реле | |
| 4 | Не используется |
| 20 | Задний обогреватель |
| 25 | Управление передним стеклоочистителем |
| 31 | Запустить/завести |
| 37 | Скорость переднего стеклоочистителя |
| 42 | Не используется |
| 64 | Пусковой двигатель |
| 66 | Силовой агрегат |
| 71 | Лампа парковки трейлера |
| 73 | Управление кондиционером |
| 80 | Шестерня стартера |
| 90 | 2019: Не используется 2020-2021: Датчик силового агрегата |
| 94 | 2019: Не используется 2020-2021: Подогреватель дизельного топлива |
| 98 | 2019: Не используется 2020-2021: Подогреватель дизельного топлива |
2022
Блок предохранителей панели приборов
| № | Применение |
|---|---|
| F1 | Левый стеклоподъемник |
| F2 | Правый стеклоподъемник |
| F3 | — |
| F4 | Преобразователь постоянного тока в постоянный ток 2 |
| F5 | Вспомогательная розетка питания — груз |
| F6 | Батарея сиденья с подогревом 1 |
| F7 | Батарея сиденья с подогревом 2 |
| F8 | Блок управления кузовным оборудованием 3 — светодиодная фара ближнего света, правый управляющий сигнал, правый передний сигнал управления указателем поворота, левый передний боковой габаритный и вспомогательный парковочный сигнал, левый задний задний/боковой габаритный сигнал, сигнал управления левыми дневными ходовыми огнями |
| F9 | Электрический стояночный тормоз |
| F10 | Блок управления кузовным оборудованием 2 (стоп/старт) — сигнал управления освещением салона, лампа подсветки дверных ручек (светодиодная), левая лампа поворота, правая лампа поворота, сигнал управления освещением салона, напряжение питания резервного фонаря, сигнал управления освещением номерного знака, задний багажник Сигнал управления лампой, центральный верхний стоп-сигнал Сигнал управления светодиодной лампой |
| F11 | — |
| F12 | — |
| F13 | — |
| F14 | — |
| F15 | Модуль управления коробкой передач (стоп/старт) |
| F16 | Усилитель |
| F17 | |
| F18 | Модуль обработки видео |
| F19 | Колонка рулевого управления с усилителем |
| F20 | Блок управления кузовным оборудованием 6 — управление светодиодной подсветкой, сигнал управления непреднамеренной нагрузкой внутреннего освещения, сигнал управления замком топливного люка, сигнал управления светодиодной подсветкой |
| F21 | Блок управления кузовным оборудованием 4 — светодиодная фара ближнего света, левый контрольный сигнал, правый передний боковой габаритный и вспомогательный парковочный сигнал, правый задний задний/боковой габаритный сигнал, управляющий сигнал, левый задний сигнал управления стоп-сигналом, левый задний сигнал управления стоп-сигналом/поворотом, правый управляющий сигнал ДХО |
| F22 | Блок управления кузовным оборудованием 7 — сигнал управления правым задним стоп-сигналом, сигнал управления правым задним стоп-сигналом/сигналом поворота, сигнал управления левым передним указателем поворота, сигнал управления правым задним указателем поворота |
| F23 | — |
| F24 | Воздушная подушка |
| F25 | Разъем канала передачи данных |
| F26 | — |
| F27 | — |
| F28 | — |
| F29 | Блок управления кузовным оборудованием 8 — внутренний управляющий сигнал реле отпирания двери водителя/топливного люка, управляющий сигнал внутреннего реле блокировки двери (не водительской), внутренний управляющий сигнал реле отпирания всех дверей |
| F30 | Потолочная консоль |
| F31 | Органы управления на рулевом колесе |
| F32 | — |
| F33 | Модуль управления отоплением, вентиляцией и кондиционированием воздуха |
| F34 | Модуль центрального шлюза |
| F35 | Выключатель обогрева сиденья/аварийный выключатель |
| F36 | Модуль беспроводного зарядного устройства/USB-порт для зарядки |
| F37 | — |
| F38 | OnStar |
| F39 | Интерфейсная плата переключателя передач/центральная консоль/проекционный дисплей/приборная панель/дисплей HVAC |
| F40 | Радарный датчик дальнего действия/модуль ультразвуковой системы помощи при парковке/модуль камеры/модуль расчета внешних объектов/модули оповещения о боковых слепых зонах/модуль передней камеры |
| F41 | Блок управления кузовным оборудованием 1 (стоп/старт) — управление светодиодными индикаторами, управление светодиодами вспомогательного оборудования, управление светодиодами запуска и запуска, управление светодиодами внешнего освещения 2, сигнал управления двигателем защелки двери багажного отделения, сигнал управления задним стеклоочистителем, управление фарами дальнего света (прямой привод) , сигнал управления задними противотуманными фарами, сигнал управления электродвигателем насоса омывателя ветрового стекла, сигнал управления реле запуска/пуска двигателя, сигнал управления активацией ECM/TCM ACC, сигнал управления левым задним поворотом, сигнал управления насосом омывателя заднего стеклоочистителя, сигнал включения педали тормоза |
| F42 | Радио |
| F43 | Розетка вспомогательного питания консоли (автоматический выключатель) |
| F44 | Дополнительная розетка питания на передней консоли |
| Реле | |
| K1 | — |
| K2 | Сохраненная мощность аксессуаров |
| K3 | — |
| K4 | — |
| K5 | — |
Блок предохранителей в моторном отсеке
| № | Применение |
|---|---|
| 3 | Электронный модуль управления тормозом |
| 5 | Не используется |
| 6 | Запасной |
| 7 | Левый стоп-сигнал прицепа/поворотник |
| 8 | Модуль сиденья с памятью, водитель и пассажир |
| 9 | — |
| 10 | Полуактивная система демпфирования / запасная часть |
| 11 | Преобразователь постоянного тока в постоянный ток 1 |
| 12 | Обогрев заднего стекла |
| 13 | Обогрев наружных зеркал заднего вида |
| 14 | — |
| 15 | Пассивный вход Пассивный стартовый модуль |
| 16 | Передний стеклоочиститель |
| 17 | Пассажирское сиденье с электроприводом |
| 18 | Задняя дверь с электроприводом |
| 19 | Сиденье с электроприводом водителя/модуль сиденья с памятью/управление массажем сиденья водителя |
| 21 | Люк с электроприводом |
| 22 | — |
| 23 | — |
| 26 | Модуль управления коробкой передач/зажигание |
| 27 | Внутреннее зеркало заднего вида, модуль платы интерфейса переключения передач Запустить/завести, модуль центрального шлюза Запустить/завести, модуль управления отоплением, вентиляцией и кондиционированием воздуха Запустить/завести, зажигание 3 |
| 28 | Задний стеклоочиститель |
| 29 | — |
| 30 | Зона топливного бака, модуль работы/запуска, постоянный ток на трансформатор постоянного тока, запуск/запуск, электронный модуль управления тормозной системой, запуск/запуск, панель приборов, запуск/запуск |
| 32 | Модуль управления задним приводом 1 |
| 33 | Электрообогрев передних сидений 2 |
| 34 | Модуль задней поднимающейся двери / переключатели переднего окна |
| 35 | — |
| 36 | Модуль зоны топливного бака |
| 39 | Массаж водительского сиденья / массаж пассажирского сиденья |
| 40 | — |
| 41 | — |
| 43 | Рулевое колесо с подогревом |
| 44 | Подогрев передних сидений с электроприводом 1 / Передние сиденья с вентиляцией / Задние сиденья с подогревом |
| 46 | Зажигание модуля управления двигателем |
| 48 | Модуль управления задним приводом 2 |
| 49 | Управление отоплением, вентиляцией и кондиционированием воздуха Электродвигатель вентилятора |
| 50 | Запасной |
| 51 | Запасной |
| 54 | Запасной |
| 55 | Запасной |
| 56 | Пусковой двигатель |
| 57 | — |
| 58 | — |
| 59 | Фары дальнего света |
| 60 | — |
| 61 | Запасной |
| 62 | Запасной |
| 63 | Запасной |
| 65 | Муфта кондиционера |
| 67 | Запасной |
| 68 | Запасной |
| 69 | — |
| 70 | Лампа трейлерного парка |
| — | |
| 72 | Шестерня стартера |
| 75 | Главный блок управления двигателем |
| 76 | Силовой агрегат выключен, модуль управления двигателем, силовая передача, зажигание 1 |
| 78 | Horn |
| 79 | Насос переднего и заднего омывателя |
| 81 | Батарея модуля управления двигателем/запасная |
| 82 | — |
| 83 | Катушки зажигания |
| 84 | Соленоид продувки адсорбера / Соленоид шагового кулачка выпускного цилиндра 2 и 3 / Соленоиды впускного цилиндра ступенчатого кулачка / Соленоид турбобайпаса / Датчик кислорода (предварительный) / Нагреватель O2 / Датчик с подогревом кислорода / Массовый расход воздуха / Температура воздуха на входе / Абсолютное давление на входе дроссельной заслонки / Расход охлаждающей жидкости Регулирующий вентиль |
| 85 | Шунт |
| 86 | Шунт |
| 87 | — |
| 88 | Аэрозатвор |
| 89 | — |
| 92 | — |
| 93 | Соленоид вентиляции канистры |
| 95 | — |
| 96 | — |
| 99 | — |
| Реле | |
| 20 | Обогрев заднего стекла / Обогрев наружных зеркал заднего вида |
| 25 | Управление передним стеклоочистителем |
| 31 | Запустить/завести |
| 37 | Скорость переднего стеклоочистителя |
| 42 | — |
| 64 | СТРТР МТР, |
| 66 | Силовой агрегат |
| 71 | Лампы для парковки трейлеров |
| 73 | Кондиционер |
| 80 | Шестерня стартера |
| 90 | — |
| 94 | — |
| 98 | — |
