Предохранители и реле Cadillac XT5 (2017-2022)

Схемы относятся к указанным годам и вариантам Cadillac XT5 (2017-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.

Расположение предохранителей Cadillac XT5 2017-2022 гг.

Расположение предохранителей Cadillac XT5 2017-2022 гг.

Предохранители прикуривателя (розетки) в Cadillac XT5 являются предохранитель F42 (дополнительная розетка/прикуриватель) в блоке предохранителей в салоне и автоматический выключатель CB3 (задняя дополнительная розетка) в блоке предохранителей в багажном отделении.

Пассажирский салон

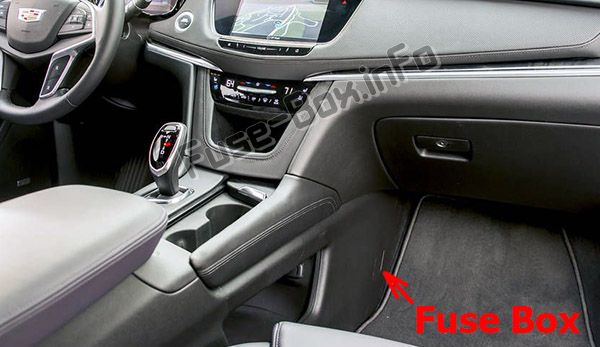

Расположение блока предохранителей

Блок предохранителей находится под панелью приборов (со стороны пассажира) за крышкой (откройте крышку или снимите всю панель).Расположение блока предохранителей

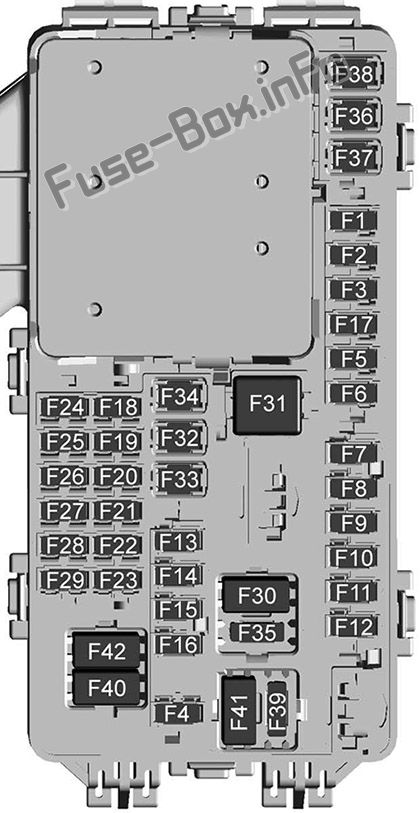

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в салоне
№Описание
F1Модуль управления кузовом 6
F22017-2018: Ссылка на диагностику
2019-2022: Диагностический канал/модуль центрального шлюза
F3Электрический замок рулевой колонки
F4Не используется
F5Логистика
F62017-2021: Отопление, вентиляция и кондиционирование
2022: Датчики отопления, вентиляции и кондиционирования воздуха/влажности
F7Модуль управления кузовом 3
F82017-2019: Проекционный дисплей
2020: Не используется
2021–2022: гибридная система помощи при парковке / электронная система дальности передачи
F9Правое переднее сиденье с подогревом
F102017: Подушка безопасности
2018-2019: Подушка безопасности/ремень безопасности
2020-2022: Подушка безопасности
F112017: Электронная система трансмиссии
2018-2019: Электронное переключение передач
2020-2022: Не используется
F122017-2019: Усилитель
2020-2022: Усилитель 2
F13Модуль управления кузовом 7
F14Левое переднее сиденье с подогревом
F15Группа переключателей панели приборов
F16Люк на крыше
F17Модуль управления кузовом 1
F182017-2020: Панель приборов
2021-2022: Комбинация приборов/проекционный дисплей
F19Не используется
F20Развлекательная программа для пассажиров задних сидений
F21Модуль управления кузовом 4
F222017: Информационно-развлекательная система
2018-2022: Информационно-развлекательная система / USB-данные / Aux-разъем
F23Модуль управления кузовом 2
F24Зарядное устройство USB/модуль беспроводной зарядки
F252017-2019: Ультразвуковой парктроник
2020-2022: Система помощи при парковке / электронная система дальности передачи
F26CIM (модуль интеграции коммуникаций)
F272017: Не используется
2018-2020: Видео
2021-2022: Модуль видео/ночного видения
F28Дисплей ОВКВ
F29Радио
F30Управление на руле
F312017-2019: Передний вентилятор
2020-2022: Электронный блок управления тормозами, электрический усилитель тормозов.
F32инвертор переменного тока постоянного тока
F33Водительское сиденье с электроприводом
F34Пассажирское сиденье с электроприводом
F35Батарея питания IEC 1
F36Рулевое управление с электроусилителем
F372017–2020: развлекательная система для пассажиров задних сидений/зарядка через USB/модуль беспроводной зарядки
2021-2022: развлекательная система для пассажиров задних сидений/зарядка через USB/модуль беспроводной зарядки/дополнительная розетка/зажигалка
F38Модуль управления кузовом 8
F39Не используется
F40Не используется
F41Не используется
F42Дополнительная розетка / прикуриватель

Моторного отсека

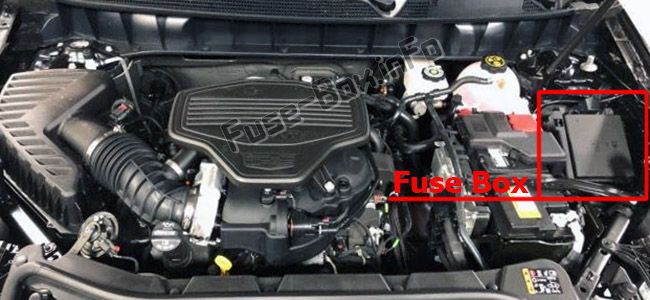

Расположение блока предохранителей

Расположение блока предохранителей

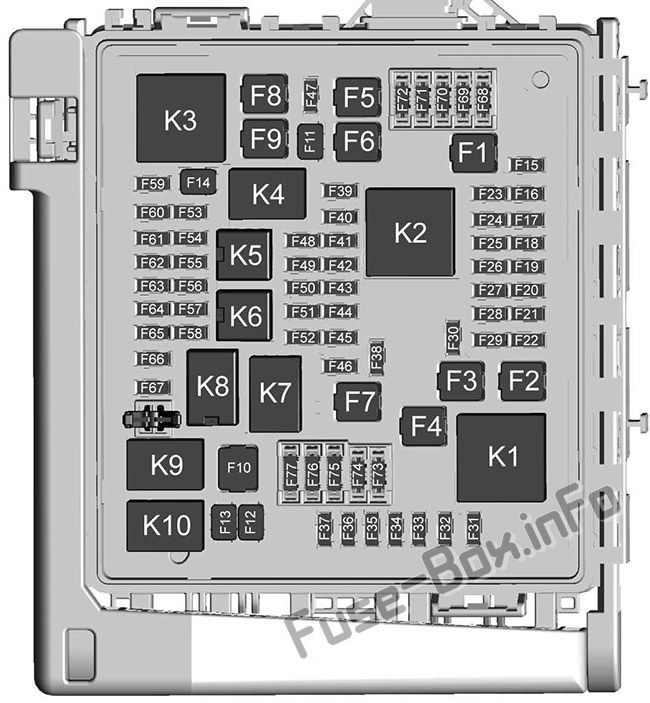

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке
№Описание
F1насос АБС
F2Стартер 1
F3Трансформатор постоянного тока постоянного тока 1
F4Не используется
F52017-2019: Не используется
2020-2022: DC-DC трансформатор 2
F62017-2019: Не используется
2020-2022: Усилитель 1
F7Трансформатор постоянного тока 2
F8Стартер 3
F9Не используется
F10Не используется
F11Не используется
F12Передний стеклоочиститель
F13Стартер 2
F14Светодиодная/автоматическая регулировка фар (при наличии)
F15Задний дворник 1
F16Не используется
F17Не используется
F18Автоматическое выравнивание фар (при наличии)
F19Не используется
F20Не используется
F21Не используется
F22Электронный модуль управления тормозом
F23Парковочные/прицепные фонари
F24Правый стоп-сигнал/поворотник прицепа
F25Блокировка рулевой колонки
F26Не используется
F27Левый стоп-сигнал прицепа/поворотник
F28Не используется
F29Не используется
F30Насос омывателя
F312017-2019: Правая фара ближнего света
2020-2022: Не используется
F322017-2019: Левая фара ближнего света
2020-2022: Не используется
F33Противотуманные фары
F34Horn
F35Не используется
F36Левая фара дальнего света
F37Правая фара дальнего света
F382017-2020: Автоматический корректор фар (при наличии)
F392017-2019: Модуль управления коробкой передач 1
2020-2022: Блок управления коробкой передач/аккумулятор 1
F40Левая задняя шина, центр электрооборудования/зажигание
F41Приборный щиток
F422017-2020: Отопление, вентиляция и кондиционирование
2021-2022: Отопление, вентиляция и кондиционирование воздуха/ Центральный межсетевой модуль R/C
F432017-2020: Проекционный дисплей
2021–2022: Проекционный дисплей/вспомогательный отражающий свет
F442017-2019: Не используется
2020-2022: Электронный блок управления тормозами, электрический усилитель тормозов/работа/запуск
F45Не используется
F46Не используется
F47Не используется
F48Задний дворник 2
F492017-2020: Внутреннее зеркало заднего вида/прицеп
2021-2022: Внутреннее зеркало заднего вида/Прицеп/Задние сиденья с подогревом/Работа/Руководитель
F50Модуль управления топливной системой
F51Рулевое колесо с подогревом
F52Муфта кондиционера
F532017-2019: Модуль управления диапазоном трансмиссии
2020: Не используется
2021-2022: Насос охлаждающей жидкости
F542017-2020: Насос охлаждающей жидкости
F55Не используется
F56Не используется
F57Модуль управления двигателем/зажигание
F58Модуль управления коробкой передач/зажигание
F59Аккумулятор модуля управления двигателем
F602017-2019: Блок управления диапазоном 2 коробки передач
2020-2022: Не используется
F612017-2020: Датчик O2 1 / Aeroshutter
2021-2022: Датчик O2 1/ Aeroshutter/ Датчик массового расхода воздуха
F62Модуль управления двигателем — нечетный
F63Датчик О2 2
F64Модуль управления двигателем — даже
F65Блок управления двигателем силовой агрегат 1
F66Блок управления двигателем силовой агрегат 2
F672017-2019: Силовой агрегат TRCM
2020-2022: Блок управления двигателем, силовой агрегат 3
F68Не используется
F69Не используется
F70Не используется
F71Не используется
F72Не используется
F73Не используется
F74Не используется
F75Не используется
F76Не используется
F77Не используется
Реле
K1Стартер 1
K2Запустить/завести
K3Стартер 3
K4Светодиодные/автоматические фары (при наличии)
K5Не используется
K62017-2020: Насос охлаждающей жидкости
K7Модуль управления двигателем
K8Кондиционирование воздуха
K9Не используется
K10Стартер 2

Багажное отделение

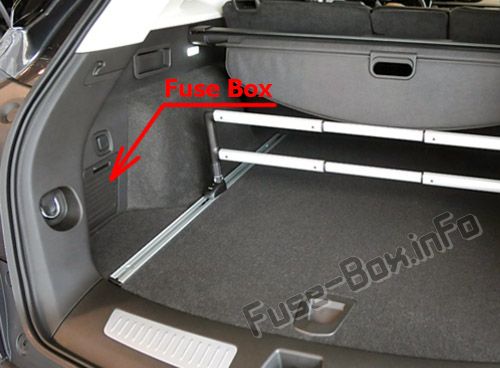

Расположение блока предохранителей

Блок предохранителей расположен в левой части багажника, за крышкой.Расположение блока предохранителей

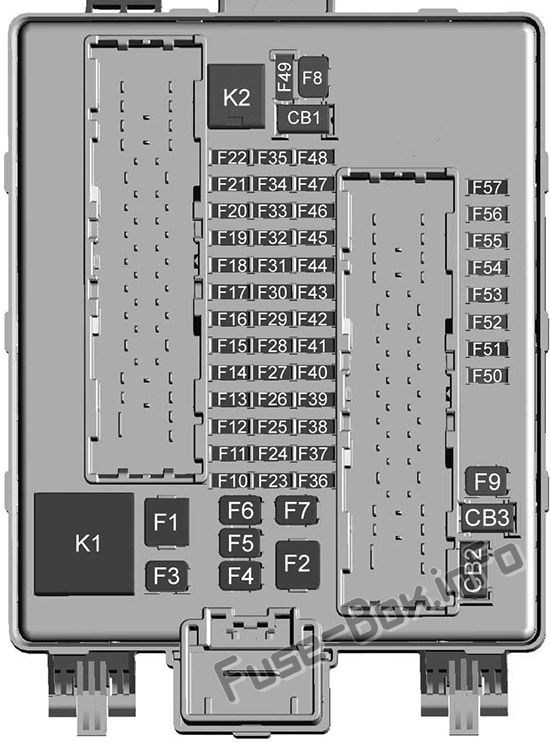

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в багажном отделении
№Описание
F1Не используется
F2Прицеп аккумулятор 1
F3Ремень безопасности водителя
F4Задний вентилятор
F5Управление задним приводом
F6Ремень безопасности пассажира
F7Правое окно
F8Задний обогреватель
F9Левое окно
F10Не используется
F11Трейлер реверс
F12Не используется
F13Не используется
F14Не используется
F15Не используется
F16Не используется
F172017-2020: Камера
F182017-2020: Модуль прицепа
2021-2022: Модуль прицепа/ Дополнительный силовой модуль/ Зажигание аккумуляторной системы накопления энергии
F192017-2020: Вентилируемые сиденья
2021-2022: Вентилируемые сиденья/Подогрев передних левых сидений/Запустить/завести
F20Не используется
F21Соединитель прицепа
F22Не используется
F23Не используется
F24Переключатель окна пассажира
F25Не используется
F26Тормоз прицепа
F27Вентилируемое сиденье водителя/поясничная опора
F28Пассивный вход/пассивный старт
F29Не используется
F30Канистра вентиляция
F312021-2022: Аккумуляторная система хранения энергии
F32Зеркало с подогревом
F33Не используется
F342017: Логический режим
2018-2022: Модуль задней двери
F35Модуль управления топливной системой
F36Вентилируемое пассажирское сиденье/поясничная опора
F372021-2022: Гибридный внешний усилитель
F38Оконный модуль
F39Задняя застежка
F40Модуль сиденья с памятью
F41Автоматический датчик присутствия
F42Прицеп аккумулятор 2
F432021-2022: Вентиляторная консоль
F44Не используется
F45Задняя дверь
F46Задние сиденья с подогревом
F47Не используется
F48Датчик разбития стекла
F49Не используется
F50Не используется
F51Не используется
F52Модуль полуактивной системы демпфирования
F532017: Задний модуль помощи при парковке
2018-2020: Задний модуль помощи при парковке/Видео/USB
F542017: Расчет внешнего объекта
2018-2022: Расчет посторонних объектов/Предупреждение о боковых слепых зонах
F55Не используется
F56Универсальный механизм открывания гаражных ворот/датчик дождя
F57Защита от кражи
Автоматические выключатели
CB1Не используется
CB2Не используется
CB3Задняя дополнительная розетка
Реле
K1Не используется
K2Не используется
