Предохранители и реле Cadillac XT6 (2020-2022)

Схемы относятся к указанным годам и вариантам Cadillac XT6 (2020-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.

Расположение предохранителей Cadillac XT6 2020…

Расположение предохранителей Cadillac XT6 2020…

Предохранители прикуривателя (розетки) в Cadillac XT6 являются предохранители F37, F42 в блоке предохранителей в салоне и автоматический выключатель CB3 (задняя дополнительная розетка) в блоке предохранителей в багажном отделении.

Расположение блока предохранителей

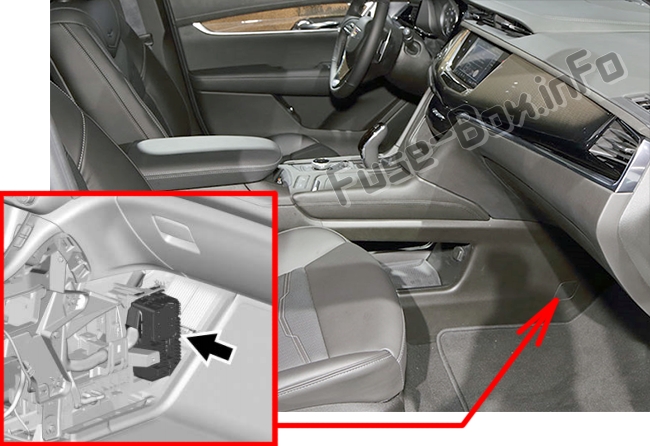

Пассажирский салон

Он расположен в центральной консоли под перчаточным ящиком.
Для доступа откройте дверцу панели предохранителей или снимите панель, потянув ее.Пассажирский салон

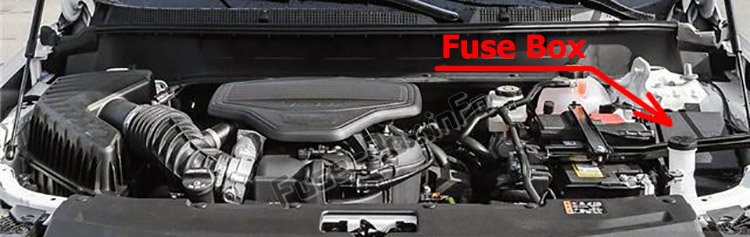

Моторного отсека

Чтобы снять крышку, нажмите на защелки на крышке и поднимите ее прямо вверх.Моторного отсека

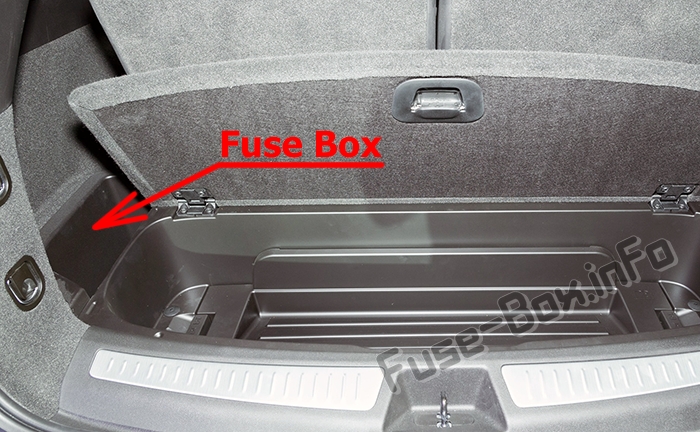

Блок предохранителей в багажнике

Он расположен с левой стороны багажника, за нижней панелью обивки.
Чтобы получить к нему доступ, снимите центральный грузовой отсек, а затем малый боковой отсек.Блок предохранителей в багажнике

Схемы блока предохранителей

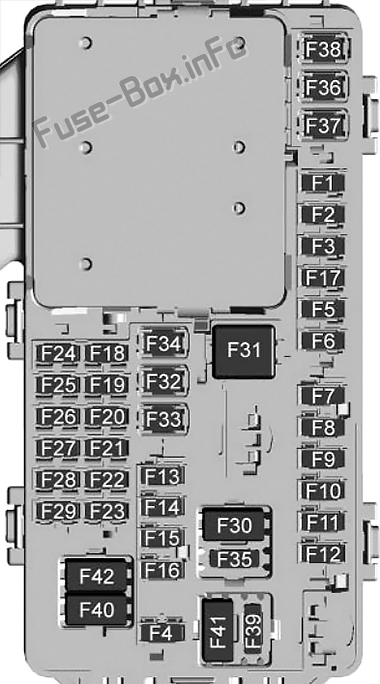

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне
№Описание
F1Блок управления кузовом 6
F2Диагностический канал/модуль центрального шлюза
F3Электрический замок рулевой колонки
F4Не используется
F5Логистика
F6Отопление, вентиляция, кондиционирование
F7Модуль управления кузовом 3
F8Не используется
F9Правое переднее сиденье с подогревом
F10Подушка безопасности/ремень безопасности
F112022: Модуль системы мониторинга водителей
F12Усилитель 2
F13Модуль управления кузовом 7
F142020-2021: Левое переднее сиденье с подогревом
F15Группа переключателей панели приборов
F16Люк на крыше
F17Модуль управления кузовом 1
F18Комбинация приборов/проекционный дисплей
F19Не используется
F20Развлекательная программа для пассажиров задних сидений
F21Блок управления кузовом 4
F22Информационно-развлекательная система/ USB-данные/ Aux-разъем
F23Блок управления кузовом 2
F24Зарядное устройство USB/ Беспроводная зарядка
F25Помощь при парковке / выбор электронного переключения передач
F26CIM
F27Видео/модуль ночного видения
F28Дисплей отопления, вентиляции и кондиционирования воздуха
F29Радио
F302020-2021: Регуляторы регулировки руля
F31Электрический тормозной усилитель
F32инвертор переменного тока постоянного тока
F33Водительское сиденье с электроприводом
F34Пассажирское сиденье с электроприводом
F35Батарея питания IEC 1
F36Электроусилитель руля
F37Развлекательная система для пассажиров задних сидений/зарядка через USB/модуль беспроводной зарядки/дополнительная розетка/зажигалка
F38Блок управления кузовом 8
F392022: Элементы управления регулировкой рулевого колеса/световая панель
F40Не используется
F41Не используется
F42Дополнительная розетка / прикуриватель (автоматический выключатель)

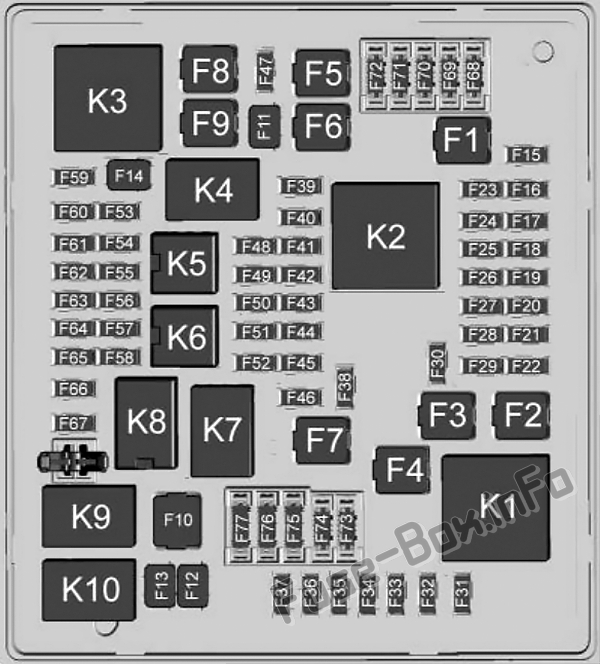

Моторного отсека

Моторного отсека

Назначение предохранителей и реле в моторном отсеке
№Описание
F1Антиблокировочная тормозная система
F2Стартер 1
F3Трансформатор постоянного тока постоянного тока 1
F4Не используется
F5Трансформатор постоянного тока 2
F6Усилитель 1
F7Передний вентилятор
F8Стартер 3
F9Не используется
F10Не используется
F11Не используется
F12Передний стеклоочиститель
F13Стартер 2
F14Не используется
F15Задний дворник 1
F16Не используется
F17Не используется
F18Модуль автоматического корректора фар
F19Не используется
F20Не используется
F21Не используется
F22Электронный блок управления тормозом
F23Парковочные/прицепные фонари
F24Правый стоп-сигнал прицепа/поворотник
F25Блокировка рулевой колонки
F26Не используется
F27Левый стоп-сигнал прицепа/поворотник
F28Не используется
F29Не используется
F30Насос омывателя
F31Не используется
F32Фара левая
F33Не используется
F34Horn
F35Не используется
F36Не используется
F37Фара правая
F38Не используется
F39Модуль управления коробкой передач 1
F40Левая задняя шина, электрический центр/постоянный ток, зажигание постоянного тока
F41Приборный щиток
F42Отопление, вентиляция и кондиционирование воздуха/ Центральный межсетевой модуль/Работа/Руководство
F432020: Проекционный дисплей
2021–2022: Вспомогательный проекционный дисплей/отражающий свет
F44Электронный модуль управления тормозами, электрический усилитель тормозов/работа/запуск
F45Не используется
F46Не используется
F47Не используется
F48Задний дворник 2
F492020: Внутреннее зеркало заднего вида
2021-2022: Внутреннее зеркало заднего вида/ Прицеп/Подогрев задних сидений/Работа/Руководство
F50Модуль управления топливной системой/работа/запуск
F51Рулевое колесо с подогревом
F52Переключатель складывания сидений
F532021-2022: Насос охлаждающей жидкости двигателя
F542020: Насос охлаждающей жидкости
F55Муфта кондиционера
F56Не используется
F57Модуль управления двигателем/зажигание
F58Модуль управления коробкой передач/зажигание
F59Аккумулятор модуля управления двигателем
F60Не используется
F61Датчик O2 1/ Aeroshutter/Датчик массового расхода воздуха
F62Модуль управления двигателем - нечетный
F63Датчик О2 2
F64Модуль управления двигателем - даже
F65Блок управления двигателем, трансмиссия 1
F66Блок управления двигателем, трансмиссия 2
F67Блок управления двигателем, трансмиссия 3
F68Не используется
F69Не используется
F70Не используется
F71Не используется
F72Не используется
F73Не используется
F74Не используется
F75Не используется
F76Не используется
F77Не используется
Реле
K1Стартер 1
K2Запустить/завести
K3Стартер 3
K4Не используется
K5Кондиционирование воздуха
K62020: Насос охлаждающей жидкости
K7Модуль управления двигателем
K8Складные сиденья
K9Не используется
K10Стартер 2

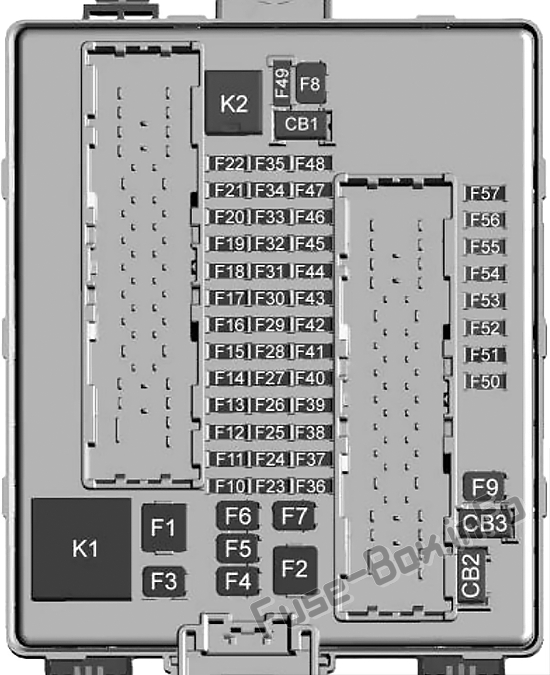

Багажное отделение

Багажное отделение

Назначение предохранителей и реле в заднем отсеке
№Описание
F1Не используется
F2Прицеп аккумулятор 1
F3Мотор ремня безопасности водителя
F4Задний вентилятор
F5Управление задним приводом
F6Мотор ремня безопасности пассажира
F7Правое окно
F8Задний обогреватель
F9Левое окно
F10Складные сиденья 1
F11Трейлер реверс
F12Не используется
F13Не используется
F14Не используется
F15Не используется
F16Не используется
F17Не используется
F182020-2021: Модуль прицепа
2022: Модуль прицепа / модуль расчета внешних объектов 2, зажигание
F192020: Вентилируемые сиденья
2021-2022: Вентилируемые сиденья / Передние левые сиденья с подогревом / Run / Crank
F20Не используется
F21Соединитель прицепа
F22Не используется
F23Не используется
F24Переключатель окна пассажира
F25Не используется
F26Тормоз прицепа
F27Не используется
F28Пассивный вход/пассивный старт
F292022: Расширенный модуль карты помощи водителю
F30Канистра вентиляция
F31Не используется
F32Зеркало с подогревом
F33Не используется
F34Модуль задней двери
F35Модуль управления топливной системой
F36Не используется
F37Не используется
F38Оконный модуль
F39Не используется
F40Модуль сиденья с памятью
F41Автоматический датчик присутствия
F42Прицеп аккумулятор 2
F43Не используется
F44Сиденья третьего ряда
F45Мотор задней подъемной двери
F46Задние сиденья с подогревом
F47Не используется
F48Датчик разбития стекла
F49Не используется
F50Не используется
F51Не используется
F52Модуль системы активного демпфирования
F532022: Модуль расчета внешних объектов 2B / Модуль обработки изображений с камеры
F542020-2021: Расчет внешних объектов/Оповещение о боковой слепой зоне
2022: Модуль расчета внешних объектов 2A / Предупреждение о боковой слепой зоне
F55 Защита от кражи
F56 Универсальный механизм открывания гаражных ворот/датчик дождя
F57 Складные сиденья 2
Автоматические выключатели
CB1Не используется
CB2Не используется
CB3Задняя дополнительная розетка
Реле
K1Складные сиденья 1
K2Не используется
