Предохранители и реле Cadillac XTS (2013-2017)

Схемы относятся к указанным годам и вариантам Cadillac XTS (2013-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.

Расположение предохранителей Cadillac XTS 2013-2017

Расположение предохранителей Cadillac XTS 2013-2017

Предохранители прикуривателя / розетки в Cadillac XTS это предохранители №6 и 7 в блоке предохранителей панели приборов.

Блок предохранителей в салоне

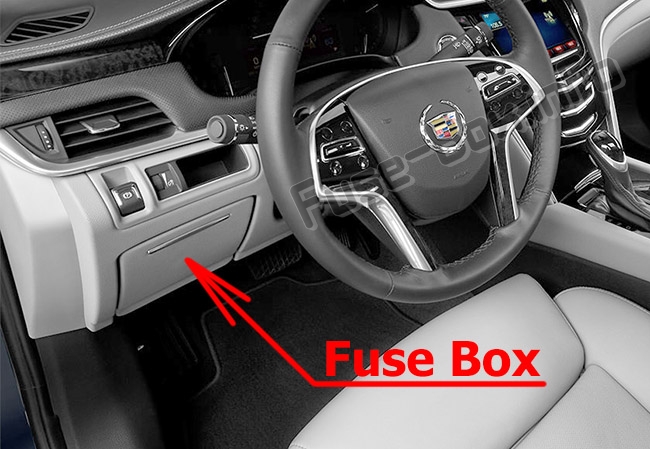

Расположение блока предохранителей

Он находится на панели приборов, за вещевым отсеком слева от рулевого колеса.Расположение блока предохранителей

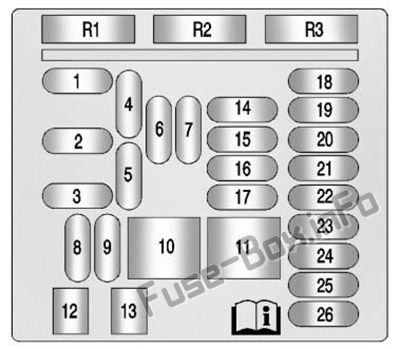

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в панели приборов
№Описание
12013-2015: ОнСтар
2016: модуль беспроводного зарядного устройства
2Модуль управления телом 7
3Модуль управления телом 5
4Радио
5Информационно-развлекательная система и дисплеи центрального стека, проекционный дисплей, комбинация приборов, мультимедийная система для пассажиров задних сидений
6Розетка 1
7Розетка 2
8Модуль управления телом 1
9Модуль управления телом 4
10Блок управления кузовом 8 (предохранитель J-Case)
11Вентиляция переднего отопителя Кондиционер/вентилятор (предохранитель J-Case)
12Пассажирское сиденье (автоматический выключатель)
13Сиденье водителя (автоматический выключатель)
14Соединитель диагностического канала
15Подушка безопасности АОС
16Бардачок
17Нагреватель Вентиляция Кондиционер Контроллер
182013–2015: предварительный предохранитель для предохранителей 1, 4 и 5.
2016: Логистика
19Электронный замок рулевой колонки
202013-2015: Автоматическое определение присутствия
2016: Телематика (OnStar)
21Запасной
22Органы управления на руле/подсветка
23Модуль управления телом 3
24Модуль управления телом 2
252013-2015: Модуль блокировки колонки
2016: Рулевая колонка с гидроусилителем
26Преобразователь переменного/постоянного тока
Реле
R1Реле перчаточного ящика
R22013: Не используется
2014-2016: Логистическая эстафета
R3Сохранение вспомогательного питания/реле вспомогательного оборудования

Блок предохранителей в моторном отсеке

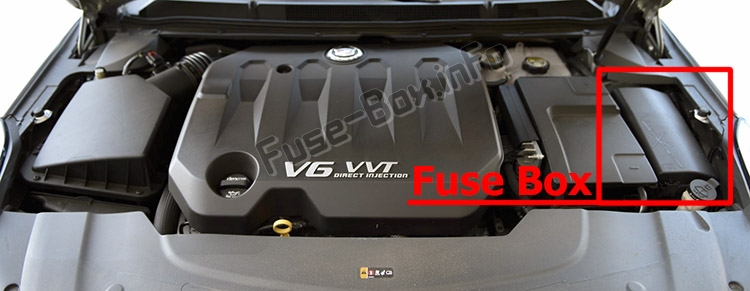

Расположение блока предохранителей

Расположение блока предохранителей

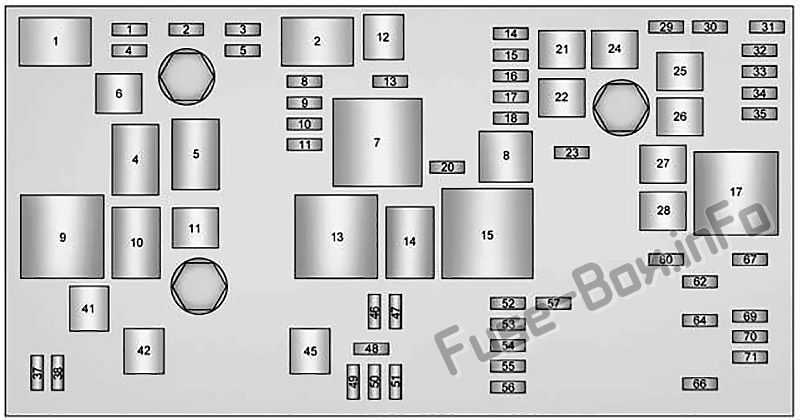

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке
№Описание
Мини-предохранители
1Модуль управления коробкой передач — аккумулятор
2Батарея модуля управления двигателем
3Муфта компрессора кондиционера
4Не используется
5Модуль управления двигателем Запустить/завести
8Катушки зажигания — даже (шестицилиндровый двигатель)
9Катушки зажигания — нечетные (шестицилиндровый двигатель)
10Модуль управления двигателем — переключаемый аккумулятор (от реле модуля управления двигателем)
11Шестицилиндровый двигатель: нагреватель кислородного датчика после каталитического нейтрализатора, датчик массового расхода воздуха, гибкий топливный датчик
13Запустить/завести для модуля управления коробкой передач и модуля управления топливной системой
14Правое заднее сиденье с подогревом
15Левое заднее сиденье с подогревом
162013-2015: Сиденья с вентиляцией Запустить/завести
2016: Не используется
17Тело работает / кривошипно
18Autonet Запустить/завести (вторичный рынок)
202013-2015: Подогрев руля
2016: Не используется
23Рулевое управление с переменным усилием
29Модуль пассивного входа/пассивного пуска — батарея
30Модуль полного привода
31Левое переднее сиденье с подогревом
32Модуль управления телом 6
33Правое переднее сиденье с подогревом
34Клапаны антиблокировочной тормозной системы
35Усилитель
37Правый дальний свет
38Левый дальний свет
46Реле вентилятора охлаждения
47Шестицилиндровый двигатель: подогреватель кислородного датчика перед каталитическим нейтрализатором, соленоид продувки адсорбера
482016: Насос охлаждающей жидкости
49Правая газоразрядная фара высокой интенсивности
50Левая газоразрядная фара высокой интенсивности
51Horn
52Кластерный запуск/запуск
53Запустить/завести для внутреннего зеркала заднего вида, камеры заднего вида
54Запустить/завести для отопления, вентиляции и кондиционирования воздуха
55Внешнее зеркало заднего вида, универсальный механизм открывания гаражных ворот, переключатели передних окон
56Омыватель ветрового стекла
57Блокировка рулевой колонки
60Зеркало с подогревом
622013: Ультразвуковая система помощи при парковке сзади/модуль передней камеры — батарея
2014-2015: Не используется
2016 год: Массаж для укрепления памяти
64Модуль адаптивного переднего освещения (AFL) — батарея
66Освобождение багажника
67Модуль управления шасси
69Датчик контроля регулируемого напряжения
70Соленоид вентиляционного бачка
71Модуль памяти
J-образные предохранители
6щетка стеклоочистителя
12Стартер
21Задние электрические стеклоподъемники
22Люк на крыше
24Передние электрические стеклоподъемники
25Сохраненная мощность аксессуара
26Насос антиблокировочной тормозной системы
27Электрический стояночный тормоз
28Обогрев заднего стекла
41Вакуумный насос тормозной системы
42Охлаждающий вентилятор K2
44Омыватель фар
45Охлаждающий вентилятор K1
Мини-реле
7Модуль управления двигателем
9Охлаждающий вентилятор
13Охлаждающий вентилятор
15Запустить/завести
17Обогрев заднего стекла
Микрореле
1Муфта компрессора кондиционера
2Стартер
4Скорость стеклоочистителя
5Стеклоочиститель
82013-2015: Беги
2016: Не используется
10Охлаждающий вентилятор
112016: Омыватель фар
14Фара ближнего света

Блок предохранителей в багажнике

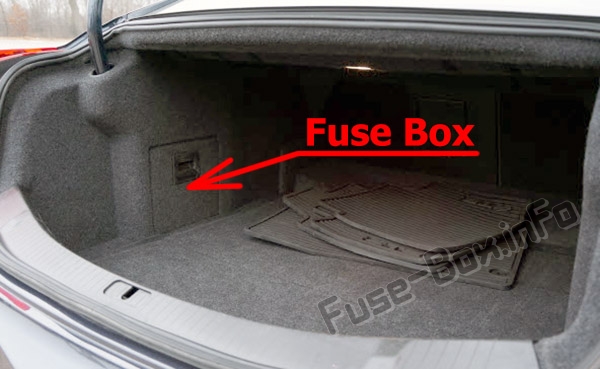

Расположение блока предохранителей

Он расположен в левой части багажника, за крышкой.Расположение блока предохранителей

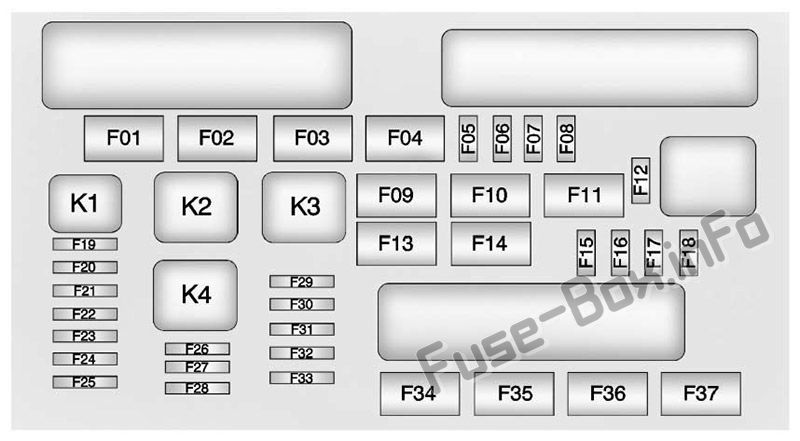

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в задней части салона
№Описание
F01Не используется
F02Запасной
F03Не используется
F04Выравнивающий компрессор
F05Не используется
F06Не используется
F07Не используется
F08Передние плафоны
F09Не используется
F10Не используется
F11Не используется
F12Не используется
F13Не используется
F14Не используется
F15Не используется
F162013-2015: Не используется
2016: Модуль обработки видео
F17Не используется
F18Полуактивная система демпфирования
F19Универсальный механизм открывания гаражных ворот/датчик дождя, света и влажности
F20Шунт
F21Боковая слепая зона
F22Не используется
F23Полный привод
F24Не используется
F25Не используется
F26Не используется
F27Не используется
F28Не используется
F29Не используется
F302013-2015: Фронтальная камера
2016: Фронтальная камера/EOCM
F31Система помощи при парковке сзади/предупреждение о выходе из полосы движения
F32Не используется
F33Не используется
F34Не используется
F35Не используется
F36Не используется
F37Не используется
Реле
K1Не используется
K2Реле передних плафонов освещения
K3Реле выравнивающего компрессора
K42013: Не используется
2014-2016: Логика
