Предохранители и реле Cadillac XTS (2018-2019)

Схемы относятся к указанным годам и вариантам Cadillac XTS (2018-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Cadillac.

Расположение предохранителей Cadillac XTS 2018-2019

Расположение предохранителей Cadillac XTS 2018-2019

Предохранители прикуривателя (розетки) в Cadillac XTS это предохранители №6 и 7 в блоке предохранителей панели приборов.

Расположение блока предохранителей

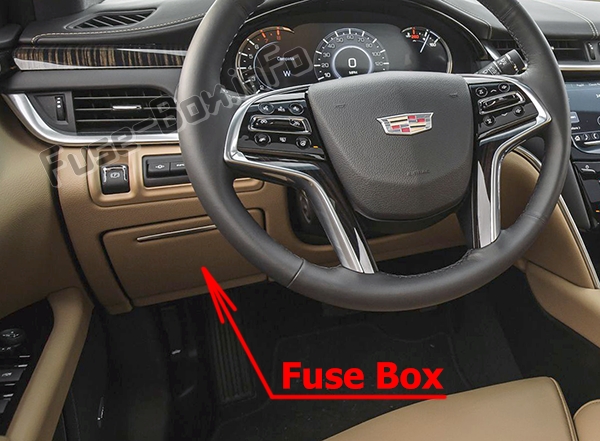

Пассажирский салон

Блок предохранителей расположен в панели приборов, за дверцей панели предохранителей (откройте дверцу панели предохранителей, потянув за верхнюю часть, нажмите на боковые стороны дверцы, чтобы освободить ее от панели приборов).Пассажирский салон

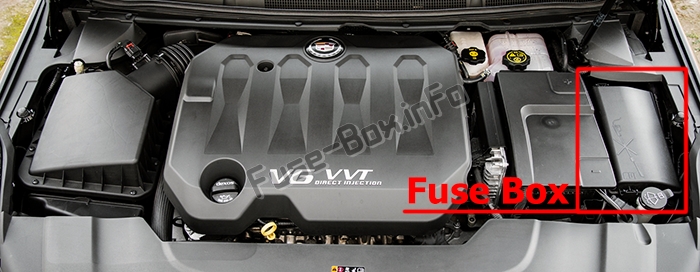

Моторного отсека

Чтобы снять крышку, сожмите три фиксирующих зажима на крышке и поднимите ее прямо вверх.Моторного отсека

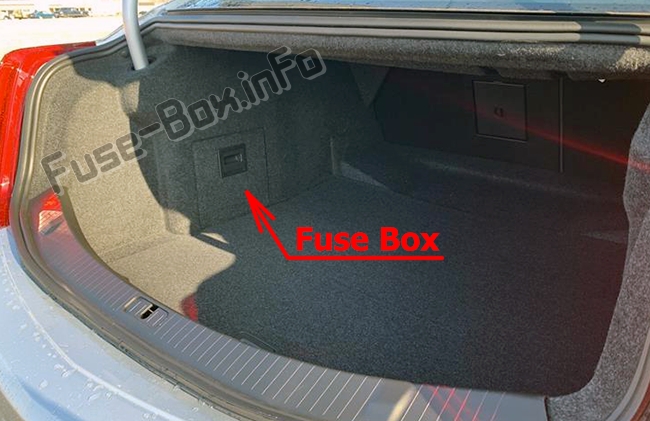

Багажное отделение

Блок предохранителей расположен с левой стороны ствола, за крышкой.Багажное отделение

Схемы блока предохранителей

2018, 2019

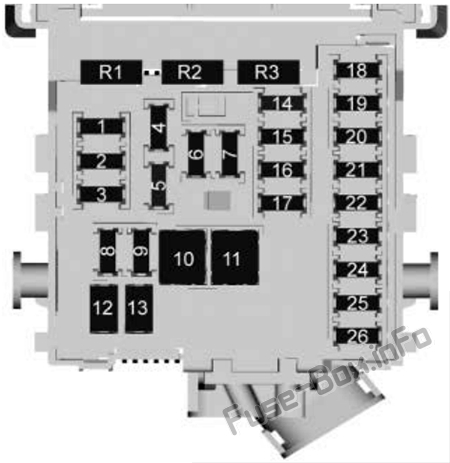

Приборная доска

Приборная доска

Назначение предохранителей и реле в панели приборов
№Применение
1Беспроводной зарядный модуль/USB-зарядка
2Модуль управления кузовом 7
3Модуль управления кузовом 5
4Радио
5Информационно-развлекательный дисплей/проекционный дисплей/приборная панель
6Розетка 1
7Розетка 2
8Модуль управления кузовом 1
9Блок управления кузовом 4
10Блок управления кузовом 8
11Передний вентилятор ОВКВ
12Пассажирское место
13Сиденье водителя
14Диагностический разъем
15Подушка безопасности АОС
16Бардачок
17Контроллер ОВКВ
18Логистика
19Передняя камера
20Телематика (ОнСтар)
21CGM
22Управление на руле/Подсветка
23Модуль управления кузовом 3
24Блок управления кузовом 2
25Усилитель рулевой колонки
26инвертор переменного тока постоянного тока
Реле
R1Бардачок
R2Логистика
R3Сохраненная вспомогательная мощность

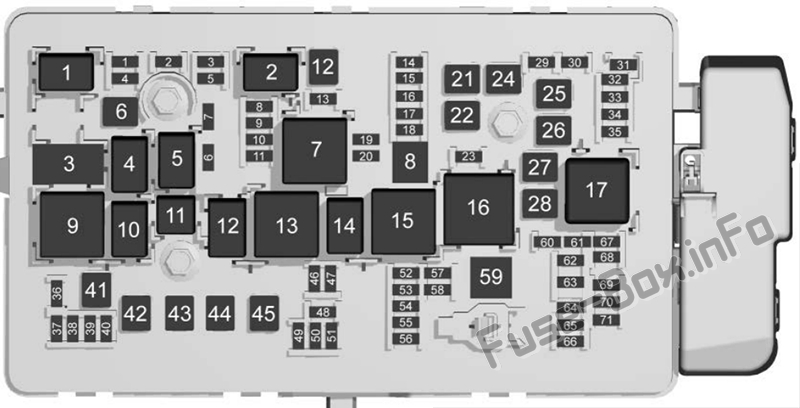

Моторного отсека

Моторного отсека

Назначение предохранителей и реле в моторном отсеке
№Применение
1Модуль управления коробкой передач
2Модуль управления двигателем
4Не используется
5Модуль управления двигателем/зажигание
6Передний стеклоочиститель
7Не используется
8Катушки зажигания - даже
9Катушки зажигания - нечетные
10Модуль управления двигателем
11Датчик массового расхода воздуха/ Датчики O2 после каталитического нейтрализатора
12Стартер
13Модуль управления коробкой передач/модуль управления шасси, зажигание
14Заднее сиденье с подогревом - сторона пассажира
15Заднее сиденье с подогревом - сторона водителя
16Не используется
17Зонт/вентилируемые сиденья
18Автонет
19Не используется
20Не используется
21Задние электрические стеклоподъемники
22Люк на крыше
23Модуль рулевого управления с переменным усилием
24Передние электрические стеклоподъемники
25Сохраненная вспомогательная мощность
26насос АБС
27Электрический стояночный тормоз
28Обогрев заднего стекла
29Пассивный вход/пассивный старт
30Запасной
31Сиденье водителя с подогревом
32Стоп-сигналы - центральный верхний стоп-сигнал/ Резервные фонари заднего хода/В салоне
33Подогрев пассажирского сиденья
34Клапаны АБС
35Усилитель
36Задний фонарь со стороны водителя
37Правая фара дальнего света
38Левая фара дальнего света
39Задний фонарь со стороны пассажира
40Радар дальнего действия
41Вакуумный насос тормозной системы
42Высокая скорость вентилятора охлаждения
43Не используется
44Не используется
45Низкая скорость вентилятора охлаждения
46Управление вентилятором охлаждения
47Нагреватель датчика O2 перед каталитическим нейтрализатором/соленоид продувки адсорбера
48Низкотемпературный насос охлаждающей жидкости радиатора
49Светодиод правой фары
50Светодиод левой фары
51Horn
52Дисплей/зажигание
53Датчик качества воздуха/внутреннее зеркало/камера заднего вида
54HVAC/отражающий светодиодный дисплей оповещения
55Переключатели дверей водителя и пассажира/переключатель наружного зеркала заднего вида/модуль памяти зеркала
56Омыватель ветрового стекла
57Не используется
58Не используется
59Не используется
60Обогрев наружного зеркала
61Не используется
62Модуль массажа передних сидений
63Не используется
64Запасной
65Запасной
66Освобождение багажника
67Модуль управления шасси
68Не используется
69Датчик напряжения аккумулятора
70Соленоид вентиляции канистры
71Модуль сиденья с памятью
72Электроусилитель руля
Реле
1Муфта кондиционера
2Стартер
3Не используется
4Скорость стеклоочистителя
5Стеклоочиститель
6Не используется
7Силовой агрегат
8Не используется
9Вентилятор охлаждения - высокая скорость
10Вентилятор охлаждения - низкая скорость
11Задние фонари/стояночные фонари
12Не используется
13Управление вентилятором охлаждения
14Светодиодные фары ближнего света
15Запустить/завести
16Не используется
17Обогрев заднего стекла и зеркал

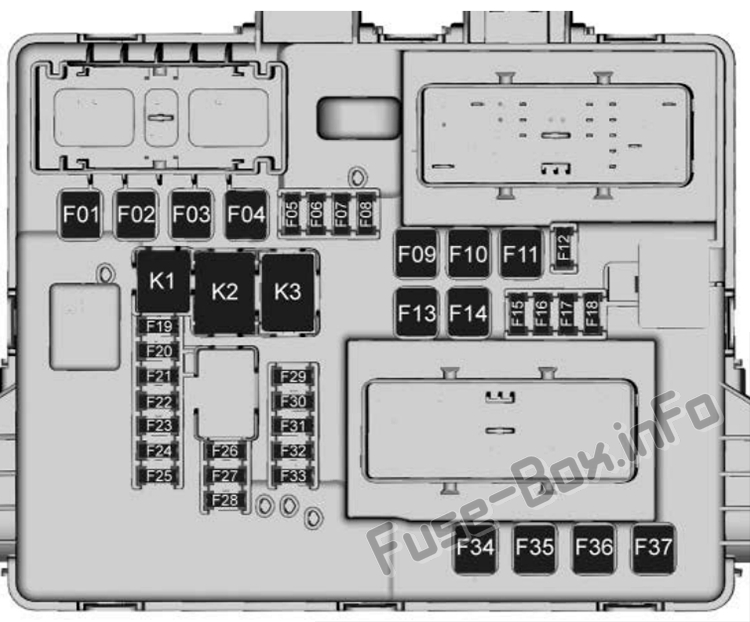

Багажное отделение

Багажное отделение

Назначение предохранителей и реле в багажном отделении
№Применение
F01Не используется
F02Не используется
F03Не используется
F04Компрессор выравнивания подвески
F05Не используется
F06Не используется
F07Не используется
F08Не используется /Передние плафоны/Подсветка пространства для ног, плафоны
F09Не используется
F10Не используется
F11Не используется
F12Не используется
F13Запасной/средний электрический стеклоподъемник
F14Не используется
F15Не используется/Запасной
F16Не используется/Модуль обработки видео
F17Не используется
F18Полуактивная система демпфирования
F19Универсальная дистанционная система/датчик дождя, света и влажности
F20Не используется/шунт
F21Оповещение о боковой слепой зоне
F22Не используется
F23Полный привод
F24 Не используется
F25 Не используется
F26 Не используется
F27 Не используется
F28 Не используется
F29 Не используется
F30 Модуль расчета внешних объектов
F31 Помощь при парковке/Предупреждение о выходе из полосы движения/Помощь в удержании полосы движения
F32 Не используется
F33 Не используется
F34 Не используется
F35 Не используется
F36 Не используется
F37 Не используется
Реле
K1Не используется
K2Передние плафоны/ пространство для ног, плафоны
K3Компрессор выравнивания подвески
K4Не используется
