Предохранители и реле Chery A1 / A113 / Kimo / J1 2008-2015
Схемы относятся к указанным годам и вариантам Chery A1 / A113 / Kimo / J1 2008-2015. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chery.
Субкомпактный автомобиль Chery A1 (также A113, Kimo, J1, Ego и Face) выпускался с 2008 по 2015 год. Здесь вы найдете схемы блоков предохранителей Chery A1 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 годов, сведения о расположении блоков предохранителей в автомобиле, а также назначение каждого предохранителя.
Схема предохранителей Chery A1 / A113 / Kimo / J1
Содержание
Блок предохранителей в салоне
Расположение блока предохранителей

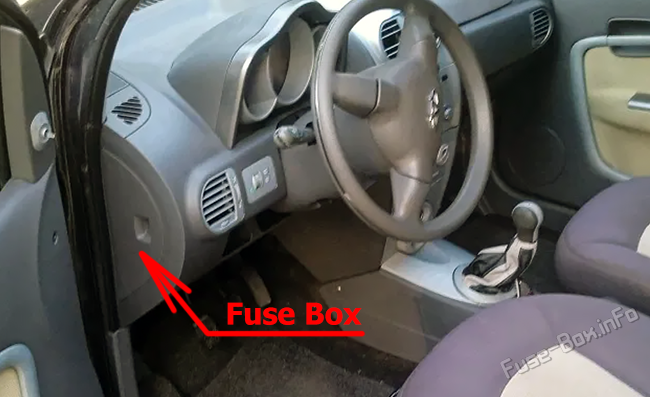

Блок предохранителей расположен за крышкой с левой стороны панели приборов.

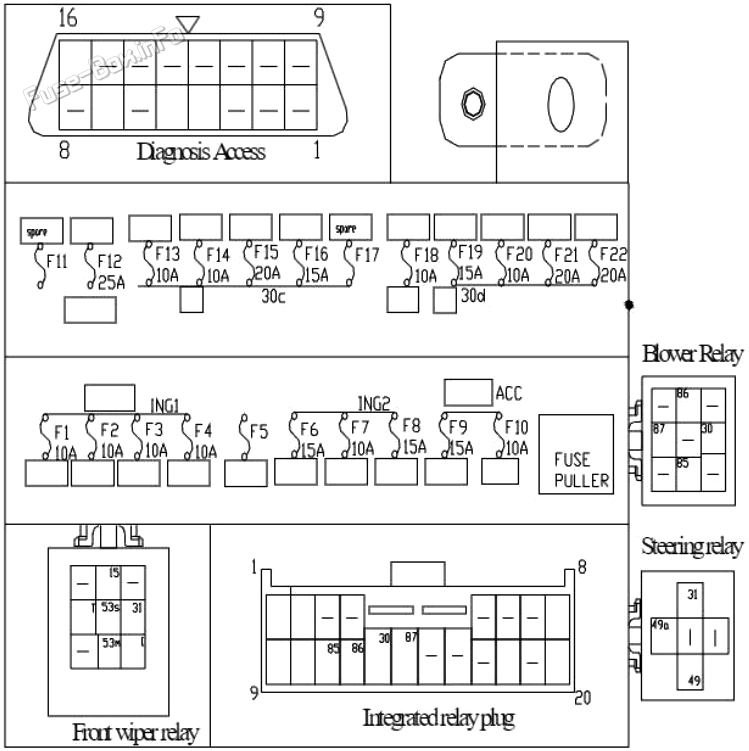

Схема блока предохранителей
| № | Номинал | Функции |
|---|---|---|
| F1 | 10A | COMBINED INSTRUMENTS |
| F2 | 10A | зеркало заднего вида, тормозной выключатель,BCM |
| F3 | 10A | блок управления ABS |
| F4 | 10A | Air Bag |
| F5 | - | Не используется |
| F6 | 15A | Амстеризатор, задний стеклоочиститель, синусный контроль |
| F7 | 10A | Рулевое питание, реле А/С |
| F8 | 15A | Передний стеклоочиститель |
| F9 | 15A | Ликвальный ликер Ciqar |
| F10 | 10A | Контроль радио/играющих |
| F11 | - | Не используется |
| F12 | 25A | Запуск |
| F13 | 10A | Доступ к диагностике |
| F14 | 10A | Тормозной огонь |
| F15 | 20A | Звуковое устройство |
| F16 | 15A | Горн, противотуманная фара |
| F17 | - | Не используется |
| F18 | 10A | Огни для зачистки, потолочные огни |
| F19 | 15A | Выключатель сигнализации |
| F20 | 10A | Переключатель на лампочку, прибор |
| F21 | 20A | Источник питания на крыше |
| F22 | 20A | Задний дефростер |
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

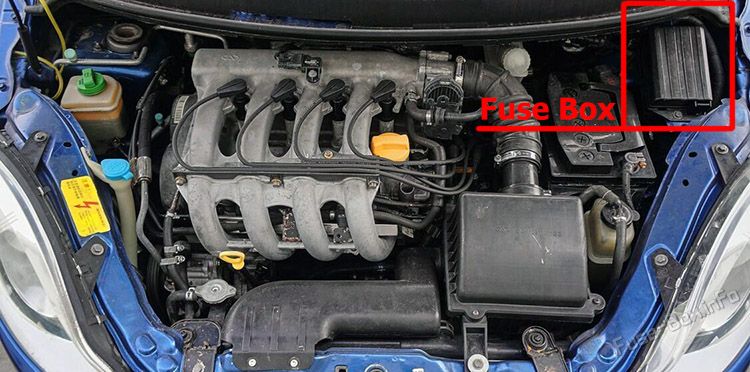

Блок предохранителей расположен рядом с аккумуляторной батареей в моторном отсеке.

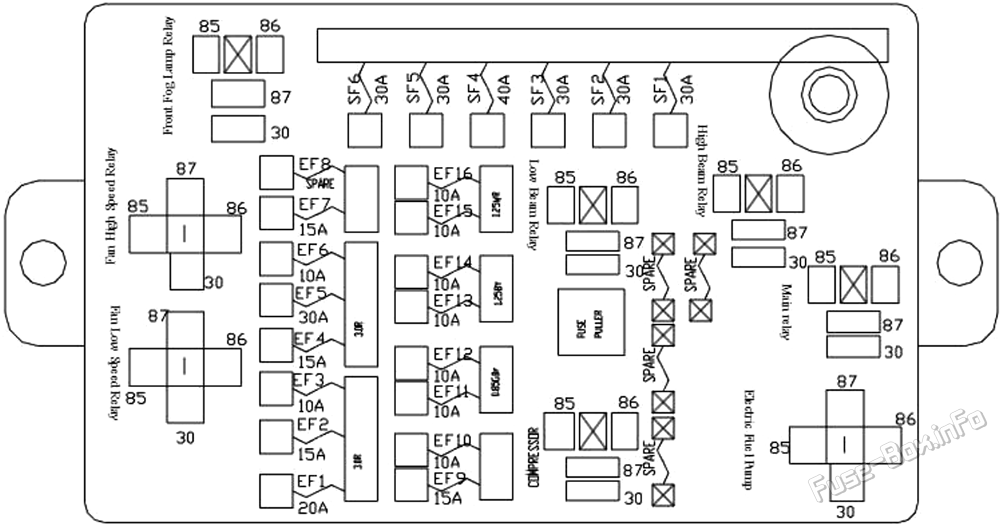

Схема блока предохранителей
| № | Номинал | Функция |
|---|---|---|
| SF1 | 30A | Вентилятор, с высокой скоростью |
| SF2 | 30A | BCM |
| SF3 | 30A | A/C |
| SF4 | 40A | Электроприборный ящик |
| SF5 | 30A | ABS |
| SF6 | 30A | ABS |
| EF1 | 20A | Низкая скорость ванора |
| EF2 | 15A | Передняя противотуманная фара |
| EF5 | 10A | ECU |
| EF4 | 15A | Топливный насос |
| EF5 | 30A | Первичная реле |
| EF6 | 10A | Компрессор |
| EF7 | 15A | Кислородный датчик |
| EF8 | - | Не используется |
| EF9 | 15A | 3.2 Крутящий момент зажигания |
| EF10 | 10A | Резервный фонарь |
| EF11 | 10A | Правая габаритная фара |
| EF12 | 10A | Левый габаритный огонь |
| EF13 | 10A | Правый луч |
| EF14 | 10A | Левый луч |
| EF15 | 10A | Правый нижний луч |
| EF16 | 10A | Левый луч |
Дополнительная информация: Chery A1 / A113 / Kimo / J1 2008-2015
Схемы предохранителей и реле Chery A1 / A113 / Kimo / J1 2008-2015 годов: расположение блоков, номера позиций, номиналы и назначения цепей. Штатные коды и обозначения сохранены в исходном виде.
