Предохранители и реле Chery Arrizo 7 / A4 (M16) 2013-2018
Схемы относятся к указанным годам и вариантам Chery Arrizo 7 / A4 (M16) 2013-2018. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chery.
Chery Arrizo 7 / A4 (M16) выпускался с 2013 по 2018 год. Здесь вы найдете схемы блоков предохранителей Chery Arrizo 7 2013, 2014, 2015, 2016, 2017 и 2018 годов, сведения о расположении блоков предохранителей в автомобиле, а также назначение каждого предохранителя и реле.
Схема предохранителей Chery Arrizo 7 / A4
Содержание
Блок предохранителей в салоне

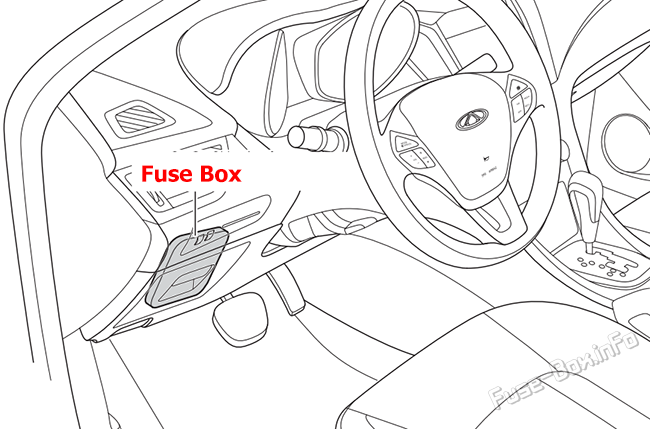

Расположение блока предохранителей
Блок предохранителей расположен в нижней левой части панели приборов.

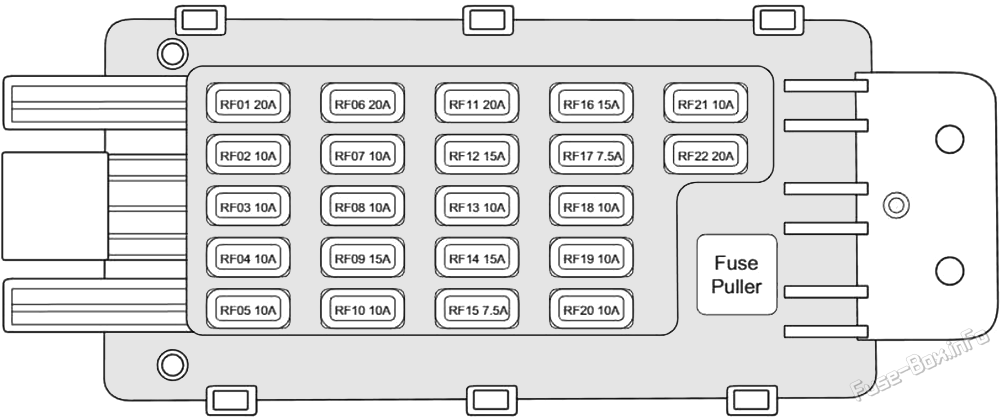

Схема блока предохранителей
| № | Описание |
|---|---|
| RF01 | Резерв |
| RF02 | Система A/C/Аудиовизуальная система/механизм переключения (CMS) CVT) / IGN2 Реле Койл (вт/о) PEPS) |
| RF03 | SRS Модуль управления |
| RF04 | ESP (ABS)/Сенсор поворота поворота |
| RF05 | Тематический блок инструментов |
| RF06 | Резерв |
| RF07 | PEPS (w/PEPS) / ECM/TCU (CVT) |
| RF08 | А/С Комплексный переключатель /BCM / EPS |
| RF09 | Зажигалка для сигарет |
| RF10 | A/C Комплексный переключатель/аудиовизуальная система BCM |
| RF11 | Резерв |
| RF12 | Резерв |
| RF13 | Мощность снаружи зеркала заднего вида/выключатель и ACC Реле Койл (вт/о) PEPS) |
| RF14 | Резерв |
| RF15 | Переключатель/диагностический интерфейс с раздвижной крышей |
| RF16 | Резерв |
| RF17 | Резерв |
| RF18 | Контрольная группа A/C и переключатель высокого/низкого давления A/C |
| RF19 | Аудиовизуальная система |
| RF20 | Тематический блок инструментов |
| RF21 | резерв |
| RF22 | резерв |
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

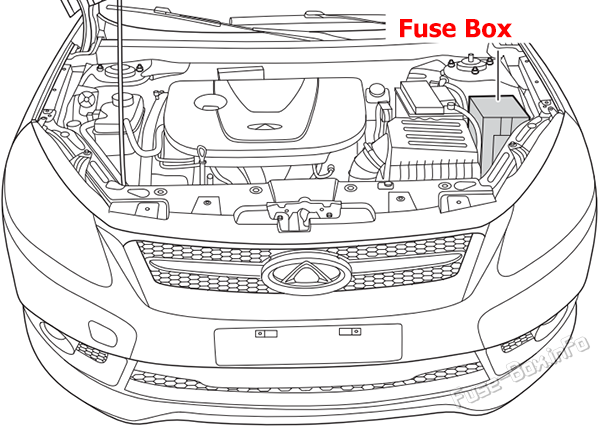

Блок предохранителей расположен с левой стороны моторного отсека, за левой фарой.

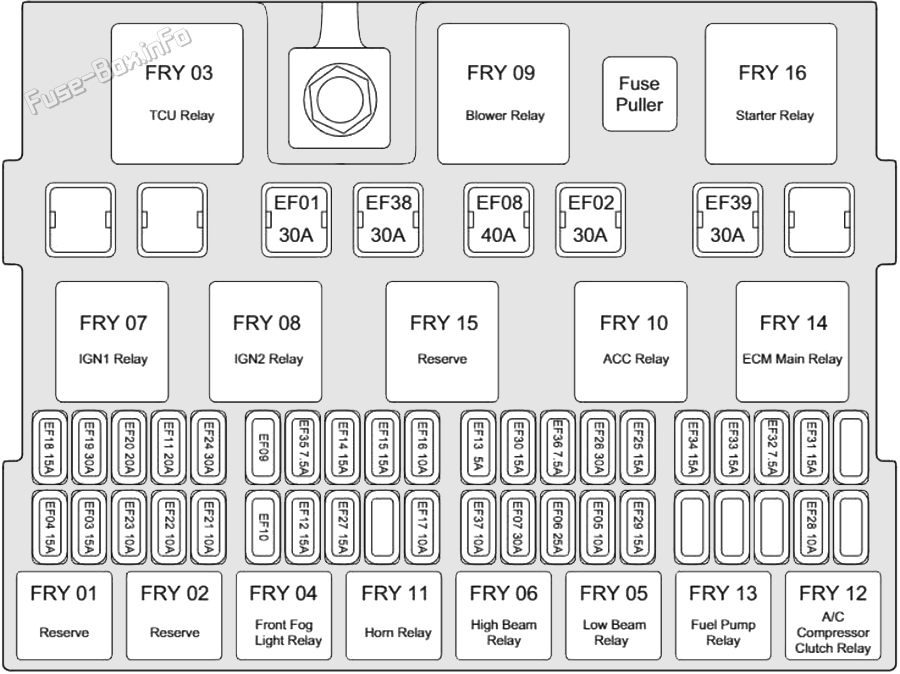

Схема блока предохранителей
| № | Описание |
|---|---|
| EF01 | Переключатель зажигания (w/o) PEPS) |
| EF02 | Регулировка мощности сиденья водителя |
| EF03 | Модуль управления иммобилизаторами (w/o) PEPS)/Тормозной переключатель |
| EF04 | Переключатель зажигания (w/o) PEPS) |
| EF05 | PEPS (w/PEPS) / TCU / TCU Релей Койл (Relay Coil) CVT) |
| EF06 | ESP (ABS) |
| EF07 | IP блок предохранителей (B+) |
| EF08 | ESP (ABS) |
| EF09 | Резерв |
| EF10 | Резерв |
| EF11 | TCU/ Механизм переключения передач/передачи передач (CVT) |
| EF12 | Лайт спереди |
| EF13 | Переключатель на выравнивание фар |
| EF14 | Левый световой луч/правый двигатель регулировки фары |
| EF15 | Левый световой луч/двигатель, регулирующий светофор |
| EF16 | Вертикальная фара |
| EF17 | Лучший луч с левой стороны |
| EF18 | PEPS (w/PEPS) |
| EF19 | IP блок предохранителей (ON) |
| EF20 | Раздвижной автомобиль крыши |
| EF21 | Переключатель/раздвижной автомобиль |
| EF22 | Резервный огонь |
| EF23 | Модуль управления радиолокационным управлением |
| EF24 | Вытяжка |
| EF25 | Резервное энергоснабжение |
| EF26 | IP блок предохранителей (ACC) |
| EF27 | Рог |
| EF28 | А/С Переключатель сцепления компрессора |
| EF29 | Топливный насос |
| EF30 | ECM |
| EF31 | 3.2 Зажигательная ручка |
| EF32 | Кислородный датчик вверх по течению |
| EF33 | Инжектор |
| EF34 | Переменный клапан всасывания/канерный клапан соленоида/переменный каменщик (взятие/выпуск) |
| EF35 | Модуль управления вентилятором охлаждения |
| EF36 | Сенсор кислорода вниз по течению |
| EF37 | ECM |
| EF38 | Резерв |
| EF39 | Контроль стартера |

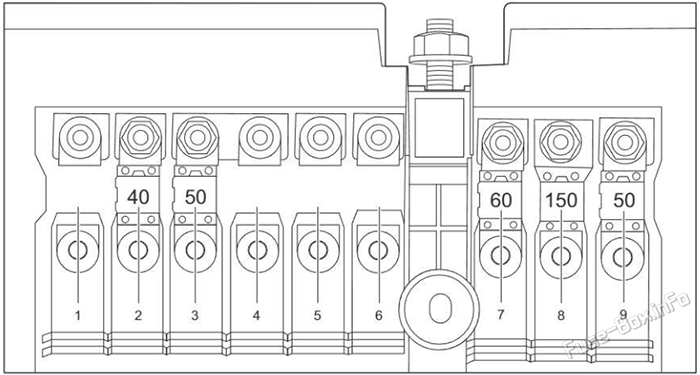

Номиналы предохранителей
Предохранители и реле находятся в блоке моторного отсека.
| № | Описание |
|---|---|
| 1 | - |
| 2 | Стекло и коробка для релей |
| 3 | BCM |
| 4 | - |
| 5 | - |
| 6 | - |
| 7 | EPS |
| 8 | Переносчик |
| 9 | Охлаждающий вентилятор |
Блок предохранителей в багажном отделении

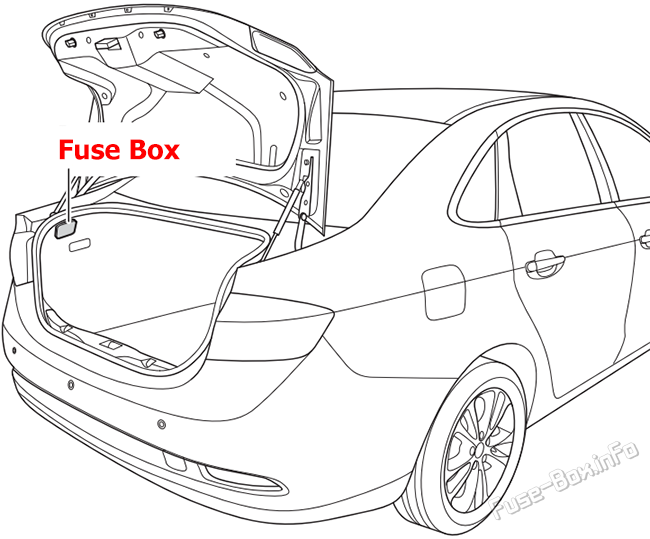

Расположение блока предохранителей
Блок предохранителей и реле расположен в багажном отделении рядом с фонарем.

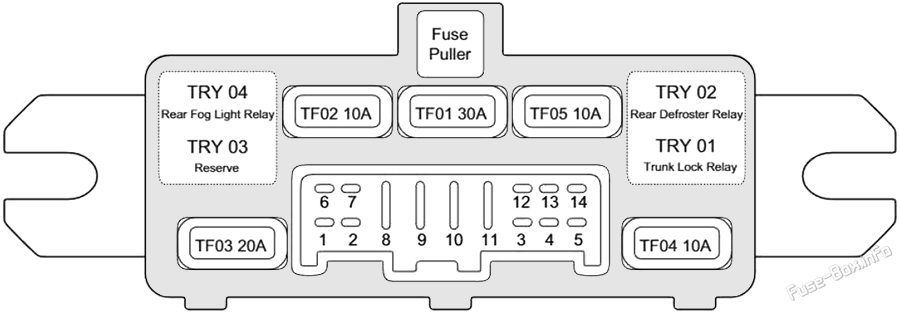

Схема блока предохранителей
| № | Описание |
|---|---|
| TF01 | Задний дефлекс |
| TF02 | Задний туман |
| TF03 | Резерв |
| TF04 | Автомобильный шлюз |
| TF05 | Усилитель антенной |
