Предохранители и реле Chery Bonus 3 / E3 (A19) 2013-2015
Схемы относятся к указанным годам и вариантам Chery Bonus 3 / E3 (A19) 2013-2015. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chery.

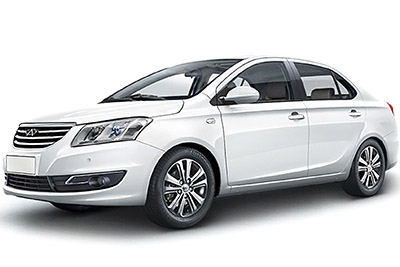

Субкомпактный автомобиль Chery Bonus 3 / Chery E3 (A19) выпускался с 2013 по 2015 год. Здесь вы найдете схемы блоков предохранителей Chery Bonus 3 2013, 2014 и 2015 годов, сведения о расположении блоков предохранителей в автомобиле, а также назначение каждого предохранителя и реле.
Схема предохранителей Chery Bonus 3 / Chery E3
Содержание
Блок предохранителей в салоне

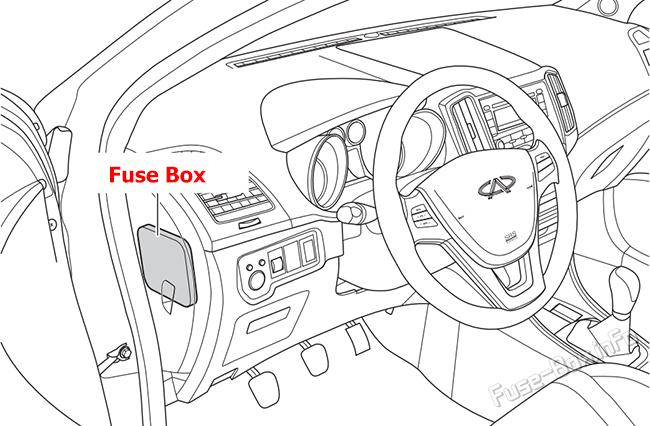

Расположение блока предохранителей
Блок предохранителей и реле расположен с левой стороны панели приборов.

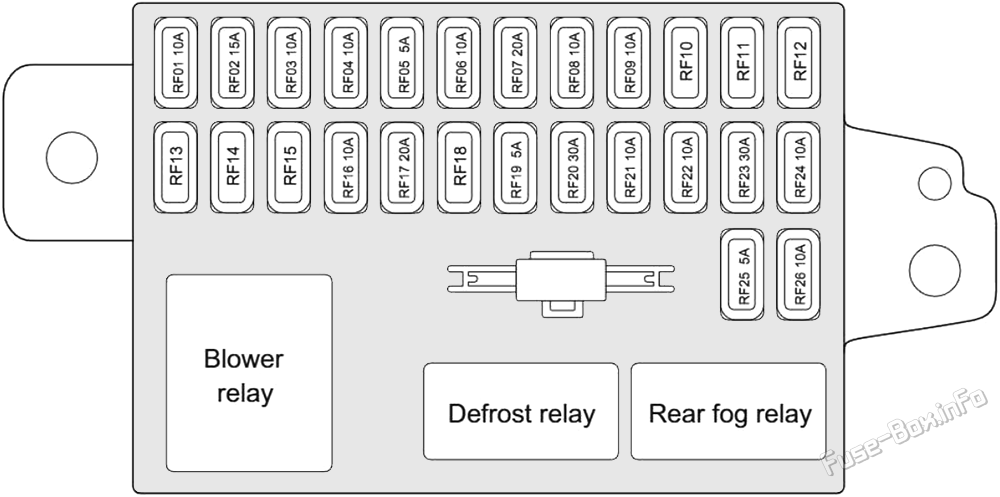

Схема блока предохранителей
| № | Описание |
|---|---|
| RF01 | Тематический блок инструментов |
| RF02 | Подушки безопасности |
| RF03 | Диагностика/радиолокатор/Контрольная группа по А/С BCM |
| RF04 | ECU |
| RF05 | ABS |
| RF06 | TCU (если предусмотрено комплектацией) |
| RF07 | Передний проволочный проволочный аппарат |
| RF08 | Впереди |
| RF09 | Мощность снаружи зеркала заднего вида |
| RF10 | - |
| RF11 | - |
| RF12 | - |
| RF14 | - |
| RF15 | - |
| RF16 | Аудиовизна/переключение крыши (если предусмотрено комплектацией)/ " Койка из заливного пласта " /BCM |
| RF17 | Зажигалка для сигарет |
| RF18 | - |
| RF19 | TCU (если предусмотрено комплектацией) |
| RF20 | Крыша (с подножием) если предусмотрено комплектацией) |
| RF21 | Ключ в переключателе/диагностике/остановке переключателя/приключении |
| RF22 | Задний туман |
| RF23 | RF23 |
| RF24 | Переключатель положения (если предусмотрено комплектацией) |
| RF25 | Группа по контролю за соблюдением правил |
| RF26 | Вид сзади (нагрев зеркала сзади) если предусмотрено комплектацией) |

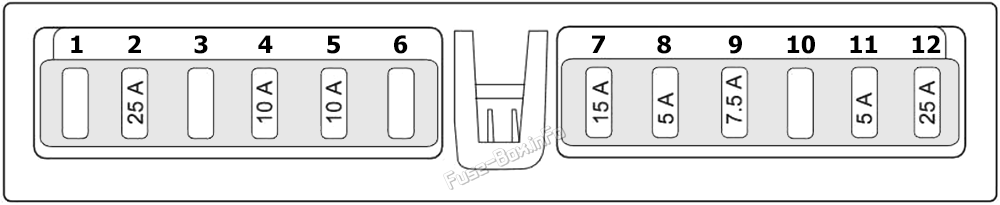

Блок предохранителей BCM
Блок расположен в нижней части панели приборов.
| № | Описание |
|---|---|
| 1 | Резерв |
| 2 | Левый/задний правый |
| 3 | Резерв |
| 4 | Высокий хлыстовый/низкий хлыстовый |
| 5 | Свет купола/передний левый карточный свет/передний правый свет/ключевой свет |
| 6 | Резерв |
| 7 | Автомобиль, запирающий двери |
| 8 | Свет слева/слева спереди |
| 9 | Свет спереди, справа, справа, справа, слева, слева, слева, слева, справа, справа, справа, справа, справа, справа, справа, справа, справа, справа, справа, справа, справа, справа, справа от |
| 10 | Резерв |
| 11 | Резерв |
| 12 | Лобовый левый/правосторонний |
Блок предохранителей в моторном отсеке

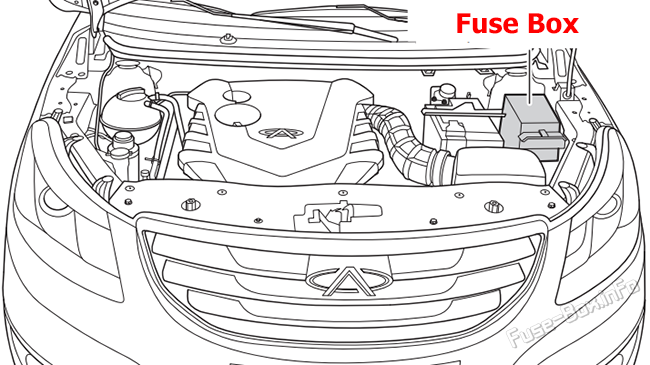

Расположение блока предохранителей
Блок предохранителей расположен с левой стороны моторного отсека, за левой фарой.

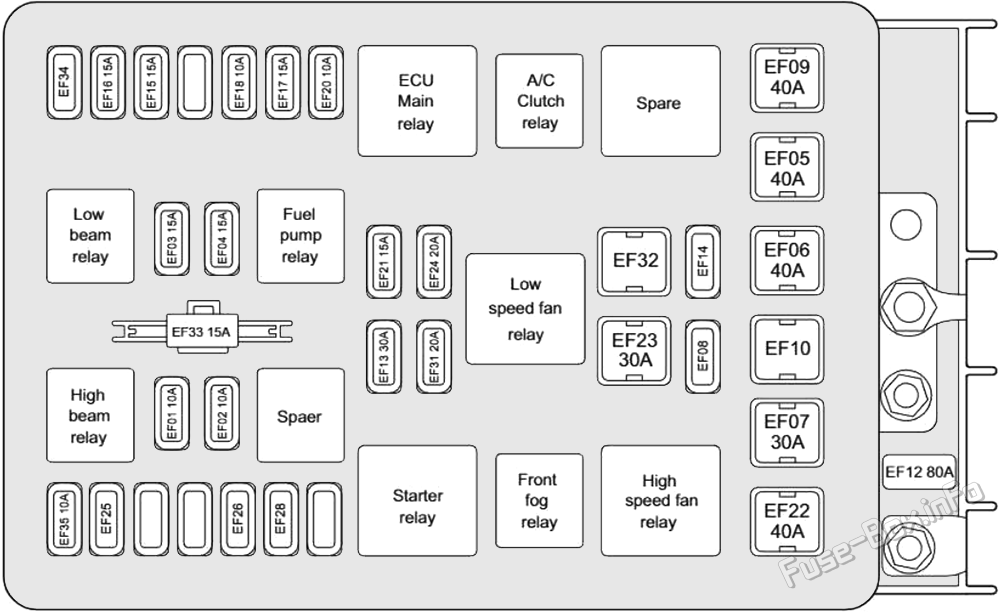

Схема блока предохранителей
| № | Описание |
|---|---|
| EF01 | Лучший луч с левой стороны |
| EF02 | Вертикальная фара |
| EF03 | Левые фары с низким светом |
| EF04 | Левый луч с нижней стороны фары |
| EF05 | Распоряжение и релейная коробка для стендов |
| EF06 | ABS Насос |
| EF07 | Вытяжка |
| EF08 | Резерв |
| EF09 | 4.7.5 Переключатель зажигания |
| EF10 | Резерв |
| EF12 | BCM |
| EF13 | Запуск |
| EF14 | Резерв |
| EF15 | Сенсор кислорода вверх по течению/вниз по течению |
| EF16 | 3.2 Зажигательная ручка |
| EF17 | ECU EMS |
| EF18 | Фильтр/топливный насос/высокоскоростной вентилятор Реле/ низкоскоростной вентилятор Реле Вентилятор |
| EF20 | Инжектор |
| EF21 | Топливный насос |
| EF22 | Высокоскоростной вентилятор |
| EF23 | Низкоскоростной вентилятор |
| EF24 | A/C |
| EF25 | Резерв |
| EF26 | Резерв |
| EF28 | Резерв |
| EF31 | Лайт спереди |
| EF32 | Резерв |
| EF33 | Блок инструментов/аудиосистема |
| EF34 | Резерв |
| EF35 | ECU |
