Предохранители и реле Chery Exeed TX / TXL 2019-2022
Схемы относятся к указанным годам и вариантам Chery Exeed TX / TXL 2019-2022. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chery.
В этой статье рассмотрен среднеразмерный кроссовер Chery Exeed TX / TXL 2019-2022 годов выпуска. Здесь вы найдете схемы блоков предохранителей Chery Exeed TX / TXL 2019, 2020, 2021 и 2022 годов, сведения о расположении блоков предохранителей в автомобиле, а также назначение каждого предохранителя и реле.
Схема предохранителей Chery Exeed TX / TXL
Содержание
Блок предохранителей в салоне

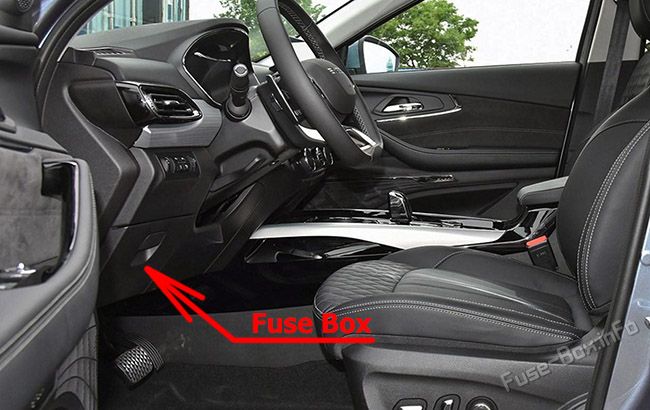

Расположение блока предохранителей
Блок предохранителей расположен в нижней левой части панели приборов.

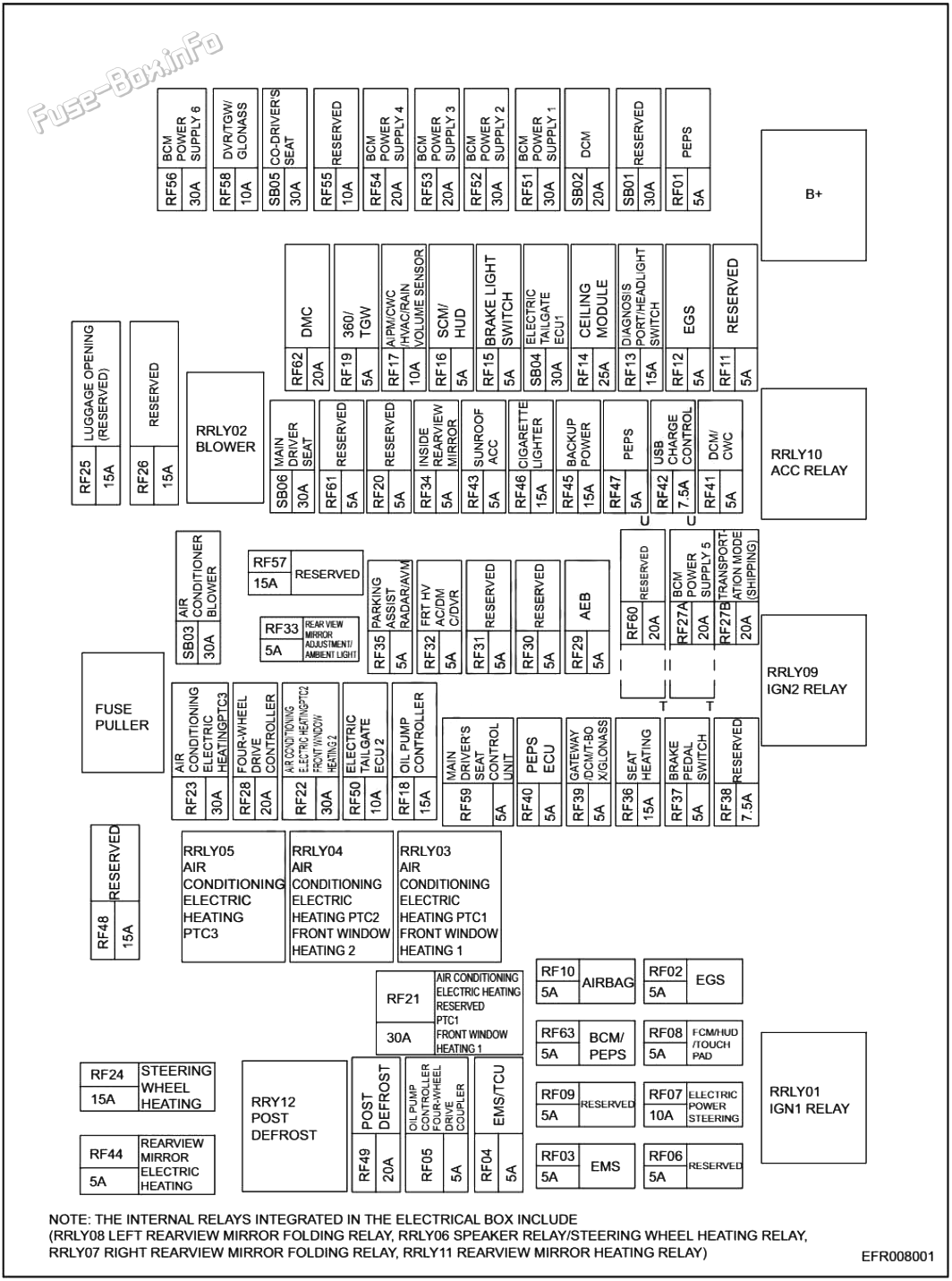

Схема блока предохранителей
Блок предохранителей в моторном отсеке

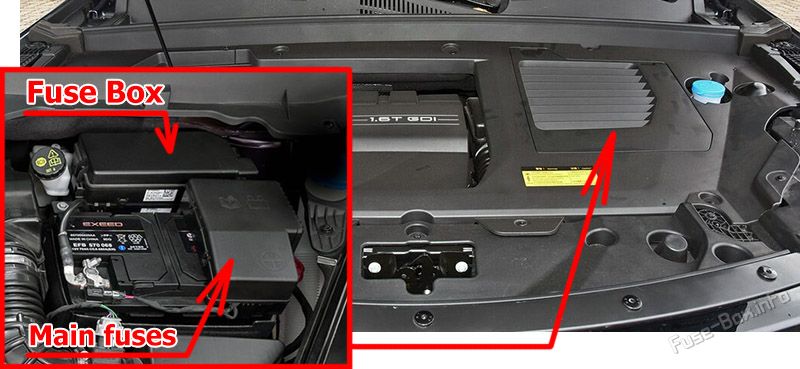

Расположение блока предохранителей

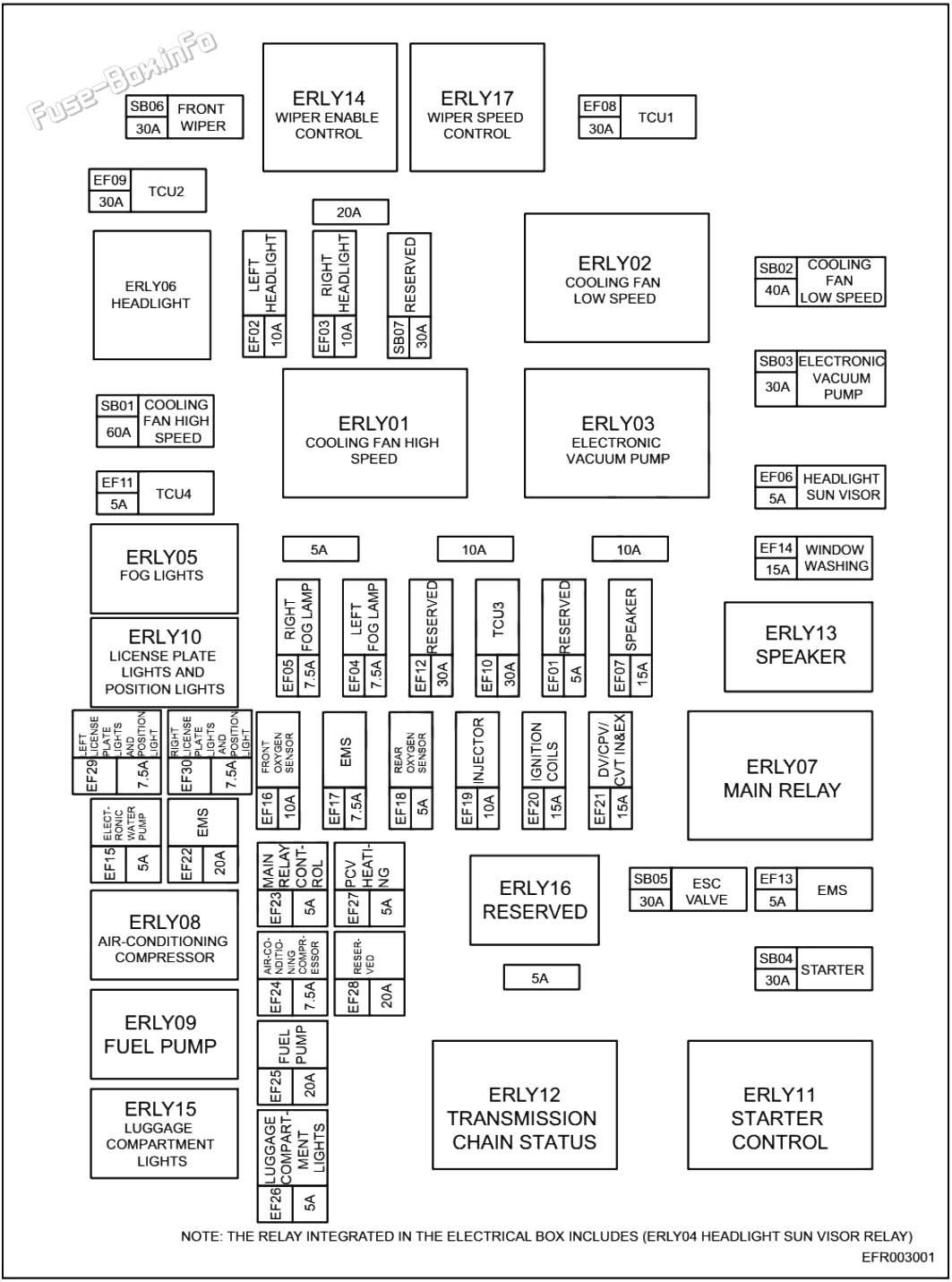

Схема блока предохранителей

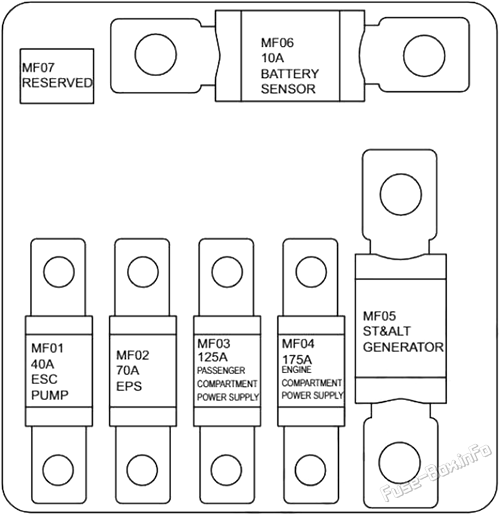

Главные предохранители
