Предохранители и реле Chery Tiggo 2011-2014
Схемы относятся к указанным годам и вариантам Chery Tiggo 2011-2014. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chery.
В этой статье рассмотрено первое поколение Chery Tiggo после рестайлинга, выпускавшееся с 2010 по 2014 год. Здесь вы найдете схемы блоков предохранителей Chery Tiggo 2011, 2012, 2013 и 2014 годов, сведения о расположении блоков предохранителей в автомобиле, а также назначение каждого предохранителя и реле.
Схема предохранителей Chery Tiggo 2011-2014
Содержание
Блок предохранителей в салоне

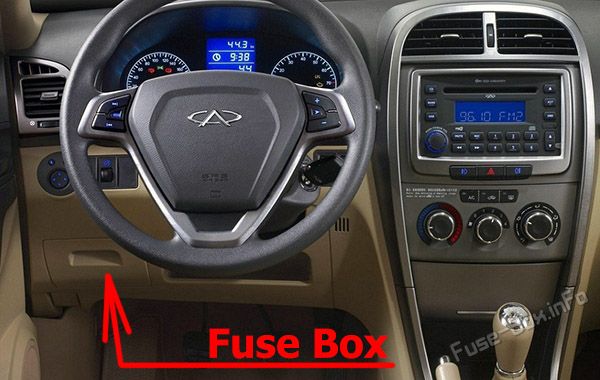

Расположение блока предохранителей
Блок предохранителей расположен в передней левой части салона под панелью приборов и закреплён на её поперечной балке.
- Выключите все электрические устройства.
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Снимите нижнюю крышку панели приборов, чтобы получить доступ к предохранителям и реле. На крышке блока закреплены восемь запасных предохранителей: 2×15A, 2×5A, 3×10A и 1×30A.

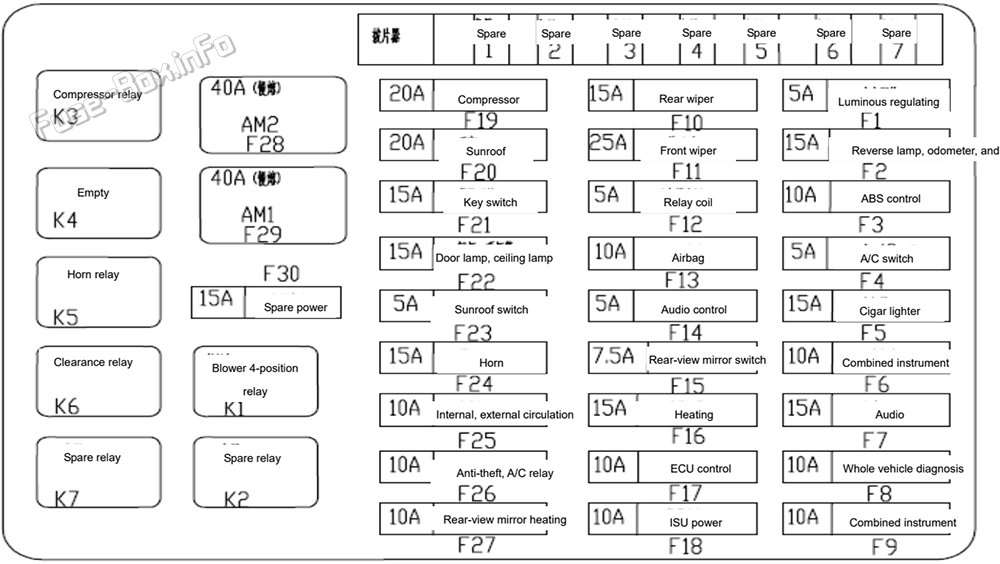

Схема блока предохранителей
Блок предохранителей в моторном отсеке

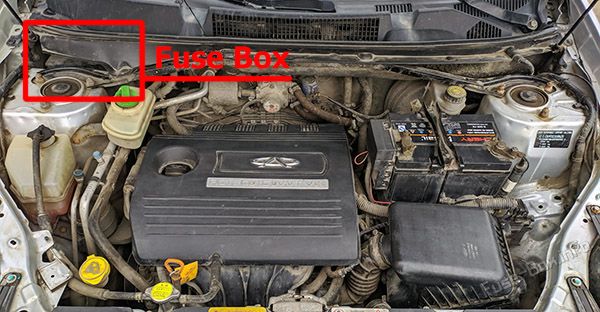

Расположение блока предохранителей
Блок предохранителей расположен в задней правой части моторного отсека, под накладкой у основания ветрового стекла.
- Выключите все электрические устройства.
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- С помощью отвёртки снимите пять пластиковых фиксаторов с правой накладки у основания ветрового стекла.
- Снимите верхнюю крышку блока предохранителей моторного отсека (с обоих концов она удерживается металлическими фиксаторами), чтобы получить доступ к предохранителям и реле.

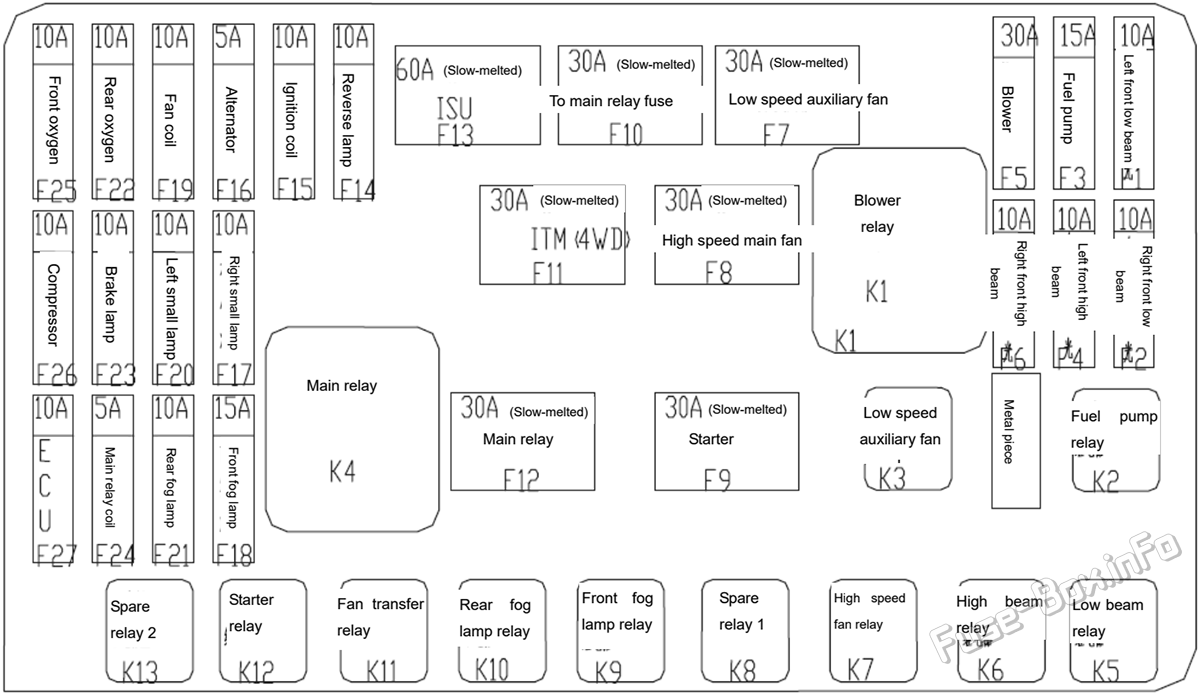

Схема блока предохранителей
Дополнительная информация: Chery Tiggo 2011-2014
Схемы предохранителей и реле Chery Tiggo 2011-2014 годов: расположение блоков, номера позиций, номиналы и назначения цепей. Штатные коды и обозначения сохранены в исходном виде.
