Предохранители и реле Chery Tiggo 7 (T15) 2016-2020
Схемы относятся к указанным годам и вариантам Chery Tiggo 7 (T15) 2016-2020. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chery.
В этой статье рассмотрено первое поколение Chery Tiggo 7 (T15), выпускавшееся с 2016 по 2020 год. Здесь вы найдете схемы блоков предохранителей Chery Tiggo 7 2016, 2017, 2018, 2019 и 2020 годов, сведения о расположении блоков предохранителей в автомобиле, а также назначение каждого предохранителя и реле.
Схема предохранителей Chery Tiggo 7 2016-2020
Содержание
Блок предохранителей в салоне
Расположение блока предохранителей

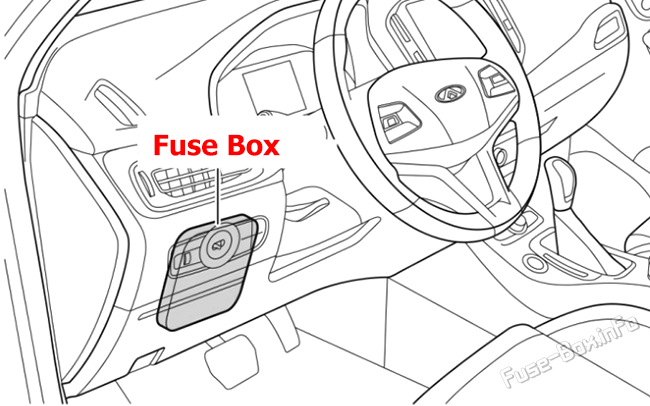

Предохранители расположены в нижней левой части панели приборов.

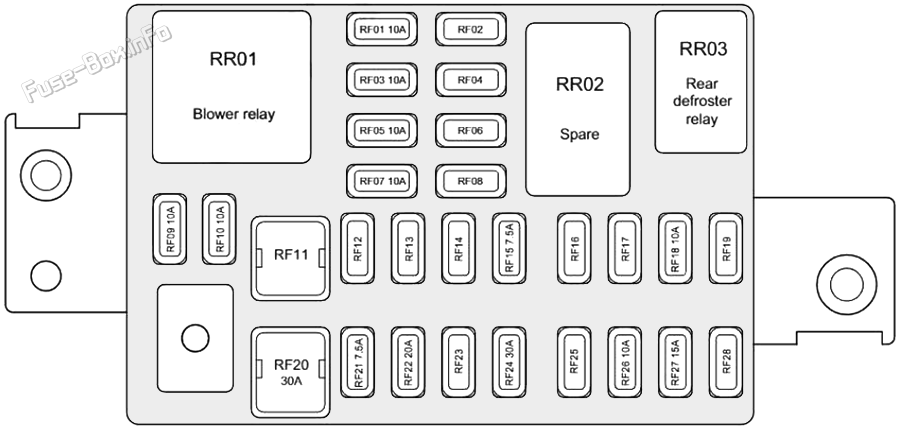

Схема блока предохранителей
| № | Описание |
|---|---|
| RF01 | BCM |
| RF02 | - |
| RF03 | Сенсор поворота рулевого колеса,EPS |
| RF04 | основной и дополнительный радары системы контроля слепых зон |
| RF05 | Модуль подушки безопасности |
| RF06 | - |
| RF07 | A/C Проводной соединение, звукозаписывающая группа, Automic A/C-образная панель, переключатель фар,DCT Механизм замены |
| RF08 | - |
| RF09 | A/C Проводная Интерфейс, Группа звукозаписи, Группа звукозаписи, Группа по автоматическому соединению A/C |
| RF10 | Кластер приборов, датчик дождя |
| RF11 | - |
| RF12 | - |
| RF13 | - |
| RF14 | - |
| RF15 | Вид Монитор |
| RF16 | - |
| RF17 | - |
| RF18 | Панель A/C, слева/справа от заднего вида зеркала, интерфейс проводной системы |
| RF19 | - |
| RF20 | Подача энергии на терминале подачи энергии |
| RF21 | - |
| RF22 | - |
| RF23 | - |
| RF24 | Подача энергии задним DEF Очистить вывод |
| RF25 | - |
| RF26 | Переключатель регулировки зеркала,BCM, солнечный крыша |
| RF27 | Зажигалка для сигарет |
| RF28 | - |
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

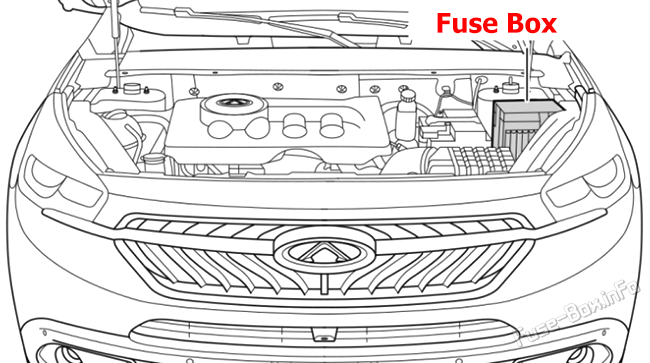

Блок предохранителей расположен с левой стороны моторного отсека, за левой фарой.

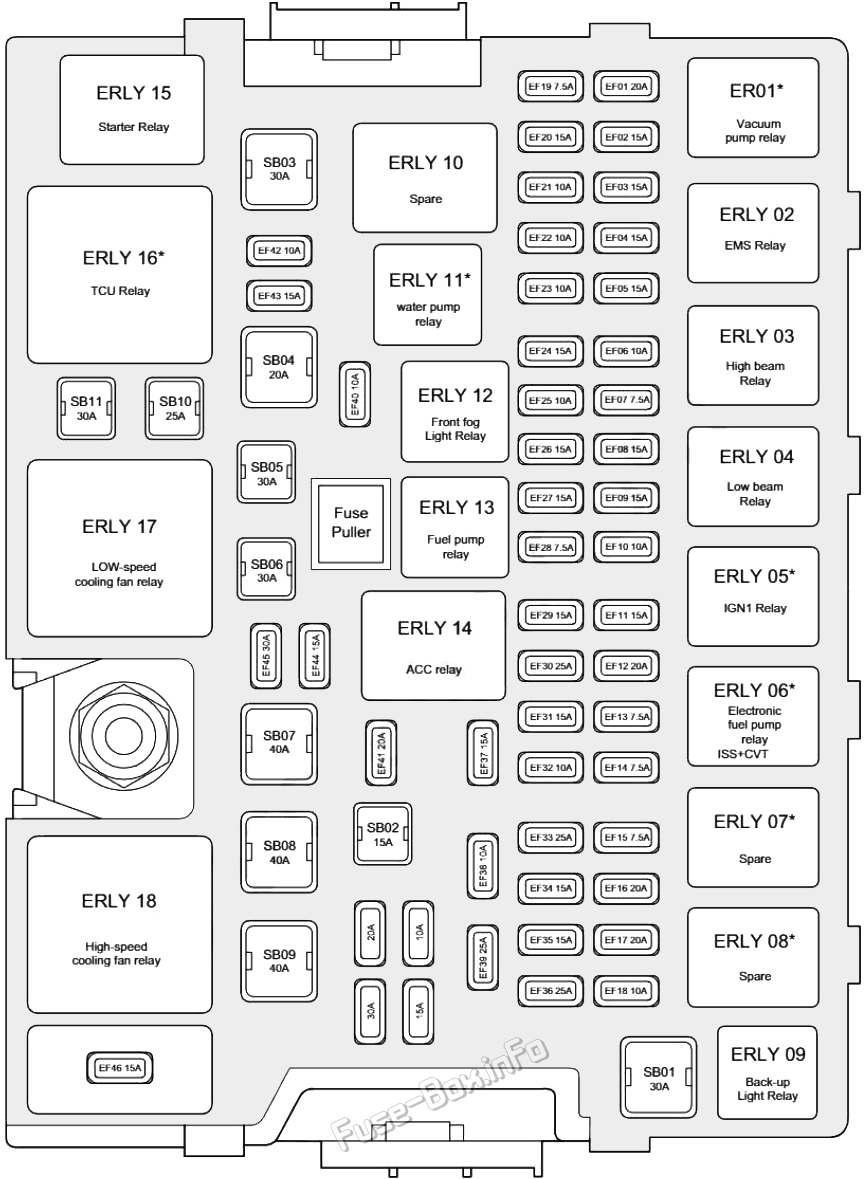

Схема блока предохранителей
| № | Описание |
|---|---|
| SB01 | Резерв |
| SB02 | ACC |
| SB03 | Цепочка стартера/движителя |
| SB04 | TCU/DCT |
| SB05 | BCM 2 |
| SB06 | BCM 1 |
| SB07 | ESP/ABS |
| SB08 | EPB |
| SB09 | ACM/EPB |
| SB10 | ESP/ABS |
| SB11 | Seat Корректировка SEAT |
| EF01 | Вакуумный насос |
| EF02 | Кислородный датчик |
| EF03 | 3. Крутящий момент зажигания |
| EF04 | ECU клапан соленоидного типа |
| EF05 | PPD& HVH |
| EF06 | Резерв |
| EF07 | Луч дальнего света |
| EF08 | Лобовой луч ближнего света |
| EF09 | Резерв |
| EF10 | ECU& Регулятор вентилятора с гибридной системой |
| EF11 | PEPS |
| EF12 | LT & PTC водяной насос |
| EF13 | ECU & TCU тормозной переключатель 15+ Датчик поворота &IPU с гибридной системой |
| EF14 | Радиолокатор внутреннего зеркала и переключателя давления A/C и обратного действия |
| EF15 | PEPS & 4WD |
| EF16 | Электронный нефтяной насос |
| EF17 | Резерв |
| EF18 | Резервный огонь |
| EF19 | Вызыватель переменного устройства |
| EF20 | Инжектор |
| EF21 | Резерв |
| EF22 | Водонасыщенный насос |
| EF23 | POD & PPD & EAC |
| EF24 | Рог |
| EF25 | дальность луча левой фары |
| EF26 | Нижний свет правой фары |
| EF27 | Передний противотуманный огонь |
| EF28 | ESP & ABS & ACM |
| EF29 | Топливный насос |
| EF30 | BCM 6 |
| EF31 | IGN 1 |
| EF32 | Выключатель тормозов PEPS & DOT 30+ |
| EF33 | ACM |
| EF34 | BCM 5 |
| EF35 | BCM 3 |
| EF36 | Резерв |
| EF37 | резерв мощность 2 |
| EF38 | ECU & TCU 30+ |
| EF39 | Проволока |
| EF40 | 4WD & IPU |
| EF41 | Отопление сидений |
| EF42 | Компрессор для кондиционирования воздуха |
| EF43 | Резерв |
| EF44 | BCM 4 |
| EF45 | Крыша |
| EF46 | Морское страхование |
| EF51 | - |
Номиналы предохранителей

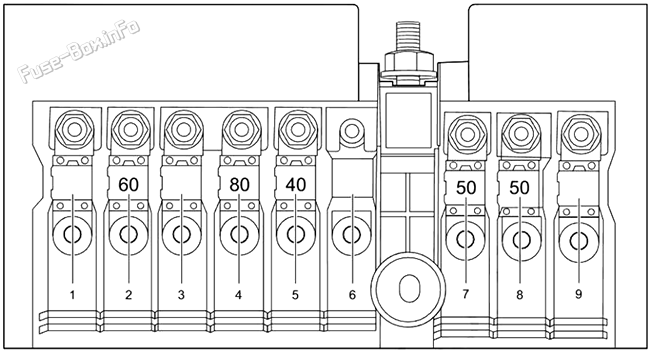

Предохранители и реле находятся в блоке моторного отсека.
| № | Номинал | Описание |
|---|---|---|
| 1 | - | - |
| 2 | 60A | Распоряжение и релейная коробка для стендов |
| 3 | - | - |
| 4 | 80A | EPS |
| 5 | 40A | Низкоскоростной охлаждающий вентилятор |
| 6 | - | - |
| 7 | 150A | Переносчик |
| 8 | 50A | Высокоскоростной охлаждающий вентилятор |
| 9 | - | - |
Дополнительная информация: Chery Tiggo 7 (T15) 2016-2020
Схемы предохранителей и реле Chery Tiggo 7 (T15) 2016-2020 годов: расположение блоков, номера позиций, номиналы и назначения цепей. Штатные коды и обозначения сохранены в исходном виде.
