Предохранители и реле Chery Tiggo 8 PRO 2020-2023
Схемы относятся к указанным годам и вариантам Chery Tiggo 8 PRO 2020-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chery.
В этой статье рассмотрен среднеразмерный кроссовер Chery Tiggo 8 PRO 2020-2023 годов выпуска. Здесь вы найдете схемы блоков предохранителей Chery Tiggo 8 PRO 2020, 2021, 2022 и 2023 годов, сведения о расположении блоков предохранителей в автомобиле, а также назначение каждого предохранителя и реле.
Схема предохранителей Chery Tiggo 8 PRO 2020-2023
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

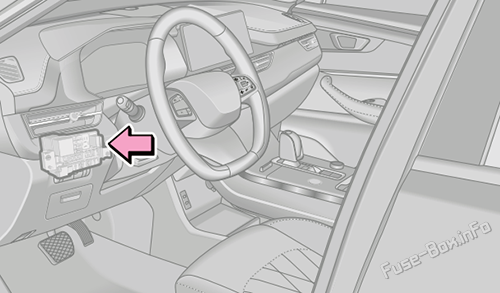

Расположение блока предохранителей
Предохранители расположены в нижней левой части панели приборов.
Схемы блока предохранителей

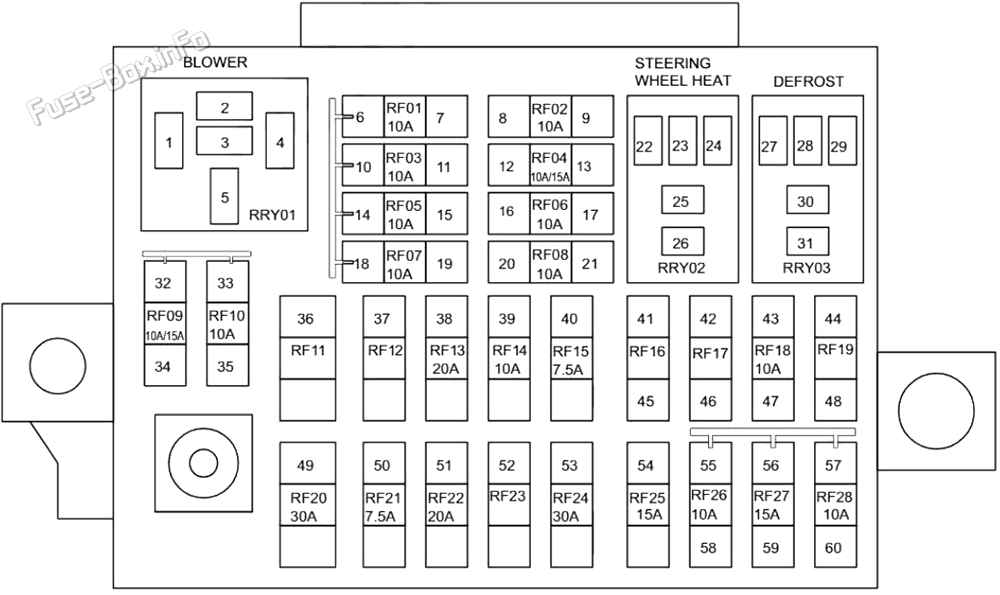

Вариант 1 (T1D 1.6T+7DCT)
| № | Описание |
|---|---|
| RF01 | BCM& панель приборов PEPS& Выход |
| RF02 | - |
| RF03 | EPS& датчик угла поворота рулевого колеса |
| RF04 | Звук |
| RF05 | Модуль подушки безопасности |
| RF06 | Панель управления & задней скоростью & панель управления A/C BOX Модуль зарядки модуля & приборов |
| RF07 | Контрольная панель & ресиктор задней скорости &TCU 7DCT) & T-BOX Модуль &FIDC Переключить & автоматический модуль управления A/C & отрицательный генератор Ion |
| RF08 | Окружающий свет и панорамный регулятор & датчик & камеры и записи движения |
| RF09 | - |
| RF10 | - |
| RF11 | - |
| RF12 | - |
| RF13 | TCU (CVT25) |
| RF14 | - |
| RF15 | Вспомогательный переключатель Fasia Console (вспомогательный переключатель Fasia Console) DCT) & OBD Переключатель диагностического интерфейса и спираля & центра |
| RF16 | - |
| RF17 | - |
| RF18 | Вид с задней стороны |
| RF19 | - |
| RF20 | R rly 01 Глазом RLY |
| RF21 | PEPS& Выход EPB& Переключить |
| RF22 | - |
| RF23 | RRLY02 Горячий салфетка RLY |
| RF24 | RRLY03 Депогер RLY |
| RF25 | - |
| RF26 | BCM& Аудио- и пульт заднего вида Зеркало Переключатель & Мобильный беспроводной зарядный модуль |
| RF27 | резерв Мощность |
| RF28 | USB Зарядка модуля и записи движения |

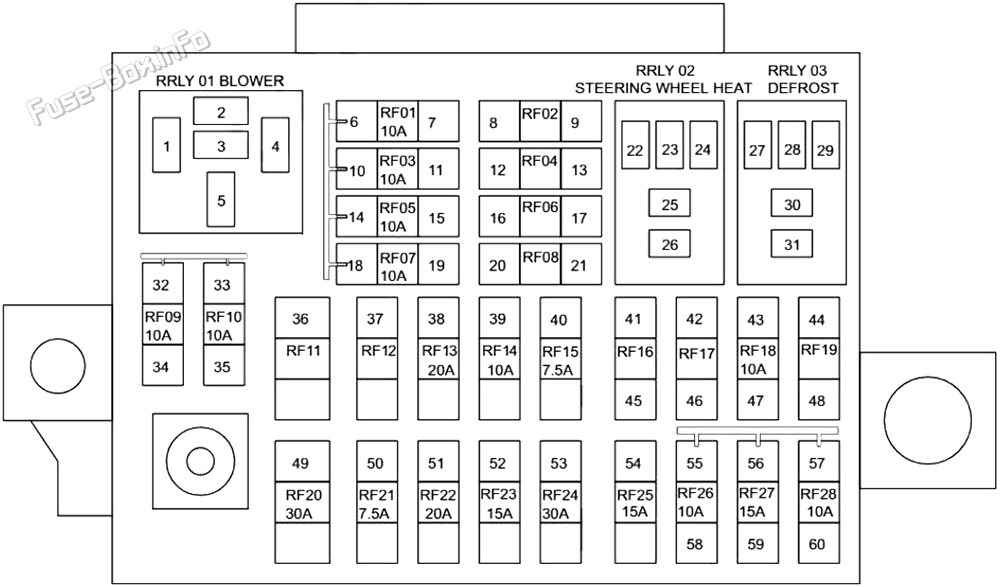

Вариант 2 (T1A 2.0T+CVT25)
Назначение предохранителей в приборной панели (T1A)
| № | Описание |
|---|---|
| RF01 | Тематический блок инструментов BCM& Центр GLONASS & PEPS |
| RF02 | - |
| RF03 | EPS& датчик угла поворота рулевого колеса |
| RF04 | - |
| RF05 | Модуль подушки безопасности |
| RF06 | - |
| RF07 | Автоматический модуль управления & Audio & Religation Переключатель Собрания & Вспомогательной системы переключения консолей CVT25) & механизм переключения передач (CVT25) |
| RF08 | - |
| RF09 | Модуль радиоконтрля |
| RF10 | Группа по контролю за использованием приборов и A/C (группа по контролю) AUTO& Правый смешающий Damper мотор & левый смешатель Damper Motor & Mode Damper Motor & Inner and Offser Circulation Motor &GLONASS & T-BOX MODULE |
| RF11 | - |
| RF12 | - |
| RF13 | TCU (CVT25) |
| RF14 | - |
| RF15 | Группа по атмосферным лампам и вспомогательным приборам, работающим на окружающем Lamp & Spiral Cable & Centre Console EPB Переключить &OBD Модуль диагностирования & T-box |
| RF16 | - |
| RF17 | - |
| RF18 | Контрольная панель и силовое зеркало заднего вида |
| RF19 | - |
| RF20 | R rly 01 Глазом RLY |
| RF21 | PEPS& Центр |
| RF22 | - |
| RF23 | RRLY02 Теплота рулевого колеса RLY |
| RF24 | RRLY03 DEFROST RLY |
| RF25 | - |
| RF26 | BCM& Переключатель & радио & мощности заднего вида |
| RF27 | резерв Электропитание |
| RF28 | USB Модуль зарядки |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

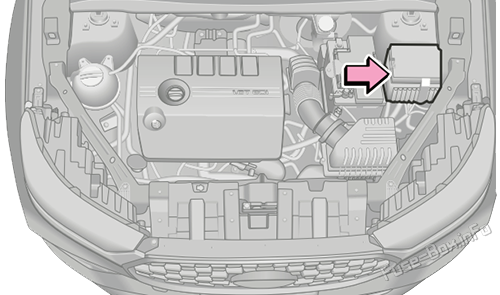

Расположение блока предохранителей
Блок предохранителей расположен с левой стороны моторного отсека, за левой фарой.
Схемы блока предохранителей

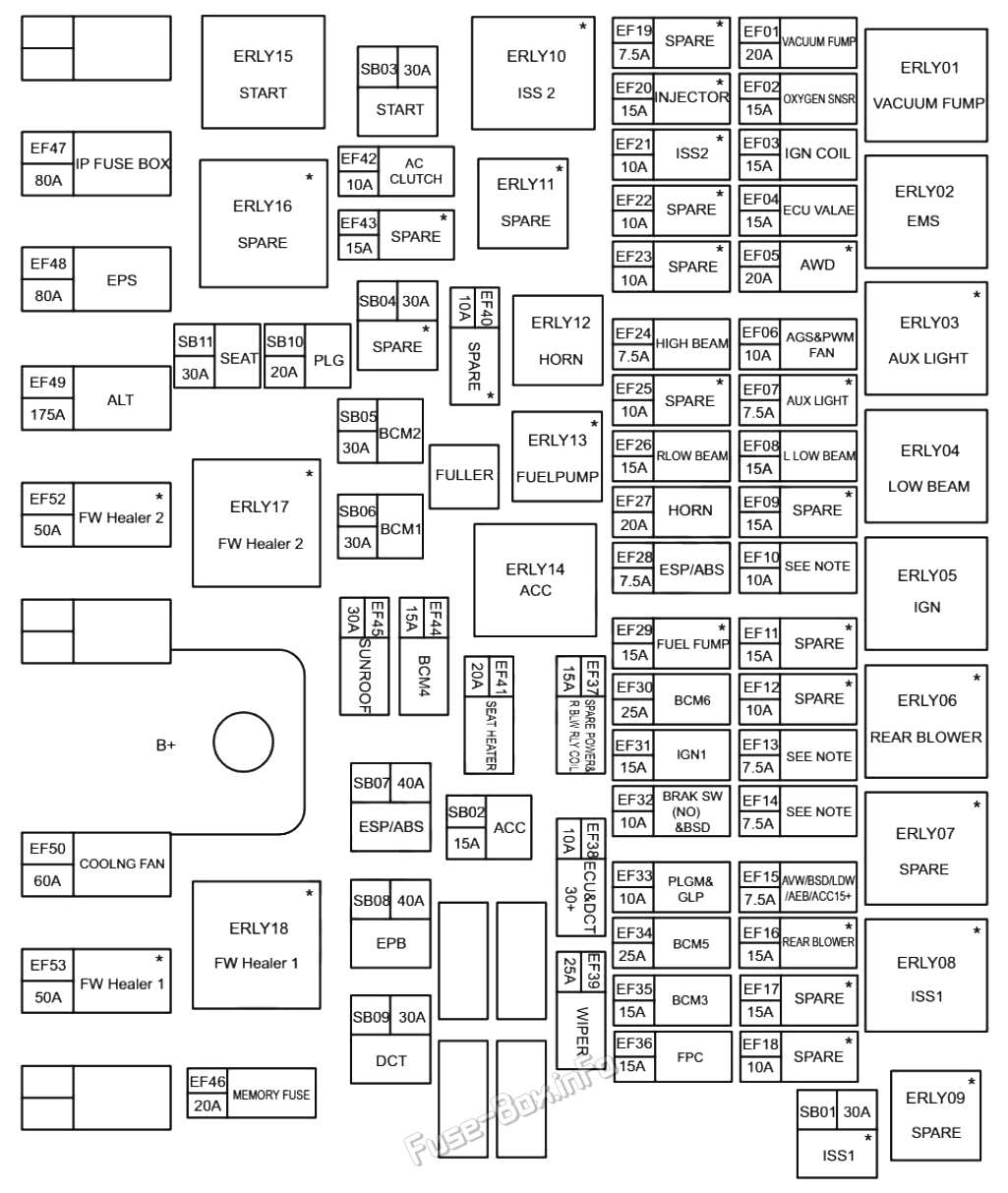

Вариант 1 (T1D 1.6T+7DCT)
| № | Описание |
|---|---|
| SB01 | ISS1 |
| SB02 | ACC |
| SB03 | Запуск контроля |
| SB04 | - |
| SB05 | BCM 2 |
| SB06 | BCM 1 |
| SB07 | ESP & ABS |
| SB08 | ESP(EPB) |
| SB09 | DCT |
| SB10 | PLG |
| SB11 | Регулировка сиденья |
| EF01 | ERLY 01 вакуумный насос RLY |
| EF02 | Кислородный датчик |
| EF03 | 3.2 Крутящий момент зажигания |
| EF04 | ECU клапан соленоидного типа |
| EF05 | AWD |
| EF06 | AGS & PWM FAN |
| EF07 | AUX Легкий |
| EF08 | Левый низкий пучок |
| EF09 | - |
| EF10 | ECU& Запустить RLY Койка (для ISS) |
| EF11 | - |
| EF12 | - |
| EF13 | ECU & TCU& Торможение SW (NC) & FPC 15+ |
| EF14 | Переключатель & обратного радиолокационного модуля & Sunroof &DVR& Вентиляция сиденья AFS & MST & RACP |
| EF15 | AVW & BSD & LDW & AEB & ACC15+ |
| EF16 | Задний датчик |
| EF17 | - |
| EF18 | - |
| EF19 | - |
| EF20 | Инжектор Сил 1,2,3,4 |
| EF21 | ISS2 |
| EF22 | - |
| EF23 | - |
| EF24 | Высокий луч |
| EF25 | - |
| EF26 | Правая нижняя мощность луча |
| EF27 | ERLY12 Рог RLY |
| EF28 | ESP & ABS |
| EF29 | ERLY13 Топливный насос RLY |
| EF30 | BCM 6 |
| EF31 | IGN1 |
| EF32 | Торможение SW & BSD |
| EF33 | PLGM & GLP |
| EF34 | BCM 5 |
| EF35 | BCM 3 |
| EF36 | FPC |
| EF37 | резерв Мощность & R BLW RLY COIL |
| EF38 | ECU & DCT 30+ |
| EF39 | Проволока RLY |
| EF40 | - |
| EF41 | Прибор для отопления сидений |
| EF42 | Сцепление A/C |
| EF43 | - |
| EF44 | BCM 4 |
| EF45 | Крыша |
| EF46 | Фуза памяти |
| EF47 | IP блок предохранителей мощность |
| EF48 | EPS мощность |
| EF49 | ALT мощность |
| EF50 | Охлаждающий вентилятор |
| EF52 | FW Теплоустановка 2 |
| EF53 | FW Тепломер 1 |

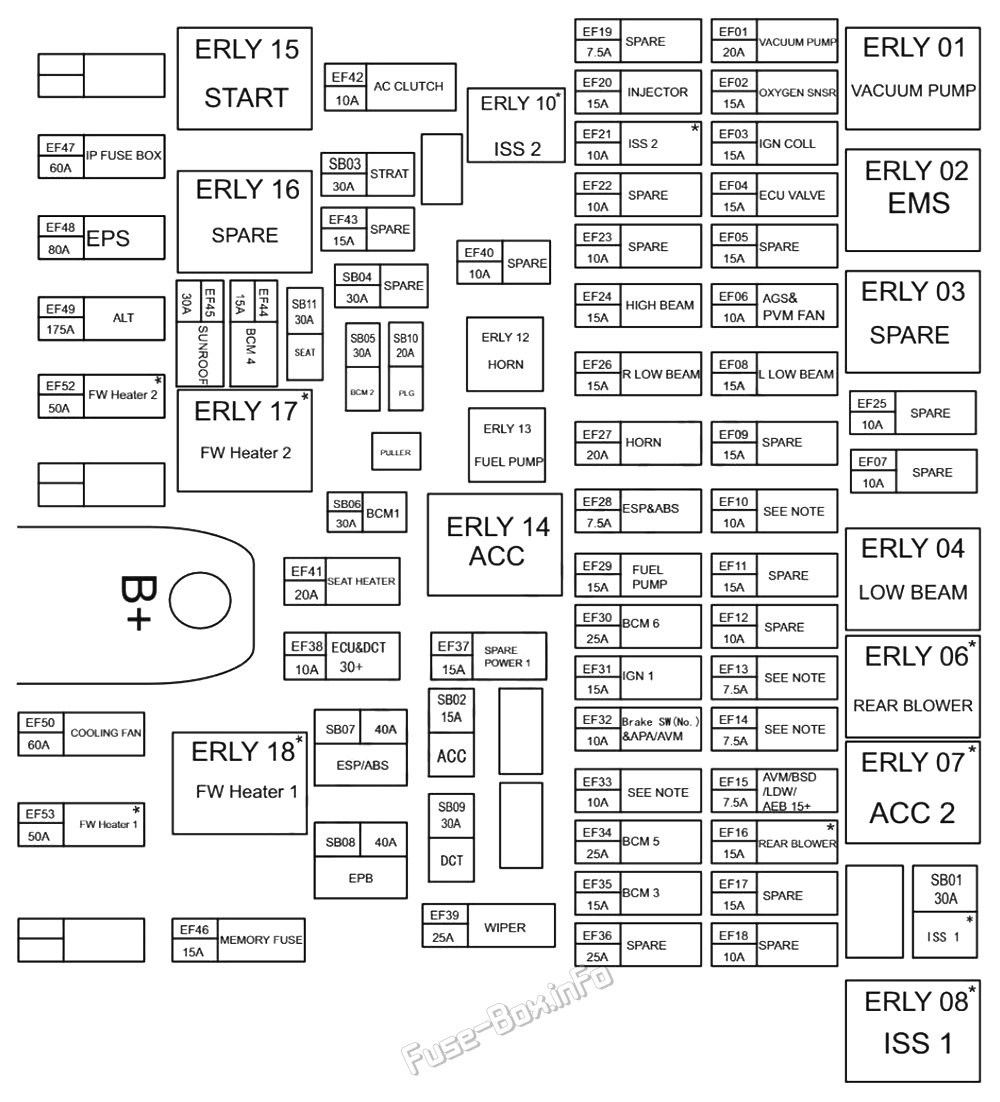

Вариант 2 (T1A 2.0T+CVT25)
| № | Описание |
|---|---|
| SB01 | ISS 1 |
| SB02 | ACC |
| SB03 | Запуск контроля |
| SB04 | - |
| SB05 | BCM 2 |
| SB06 | BCM 1 |
| SB07 | ESP (EPB) |
| SB08 | ESP (EPB) |
| SB09 | DCT |
| SB10 | PLG |
| SB11 | Seat Корректировка SEAT |
| EF01 | ERLY 01 вакуумный насос RLY |
| EF02 | OXYGEN SENSOR |
| EF03 | 3.2 Крутящий момент зажигания |
| EF04 | ECU клапан соленоидного типа |
| EF05 | - |
| EF06 | Охлаждающий вентилятор |
| EF07 | - |
| EF08 | Левый низкий пучок |
| EF09 | - |
| EF10 | ECU& Запустить RLY Койка (для ISS) |
| EF11 | - |
| EF12 | - |
| EF13 | ECU & TCU& Торможение SW |
| EF14 | Вертикальный радиолокационный модуль & Sunroof & Seed Model & Anti Flare Internal Вид заднего зеркала и задней панели A/C |
| EF15 | 360 Модуль камеры |
| EF16 | Задний датчик |
| EF17 | - |
| EF18 | - |
| EF19 | - |
| EF20 | Инжектор Сил 1,2,3,4 |
| EF21 | ISS 2 |
| EF22 | - |
| EF23 | - |
| EF24 | ERLY20 Высокий луч RLY |
| EF25 | - |
| EF26 | Правая нижняя мощность луча |
| EF27 | ERLY12 рог RLY |
| EF28 | ESP (EPB) |
| EF29 | ERLY 13 топливных насосов RLY |
| EF30 | BCM 6 |
| EF31 | IGN а) &IGN b) |
| EF32 | Модуль & 360 камер |
| EF33 | PLG& Вырезать датчик & фонарь вокруг двери |
| EF34 | BCM 5 |
| EF35 | BCM 3 |
| EF36 | - |
| EF37 | Третья резерв Подача и передача энергии резерв энергоснабжение |
| EF38 | ECU |
| EF39 | Проволока RLY |
| EF40 | - |
| EF41 | Прибор для отопления сидений |
| EF42 | ERLY 19 AC сцепление RLY |
| EF43 | - |
| EF44 | BCM 4 |
| EF45 | Крыша |
| EF46 | IP блок предохранителей мощность |
| EF47 | IP блок предохранителей мощность |
| EF48 | EPS мощность |
| EF49 | ALT мощность |
| EF50 | COOLING FAN |
| EF52 | FW Теплоустановка 2 RLY |
| EF53 | FW Тепломер 1 RLY |
Дополнительная информация: Chery Tiggo 8 PRO 2020-2023
Схемы предохранителей и реле Chery Tiggo 8 PRO 2020-2023 годов: расположение блоков, номера позиций, номиналы и назначения цепей. Штатные коды и обозначения сохранены в исходном виде.
