Предохранители и реле Chery Tiggo 8 (T18) 2017-2020
Схемы относятся к указанным годам и вариантам Chery Tiggo 8 (T18) 2017-2020. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chery.

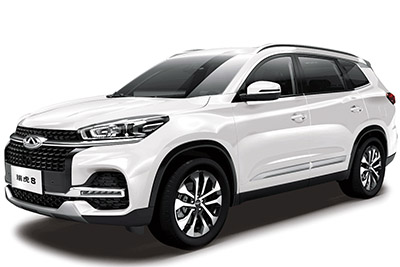

В этой статье рассмотрен среднеразмерный кроссовер Chery Tiggo 8 (T18), выпускавшийся с 2017 по 2020 год. Здесь вы найдете схемы блоков предохранителей Chery Tiggo 8 2017, 2018, 2019 и 2020 годов, сведения о расположении блоков предохранителей в автомобиле, а также назначение каждого предохранителя и реле.
Схема предохранителей Tiggo 8 2017-2020
Содержание
Блок предохранителей в салоне

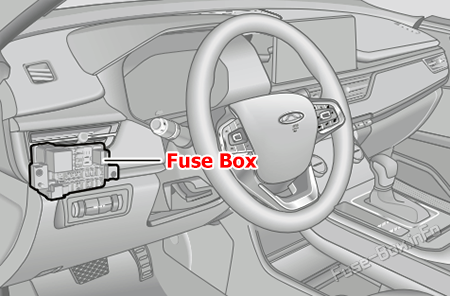

Расположение блока предохранителей
Предохранители расположены в нижней левой части панели приборов.

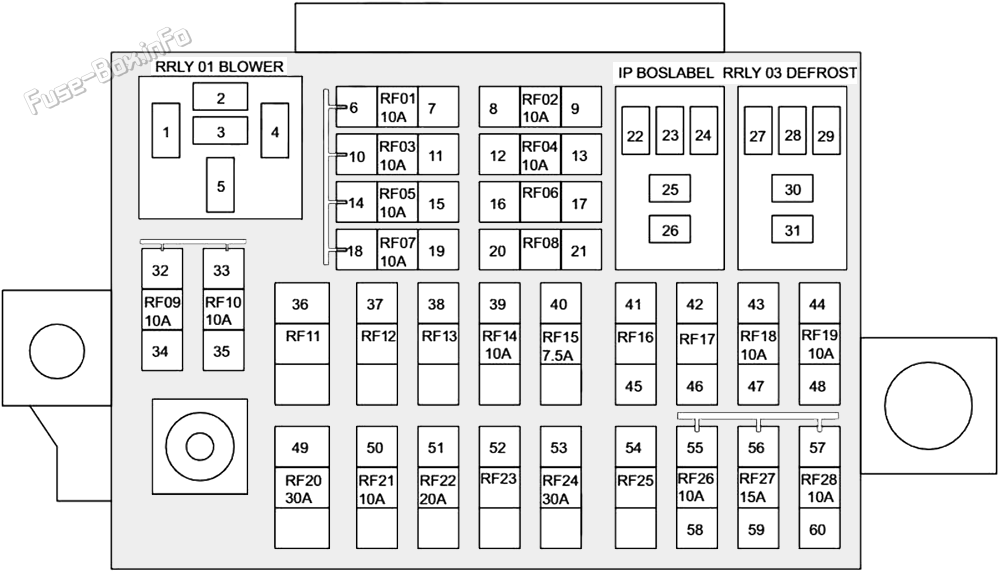

Схема блока предохранителей
| № | Описание |
|---|---|
| RF01 | BCM& комбинация приборов & вход |
| RF02 | - |
| RF03 | EPS& датчик угла поворота рулевого колеса |
| RF04 | система кругового обзора |
| RF05 | Модуль подушки безопасности |
| RF06 | - |
| RF07 | Панель управления и модуль управления радио и голова TBOX& Сменить силу (DCT) |
| RF08 | - |
| RF09 | Панель управления и модуль радиоконтрля TBOX & DCDC |
| RF10 | Тематический блок инструментов |
| RF11 | - |
| RF12 | - |
| RF13 | - |
| RF14 | Тахограф |
| RF15 | & Перекрыть & дефрост EPB& Модуль панорамного изображения OBD Диагностический интерфейс и подстройка переключатель & Kick Wire датчик |
| RF16 | - |
| RF17 | - |
| RF18 | Группа контроля и оценки & & & дестроф работы |
| RF19 | - |
| RF20 | Rry01 Выпускной сигнал RLY |
| RF21 | - |
| RF22 | - |
| RF23 | - |
| RF24 | Rry03 Дефрост RLY |
| RF25 | - |
| RF26 | BCM& Переключатель & радио & мощности заднего вида |
| RF27 | Зажигалка для сигарет |
| RF28 | резерв Мощность |
Блок предохранителей в моторном отсеке

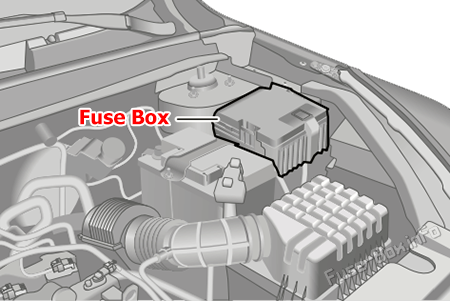

Расположение блока предохранителей
Блок предохранителей расположен с левой стороны моторного отсека, за левой фарой.

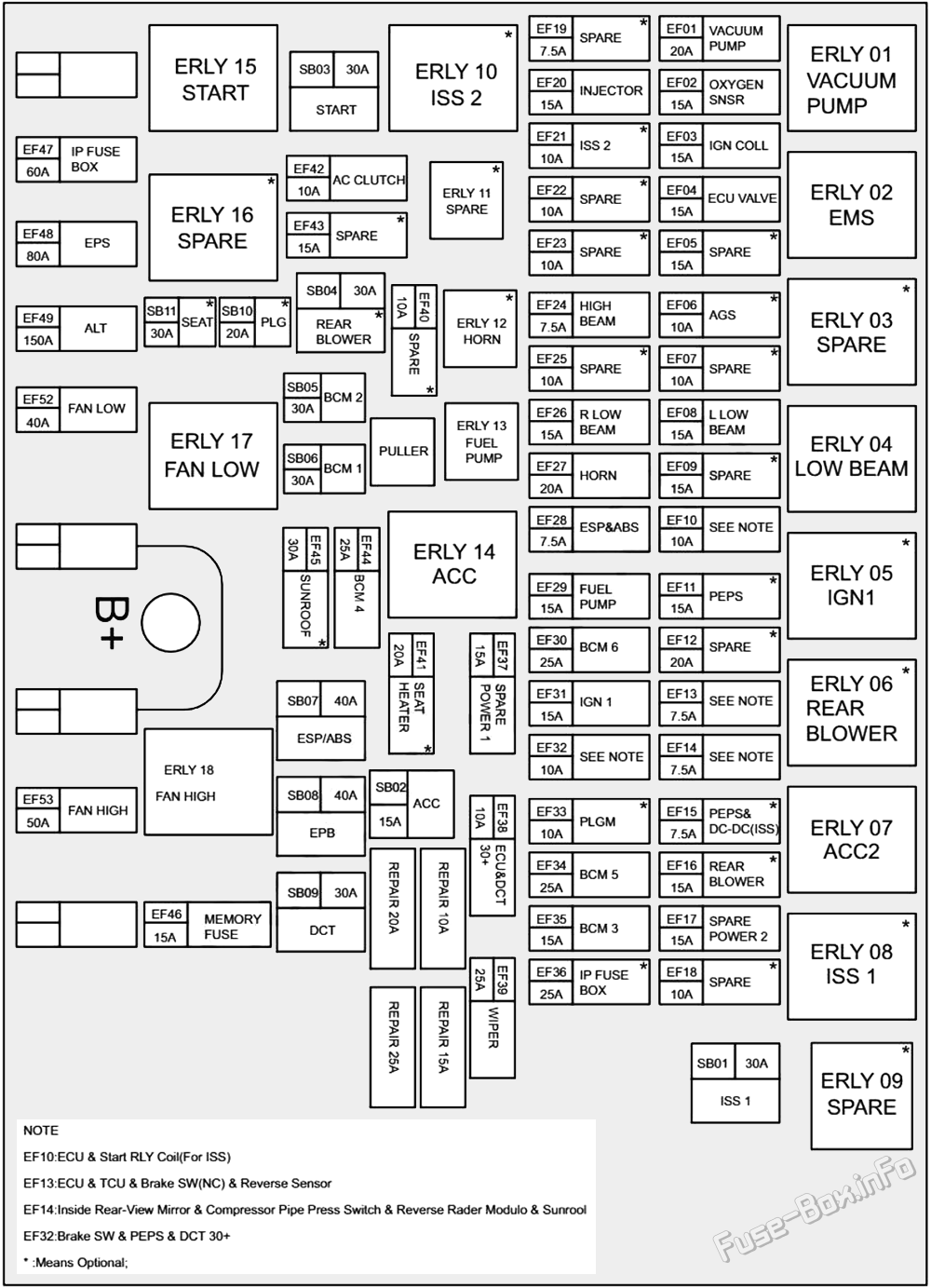

Схема блока предохранителей
| № | Описание |
|---|---|
| SB01 | ISS 1 |
| SB02 | ACC |
| SB03 | Запуск контроля |
| SB04 | Задний датчик |
| SB05 | BCM 2 |
| SB06 | BCM 1 |
| SB07 | ABS/EPS |
| SB08 | ESP (EPB) |
| SB09 | DCT |
| SB10 | PLG |
| SB11 | Регулировка сиденья |
| EF01 | ERLY 01 вакуумный насос RLY |
| EF02 | Датчик лямбда нагревается вверх по течению от & лямбда |
| EF03 | 3.2 Крутящий момент зажигания |
| EF04 | ECU клапан соленоидного типа |
| EF05 | - |
| EF06 | AGS |
| EF07 | - |
| EF08 | Левый низкий пучок |
| EF09 | - |
| EF10 | ERLY 02 ECU RLY |
| EF11 | PEPS |
| EF12 | - |
| EF13 | ECU & DCT& Торможение SW |
| EF14 | AC& Модуль солнечных крыш и обратного радиолокатора |
| EF15 | PEPS & DC-DC (ISS) |
| EF16 | Задний датчик |
| EF17 | - |
| EF18 | - |
| EF19 | - |
| EF20 | Инжектор Cyl1.2.3.4 |
| EF21 | ISS 2 |
| EF22 | - |
| EF23 | - |
| EF24 | ERLY 20 Высокий луч RLY |
| EF25 | - |
| EF26 | Правая нижняя мощность луча |
| EF27 | ERLY 12 рог RLY |
| EF28 | ESP (EPB) |
| EF29 | ERLY13 топливный насос RLY |
| EF30 | BCM |
| EF31 | IGN а) &IGN b) |
| EF32 | PEPS& Торможение SW |
| EF33 | PLG |
| EF34 | BCM |
| EF35 | BCM |
| EF36 | - |
| EF37 | резерв Мощность |
| EF38 | ECU & DCT |
| EF39 | Проволока RLY |
| EF40 | - |
| EF41 | Прибор для отопления сидений |
| EF42 | ERLY 19 AC сцепление RLY |
| EF43 | - |
| EF44 | BCM |
| EF45 | Крыша |
| EF46 | 30IP b) &DC-DC (ISS) |
| EF47 | IP блок предохранителей мощность |
| EF48 | EPS мощность |
| EF49 | ALT мощность |
| EF52 | ERLY 17 Низкий вентилятор RLY |
| EF53 | ERLY 18 Высокий вентилятор RLY |
