Предохранители и реле Chevrolet Astro (1996-2005)
Схемы относятся к указанным годам и вариантам Chevrolet Astro (1996-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Шевроле Астро 1996-2005 гг.
Предохранители прикуривателя (розетки) в Шевроле Астро это предохранители №7 и 13 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели
Расположение блока предохранителей

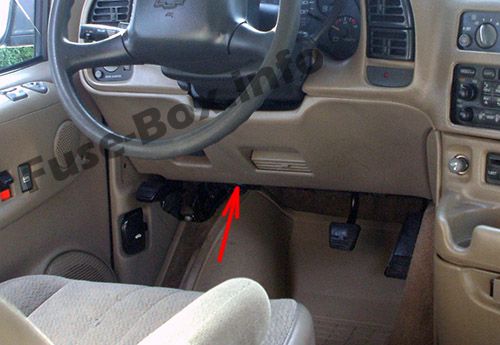

Он находится в нижней части приборной панели со стороны водителя.

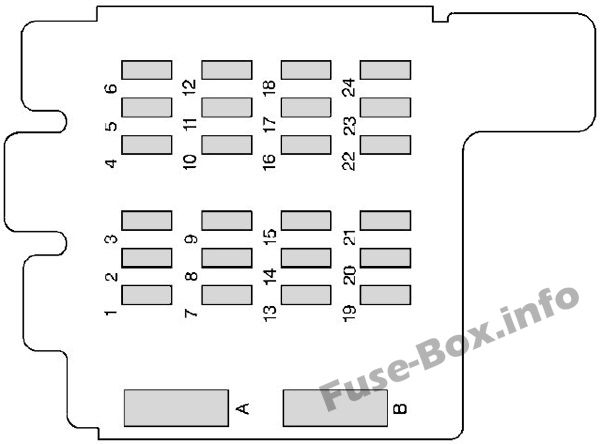

Схема блока предохранителей (1996-1998 гг.)
| № | Применение |
|---|---|
| 1 | Стоп-сигналы/поворотники/аварийная сигнализация, CHMSL, модуль звуковой сигнализации |
| 2 | — |
| 3 | Лампы салона, наружные зеркала с электроприводом, лампа перчаточного ящика, купольные лампы для чтения, лампы косметического зеркала |
| 4 | 1996: Реле ДХО, Модуль ДХО, Переключатель фар с звуковым сигналом, Вход без ключа, Комбинация приборов, Потолочная консоль 1997–1998: реле ДХО, модуль ДХО, переключатель фар с звуковым сигналом, вход без ключа, комбинация приборов, потолочная консоль, модуль EVO, модуль внутреннего освещения. |
| 5 | — |
| 6 | Круизный модуль, переключатель круиз-контроля |
| 7 | Розетки, DLC, Усилитель сабвуфера |
| 8 | Реле включения стартера |
| 9 | Лампа номерного знака, задние фонари, габаритные огни, лампа пепельницы, панельные фонари, задние фонари прицепа, передние и задние боковые габаритные огни, подсветка дверного выключателя, подсветка выключателя фары, аудиоподсветка заднего сиденья |
| 10 | Система подушек безопасности |
| 11 | Электродвигатель стеклоочистителя, насос омывателя, катушка реле Upfitter |
| 12 | L, MI, M2 Электродвигатель вентилятора, задняя катушка реле кондиционера, передний контакт. Темп. Дверной мотор, реле вентилятора, катушка таймера обогревателя |
| 13 | Прикуриватель, выключатели дверных замков, голландский модуль открывания дверей (1998 г.) |
| 14 | Подсветка комбинации приборов, элементы управления HVAC, модуль звуковой сигнализации, подсветка радиоприемника, подсветка переключателя обогрева заднего стекла, подсветка переключателя заднего стеклоочистителя/омывателя, подсветка переключателя задней подъемной двери, дистанционная подсветка кассеты, консоль O/H |
| 15 | ДРЛ Диод |
| 16 | Передние указатели поворота, Задние указатели поворота, Сигналы поворота прицепа, Фонари заднего хода, Соленоид BTSI |
| 17 | Радио: ATC (режим ожидания), серия 2000 (основной канал), управление аудиосистемой на заднем сиденье |
| 18 | VCM-Ign 3, VCM-Brake, 4WAL, маршевый шаговый двигатель |
| 19 | Радио: ATC (основной канал), серия 2000 (режим ожидания) |
| 20 | Одометр PRNDLI, соленоиды TCC Enable и PWM, соленоиды Shift A и Shift B, соленоиды 3-2 пониженной передачи |
| 21 | — |
| 22 | Модуль безопасности/управления |
| 23 | Задний стеклоочиститель, насос заднего омывателя |
| 24 | — |
| A | (Автоматический выключатель) Реле дверного замка с электроприводом, 6-позиционное сиденье с электроприводом, приемник дистанционного управления дверным замком, голландский дверной модуль, голландская разблокировка двери |
| B | (Автоматический выключатель) Электростеклоподъемники |
Схема блока предохранителей (1999-2005 гг.)
| № | Применение |
|---|---|
| 1 | Стоп-сигналы/поворотники/аварийная сигнализация, центральный высокорасположенный стоп-сигнал, антиблокировочная система тормозов |
| 2 | 1999: Зеркало с подогревом (не используется) 2000–2005: радиоаксессуар, управление аудиосистемой на заднем сиденье. |
| 3 | Лампы для салона красоты, лампа для перчаточного ящика, купольные лампы для чтения, лампы для косметического зеркала, лампы для салона |
| 4 | 1999: Реле ДХО, Модуль ДХО, Переключатель звукового сигнала фары, Вход без ключа, Комбинация приборов, Потолочная консоль, Модуль внутреннего освещения 2000–2005: Реле ДХО, комбинация приборов. |
| 5 | Задний обогреватель |
| 6 | Модуль круиз-контроля, модуль управления кузовом грузовика, комбинация приборов, переключатель круиз-контроля, электрохромное зеркало |
| 7 | Розетки, DLC, Усилитель сабвуфера |
| 8 | Предохранитель цепи запуска, переключатель парковки/нейтрали, реле включения стартера |
| 9 | Лампа номерного знака, задние фонари, габаритные огни, лампа пепельницы, панельные фонари, задние фонари прицепа, передние и задние боковые габаритные огни, подсветка дверного выключателя, подсветка выключателя фары, аудиоподсветка заднего сиденья, модуль управления кузовом грузовика |
| 10 | Система подушек безопасности |
| 11 | 1999: Мотор стеклоочистителя, насос омывателя, катушка реле Upfitter 2000–2005 годы: не используется |
| 12 | Электродвигатель вентилятора, задняя катушка реле кондиционера, передний контакт. Темп. Электродвигатель двери, реле вентилятора высокого давления, катушка таймера обогревателя |
| 13 | Прикуриватель, выключатели дверных замков, голландский модуль открывания дверей |
| 14 | Подсветка комбинации приборов, климат-контроль, модуль звуковой сигнализации, подсветка радиоприемника, подсветка переключателя обогрева заднего стекла, подсветка переключателя заднего стеклоочистителя/омывателя, подсветка переключателя задней подъемной двери, дистанционная подсветка кассеты, потолочная консоль, подсветка управления кузовом грузовика |
| 15 | 1999: Лампы ДХО 2000-2005: Модуль TBC, реле фар |
| 16 | Передние указатели поворота, Задние указатели поворота, Сигналы поворота прицепа, Фонари заднего хода, Тормоз Соленоид блокировки переключения передач |
| 17 | 1999: Серия 2000 (основной канал), элементы управления аудиосистемой на заднем сиденье 2000-2005: Передние дворники, насос переднего омывателя |
| 18 | VCM-Ign 3, VCM-Brake, сигнал шагового двигателя круиз-контроля, модуль ATC |
| 19 | 1999: Радио: ATC (основной канал), серия 2000 (режим ожидания) 2000–2005: Радиоприборная панель: ATC (основной канал), серия 2000 (режим ожидания) |
| 20 | 1999: PRNDL / одометр, включение TCC и соленоид PWM, Shift A и соленоиды Shift B, соленоид 3-2 пониженной передачи 2000-2003: PRNDL/одометр, соленоид включения TCC и PWM, соленоиды переключения передач A и B, соленоид пониженной передачи 3-2, приборная панель, модуль VCM 2004-2005: PRNDL/одометр, соленоиды переключения A и B, соленоид 3–2 пониженной передачи, приборная панель, модуль VCM |
| 21 | 1999: Безопасность 2000-2005: Зеркала с электрорегулировкой |
| 22 | — |
| 23 | Задний стеклоочиститель, насос заднего омывателя |
| 24 | — |
| A | 1999: (Автоматический выключатель) Реле дверного замка с электроприводом, 6-позиционное сиденье с электроприводом, приемник дистанционного управления дверным замком, голландский дверной модуль, голландская разблокировка двери 2000–2005: (Автоматический выключатель) Реле дверного замка с электроприводом, 6-позиционные сиденья с электроприводом |
| B | (Автоматический выключатель) Электростеклоподъемники |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

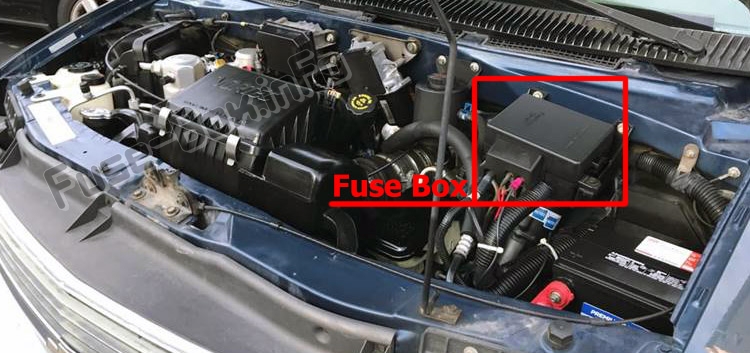

Он расположен в моторном отсеке.

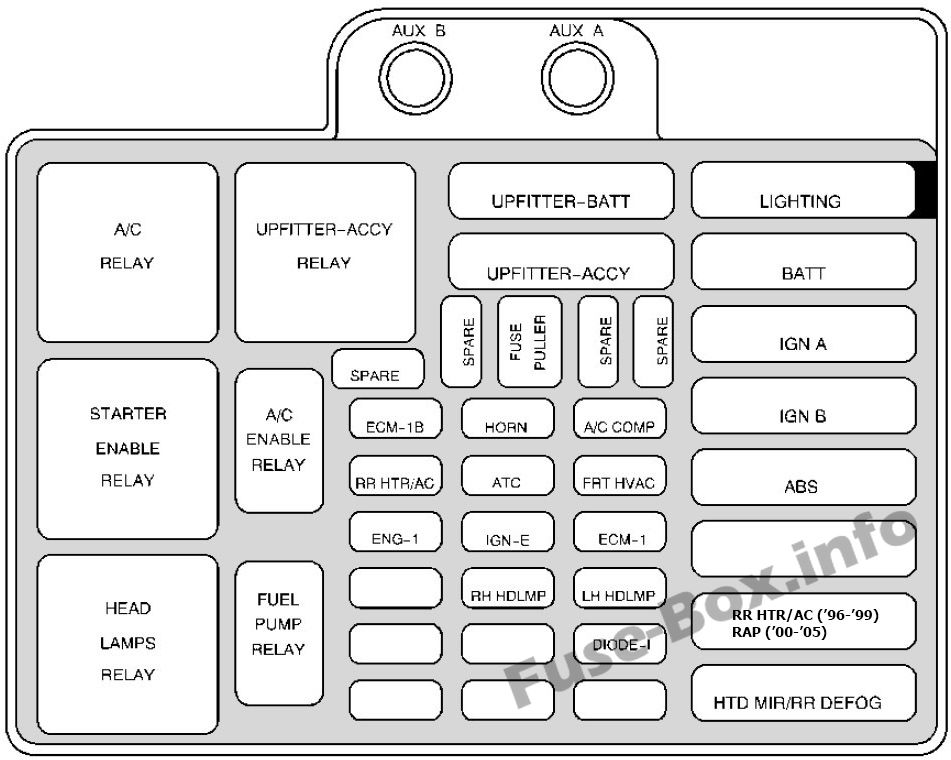

Схема блока предохранителей
| Name | Применение |
|---|---|
| УПФИТТЕР-БАТТ | Upfitter Battery Power Stud. Жгут проводов прицепа |
| UPFITTER-ACCY | Реле аксессуаров Upfitter |
| Запасной | — |
| Запасной | — |
| Запасной | — |
| ЕСМ-1Б | Реле и электродвигатель топливного насоса, VCM, датчик/датчик давления масла |
| HORN | Реле звукового сигнала и звуковой сигнал |
| КОМПЛЕКС КОНДИЦИОНЕРА | Реле включения кондиционера и компрессор |
| РР HTR/AC | 1996-1999: Дополнительный отопитель, реле кондиционера 2000-2005: Задний обогреватель и кондиционер. |
| ATC | Активная раздаточная коробка L-фургон |
| FRT HVAC | Передний обогреватель и кондиционер |
| ENG-I | 1996-1999: датчики кислорода, датчик положения распределительного вала, датчик массового расхода воздуха, соленоид продувки адсорбера системы улавливания паров топлива, соленоид линейного клапана рециркуляции отработавших газов, VCM EGR HI. 2000–2005: кислородные датчики, датчик положения распредвала, датчик массового расхода воздуха, электромагнитный клапан вентиляции адсорбера паров топлива. |
| ИГН-Э | Катушка реле включения кондиционера |
| ЕСМ-I | Топливные форсунки 1–6, датчик положения коленчатого вала, VCM, модуль привода катушки (EST), катушка зажигания |
| ПУСТОЙ | — |
| правая HDLMP | Правая фара |
| ЛЕВАЯ ФАРА | Левая фара |
| Пустой | — |
| Пустой | — |
| ДИОД-1 | Кондиционирование воздуха |
| Пустой | — |
| Пустой | — |
| Пустой | — |
| ОСВЕЩЕНИЕ | 1996-1999: Предохранитель стояночных фонарей, предохранитель ДХО, фары и переключатель диммера на панели. 2000–2005: Предохранитель, предохранитель регулировки зеркал, предохранитель аккумуляторной батареи управления кузовом грузовика. |
| BATT | Автоматический выключатель дополнительного питания, предохранитель Stop/Hazard, предохранитель вспомогательного питания, предохранитель прикуривателя, предохранитель батареи радио |
| IGN А | Реле стартера, замок зажигания |
| IGN Б | Выключатель зажигания |
| ABS | Электронный модуль управления тормозом |
| A/C | Резистор двигателя вентилятора, реле вентилятора |
| Пустой | — |
| RAP | Радиоаксессуар, электрические стеклоподъемники |
| HTD MIR/RR DEFOG | Обогрев заднего стекла, головка климат-контроля |
| Реле | |
| Реле кондиционера (задний обогрев и кондиционер) | Задний обогрев и кондиционирование воздуха |
| Реле ACCY Upfitter | Аксессуар апфиттера |
| Реле включения стартера | Стартер |
| Реле включения кондиционера | Кондиционирование воздуха |
| Реле фар | Фары (2000-2005) |
| Реле топливного насоса | Топливный насос |
| Feed | |
| ВСПОМОГАТЕЛЬНЫЙ Б | Питание от аккумуляторной батареи Upfitter |
| ВСПОМОГАТЕЛЬНЫЙ А | Подача аксессуаров Upfitter |
