Предохранители и реле Chevrolet Avalanche (GMT800, 2001-2006)
Схемы относятся к указанным годам и вариантам Chevrolet Avalanche (GMT800, 2001-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Схема предохранителей Chevrolet Avalanche 2001-2006
Предохранители прикуривателя/розетки в Chevrolet Avalanche находятся в блоке предохранителей моторного отсека. 2001-2002 гг. — см. предохранители «ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ» и «СИГАРА». 2003-2006 гг. — см. предохранители «ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ» (дополнительная розетка — консоль), «CIG LTR» (прикуриватель) в блоке предохранителей моторного отсека и предохранитель «ДОПОЛНИТЕЛЬНЫЙ ПИТАНИЕ 2, М/ВОРОТ» (розетки питания в задней части багажника, Midgate) в блоке предохранителей приборной панели.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

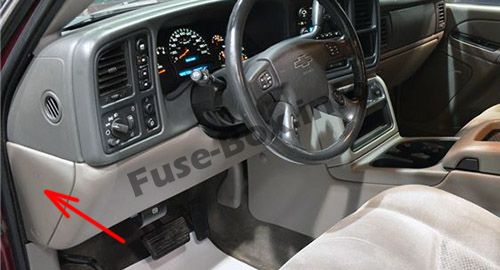

Приборная доска
Блок предохранителей расположен сбоку панели приборов, со стороны водителя, за крышкой.
Релейный блок центральной панели приборов
Вспомогательный блок центральной приборной панели расположен под приборной панелью, слева от рулевой колонки.

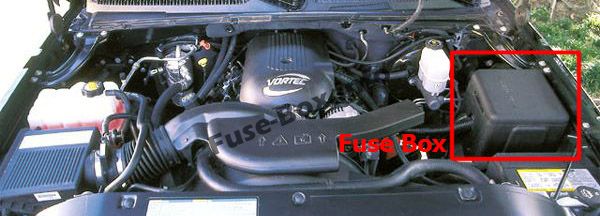

Моторного отсека

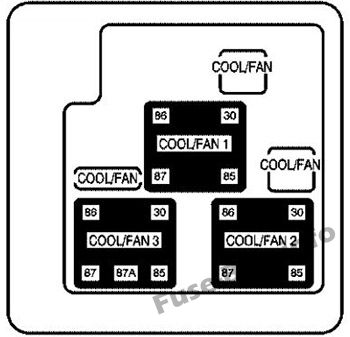

Дополнительный блок предохранителей в моторном отсеке (при наличии)
Блок предохранителей вспомогательного электровентилятора системы охлаждения расположен в моторном отсеке со стороны водителя рядом с блоком предохранителей под капотом.
Схемы блока предохранителей
Схемы блока предохранителей
2001, 2002

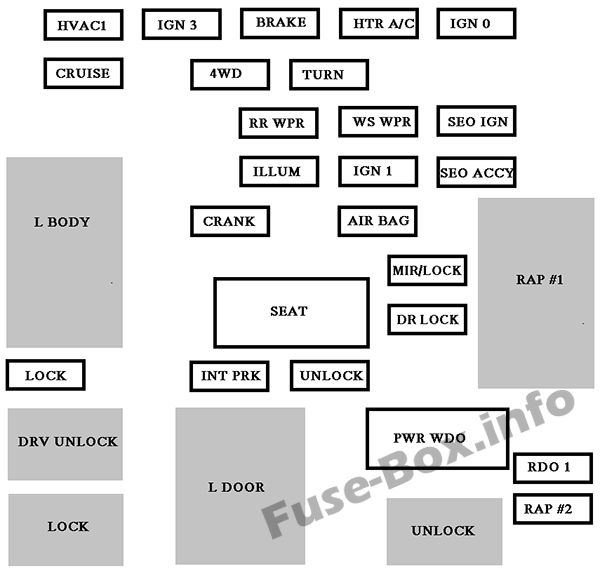

Приборная доска
| Name | Применение |
|---|---|
| L ТЕЛО | Сохраненное вспомогательное силовое реле |
| LOCK | Замки с электроприводом |
| РАЗБЛОКИРОВКА ДРВ | Реле замка двери с электроприводом |
| LOCK | Реле замка двери с электроприводом |
| ОВКВ 1 | Система климат-контроля |
| КРУИЗ | Круиз-контроль, комбинация приборов |
| IGN 3 | Зажигание, Сиденья с электроприводом |
| 4WD | Система полного привода, вспомогательная батарея |
| РУКОЯТКА | Стартовая система |
| ИНТ ПРК | Внутренние лампы |
| L ДВЕРЬ | Реле замка двери с электроприводом |
| ТОРМОЗ | Антиблокировочная тормозная система |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | Не используется |
| ИЛЛЮМ | Внутренние лампы, грузовые лампы |
| SEAT | Автоматический выключатель сиденья с электроприводом |
| TURN | Наружные огни, Сигналы поворота, Аварийные огни |
| РАЗБЛОКИРОВАТЬ | Замки с электроприводом |
| HTR кондиционер | Система климат-контроля |
| WS WPR | Дворники |
| IGN 1 | Зажигание, приборная панель |
| ВОЗДУШНАЯ ПОДУШКА | Воздушная подушка |
| МИР/БЛОКИРОВКА | Зеркала с электроприводом, дверные замки с электроприводом |
| ДР ЛОК | Замки с электроприводом |
| PWR WDO | Автоматический выключатель электрического стеклоподъемника |
| РАЗБЛОКИРОВАТЬ | Реле замка двери с электроприводом |
| IGN 0 | Дисплей PRND321, одометр, ВКМ/ПКМ |
| SEO IGN | Опция специального оборудования, зажигание |
| SEO ACCY | Дополнительное оборудование для специального оборудования |
| ПДП №1 | Сохраненное вспомогательное силовое реле |
| РДО 1 | Аудио система |
| ПДП №2 | Задние электрические стеклоподъемники, люк, радио |

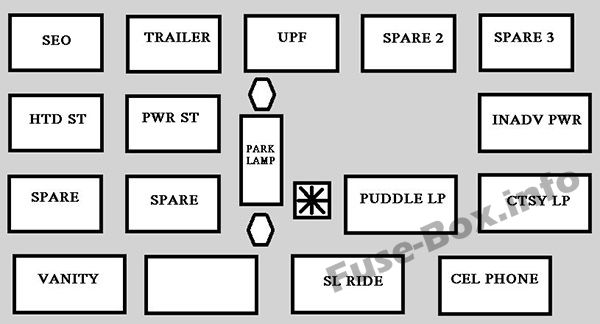

Релейный блок центральной панели приборов
| Реле | Применение |
|---|---|
| SEO | Опция специального оборудования |
| ХТД СТ | Сиденья с подогревом |
| ЗАПАСНОЙ | Не используется |
| СУЕТА СУЕТ | Проводка хедлайнера |
| ТРЕЙЛЕР | Тормозная проводка прицепа |
| PWR ST | Сиденья с электроприводом |
| ЗАПАСНОЙ | Не используется |
| UPF | апфиттер |
| ПАРКОВОЧНАЯ ЛАМПА | Парковочные огни |
| ФРТ ПРК ЭКСП | Не используется |
| ЗАПАСНОЙ 2 | Не используется |
| ЛУЖА LP | Лужевые лампы |
| СЛ ПОЕЗДКА | Не используется |
| ЗАПАСНОЙ 3 | Не используется |
| ИНАДВ ПВР | Внутренние лампы |
| КТСИ ЛП | Лампы любезности |
| СОТОВЫЙ ТЕЛЕФОН | Проводка сотового телефона |

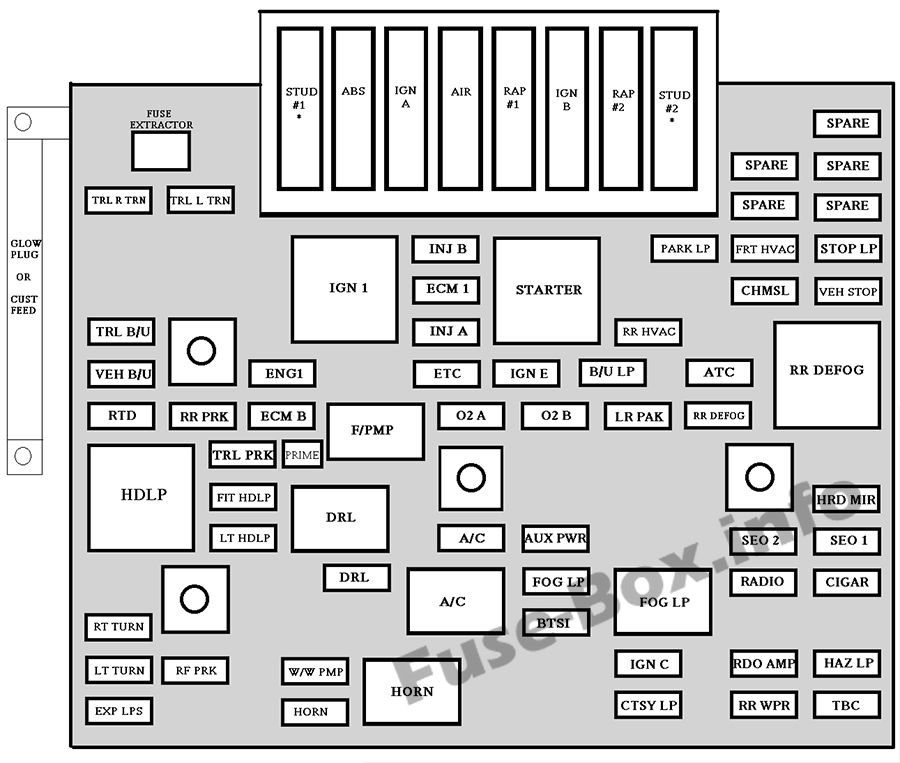

Моторного отсека
| Name | Применение |
|---|---|
| ШПИЛЬКА №1 | Аксессуар Питание/Электропроводка прицепа/Выравнивание нагрузки |
| ABS | Антиблокировочная система тормозов |
| IGN А | Выключатель зажигания |
| AIR | ВОЗДУХА. Система |
| ПДП №1 | Сохранен электропривод аксессуаров, зеркала с электроприводом, дверные замки с электроприводом, сиденье(я) с электроприводом |
| IGN Б | Выключатель зажигания |
| ПДП №2 | Сохраненный аксессуар с электроприводом/задним электростеклоподъемником, люком на крыше, радио |
| ШПИЛЬКА №2 | Аксессуар Питание/Электропроводка прицепа Тормозная подача |
| ТРЛ Р ТРН | Проводка прицепа сигнала правого поворота |
| ТРЛ Л ТРН | Проводка прицепа левого указателя поворота |
| IGN 1 | Зажигание, управление подачей топлива |
| ИНЖ-Б | Зажигание, управление подачей топлива (реле) |
| СТАРТЕР | Реле стартера) |
| ПАРК ЛП | Парковочные огни |
| FRT HVAC | Система климат-контроля |
| СТОП ЛП | Наружные лампы, стоп-сигналы |
| ЕСМ 1 | ВКМ/ПКМ |
| ЧМСЛ | Центральный верхний стоп-сигнал |
| СТОП | Стоп-сигналы, круиз-контроль |
| ТРЛ Б/У | Проводка прицепа резервных фонарей |
| ИНЖ-А | Контроль топлива, зажигание |
| ОВКВ | Не используется |
| ВЭХ Б/У | Резервные лампы автомобиля |
| РУС 1 | Органы управления двигателем, продувка адсорбера, топливная система |
| ETC | Электронное управление дроссельной заслонкой |
| ИГН Э | Реле компрессора кондиционера, обогреватель заднего стекла, дневные ходовые огни, A.I.R. Система |
| Б/У ЛП | Фонари заднего хода, система управления блокировкой переключения передач автоматической коробки передач |
| ATC | Автоматическая раздаточная коробка |
| RR УДАЛЕНИЕ ТУМАНА | Обогрев заднего стекла, обогрев зеркал (реле) |
| RTD | Не используется |
| РР ПРК | Правые задние габаритные огни |
| ЭБУ В | ВКМ/ПКМ |
| Ф/ПМП | Реле топливного насоса) |
| O2 A | Датчики кислорода |
| O2 B | Датчики кислорода |
| ЛР ПРК | Левые задние габаритные огни |
| RR УДАЛЕНИЕ ТУМАНА | Обогрев заднего стекла, подогрев зеркал |
| HDLP | Фары (реле) |
| ТРЛ ПРК | Габаритные огни Прицеп Проводка |
| ОСНОВНОЙ | Не используется |
| РТ HDLP | Правые фары |
| DRL | Дневные ходовые огни (реле) |
| ХТД МИР | Зеркала с подогревом |
| LT HDLP | Левые фары |
| A/C | Кондиционирование воздуха |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Прикуриватель, дополнительные розетки |
| SEO 2 | Опция специального оборудования Power, сиденья с электроприводом, Aux Roof Mnt Lamp |
| SEO 1 | Опция специального оборудования Power, Aux Roof Mnt Lamp |
| DRL | Дневные ходовые огни |
| A/C | Кондиционер (реле) |
| ФОГ ЛП | Противотуманные фары |
| ФОГ ЛП | Противотуманные фары (реле) |
| РАДИО | Аудиосистема, комбинация приборов, система климат-контроля |
| СИГАРА | Прикуриватель, дополнительные розетки |
| ПОВОРОТ РТ | Сигналы правого поворота |
| BTSI | Автоматическая система управления блокировкой переключения передач |
| LT ПОВОРОТ | Сигналы левого поворота |
| ФР ПРК | Передние габаритные огни, боковые габаритные огни |
| В/В ПМП | Насос омывателя ветрового стекла |
| HORN | Звуковой сигнал (эстафета) |
| ИГН С | Замок зажигания, топливный насос, дисплей PRND321, кривошип |
| РДО AMP | Радиоусилитель |
| ХАЗ ЛП | Внешние фонари, аварийная сигнализация |
| ОПЫТ ЛПС | Не используется |
| HORN | Horn |
| КТСИ ЛП | Внутренние лампы |
| RR WPR | Не используется |
| TBC | Блок управления кузовным оборудованием, дистанционный вход без ключа, фары |
2003, 2004, 2005, 2006

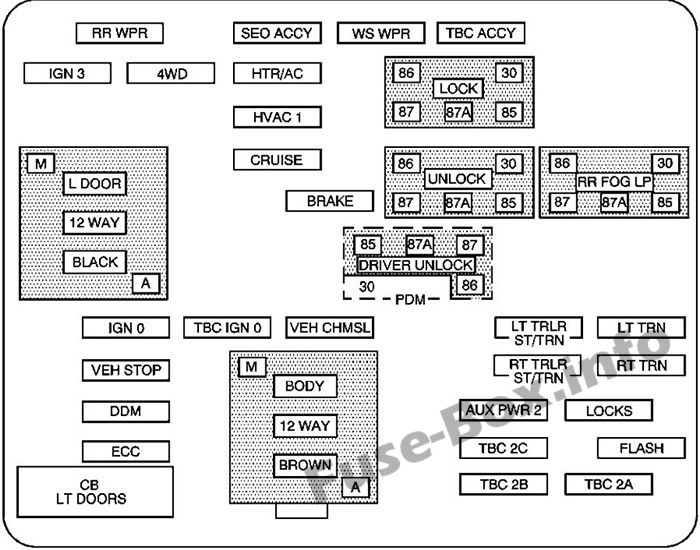

Приборная доска
| Name | Применение |
|---|---|
| Задний стеклоочиститель | 2003-2005:Переключатель стеклоочистителя заднего стекла 2006: Не используется |
| SEO ACCY | Дополнительное оборудование для специального оборудования |
| WS WPR | Дворники |
| уточняется | Аксессуар для контроллера кузова грузовика |
| IGN 3 | Зажигание, подогрев сидений |
| 4WD | Система полного привода |
| HTR кондиционер | Система климат-контроля |
| LCK | Реле дверного замка с электроприводом (функция блокировки) |
| ОВКВ 1 | Внутреннее зеркало заднего вида, система климат-контроля |
| LT ДР | Соединение жгута проводов двери водителя |
| КРУИЗ | Круиз-контроль |
| РАЗБЛОКИРОВАТЬ | Реле дверного замка с электроприводом (функция отпирания) |
| RR ФОГ ЛП | Задний противотуманный фонарь (только экспорт) |
| ТОРМОЗ | Антиблокировочная тормозная система |
| РАЗБЛОКИРОВКА ВОДИТЕЛЯ | Реле замка двери с электроприводом (функция отпирания двери водителя) |
| IGN 0 | Модуль управления силовым агрегатом, модуль управления коробкой передач |
| Уточняется IGN 0 | Контроллер кузова грузовика |
| ВЕХ ЧМСЛ | Автомобиль и прицеп с высоким стоп-сигналом |
| ЛТ ТРЛР СТ/ТРН | Левый указатель поворота/стоп-трейлер |
| ЛТ РНН | Сигналы левого поворота и боковые маркеры |
| СТОП | Стоп-сигналы автомобиля, тормозной модуль, электронный модуль управления дроссельной заслонкой |
| BODY | Соединитель жгута |
| РТ ТРЛР СТ/ТРН | Сигнал правого поворота/стоп-трейлер |
| РТ РН | Сигналы правого поворота и боковые маркеры |
| DDM | Модуль водительской двери |
| ДОПОЛНИТЕЛЬНЫЙ ПИТАНИЕ 2, М/ВОРОТ | Розетки питания в задней части багажника, средняя дверь |
| LCKS | Система дверных замков с электроприводом |
| ЕСС, ТПМ | Задний электронный климат-контроль, система контроля давления в шинах (при наличии) |
| уточняется 2С | Контроллер кузова грузовика |
| ВСПЫШКА (2003-2005) ОПАСНОСТЬ (2006) | Модуль флешера |
| CB ЛТ ДРС | Автоматический выключатель левого стеклоподъемника |
| ТВЦ 2Б | Контроллер кузова грузовика |
| ТВЦ 2А | Контроллер кузова грузовика |

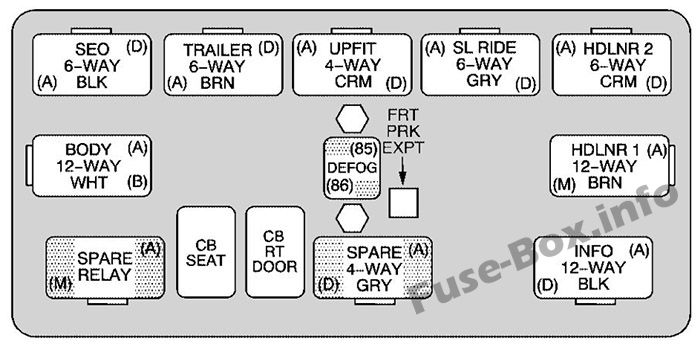

Релейный блок центральной панели приборов
| Имя реле | Применение |
|---|---|
| SEO | 2003–2005: Вариант специального оборудования 2006: Опция специального оборудования / Разъем жгута проводов внедорожных фонарей |
| ТРЕЙЛЕР | Тормозная проводка прицепа |
| ПОВЫШЕНИЕ | Установщик (не используется) |
| СЛ ПОЕЗДКА | 2003-2005: Соединение ремня безопасности 2006: Регулятор плавности хода (не используется) |
| HDLR 2 | Разъем проводки потолка |
| BODY | Разъем проводки кузова |
| УДАЛЕНИЕ ТУМАНА | Реле заднего обогревателя |
| HDLNR 1 | Разъем проводки обшивки потолка 1 |
| ЗАПАСНОЕ РЕЛЕ | Не используется |
| СИДЕНЬЕ CB | Автоматический выключатель модуля сиденья водителя и пассажира |
| КБ РТ ДВЕРЬ | 2003-2005: Автоматический выключатель правого стеклоподъемника 2006: Задний правый стеклоподъемник, модуль двери пассажира |
| ЗАПАСНОЙ | Не используется |
| INFO | 2003–2004: Подключение информационно-развлекательной системы 2005-2006: не используется |

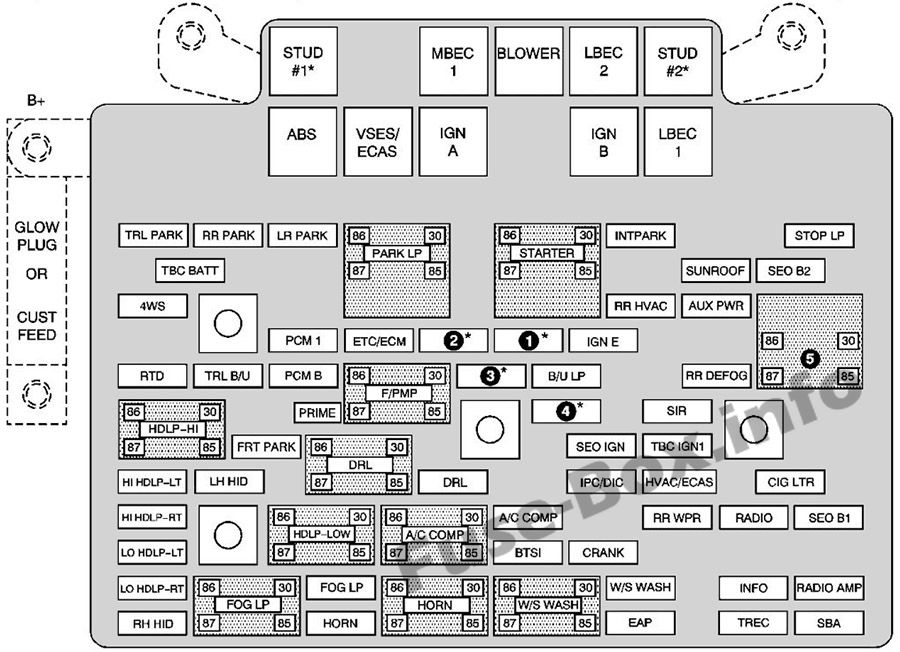

Блок предохранителей в моторном отсеке (2003-2005 гг.)
*1 — Бензиновый двигатель и топливная рампа №2;
*2 — Бензиновый двигатель и топливная рампа №1;
*3 — Бензиновый двигатель; датчики кислорода;
*4 — Бензиновый двигатель; датчики кислорода;
*5 — Зажигание PCM.
| Name | Применение |
|---|---|
| СВЕЧА НАКАЛИВАНИЯ | Не используется |
| ПОТРЕБИТЕЛЬСКАЯ ПОДАЧА | Аксессуар Мощность |
| ГИБРИДНЫЙ | Гибридный |
| ШПИЛЬКА №1 | Вспомогательная мощность |
| MBEC | Электрическая центральная шина со средней шиной, электропитание, передние сиденья, правые двери |
| ВОЗДУХОДУВКА | Передний вентилятор климат-контроля |
| LBEC | Левый электрический центр, дверные модули, дверные замки, дополнительная розетка питания — задний грузовой отсек и приборная панель |
| Шпилька 2 | Аксессуар Питание/Электропроводка прицепа Тормозная подача |
| ABS | Антиблокировочная система тормозов |
| ВСЕС/ЭКАС | Устойчивость автомобиля |
| IGN А | Мощность зажигания |
| IGN Б | Мощность зажигания |
| ЛБЭК 1 | Электрический центр левой шины, левые двери, контроллер кузова грузовика, мигающий модуль |
| ТРЛ ПАРК | Габаритные огни Прицеп Проводка |
| РР ПАРК | Правые задние парковочные и боковые габаритные огни |
| ЛР ПАРК | Левые задние парковочные и боковые габаритные огни |
| ПАРК ЛП | Реле стояночных огней |
| СТАРТЕР | Реле стартера |
| ИНТПАРК | Внутренние лампы |
| СТОП ЛП | Стоп-сигналы |
| УТВЕРЖДАЕТСЯ БАТТ | Питание от батареи контроллера кузова грузовика |
| ЛЮК | Люк на крыше |
| SEO B2 | Внедорожные лампы |
| 4WS | Вентиляционный электромагнитный канистра / питание модуля Quadrasteer |
| ОВКВ | Задний климат-контроль |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Дополнительная розетка питания — консоль |
| IGN 1 | Реле зажигания |
| ПКМ 1 | Модуль управления силовым агрегатом |
| ЭТК/ЭБУ | Электронное управление дроссельной заслонкой, электронный контроллер тормозов |
| ИНЖ 1 | Катушка зажигания, топливные форсунки — ряд 1 |
| ИНЖ 2 | Катушка зажигания, топливные форсунки — ряд 2 |
| ИГН Э | Реле кондиционера, переключатель указателей поворота/аварийной сигнализации, реле стартера |
| RTD | Контроль езды |
| ТРЛ Б/У | Проводка прицепа резервных фонарей |
| ПКМ Б | Модуль управления силовым агрегатом, топливный насос |
| Ф/ПМП | Реле топливного насоса) |
| O2A | Датчики кислорода |
| Б/У ЛП | Фонари заднего хода, система блокировки переключения передач автоматической коробки передач |
| RR УДАЛЕНИЕ ТУМАНА | Обогрев заднего стекла |
| HDLP-HI | Реле дальнего света фар |
| ОСНОВНОЙ | Не используется |
| O2B | Датчики кислорода |
| SIR | Дополнительная надувная удерживающая система |
| ФРТ ПАРК | Передние габаритные огни, боковые габаритные огни |
| DRL | Дневные ходовые огни (реле) |
| SEO IGN | Реле заднего обогревателя |
| уточняется IGN1 | Зажигание контроллера кузова грузовика |
| ПРИВЕТ HDLP-LT | Левая фара дальнего света |
| левый HID | Левосторонние газоразрядные лампы высокой интенсивности |
| DRL | Дневные ходовые огни |
| МПК/ДИК | Панель приборов/Информационный центр водителя |
| ОВКВ/ECAS | Контроллер климат-контроля |
| CIG LTR | Зажигалка |
| ПРИВЕТ HDLP-RT | Правая фара дальнего света |
| HDLP-НИЗКИЙ | Реле ближнего света фар |
| КОМПЛЕКС КОНДИЦИОНЕРА | Реле компрессора кондиционера |
| КОМПЛЕКС КОНДИЦИОНЕРА | Компрессор кондиционера |
| RR WPR | Задний стеклоочиститель/омыватель |
| РАДИО | Аудио система |
| SEO B1 | Электрический центр со средней шиной, HomeLink, подогрев задних сидений |
| ЛО HDLP-LT | Фара ближнего света-левая |
| BTSI | Тормозная система блокировки переключения передач |
| РУКОЯТКА | Стартовая система |
| LO HDLP-RT | Фара ближнего света-правая |
| ФОГ ЛП | Реле противотуманных фар |
| ФОГ ЛП | Противотуманные фары |
| HORN | Реле звукового сигнала |
| W/S СТИРКА | Реле насоса омывателя ветрового и заднего стекла |
| W/S СТИРКА | Насос омывателя ветрового и заднего стекла |
| INFO | Развлекательная система OnStar/Rear Seat Entertainment |
| РАДИО УСИЛИТЕЛЬ | Радиоусилитель |
| ПРАВАЯ СПРЯТАННАЯ | Правосторонняя газоразрядная лампа высокой интенсивности |
| HORN | Горн Предохранитель |
| EAP | Электрические регулируемые педали |
| TREC | Модуль полного привода |
| SBA | Дополнительная система помощи при торможении |

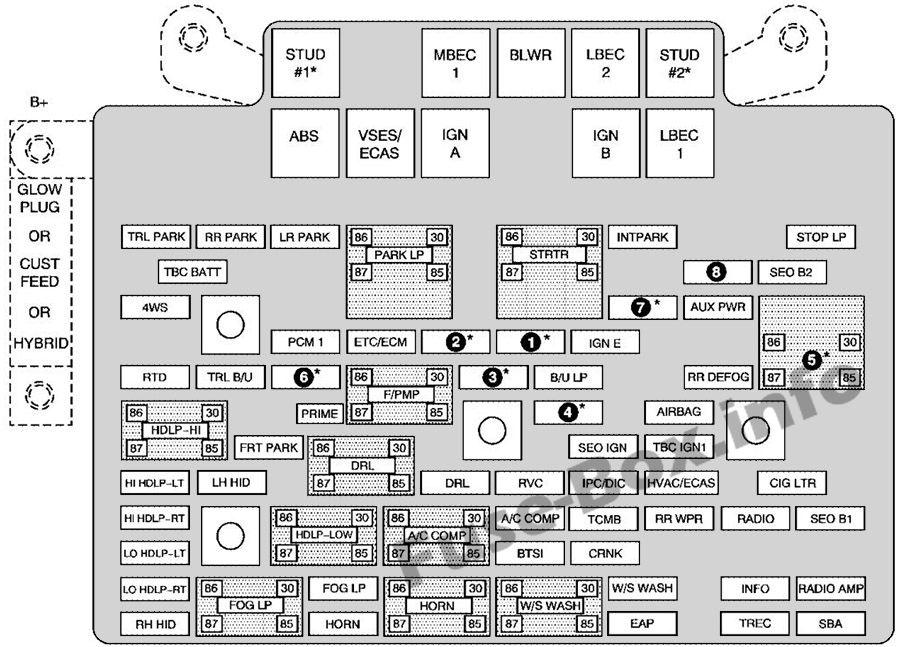

Блок предохранителей в моторном отсеке (2006 г.)
*1 — Бензиновый двигатель и топливная рампа №2;
*2 — Бензиновый двигатель и топливная рампа №1;
*3 — Бензиновый двигатель; датчики кислорода;
*4 — Бензиновый двигатель; датчики кислорода;
*5 — Зажигание 1;
*6 — Блок управления силовым агрегатом, топливный насос;
*7 — задний климат-контроль;
*8 — Люк.
| Name | Применение |
|---|---|
| СВЕЧА НАКАЛИВАНИЯ | Не используется |
| ПОТРЕБИТЕЛЬСКАЯ ПОДАЧА | Аксессуар Мощность |
| ГИБРИДНЫЙ | Не используется |
| ШПИЛЬКА №1 | Вспомогательная мощность |
| MBEC | Электрическая центральная шина со средней шиной, электропитание, передние сиденья, правые двери |
| ВОЗДУХОДУВКА | Передний вентилятор климат-контроля |
| LBEC | Левый электрический центр, дверные модули, дверные замки, дополнительная розетка питания — задний грузовой отсек и приборная панель |
| ШПИЛЬКА №2 | Аксессуар Питание/Электропроводка прицепа Тормозная подача |
| ABS | Антиблокировочная система тормозов |
| ВСЕС/ЭКАС | Компрессор с автоматическим контролем уровня (ALC) |
| IGN А | Мощность зажигания |
| IGN Б | Мощность зажигания |
| ЛБЭК 1 | Электрический центр левой шины, левые двери, контроллер кузова грузовика, мигающий модуль |
| ТРЛ ПАРК | Габаритные огни Прицеп Проводка |
| РР ПАРК | Правые задние парковочные и боковые габаритные огни |
| ЛР ПАРК | Левые задние парковочные и боковые габаритные огни |
| ПАРК ЛП | Реле стояночных огней |
| STRTR | Реле стартера |
| ИНТПАРК | Внутренние лампы |
| СТОП ЛП | Стоп-сигналы |
| УТВЕРЖДАЕТСЯ БАТТ | Питание от батареи контроллера кузова грузовика |
| SEO B2 | Внедорожные лампы |
| 4WS | Вентиляционный электромагнитный канистра / питание модуля Quadrasteer |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Розетка для дополнительного оборудования — консоль |
| ПКМ 1 | Модуль управления силовым агрегатом |
| ЭТК/ЭБУ | Электронное управление дроссельной заслонкой, электронный контроллер тормозов |
| ИГН Э | Комбинация приборов, реле кондиционера, переключатель указателей поворота/аварийной сигнализации, реле стартера |
| RTD | Электронное управление подвеской, автоматическая регулировка уровня (ALC) выхлопа |
| ТРЛ Б/У | Проводка прицепа резервных фонарей |
| Ф/ПМП | Реле топливного насоса) |
| Б/У ЛП | Фонари заднего хода, система блокировки переключения передач автоматической коробки передач |
| RR УДАЛЕНИЕ ТУМАНА | Обогрев заднего стекла |
| HDLP-HI | Реле дальнего света фар |
| ОСНОВНОЙ | Не используется |
| ВОЗДУШНАЯ ПОДУШКА | Дополнительная надувная удерживающая система |
| ФРТ ПАРК | Передние габаритные огни, боковые габаритные огни |
| DRL | Реле дневных ходовых огней |
| SEO IGN | Реле заднего обогревателя |
| уточняется IGN1 | Зажигание контроллера кузова грузовика |
| ПРИВЕТ HDLP-LT | Фара дальнего света со стороны водителя |
| левый HID | Левосторонние газоразрядные лампы высокой интенсивности |
| DRL | Дневные ходовые огни |
| RVC | Регулируемое управление напряжением |
| МПК/ДИК | Панель приборов/Информационный центр водителя |
| ОВКВ/ECAS | Контроллер климат-контроля |
| CIG LTR | Зажигалка |
| ПРИВЕТ HDLP-RT | Фара дальнего света со стороны пассажира |
| HDLP-НИЗКИЙ | Реле ближнего света фар |
| КОМПЛЕКС КОНДИЦИОНЕРА | Реле компрессора кондиционера |
| КОМПЛЕКС КОНДИЦИОНЕРА | Компрессор кондиционера |
| TCMB | Модуль управления коробкой передач |
| RR WPR | Не используется |
| РАДИО | Аудио система |
| SEO B1 | Электрический центр со средней шиной, универсальная домашняя дистанционная система, заднее сиденье с подогревом |
| ЛО HDLP-LT | Ближний свет фары со стороны водителя |
| BTSI | Тормозная система блокировки переключения передач |
| РУКОЯТКА | Стартовая система |
| LO HDLP-RT | Ближний свет фары со стороны пассажира |
| ФОГ ЛП | Реле противотуманных фар |
| ФОГ ЛП | Противотуманные фары |
| HORN | Реле звукового сигнала |
| W/S СТИРКА | Не используется |
| W/S СТИРКА | Не используется |
| INFO | Развлекательная система OnStar/Rear Seat Entertainment |
| РАДИО УСИЛИТЕЛЬ | Радиоусилитель |
| ПРАВАЯ СПРЯТАННАЯ | Правосторонняя газоразрядная лампа высокой интенсивности |
| HORN | Горн Предохранитель |
| EAP | Электрические регулируемые педали |
| TREC | Модуль полного привода (при наличии) |
| SBA | Дополнительная система помощи при торможении |
Дополнительный блок предохранителей в моторном отсеке
| Предохранители | Применение |
|---|---|
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР | Охлаждающий вентилятор |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР | Предохранитель реле вентилятора охлаждения |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР | Предохранитель вентилятора охлаждения |
| Реле | |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР 1 | Реле вентилятора охлаждения 1 |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР 3 | Реле вентилятора охлаждения 3 |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР 2 | Реле вентилятора охлаждения 2 |
