Предохранители и реле Chevrolet Aveo (2002-2006)
Схемы относятся к указанным годам и вариантам Chevrolet Aveo (2002-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Шевроле Авео 2002-2006 гг.

Предохранитель прикуривателя (розетки) в Шевроле Авео находится в блоке предохранителей панели приборов (см. предохранитель «СИГАРНЫЙ ДЖЕК» или «LTR»).
Оглавление
Блок предохранителей на приборной панели

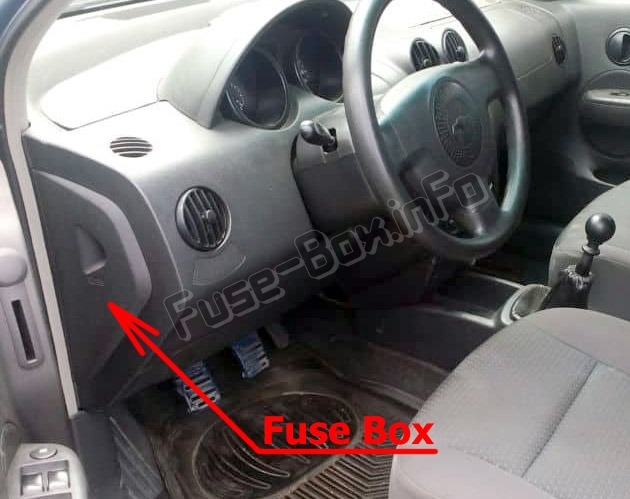

Расположение блока предохранителей
Он расположен со стороны водителя на панели приборов, за крышкой.

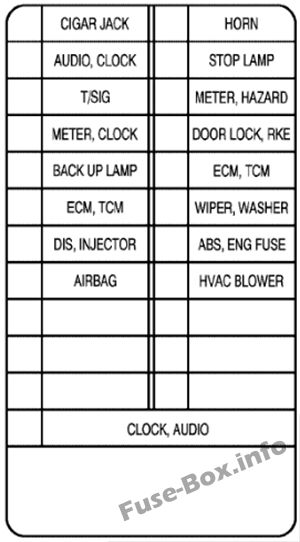

Схема блока предохранителей (2003-2004 гг.)

| Name | Применение |
|---|---|
| СИГАРНЫЙ ДЖЕК | Сигар Джек |
| HORN | Horn |
| АУДИО, ЧАСЫ | Аудио, Часы |
| СТОП-СИГНАЛ | Стоп-сигнал |
| T/SIG | Сигнал поворота |
| МЕТР, ОПАСНОСТЬ | Комбинация приборов, аварийная сигнализация |
| СЧЕТЧИК, ЧАСЫ | Комбинация приборов, часы |
| ДВЕРНОЙ ЗАМОК | Дверной замок, дистанционный вход без ключа |
| ЗАПАСНАЯ ЛАМПА | Резервная лампа |
| ЭБУ, ТСМ | Модуль управления двигателем, модуль управления коробкой передач |
| ЭБУ, ТСМ | Модуль управления двигателем, модуль управления коробкой передач |
| СТЕКЛООЧИСТИТЕЛЬ | Стеклоочиститель |
| ДИС, ИНЖЕКТОР | Система прямого зажигания, инжектор |
| АБС, ПРЕДОХРАНИТЕЛЬ ДВИГАТЕЛЯ | Антиблокировочная тормозная система, предохранитель двигателя |
| ВОЗДУШНАЯ ПОДУШКА | Воздушная подушка |
| ВОЗДУХОДУВКА ОВКВ | Вентилятор ОВКВ |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| ЧАСЫ, АУДИО | Часы, Аудио |

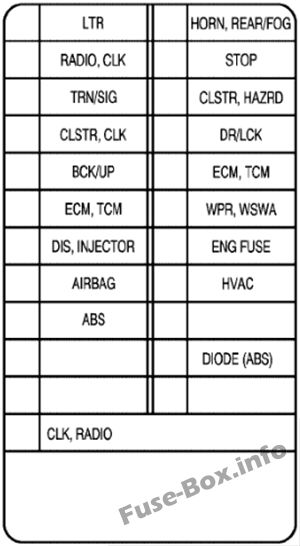

Схема блока предохранителей (2005-2006 гг.)

| Name | Применение |
|---|---|
| LTR | Зажигалка |
| СИГНАЛ, ЗАДНИЙ/ПРОТИВОТУМАННЫЙ | Звуковой сигнал, задние противотуманные фары |
| РАДИО, КЛК | Аудио, Часы |
| STOP | Стоп-сигнал |
| РНН/SIG | Сигнал поворота |
| CLSTR, ОПАСНОСТЬ | Комбинация приборов, аварийная сигнализация |
| КЛСТР, КЛК | Комбинация приборов, часы |
| DR/LCK | Дверной замок, дистанционный вход без ключа |
| РЕЗЕРВНОЕ КОПИРОВАНИЕ | Резервная лампа |
| ЭБУ, ТСМ | Модуль управления двигателем, модуль управления коробкой передач |
| ЭБУ, ТСМ | Модуль управления двигателем, модуль управления коробкой передач |
| ВПР, ВСВА | Стеклоочиститель |
| ДИС, ИНЖЕКТОР | Система прямого зажигания, инжектор |
| ENG FUSE | Предохранитель двигателя |
| ВОЗДУШНАЯ ПОДУШКА | Воздушная подушка |
| HVAC | Вентилятор ОВКВ |
| ABS | Антиблокировочная тормозная система |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| ДИОД (АБС) | Диод антиблокировочной тормозной системы |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| КЛК, РАДИО | Часы, Аудио |
Блок предохранителей в моторном отсеке

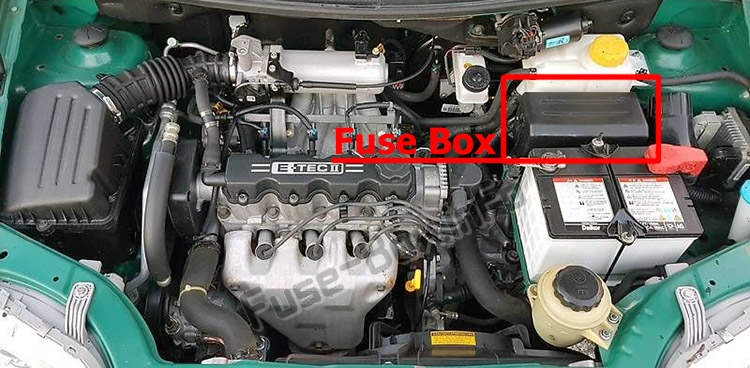

Расположение блока предохранителей
Он расположен в моторном отсеке, рядом с аккумулятором.

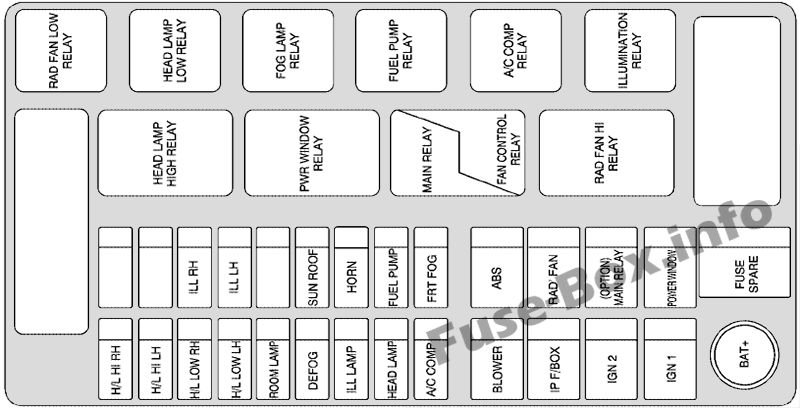

Схема блока предохранителей (2003-2004 гг.)

| № | Применение |
|---|---|
| В/Л ВЫС ПРАВ | Фара высокая правая сторона |
| ПУСТОЙ | Не используется |
| В/Н ВЫС ЛЕВ | Фара высокая левая сторона |
| ПУСТОЙ | Не используется |
| В/Н НИЗКАЯ ПРАВАЯ | Фара ближнего света с правой стороны |
| НЕДОСТАТОЧНО ПРАВ. | Стояночный фонарь, правая сторона, цепь освещения |
| В/Н НИЗКАЯ ЛЕВАЯ | Левая сторона фары ближнего света |
| ИЛЛ Л.Х. | Стояночный фонарь, левая сторона, лампа освещения номерного знака |
| КОМНАТНАЯ ЛАМПА | Комнатная лампа |
| ПУСТОЙ | Не используется |
| УДАЛЕНИЕ ТУМАНА | Обогреватель |
| СОЛНЕЧНАЯ КРЫША | Люк на крыше |
| НЕТ ЛАМПА | Реле освещения |
| HORN | Horn |
| НАЛОБНЫЙ ФОНАРЬ | Налобный фонарь |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| КОМПЛЕКС КОНДИЦИОНЕРА | Компрессор кондиционера |
| ФРТ ПРОТИВОТУМАННЫЙ | Передняя противотуманная фара |
| ВОЗДУХОДУВКА | воздуходувка |
| ABS | Антиблокировочная тормозная система |
| IP F/BOX | Блок предохранителей на приборной панели |
| РАД ВЕНТИЛЯТОР | Вентилятор радиатора |
| ИГН 2 | Зажигание 2 |
| IGN 1 | Зажигание 1 |
| СИЛОВОЕ ОКНО | Электрические стеклоподъемники |
| ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ | Запасной предохранитель |
| Реле | |
| ПУСТОЙ | Не используется |
| РЕЛЕ НИЗКОГО ВЕНТИЛЯТОРА РАДИАТОРА | Реле низкого уровня вентилятора радиатора |
| РЕЛЕ ВЫСОКОГО ФОНАРЯ | Реле дальнего света фар |
| РЕЛЕ БЛОКА ФАР | Реле ближнего света фар |
| РЕЛЕ ОКНА PWR | Реле стеклоподъемника |
| РЕЛЕ ПРОТИВОТУМАННЫХ ФАР | Реле противотуманных фар |
| ГЛАВНОЕ РЕЛЕ/РЕЛЕ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ | Главное реле/реле управления вентилятором |
| РЕЛЕ ТОПЛИВНОГО НАСОСА | Реле топливного насоса |
| РЕЛЕ КОМПРЕССОРА КОНДИЦИОНЕРА | Реле кондиционера |
| (ОПЦИЯ) ГЛАВНОЕ РЕЛЕ | Главное реле (опция) |
| РЕЛЕ ВЕНТИЛЯТОРА RAD | Реле высокого напряжения вентилятора радиатора |
| РЕЛЕ ОСВЕЩЕНИЯ | Реле освещения |
| ПУСТОЙ | Не используется |

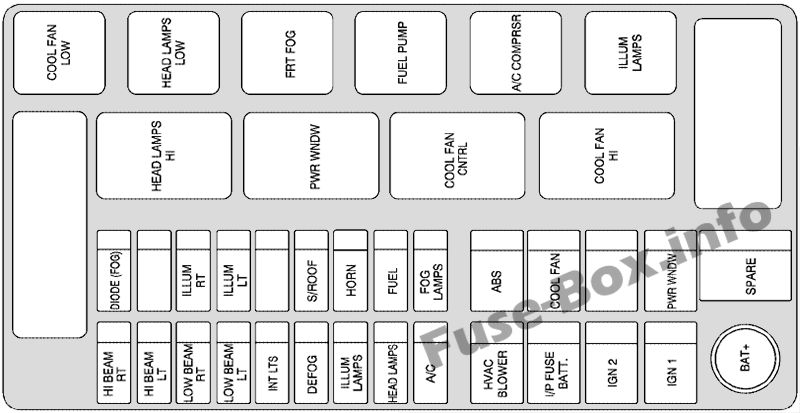

Схема блока предохранителей (2005-2006 гг.)

| Name | Применение |
|---|---|
| ДАЛЬНИЙ ЛУЧ РТ | Фара со стороны пассажира высокая |
| ДИОД (ПРОТИВОТУМАННЫЙ) | Диод противотуманной фары |
| ПРИВЕТ ЛУЧ LT | Фара со стороны водителя, высокая |
| ПУСТОЙ | Не используется |
| БЛИЖНИЙ ЛУЧ РТ | Ближний свет фар со стороны пассажира |
| ИЛЛУМ РТ | Стояночный фонарь, правая сторона, цепь освещения |
| БЛИЖНИЙ ЛУЧ LT | Ближний свет фар со стороны водителя |
| ИЛЛУМ ЛТ | Стояночный фонарь, левая сторона, лампа освещения номерного знака |
| INT LTS | Комнатная лампа |
| ПУСТОЙ | Не используется |
| УДАЛЕНИЕ ТУМАНА | Защита от запотевания |
| S/КРЫША | Люк на крыше |
| ЛАМПЫ ПОДСВЕТКИ | Реле освещения |
| HORN | Horn |
| ФАРЫ | Фары |
| FUEL | Топливный насос |
| A/C | Компрессор кондиционера |
| ПРОТИВОТУМАННЫЕ ФАРЫ | Передняя противотуманная фара |
| ВОЗДУХОДУВКА ОВКВ | Отопление, вентиляция, воздуходувка кондиционера |
| ABS | Антиблокировочная тормозная система |
| I/P ПРЕДОХРАНИТЕЛЬ БАТАРЕИ | Блок предохранителей на приборной панели |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Вентилятор радиатора |
| ИГН 2 | Зажигание 2 |
| ПУСТОЙ | Пустой |
| IGN 1 | Зажигание 1 |
| PWR WNDW | Электрические стеклоподъемники |
| ЗАПАСНОЙ | Запасной |
| Реле | |
| ПУСТОЙ | Не используется |
| ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ НИЗКИЙ | Низкий уровень вентилятора охлаждения |
| ФАРЫ ПРИВЕТ | Фара высокая |
| ФАРЫ НИЗКИЙ | Низкий уровень фар |
| PWR WNDW | Стеклоподъемник |
| ФРТ ПРОТИВОТУМАННЫЙ | Противотуманная фара |
| ПРОХЛАДНЫЙ FN CNTRL | Управление вентилятором охлаждения |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| КОМПРЕССОР КОНДИЦИОНЕРА | Компрессор кондиционера |
| ХОЛОДНЫЙ ВЕНТИЛЯТОР ПРИВЕТ | Охлаждающий вентилятор Высокий |
| ЛАМПЫ ПОДСВЕТКИ | Лампы освещения |
| ПУСТОЙ | Не используется |
