Предохранители и реле Chevrolet Aveo (2007-2011)
Схемы относятся к указанным годам и вариантам Chevrolet Aveo (2007-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Шевроле Авео 2007-2011
Предохранители прикуривателя (розетки) в Шевроле Авео находятся в блоке предохранителей панели приборов. 2007, 2008 (хэтчбек) — см. предохранители «LTR» (прикуриватель) и «ВСПОМОГАТЕЛЬНЫЙ ЛТР» (вспомогательный прикуриватель)). 2007, 2008 (Седан) — см. предохранитель «СИГАРА» (прикуриватель, розетка дополнительного питания). 2009, 2010, 2011 — см. предохранители «СИГАР» (прикуриватель) и «СОКЕТ» (гнездо питания).
Оглавление
Расположение блока предохранителей
Приборная доска

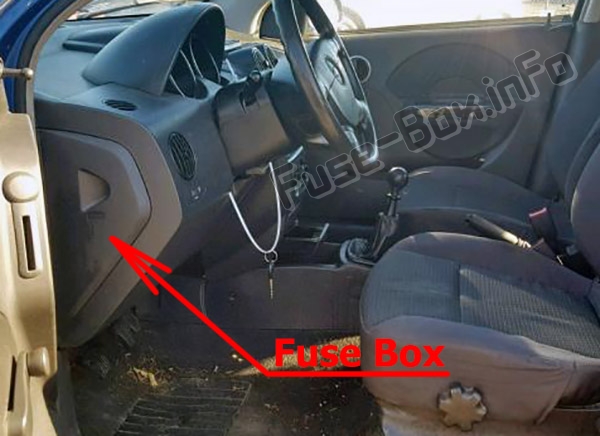

Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой.

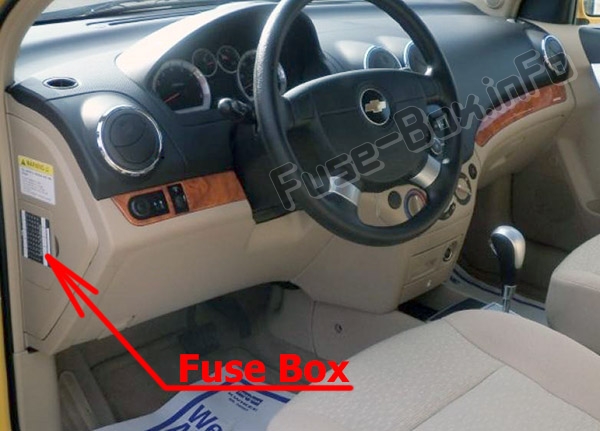

Хэтчбек (2007, 2008)
Седан

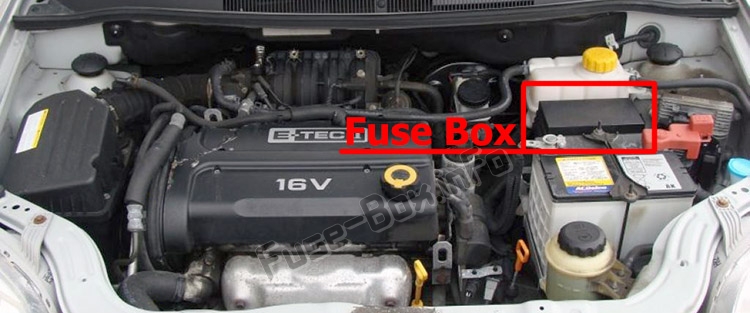

Моторного отсека
Схемы блока предохранителей
2007, 2008 (хэтчбек)

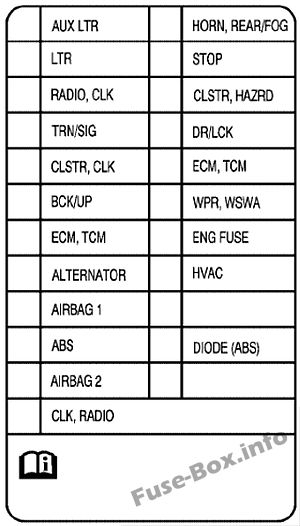

Приборная доска
| Name | Применение |
|---|---|
| ВСПОМОГАТЕЛЬНЫЙ ЛТР | Дополнительный прикуриватель |
| СИГНАЛ, ЗАДНИЙ/ПРОТИВОТУМАННЫЙ | Звуковой сигнал, задние противотуманные фары |
| LTR | Зажигалка |
| STOP | Стоп-сигнал |
| РАДИО, КЛК | Аудио, Часы |
| CLSTR, ОПАСНОСТЬ | Комбинация приборов, аварийная сигнализация |
| РНН/SIG | Сигнал поворота |
| DR/LCK | Дверной замок, дистанционный вход без ключа |
| КЛСТР, КЛК | Комбинация приборов, часы |
| ЕСМ, ТОМ | Модуль управления двигателем (ECM), модуль управления коробкой передач (TCM) |
| РЕЗЕРВНОЕ КОПИРОВАНИЕ | Резервная лампа |
| ВПР, ВСВА | Стеклоочиститель |
| ЕСМ, ТОМ | Модуль управления двигателем (ECM), модуль управления коробкой передач (TCM) |
| ENG FUSE | Предохранитель двигателя |
| ГЕНЕРАТОР | Генератор |
| HVAC | Вентилятор ОВКВ |
| ПОДУШКА БЕЗОПАСНОСТИ 1 | Подушка безопасности 1 |
| ПУСТОЙ | Не используется |
| ABS | Антиблокировочная тормозная система |
| ДИОД (АБС) | Диод антиблокировочной тормозной системы |
| ПОДУШКА БЕЗОПАСНОСТИ 2 | Подушка безопасности 2 |
| ПУСТОЙ | Не используется |
| КЛК, РАДИО | Часы, Аудио |

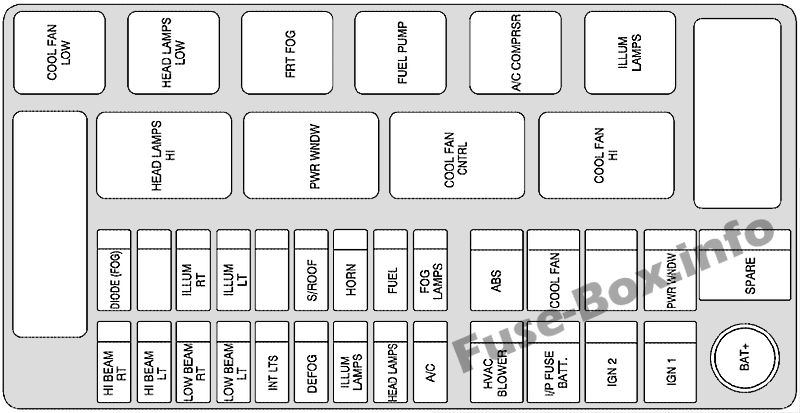

Моторного отсека
| Name | Применение |
|---|---|
| ДАЛЬНИЙ ЛУЧ РТ | Фара дальнего света со стороны пассажира |
| DIS | Система прямого зажигания |
| ПРИВЕТ ЛУЧ LT | Фара дальнего света со стороны водителя |
| ДИОД (ПРОТИВОТУМАННЫЙ) | Диод противотуманной фары |
| БЛИЖНИЙ ЛУЧ РТ | Фара ближнего света со стороны пассажира |
| ИЛЛУМ РТ | Стояночный фонарь, правая сторона, цепь освещения |
| БЛИЖНИЙ ЛУЧ LT | Фара ближнего света со стороны водителя |
| ИЛЛУМ ЛТ | Парковочный фонарь со стороны водителя, лампа номерного знака |
| INT LTS | Комнатная лампа |
| ИНЖЕКТОР | Инжектор |
| УДАЛЕНИЕ ТУМАНА | Обогреватель |
| S/КРЫША | Люк на крыше |
| ЛАМПЫ ПОДСВЕТКИ | Реле освещения |
| HORN | Horn |
| ФАРЫ | Фары |
| FUEL | Топливный насос |
| A/C | Компрессор кондиционера |
| ПРОТИВОТУМАННЫЕ ФАРЫ | Передняя противотуманная фара |
| ВОЗДУХОДУВКА ОВКВ | Отопление : Вентиляция, Вентилятор кондиционера |
| ABS | Антиблокировочная тормозная система |
| I/P ПРЕДОХРАНИТЕЛЬ БАТАРЕИ | Блок предохранителей на приборной панели |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Вентилятор радиатора |
| ИГН 2 | Зажигание 2 |
| ПУСТОЙ | Пустой |
| IGN 1 | Зажигание 1 |
| PWR WNDW | Электрические стеклоподъемники |
| ЗАПАСНОЙ | Запасной |
| Реле | |
| ПУСТОЙ | Не используется |
| ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ НИЗКИЙ | Низкий уровень вентилятора охлаждения |
| ФАРЫ ПРИВЕТ | Фара дальнего света |
| ФАРЫ НИЗКИЙ | Фара ближнего света |
| PWR WNDW | Стеклоподъемник |
| ФРТ ПРОТИВОТУМАННЫЙ | Противотуманная фара |
| ОСНОВНАЯ СИЛА | Основная сила |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| КОМПРЕССОР КОНДИЦИОНЕРА | Компрессор кондиционера |
| ХОЛОДНЫЙ ВЕНТИЛЯТОР ПРИВЕТ | Охлаждающий вентилятор Высокий |
| ЛАМПЫ ПОДСВЕТКИ | Лампы освещения |
| ПУСТОЙ | Не используется |
2007, 2008 (Седан)

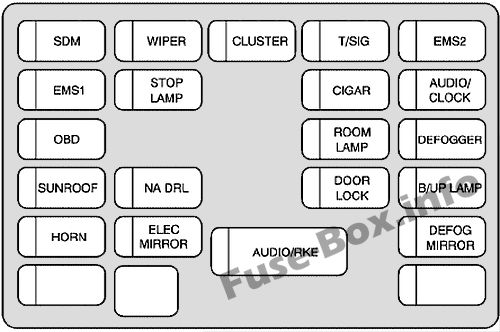

Приборная доска
| Name | Применение |
|---|---|
| SDM | Сенсорно-диагностический модуль |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Переключатель стеклоочистителя, мотор стеклоочистителя |
| КЛАСТЕР | Комбинация приборов, выключатель тормоза, противоугонный режим |
| T/SIG | Сигнал поворота, аварийный выключатель |
| EMS2 | Выключатель стоп-сигнала |
| EMS1 | Блок предохранителей в моторном отсеке, задний H02S, модуль управления коробкой передач, VSS, топливный насос |
| СТОП-СИГНАЛ | Тормозной переключатель |
| СИГАРА | Прикуриватель, дополнительная розетка |
| АУДИО/ЧАСЫ | Радио, Часы |
| OBD | Бортовая диагностика, иммобилайзер |
| КОМНАТНАЯ ЛАМПА | Лампа багажника, переключатель открытия багажника, кластер, купольная лампа |
| ДЕФОГГЕР | Задний обогреватель |
| ЛЮК | Модуль люка (опция) |
| DRL | Дневные ходовые огни |
| ЗАМОК | Блокировка/разблокировка двери |
| ЛАМПА Б/ВВЕРХ | Резервные лампы |
| HORN | Horn |
| ЭЛЕКТРИЧЕСКОЕ ЗЕРКАЛО | Переключатель управления зеркалом, купольная лампа, переключатель кондиционера |
| АУДИО/РКЭ | Радио, Удаленный вход без ключа, Часы, Зеркало с электроприводом, Противоугонный модуль |
| БЕЗОПАСНОЕ ЗЕРКАЛО | Блок зеркал с электроприводом, переключатель кондиционера |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |

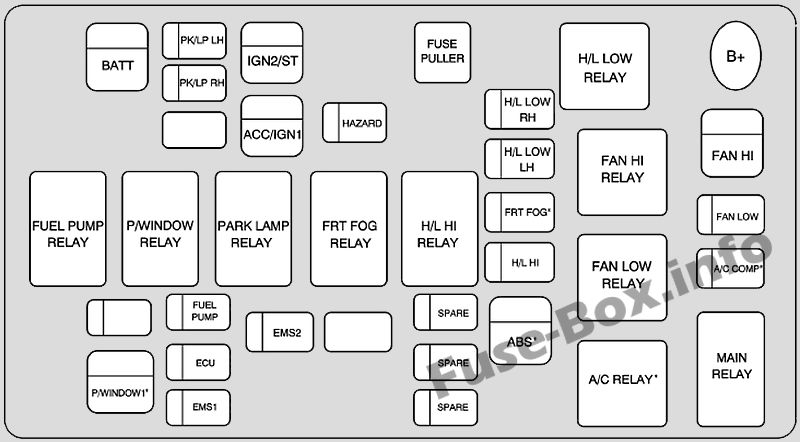

Моторного отсека
| Name | Применение |
|---|---|
| BATT | Блок предохранителей приборной панели |
| ПК/ЛП лев. | Стояночный фонарь со стороны водителя: Задний фонарь |
| ПК/ЛП правая | стояночный фонарь со стороны пассажира ; Задний фонарь |
| ИГН2/СТ | Выключатель зажигания |
| АКК/IGN1 | Выключатель зажигания |
| ОПАСНОСТЬ | Аварийные фонари. Система защиты от кражи |
| В/Н НИЗКАЯ ПРАВАЯ | Фара ближнего света со стороны пассажира |
| ВЕНТИЛЯТОР ПРИВЕТ | Высокая скорость вентилятора охлаждения |
| В/Н НИЗКАЯ ЛЕВАЯ | Фара ближнего света со стороны водителя |
| ФРТ ПРОТИВОТУМАННЫЙ | Передние противотуманные фары (опция) |
| ВЕНТИЛЯТОР НИЗКИЙ | Низкая скорость вентилятора охлаждения |
| H/L HI | Фары дальнего света |
| КОМПЛЕКС КОНДИЦИОНЕРА | Компрессор кондиционера (опция) |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ЗАПАСНОЙ | Запасной |
| ABS | Антиблокировочная тормозная система (опция) |
| EMS2 | Клапан LEGR, HO2S, соленоид продувки адсорбера EVAP, датчик CMP |
| P/WINDOW1 | Переключатель стеклоподъемника (опция) |
| ECU | Модуль управления двигателем, модуль управления коробкой передач |
| ЗАПАСНОЙ | Запасной |
| EMS1 | Модуль управления двигателем, форсунка, вентилятор охлаждения. Компрессор кондиционера |
| ЗАПАСНОЙ | Запасной |
| Реле | |
| H/L НИЗКИЙ РЕЛЕ | Реле ближнего света фар |
| РЕЛЕ ВЕНТИЛЯТОРА | Реле высокой скорости вентилятора охлаждения |
| РЕЛЕ ТОПЛИВНОГО НАСОСА | Реле топливного насоса |
| РЕЛЕ П/ОКНА | Реле стеклоподъемника |
| РЕЛЕ СТОЯНОЧНЫХ ФОНАРЕЙ | Реле габаритных огней |
| РЕЛЕ ПРОТИВОТУМАННАЯ ПЕРЕДНЯЯ | Реле передних противотуманных фар |
| H/L ВЫСОКОЕ РЕЛЕ | Реле дальнего света фар |
| РЕЛЕ ВЕНТИЛЯТОРА | Реле низкой скорости охлаждающего вентилятора |
| РЕЛЕ КОНДИЦИОНЕРА | Реле кондиционера (опция) |
| ГЛАВНОЕ РЕЛЕ | Главное реле |
2009, 2010, 2011

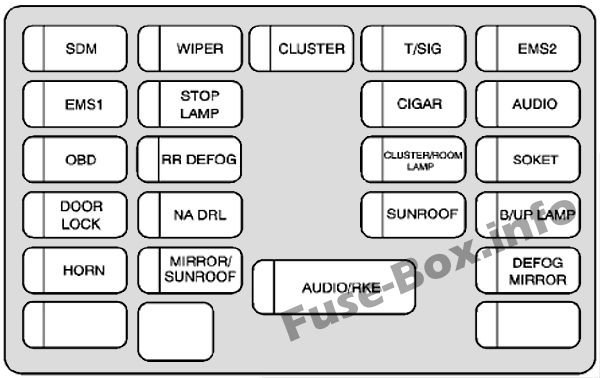

Приборная доска
| Name | Применение |
|---|---|
| АУДИО | Аудио, Часы, Иммобилайзер |
| АУДИО/РКЭ | Переключатель кондиционера, часы, электропривод зеркал, аудиосистема, противоугонный модуль, TPMS |
| ЛАМПА Б/ВВЕРХ | Переключатель PNP, переключатель фонарей заднего хода |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| СИГАРА | Зажигалка |
| КЛАСТЕР | Выключатель тормоза, TPMS, противоугонный модуль |
| БЕЗОПАСНОЕ ЗЕРКАЛО | Зеркало с электроприводом, переключатель кондиционера |
| RR УДАЛЕНИЕ ТУМАНА | Задняя защита от запотевания |
| ЗАМОК | Замок |
| нет данных ДРЛ | Цепь ДХО в Северной Америке |
| ЗЕРКАЛО/ ЛЮК КРЫШИ | Переключатель управления зеркалом, комнатная лампа, переключатель кондиционера |
| Скорая помощь 1 | Блок предохранителей в моторном отсеке, TCM, VSS, топливный насос |
| Скорая помощь 2 | Стоп-сигнал Выключатель |
| HORN | Horn |
| OBD | DLC, Иммобилайзер |
| КЛАСТЕР/ КОМНАТНАЯ ЛАМПА | Лампа в багажнике, Переключатель открытия багажника, IPC, Лампа в салоне |
| SDM | Сенсорно-диагностический модуль |
| СОКЕТ | Мощность Джек |
| СТОП-СИГНАЛ | Тормозной переключатель |
| ЛЮК | Модуль люка (опция) |
| T/SIG | Переключатель опасности |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Переключатель стеклоочистителя, двигатель стеклоочистителя |

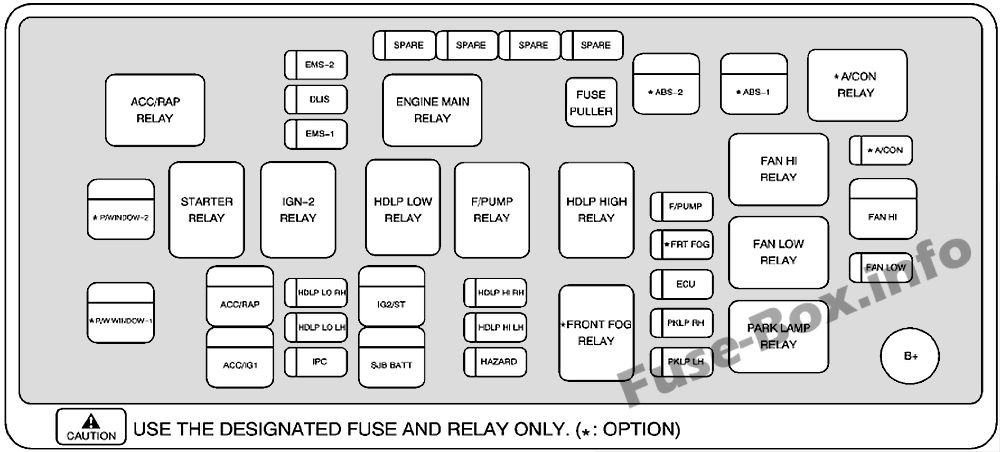

Моторного отсека
| Name | Применение |
|---|---|
| ВЕНТИЛЯТОР ПРИВЕТ | Реле высокого напряжения вентилятора охлаждения |
| АБС-1 | EBCM |
| АБС-2 | EBCM |
| SJB БАТТ | Блок предохранителей приборной панели |
| АКК/ИГ1 | Реле IGN1 |
| ИГ2/СТ | Реле IGN2, реле стартера |
| АКК/РАП | Блок предохранителей приборной панели |
| П/ОКНО-2 | Переключатель стеклоподъемника |
| П/З ОКНО-1 | Переключатель стеклоподъемника |
| ВЕНТИЛЯТОР НИЗКИЙ | Реле низкого уровня вентилятора охлаждения |
| А/КОН | Реле компрессора кондиционера |
| ПКЛП ЛГ | Задний фонарь (левый), боковой габаритный фонарь (левый), указатель поворота и стояночный фонарь (левый), лампа номерного знака |
| ПКЛП РХ | Задний фонарь (правый), боковой габаритный огонь (правый), указатель поворота и стояночный фонарь (правый), лампа номерного знака, блок предохранителей I/P |
| ECU | ЭБУ, ТСМ |
| ФРТ ПРОТИВОТУМАННЫЙ | Реле передних противотуманных фар |
| F/НАСОС | Реле топливного насоса |
| ОПАСНОСТЬ | Аварийный выключатель, контактный выключатель капота |
| HDLP HI LH | Фара головного света (левая), МПК |
| HDLP HI RH | Фара головного света (правая) |
| IPC | IPC |
| HDLP LO LH | Фара (левая), блок предохранителей I/P |
| HDLP LO RH | Фара головного света (правая) |
| ЭМС-1 | ЕСМ, форсунка |
| DLIS | Выключатель зажигания |
| ЭМС-2 | Соленоид продувки адсорбера EVAP, нагреватель термостата, H02S, датчик MAF |
| ЗАПАСНОЙ | Не используется |
| Реле | |
| F/РЕЛЕ НАСОСА | Топливный насос |
| РЕЛЕ СТАРТЕРА | Стартер |
| РЕЛЕ СТОЯНОЧНЫХ ФОНАРЕЙ | Парковая лампа |
| РЕЛЕ ПЕРЕДН. ПРОТИВОТУМАН. | Противотуманная фара |
| ВЫСОКОЕ РЕЛЕ HDLP | Фара высокая |
| РЕЛЕ НИЗКОГО ТОКА HDLP | Фара ближнего света |
| ВЫСОКОЕ РЕЛЕ ВЕНТИЛЯТОРА | Охлаждающий вентилятор Высокий |
| РЕЛЕ ВЕНТИЛЯТОРА | Низкий уровень вентилятора охлаждения |
| РЕЛЕ А/КОН | Кондиционер |
| ГЛАВНОЕ РЕЛЕ ДВИГАТЕЛЯ | Основная сила |
| РЕЛЕ АКК/РАП | Блок предохранителей I/P |
| РЕЛЕ ЗАЖИГ-2 | Зажигание |
