Предохранители и реле Chevrolet Sonic / Aveo (2012-2020)

Схемы относятся к указанным годам и вариантам Chevrolet Sonic / Aveo (2012-2020). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.

Схема блока предохранителей: Chevrolet Sonic/Aveo 2012-2020 гг.

Схема блока предохранителей: Chevrolet Sonic/Aveo 2012-2020 гг.

Схема блока предохранителей: Chevrolet Sonic/Aveo 2012-2020 гг.

Предохранитель прикуривателя (розетка)предохранитель №34 (СИГАРА АПО) в блоке предохранителей панели приборов.

Расположение блока предохранителей

Приборная доска

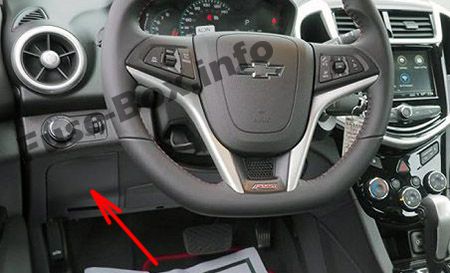

Блок предохранителей находится в панели приборов (со стороны водителя) за крышкой.Приборная доска

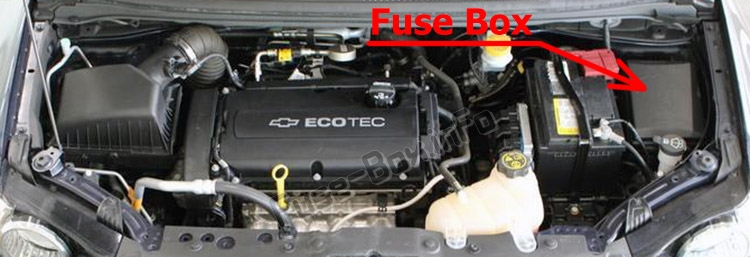

Моторного отсека

Блок предохранителей находится в моторном отсеке.Моторного отсека

Схемы блока предохранителей

2013, 2014, 2015, 2016

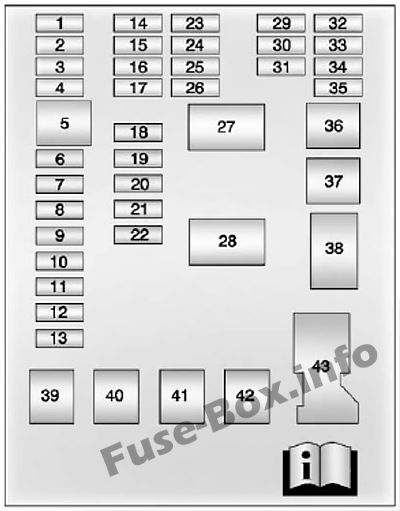

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (2013-2016 гг.)
№Применение
1DLIS
2Разъем канала передачи данных
3Воздушная подушка
4Задняя дверь
5Запасной
6Модуль управления кузовом 8
7Модуль управления кузовом 7
8Модуль управления кузовом 6
9Модуль управления кузовом 5
10Модуль управления кузовом 4
11Модуль управления кузовом 3
12Модуль управления кузовом 2
13Модуль управления кузовом 1
14Приборный щиток
15OnStar
16Ультразвуковая система помощи при парковке сзади
17Информационный центр для водителей
18Аудио
19Трейлер
20VLBS
21ШЕВИСТАР
22Отопление, вентиляция, кондиционирование
23HDLPALC
24Схватить
25Комбинация приборов/автоматическое определение присутствия людей
26Подушка безопасности работает/заводит
27Реле запуска
28Выпуск задней двери
29Трейлер работает / кривошипно
30Часовая весна
31Отопление, вентиляция, кондиционирование
32Запасной
33Люк на крыше
34Зажигалка
35Запасной
36Задние электрические стеклоподъемники
37Передние электрические стеклоподъемники
38РАП/АКСИ
39Преобразователь постоянного тока в постоянный
40Драйвер Power Window Express Up/Down
41PTC2
42PTC1
43Разъем батареи

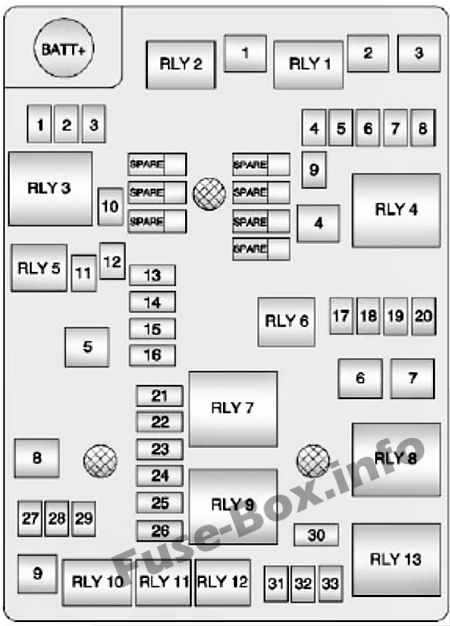

Моторный отсек (двигатели LUV и LUW)

Моторный отсек (двигатели LUV и LUW)

Назначение предохранителей и реле в моторном отсеке (LUV и LUW, 2013-2016 гг.)
№Применение
Мини-предохранители
1Клапан антиблокировочной тормозной системы
2Люк на крыше
3Не используется
4Задний стеклоочиститель
5Регулируемое управление напряжением
6Жидкость для антиблокировочной тормозной системы
7Автоматическое определение присутствия/ROS
8Внешнее зеркало заднего вида
9Не используется
10Обогрев заднего стекла
11Не используется
12Наружное зеркало заднего вида с подогревом
13Подогрев переднего сиденья
14Модуль управления топливной системой 1
15Гибкое топливо
16Шайба
17Топливный насос (1,8 л)
18Модуль управления двигателем 5
19Модуль управления топливной системой 2/ Выравнивание
20Модуль управления коробкой передач 1
21Модуль управления двигателем 1
22Coil
23Модуль управления двигателем 4
24Модуль управления двигателем 3
25Модуль управления двигателем 2
26Инжектор/катушка зажигания
27Модуль управления двигателем
28Муфта компрессора кондиционера
29Модуль управления коробкой передач
30Horn
31Передние противотуманные фары
32Левый дальний свет
33Правый дальний свет
ЗАПАСНОЙЗапасной
J-образные предохранители
1Насос антиблокировочной тормозной системы
2Передний стеклоочиститель
3воздуходувка
4Работа/запуск IEC
5Не используется
6Вентилятор охлаждения K5
7Вентилятор охлаждения K4
8EVP
9Начинать
Реле
РЛИ 1Реле управления передним стеклоочистителем
РЛИ 2Реле скорости переднего стеклоочистителя
РЛИ 3Реле обогревателя заднего стекла
РЛИ 4Реле запуска/запуска
РЛИ 5Не используется
РЛИ 6Реле топливного насоса (1,8 л)
РЛИ 7Реле вентилятора системы охлаждения K2 (1,4 л)
РЛИ 8Реле охлаждающего вентилятора K3 (1,8 л), сильноточное реле охлаждающего вентилятора K3 (1,4 л)
РЛИ 9Реле силового агрегата
РЛИ 10Пуск сильноточного реле
РЛИ 11Реле муфты компрессора кондиционера
РЛИ 12Реле дальнего света
РЛИ 13Реле вентилятора охлаждения K1

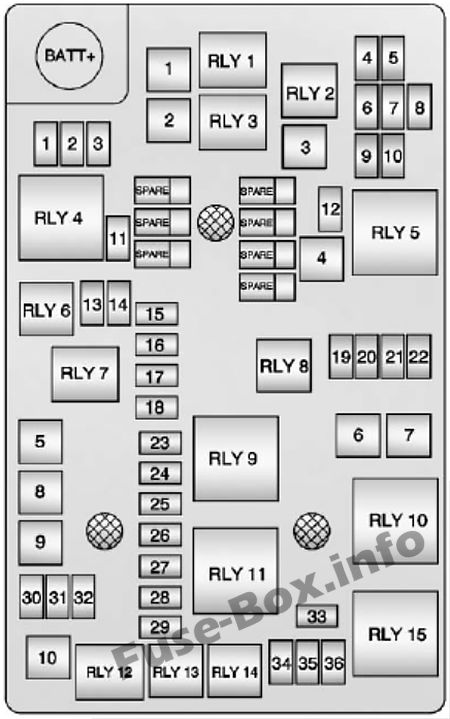

Моторный отсек (двигатель LWE)

Моторный отсек (двигатель LWE)

Назначение предохранителей и реле в моторном отсеке (LWE, 2013-2016 гг.)
№Применение
Мини-предохранители
1Клапан антиблокировочной тормозной системы
2Люк на крыше
3Не используется
4Переменная мощность водяного насоса
5Внешнее зеркало заднего вида
6АОС/РОС
7АБС-масло
8Регулируемое управление напряжением
9Задний стеклоочиститель
10Не используется/IBS (при наличии)
11Обогрев заднего стекла
12Не используется/Электроблокировка рулевой колонки (при наличии)
13Не используется/клапан SAI (при наличии)
14Наружное зеркало заднего вида с подогревом
15Переднее сиденье с подогревом
16Модуль управления топливной системой 1
17Вентиляция канистры
18Шайба
19Топливный насос (при наличии)
20Модуль управления двигателем 5
21Модуль управления топливной системой 2/выравнивание
22Модуль управления коробкой передач 1/преобразователь постоянного тока в постоянный
23Мощность вспомогательного водяного насоса
24Модуль управления двигателем 1
25Coil
26Модуль управления двигателем 4
27Модуль управления двигателем 3
28Модуль управления двигателем 2
29Инжектор/катушка зажигания
30Модуль управления двигателем
31Муфта компрессора кондиционера
32Модуль управления коробкой передач
33Horn
34Передние противотуманные фары
35Левый дальний свет
36Правый дальний свет
J-образные предохранители
1Передний стеклоочиститель
2Насос антиблокировочной тормозной системы
3воздуходувка
4Работа/запуск IEC
5REC
6Вентилятор охлаждения K4
7Вентилятор охлаждения K5
8Насос SAI (при наличии)
9EVP
10Начинать
Микрореле
РЛИ 1Управление передним стеклоочистителем
РЛИ 3Скорость переднего стеклоочистителя
HC-микрореле
РЛИ 7Мощность вспомогательного водяного насоса (при наличии)
РЛИ 12Начинать
U-микро реле
РЛИ 2Переменная мощность водяного насоса
РЛИ 6Не используется/клапан SAI (при наличии)
РЛИ 8Топливный насос (при наличии)
РЛИ 13Муфта компрессора кондиционера
РЛИ 14Фары дальнего света
Мини-реле
РЛИ 4Задний обогреватель
РЛИ 5Запустить/завести
РЛИ 9Насос SAI (при наличии)
РЛИ 10Вентилятор охлаждения K3
РЛИ 11P/T
РЛИ 15Охлаждающий вентилятор K1

2017, 2018, 2019, 2020

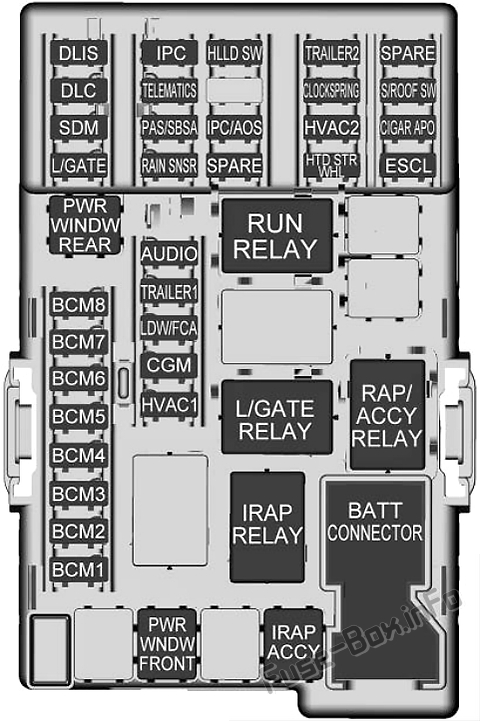

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (2017, 2018)
NameОписание
DLSЗамок зажигания с дискретной логикой
DLCРазъем канала передачи данных
SDMСенсорно-диагностический модуль
Л/ВОРОТАЗадняя дверь
PWR WNDW ЗАДЗадний электрический стеклоподъемник
BCM8Модуль управления телом 8
BCM7Модуль управления телом 7
BCM6Модуль управления телом 6
BCM5Модуль управления телом 5
BCM4Модуль управления телом 4
BCM3Модуль управления телом 3
BCM2Модуль управления телом 2
BCM1Модуль управления телом 1
IPCКластер панели приборов
ТЕЛЕМАТИКАТелематика
PAS/SBSAСистема помощи при парковке/система оповещения о боковых слепых зонах
ДОЖДЬ СНСРСтеклоочиститель с датчиком дождя
АУДИОАудио
ТРЕЙЛЕР1Трейлер 1
LDW/FCAПредупреждение о выходе из полосы движения/Предупреждение о лобовом столкновении
CGMМодуль центрального шлюза
ОВК1Отопление, вентиляция и кондиционирование 1
HLLD SWАвтоматический переключатель уровня фар
МПК/АОСПанель приборов/автоматический дисплей обнаружения присутствия
ЗАПАСНОЙ—
ТРЕЙЛЕР2Сцепка для прицепа 2
ЧАСОВАЯ ПРУЖИНАЧасовая пружина
ОВК2Отопление, вентиляция и кондиционирование 2
HTD STR WHLРулевое колесо с подогревом
ЗАПАСНОЙ—
S/КРЫША SWПереключатель люка
СИГАРА АПОВспомогательная розетка для прикуривателя
ESCLЭлектрический замок рулевой колонки
PWR WNDW ПЕРЕДНЯЯПередние электрические стеклоподъемники
IRAP ACCYаксессуар IRAP
АККУМУЛЯТОРРазъем батареи
ЗАПУСК РЕЛЕРеле запуска
L/РЕЛЕ ВОРОТРеле задней двери
ИРАП РЕЛЕреле IRAP
РЕЛЕ РАП/АКСИСохраненное вспомогательное питание/вспомогательное реле

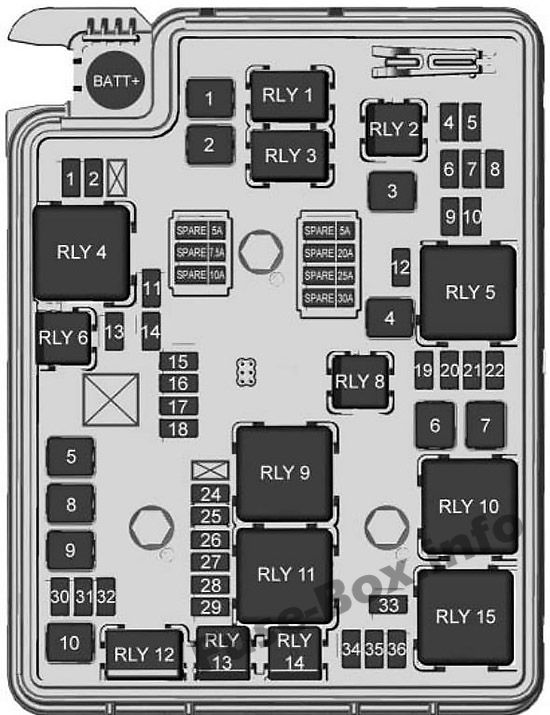

Моторный отсек, 1,8 л

Моторный отсек, 1,8 л

Назначение предохранителей и реле в моторном отсеке, 1,8 л (2017, 2018)
Мини предохранителиПрименение
1клапан АБС
2Люк на крыше
4Задний противотуманный фонарь (при наличии)
5Переключатель наружного зеркала заднего вида/стеклоподъемника
6Автоматическое определение присутствия/ROS
7Пассивный вход/пассивный старт
8Регулируемое управление напряжением
10Не используется/интеллектуальный датчик батареи
11Обогрев заднего стекла
12Электрический замок рулевой колонки
13Не используется/клапан SAI (при наличии)
14Наружное зеркало заднего вида с подогревом
15Передние сиденья с подогревом
16Модуль управления топливной системой 1
17Канистра вентиляция
18Шайба
19Топливный насос (при наличии)
20Модуль управления двигателем 5
21Модуль управления топливной системой 2/Выравнивание
22Модуль управления коробкой передач 1/DC преобразователь постоянного тока
24Модуль управления двигателем 1
25Coil
26Модуль управления двигателем 4
27Модуль управления двигателем 3
28Модуль управления двигателем 2
29Форсунка/катушка зажигания
30Модуль управления двигателем
31Муфта кондиционера
32Модуль управления коробкой передач
33Horn
34Передние противотуманные фары
35Левая фара дальнего света
36Правая фара дальнего света
Предохранитель J-Case
1Передние дворники
2Насос антиблокировочной тормозной системы
3воздуходувка
4Работа/запуск IEC
6Вентилятор охлаждения K4
7Вентилятор охлаждения K5
8Насос SAI (при наличии)
9Электрический вакуумный насос
10Начинать
Реле
РЛИ 1Управление передним стеклоочистителем
РЛИ 2Задний противотуманный фонарь (при наличии)
РЛИ 3Скорость переднего стеклоочистителя
РЛИ 4Задний обогреватель
РЛИ 5Запустить/завести
РЛИ 6Не используется/клапан SAI (при наличии)
РЛИ 8Топливный насос (при наличии)
РЛИ 9Насос SAI (при наличии)
РЛИ 10Вентилятор охлаждения К3
РЛИ 11P/T
РЛИ 12Начинать
РЛИ 13Муфта кондиционера
РЛИ 14Фары дальнего света
РЛИ 15Вентилятор охлаждения К1

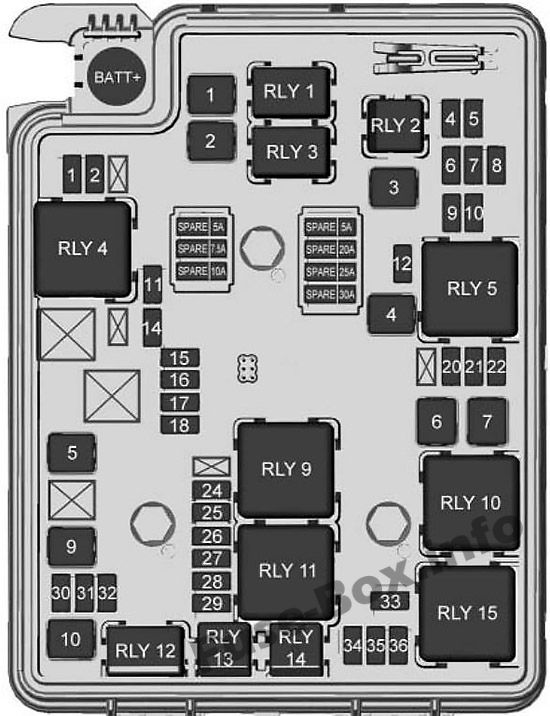

Моторный отсек, 1,4 л

Моторный отсек, 1,4 л

Назначение предохранителей и реле в моторном отсеке, 1,4 л (2017, 2018, 2019, 2020)
Мини предохранителиПрименение
1Клапан антиблокировочной тормозной системы
2Люк на крыше
4Задний противотуманный фонарь (при наличии)
5Переключатель наружного зеркала заднего вида/стеклоподъемника
6Автоматическое определение присутствия/ROS
7Пассивный вход/пассивный старт
8Регулируемое управление напряжением
9Задний стеклоочиститель
10Не используется/интеллектуальный датчик батареи
11Обогрев заднего стекла
12Электрический замок рулевой колонки
14Наружное зеркало заднего вида с подогревом
15Передние сиденья с подогревом
16Модуль управления топливной системой 1
17Канистра вентиляция
18Шайба
20Модуль управления двигателем 5
21Модуль управления топливной системой 2/Выравнивание
22Модуль управления коробкой передач 1/DC преобразователь постоянного тока
24Модуль управления двигателем 1
25Coil
26Модуль управления двигателем 4
27Модуль управления двигателем 3
28Модуль управления двигателем 2
29Инжектор/катушка зажигания
30Модуль управления двигателем
31Муфта кондиционера
32Модуль управления коробкой передач
33Horn
34Передние противотуманные фары
35Левая фара дальнего света
36Правая фара дальнего света
Предохранители J-Case
1Передний стеклоочиститель
2Насос антиблокировочной тормозной системы
3воздуходувка
4Работа/запуск IEC
5Сиденье с электроприводом
6Вентилятор охлаждения K4
7Вентилятор охлаждения K5
9Электрический вакуумный насос
10Начинать
Реле
РЛИ 1Управление передним стеклоочистителем
РЛИ 2Задний противотуманный фонарь (при наличии)
РЛИ 3Скорость переднего стеклоочистителя
РЛИ 4Задний обогреватель
РЛИ 5Запустить/завести
РЛИ 9Вентилятор охлаждения К2
РЛИ 10Вентилятор охлаждения K3
РЛИ 11P/T
РЛИ 12Начинать
РЛИ 13Муфта кондиционера
РЛИ 14Фары дальнего света
РЛИ 15Охлаждающий вентилятор K1
