Предохранители и реле Chevrolet Blazer (1996-2005)
Схемы относятся к указанным годам и вариантам Chevrolet Blazer (1996-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Оглавление
Расположение предохранителей Chevrolet Blazer 1996-2005 гг.
Предохранители прикуривателя/розеткинаходятся в блоке предохранителей панели приборов. 1996, 1997 – см. предохранитель №7 «PWR AUX». 1998-2005 гг. — см. предохранители №2 «CIGAR LTR» и №13 «AUX PWR».
Расположение блока предохранителей
Расположение блока предохранителей
Приборная доска

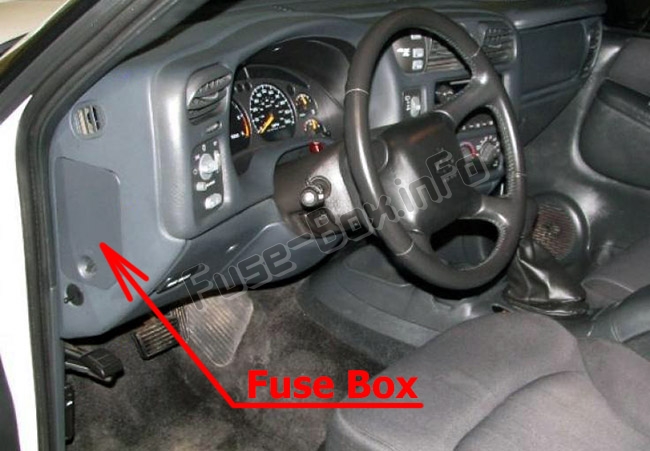

Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой.

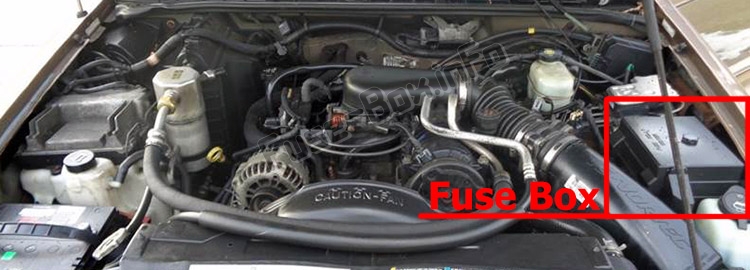

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
1996

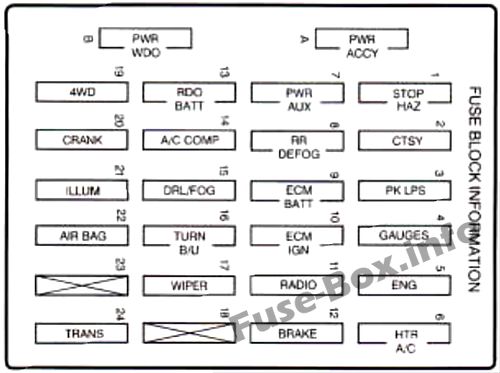

Приборная доска
| № | Схема |
|---|---|
| A | Дверные замки с электроприводом, сиденье с электроприводом, поясничная опора сиденья с электроприводом, дистанционный вход без ключа |
| B | Электрические стеклоподъемники |
| 1 | Стоп-сигналы, аварийные огни, звуковой сигнал, центральное высокорасположенное реле стоп-сигнала, центральный высокорасположенный стоп-сигнал |
| 2 | Лампы купола, лампы багажника, косметическое зеркало козырька, прикуриватель, лампа внутреннего зеркала заднего вида, люминесцентные лампы на потолочной консоли, лампа перчаточного ящика, звуковые сигналы, реле звукового сигнала, плафоны освещения IP, внешнее зеркало заднего вида с электроприводом, мотор открывания подъемника, модуль подсветки входа |
| 3 | Габаритные огни, Освещение номерного знака, Модуль раздаточной коробки с электроприводом, Подкапотное освещение, Задний стеклоочиститель, Лампа пепельницы, Лампа дверного выключателя |
| 4 | Поле генератора, реле компрессора кондиционера, модуль звуковой сигнализации, катушка реле ДХО, контрольная лампа полного привода, модуль ДХО, обогреватель заднего стекла, модуль управления раздаточной коробкой, зажигание, резервное зажигание SIR, зажигание RKE |
| 5 | Нагреватель датчика кислорода, рециркуляция отработавших газов, датчик распредвала, CANN, продувка, MAS |
| 6 | Электродвигатель вентилятора, электродвигатель температурной дверцы, катушка реле высокочастотного вентилятора |
| 7 | Дополнительные розетки питания, линия диагностики сборочной линии |
| 8 | Обогрев заднего стекла |
| 9 | Аккумулятор PCM/VCM, аккумулятор ABS |
| 10 | Зажигание PCM/VCM, форсунки, датчик коленвала, модуль драйвера катушки |
| 11 | Радио, лампа карты внутреннего зеркала заднего вида, лампы для чтения на потолочной консоли, задний стеклоочиститель, задний омыватель, дисплей на потолочной консоли |
| 12 | DRAC, антиблокировочная тормозная система, VCM IGN-3 |
| 13 | Часы, Радио, Аккумулятор, CD-плеер A/C |
| 14 | Питание от аккумуляторной батареи компрессора |
| 15 | Дневные ходовые огни, противотуманные фары, реле противотуманных фар |
| 16 | Сигналы поворота и фонари заднего хода, соленоид блокировки переключения передач и тормоза |
| 17 | Омыватель ветрового стекла, мотор стеклоочистителя |
| 18 | - |
| 19 | Раздаточная коробка с электрическим переключением |
| 20 | Сигнал запуска, система подушек безопасности |
| 21 | Подсветка комбинации приборов, подсветка радиоприемника, лампа отопителя, подсветка полного привода, модуль звуковой сигнализации, подсветка противотуманных фар, выключатель заднего стеклоочистителя, подсветка выключателя заднего обогревателя, подсветка выключателя подъемного стекла, подсветка потолочной консоли |
| 22 | Система подушек безопасности |
| 23 | - |
| 24 | Мощность PRNDL, коробка передач 4L60E |
1997

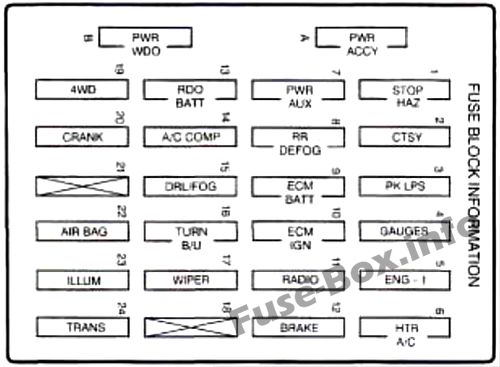

Приборная доска
| № | Схема |
|---|---|
| A | Силовые дверные замки, Power Seal, Power Scat поясничный, дистанционный вход без ключа |
| B | Стеклоподъемники, модуль/двигатель Sunroot |
| 1 | Стоп-сигналы, аварийные огни, звуковой сигнал, центральное реле стоп-сигнала, центральный верхний стоп-сигнал |
| 2 | Лампы купола, лампы багажника, косметическое зеркало козырька, прикуриватель, лампа внутреннего зеркала заднего вида, лампы потолочной консоли, лампа перчаточного ящика, звуковые сигналы, реле звукового сигнала, плафоны освещения IP, внешнее зеркало заднего вида с электроприводом, мотор открывания подъемника, модуль входа с подсветкой |
| 3 | Габаритные огни, Освещение номерного знака, Модуль раздаточной коробки с электроприводом, Подкапотное освещение, Задний дворник, Реле противотуманных фар, Лампа выключателя двери, Лампа пепельницы, Выключатель фар |
| 4 | Реле компрессора кондиционера, модуль звуковой сигнализации комбинации приборов, катушка реле ДХО, контрольная лампа полного привода, модуль ДХО, таймер заднего обогревателя, модуль управления раздаточной коробкой, зажигание, резервное зажигание SIR \ зажигание RKE, датчик уровня топлива |
| 5 | Нагреватель датчика кислорода, рециркуляция отработавших газов, датчик распредвала, CANN, продувка, соленоид вентиляции адсорбера, датчик массового расхода воздуха, датчик распредвала |
| 6 | Электродвигатель вентилятора, электродвигатель температурной дверцы, катушка реле высокочастотного вентилятора |
| 7 | Дополнительные розетки питания, линия диагностики сборочной линии |
| 8 | Обогрев заднего стекла |
| 9 | Аккумулятор PCM/VCM, топливный насос |
| 10 | Зажигание PCM/VCM, форсунки, датчик коленвала, модуль драйвера катушки |
| 11 | Радио, внутреннее освещение зеркала заднего вида, лампы для чтения на потолочной консоли, задний стеклоочиститель, задний омыватель, дисплей на потолочной консоли |
| 12 | Антиблокировочная система тормозов, VCM 1GN-3 |
| 13 | Часы, Батарейка для радио, CD-плеер |
| 14 | Питание от аккумуляторной батареи компрессора кондиционера |
| 15 | Дневные ходовые огни, противотуманные фары, реле противотуманных фар |
| 16 | Сигналы поворота и фонари заднего хода, соленоид блокировки переключения передач и тормоза |
| 17 | Омыватель ветрового стекла, мотор стеклоочистителя |
| 18 | Не используется |
| 19 | Раздаточная коробка с электрическим переключением |
| 20 | Реле стартера, модуль подушки безопасности |
| 21 | Не используется |
| 22 | Модуль подушки безопасности |
| 23 | Подсветка комбинации приборов, подсветка радиоприемника, лампа отопителя, подсветка полного привода, модуль звуковой сигнализации, подсветка противотуманных фар, подсветка выключателя заднего дворника, подсветка выключателя заднего обогревателя, подсветка выключателя подъемного стекла, подсветка потолочной консоли |
| 24 | Мощность PRNDL, автоматическая коробка передач 4L60E |
1998
Приборная доска
| № | Схема |
|---|---|
| A | Не используется |
| B | Не используется |
| 1 | Переключатель фар, блок управления кузовным оборудованием, реле фар |
| 2 | Прикуриватель, разъем канала передачи данных |
| 3 | Модуль и переключатель круиз-контроля, модуль управления кузовным оборудованием, подогрев сидений |
| 4 | Приборы, блок управления кузовным оборудованием, приборная панель |
| 5 | Внутреннее освещение |
| 6 | Не используется |
| 7 | Наружное зеркало с электроприводом, реле блокировки электропривода |
| 8 | Лампы освещения салона, защита от разрядки аккумулятора |
| 9 | Головка управления IIVAC (ручная) |
| 10 | Сигнал поворота |
| 11 | Комбинация приборов, модуль управления двигателем |
| 12 | Габаритные огни, переключатель стеклоподъемников, блок управления кузовным оборудованием, лампа пепельницы |
| 13 | Вспомогательная мощность |
| 14 | Силовые замки Мотор |
| 15 | Переключатель 4WD, органы управления двигателем (VCM, PCM, трансмиссия) |
| 16 | Дополнительная надувная подушка безопасности, модуль SDM |
| 17 | Передний стеклоочиститель |
| 18 | Не используется |
| 19 | Радио Батарея |
| 20 | Не используется |
| 21 | HVAC (ручной), HVAC I (автоматический), датчики HVAC (автоматический) |
| 22 | Антиблокировочная система тормозов |
| 23 | Задний стеклоочиститель |
| 24 | радио, зажигание |

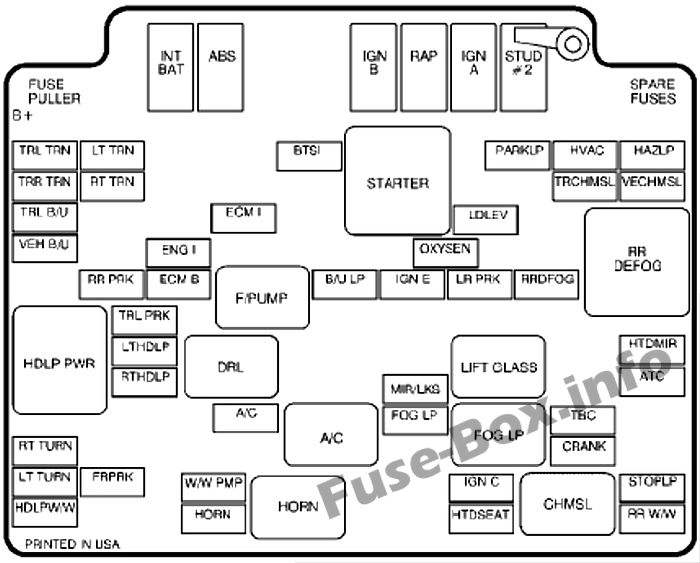

Моторного отсека
| Name | Применение |
|---|---|
| TRL TRN | Левый поворот трейлера |
| ТРН ТРН | Прицеп правый поворот |
| ТРЛ Б/У | Фонари заднего хода прицепа |
| ВЭХ Б/У | Фонари заднего хода автомобиля |
| ПОВОРОТ РТ | Передний правый указатель поворота |
| LT ПОВОРОТ | Левый указатель поворота спереди |
| ЛТ РНН | Левый указатель поворота сзади |
| РТТРН | Задний указатель правого поворота |
| РР ПРК | Правые задние габаритные огни |
| ТРЛ ПРК | Габаритные огни прицепа |
| LT HDLP | Левая фара |
| РТ HDLP | Правая фара |
| ФР ПРК | Передние стояночные огни |
| ИНТ БАТ | Питание блока предохранителей I/P |
| РУС 1 | Датчики двигателя/солкноиды, MAP. КУЛАЧОК, ПРОДУВКА, ВЕНТИЛЯЦИЯ |
| ЭБУ В | Модуль управления двигателем. Топливный насос, модуль, давление масла |
| ABS | Антиблокировочная тормозная система |
| ЕСМ 1 | Форсунки модуля управления двигателем |
| HORN | Horn |
| BTSI | Блокировка переключения передач и тормоза |
| Б/У ЛП | Резервные лампы |
| A/C | Кондиционирование воздуха |
| RAP | Сохраненная мощность аксессуаров |
| O2 | Датчик кислорода |
| IGN Б | Подача колонки, IGN 2. 3, 4 |
| DRL | Дневные ходовые огни |
| ФОГ ЛП | Противотуманные фары |
| IGN А | Запуск и зарядка IGN I |
| ШПИЛЬКА №2 | Дополнительные фиды. Электрический тормоз |
| ПАРК ЛП | Парковочные огни |
| ЛР ПРК | левые задние габаритные огни |
| ИГН С | Соленоид стартера, топливный насос. PRNDL |
| СИДЕНЬЕ | Сиденье с подогревом |
| ATC | Электронная раздаточная коробка |
| РР ДФОГ | Задний обогреватель |
| HVAC | Система вентиляции и кондиционирования |
| ТР ЧМСЛ | Центральный стоп-сигнал с высоким креплением прицепа |
| RR WAV | Стеклоочиститель заднего стекла |
| РУКОЯТКА | Переключатель сцепления. Переключатель НСБУ |
| HAZLP | Аварийные огни |
| ВЕЧ МСЛ | Автомобильный центр с высоким креплением |
| ХТД МИР | Зеркало с подогревом |
| СТОП ЛП | Стоп-сигналы |
| TBC | Компьютер кузова грузовика |
1999, 2000, 2001, 2002

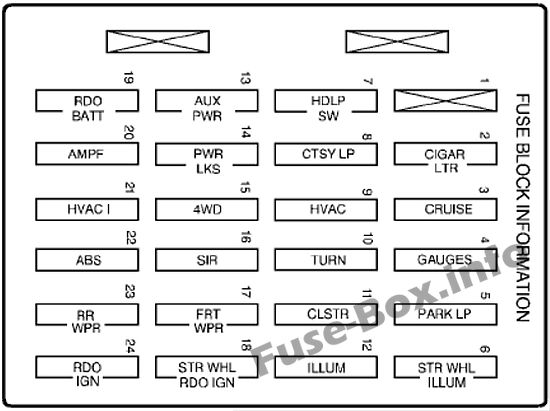

Приборная доска
| № | Схема |
|---|---|
| A | Не используется |
| B | Не используется |
| 1 | Не используется |
| 2 | Прикуриватель, разъем канала передачи данных |
| 3 | Модуль и переключатель круиз-контроля, модуль управления кузовным оборудованием, подогрев сидений |
| 4 | Приборы, модуль управления кузовным оборудованием, панель установки в рассрочку |
| 5 | Габаритные огни, переключатель стеклоподъемников, блок управления кузовным оборудованием, лампа пепельницы |
| 6 | Радиоуправление на руле |
| 7 | Переключатель фар, блок управления кузовным оборудованием, реле фар |
| 8 | Лампы освещения салона, защита от разрядки аккумулятора |
| 9 | Головка управления HVAC (ручная) |
| 10 | Сигнал поворота |
| 11 | Комбинация приборов, модуль управления двигателем |
| 12 | Внутреннее освещение |
| 13 | Вспомогательная мощность |
| 14 | Силовые замки Мотор |
| 15 | Переключатель 4WD, органы управления двигателем (VCM, PCM, трансмиссия) |
| 16 | Дополнительные надувные удерживающие устройства |
| 17 | Передний стеклоочиститель |
| 18 | Радиоуправление на руле |
| 19 | Радио, Аккумулятор |
| 20 | Усилитель |
| 21 | HVAC (ручной), HVAC I (автоматический), датчики HVAC (автоматический) |
| 22 | Антиблокировочная система тормозов |
| 23 | Задний стеклоочиститель |
| 24 | радио, зажигание |

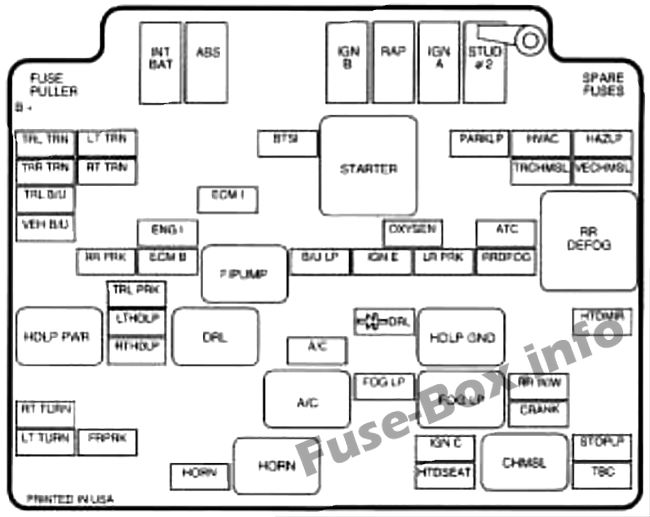

Моторного отсека
| Name | Схема |
|---|---|
| TRL TRN | Левый поворот трейлера |
| ТРН ТРН | Прицеп правый поворот |
| ТРЛ Б/У | Фонари заднего хода прицепа |
| ВЭХ Б/У | Фонари заднего хода автомобиля |
| ПОВОРОТ РТ | Передний правый указатель поворота |
| LT ПОВОРОТ | Левый указатель поворота спереди |
| HDLP ж/б | Не используется |
| ЛТ РНН | Левый указатель поворота сзади |
| РТ РН | Задний указатель правого поворота |
| РР ПРК | Правые задние габаритные огни |
| ТРЛ ПРК | Лампы для парковки трейлеров |
| LT HDLP | Левая фара |
| РТ HDLP | Правая фара |
| ФР ПРК | Передние стояночные огни |
| ИНТ БАТ | Питание блока предохранителей I/P |
| РУС I | Датчики/соленоиды двигателя, MAF, CAM, PURGE, VENT |
| ЭБУ В | Модуль управления двигателем, модуль топливного насоса, давление масла |
| ABS | Антиблокировочная тормозная система |
| ЕСМ I | Форсунки модуля управления двигателем |
| A/C | Кондиционирование воздуха |
| В/В ПМП | Не используется |
| HORN | Horn |
| BTSI | Блокировка переключения передач и тормоза |
| Б/У ЛП | Задние лампы |
| IGN Б | Подача колонки, IGN 2, 3, 4 |
| RAP | Сохраненная мощность аксессуаров |
| ЛД ЛЕВ | Не используется |
| ОКСИСЕН | Датчик кислорода |
| ИГН Э | Двигатель |
| МИР/ЛКС | Зеркала, Дверные замки |
| ФОГ ЛП | Противотуманные фары |
| IGN А | Запуск и зарядка IGN 1 |
| ШПИЛЬКА №2 | Подача аксессуаров, электрический тормоз |
| ПАР КЛП | Парковочные огни |
| ЛР ПРК | Левые задние габаритные огни |
| ИГН С | Соленоид стартера, топливный насос, PRNDL |
| СИДЕНЬЕ | Сиденье с подогревом |
| HVAC | Система вентиляции и кондиционирования |
| ТРЧМСЛ | Стоп-сигнал с высоким креплением в центре прицепа |
| РР ДФОГ | Задний обогреватель |
| TBC | Компьютер кузова грузовика |
| РУКОЯТКА | Переключатель сцепления, переключатель NS BU |
| HAZLP | Аварийные огни |
| ВЕЧМСЛ | Стоп-сигнал по центру автомобиля |
| HTDMIR | Зеркало с подогревом |
| ATC | Раздаточная коробка (полный привод) |
| СТОПЛП | Стоп-сигналы |
| РР Ж/Ж | Стеклоочиститель заднего стекла |
2003, 2004, 2005

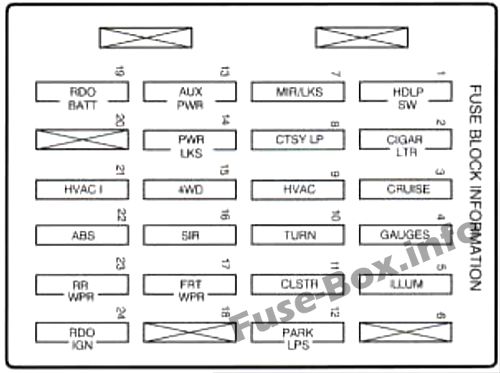

Приборная доска
| № | Схема |
|---|---|
| A | Не используется |
| B | Не используется |
| 1 | Не используется |
| 2 | Прикуриватель, разъем канала передачи данных |
| 3 | Модуль и переключатель круиз-контроля, модуль управления кузовным оборудованием, подогрев сидений |
| 4 | Приборы, блок управления кузовным оборудованием, приборная панель |
| 5 | Габаритные огни, переключатель стеклоподъемников, блок управления кузовным оборудованием, лампа пепельницы |
| 6 | Радиоуправление на руле |
| 7 | Переключатель фар, блок управления кузовным оборудованием, реле фар |
| 8 | Лампы освещения салона, защита от разрядки аккумулятора |
| 9 | Головка управления отоплением, вентиляцией, воздушным охлаждением (ручная) |
| 10 | Сигнал поворота |
| 11 | Комбинация приборов, модуль управления двигателем |
| 12 | Внутреннее освещение |
| 13 | Вспомогательная мощность |
| 14 | Силовые замки Мотор |
| 15 | Переключатель 4WD, органы управления двигателем (VCM, PCM, трансмиссия) |
| 16 | Дополнительные ограничения |
| 17 | Передний стеклоочиститель |
| 18 | Радиоуправление на руле |
| 19 | Радио, Аккумулятор |
| 20 | Усилитель |
| 21 | Отопление, Вентиляция, Охлаждение Воздуха (Ручной), Отопление, Вентиляция, Охлаждение Воздуха (Автоматический), Датчики Отопления, Вентиляции, Охлаждения Воздуха (Автоматический) |
| 22 | Антиблокировочная система тормозов |
| 23 | Задний стеклоочиститель |
| 24 | радио, зажигание |
Моторного отсека
| Name | Схема |
|---|---|
| TRL TRN | Левый поворот трейлера |
| ТРН ТРН | Прицеп правый поворот |
| ТРЛ Б/У | Фонари заднего хода прицепа |
| ВЭХ Б/У | Фонари заднего хода автомобиля |
| HDLP PWR | Мощность фары |
| ПОВОРОТ РТ | Передний правый указатель поворота |
| LT ПОВОРОТ | Левый указатель поворота спереди |
| HDLP ж/б | Не используется |
| LTTRN | Левый указатель поворота сзади |
| РТ РН | Задний указатель правого поворота |
| РР ПРК | Правые задние габаритные огни |
| ТРЛПК | Лампы для парковки трейлеров |
| LTHDLP | Левая фара |
| RTHDLP | Правая фара |
| ФРПРК | Передние стояночные огни |
| ИНТ БАТ | Питание блока предохранителей приборной панели |
| РУС 1 | Датчики/соленоиды двигателя, MAF, CAM, PURGE, VENT |
| ЭБУ В | Модуль управления двигателем, модуль топливного насоса, давление масла |
| ABS | Антиблокировочная тормозная система |
| ЕСМ 1 | Форсунки модуля управления двигателем |
| F/НАСОС | Топливный насос |
| DRL | Дневные ходовые огни |
| A/C | Кондиционирование воздуха |
| HORN | Horn |
| В/В ПМП | Не используется |
| HORN | Horn |
| BTSI | Автоматическая система управления блокировкой переключения передач |
| Б/У ЛП | Резервные лампы |
| IGN Б | Подача колонки, зажигание 2, 3, 4 |
| СТАРТЕР | Стартер |
| RAP | Сохраненная мощность аксессуаров |
| ЛД ЛЕВ | Не используется |
| КИСЛОРОД | Датчик кислорода |
| ИГН Э | Двигатель |
| МИР/ЛКС | Зеркала, Дверные замки |
| ФОГ ЛП | Противотуманные фары |
| IGN А | Запуск и зарядка зажигания 1 |
| ШПИЛЬКА №2 | Подача аксессуаров, электрический тормоз |
| ПАРКЛП | Парковочные огни |
| ЛР ПРК | Левые задние габаритные огни |
| ПОДЪЕМНОЕ СТЕКЛО | Подъемное стекло |
| ИГН С | Соленоид стартера, топливный насос, PRNDL |
| HTDSEAT | Плиссированное сиденье |
| HVAC | Отопление, вентиляция, система воздушного охлаждения |
| ТРЧМСЛ | Стоп-сигнал с высоким креплением в центре прицепа |
| РРДФОГ | Задний обогреватель |
| TBC | Компьютер кузова грузовика |
| РУКОЯТКА | Переключатель сцепления, переключатель НСБУ |
| ЧМСЛ | Центральный верхний стоп-сигнал |
| HAZLP | Аварийные огни |
| ВЕЧМСЛ | Стоп-сигнал по центру автомобиля |
| RR DEFOG | Задний обогреватель |
| HTDMIR | Зеркало с подогревом |
| ATC | Раздаточная коробка (полный привод) |
| СТОПЛП | Стоп-сигналы |
| РР Ж/Ж | Стеклоочиститель заднего стекла |
