Предохранители и реле Chevrolet Blazer (2019-2022)

Схемы относятся к указанным годам и вариантам Chevrolet Blazer (2019-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.

Схема предохранителей Шевроле Блейзер 2019-2022 гг.

Схема предохранителей Шевроле Блейзер 2019-2022 гг.

Предохранители прикуривателя/розетки в Chevrolet Blazer Это автоматические выключатели №42 (Дополнительная розетка/Прикуриватель) в блоке предохранителей панели приборов и CB3 (Задняя дополнительная розетка) в блоке предохранителей в задней части салона.

Расположение блока предохранителей

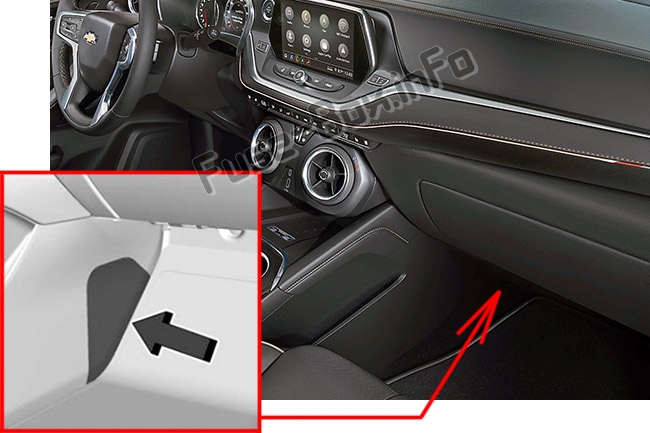

Приборная доска

Блок предохранителей находится внутри центральной консоли со стороны пассажира за крышкой.Приборная доска

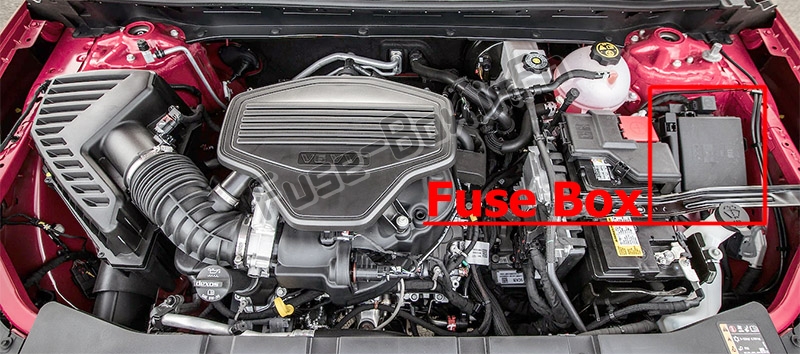

Моторного отсека

Моторного отсека

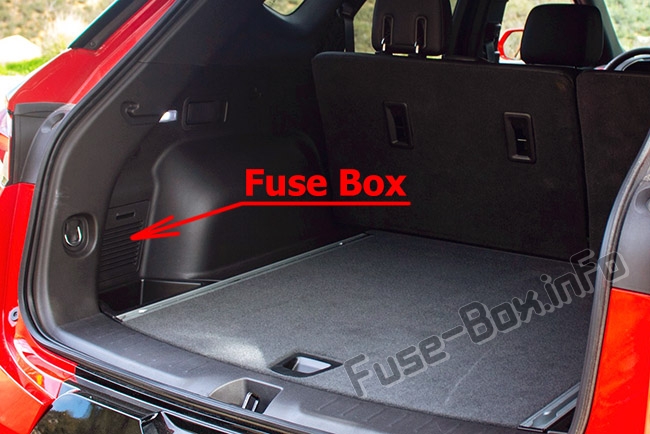

Задний отсек

Блок предохранителей расположен за панелью отделки со стороны водителя в заднем вещевом отсеке.Задний отсек

Схемы блока предохранителей

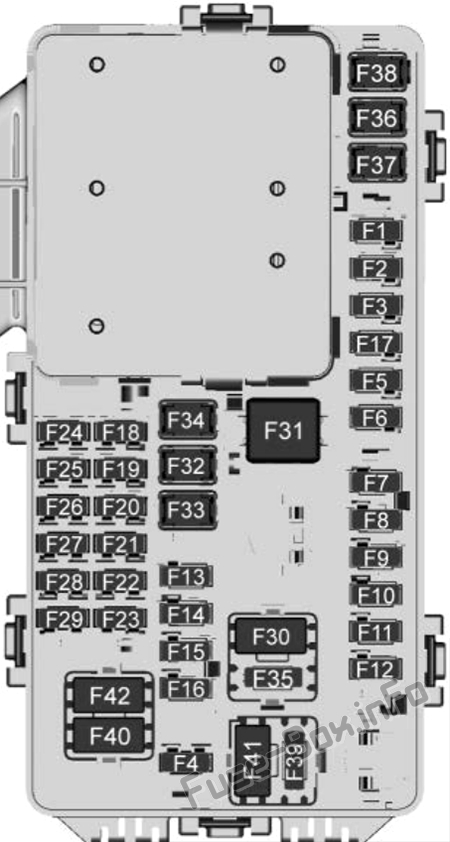

Приборная доска

Приборная доска

Назначение предохранителей и реле в панели приборов (2019, 2020, 2021, 2022)
№Применение
F1Блок управления кузовом 6
F2Диагностический канал/модуль центрального шлюза
F3Электрический замок рулевой колонки
F4Не используется
F5Не используется
F6Отопление, вентиляция, кондиционирование
F7Модуль управления кузовом 3
F8Не используется
F9Правое переднее сиденье с подогревом
F10Подушка безопасности/ремень безопасности
F11Не используется
F12Усилитель/Модуль управления шумом
F13Модуль управления кузовом 7
F14Левое переднее сиденье с подогревом
F15Не используется
F16Люк на крыше
F17Не используется
F18Комбинация приборов
F19Модуль управления кузовом 1
F20Развлекательная программа для пассажиров задних сидений
F21Блок управления кузовом 4
F22Информационно-развлекательная система USB для передачи данных/Aux-разъем
F23Блок управления кузовом 2
F24Зарядное устройство USB/ Беспроводная зарядка
F25Помощь при парковке
F26CIM (модуль интеграции связи)
F27Не используется
F28Отопление, вентиляция и кондиционирование воздуха/ Дисплей информационно-коммуникационной системы
F29Радио
F30Органы регулировки рулевого колеса
F312019: Передний вентилятор.
2020-2022: Электрический усилитель тормозов, модуль управления тормозами
F32инвертор переменного тока постоянного тока
F33Водительское сиденье с электроприводом
F34Пассажирское сиденье с электроприводом
F35Батарея питания IEC 1
F36Электроусилитель руля
F37Развлекательная система для пассажиров задних сидений/зарядка через USB/модуль беспроводной зарядки/дополнительная розетка/зажигалка
F38Блок управления кузовом 8
F39Не используется
F40 (СВ)Не используется
F41 (СВ)Не используется
F42 (СВ)Дополнительная розетка/прикуриватель

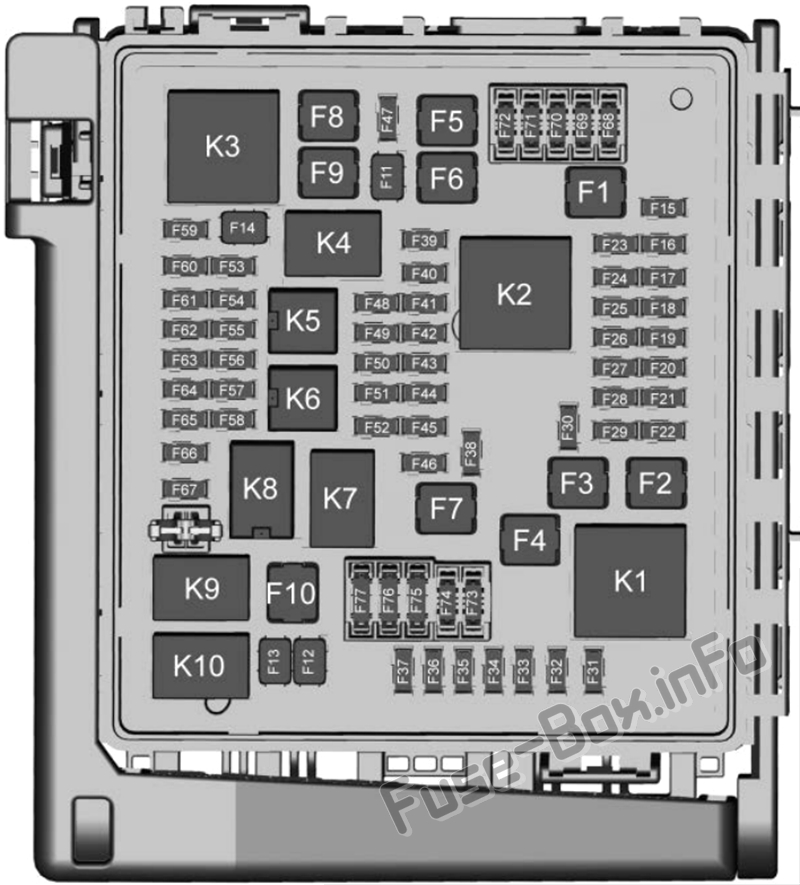

Моторного отсека

Моторного отсека

Назначение предохранителей и реле в моторном отсеке (2019, 2020, 2021, 2022)
№Применение
F1Насос антиблокировочной тормозной системы
F2Стартер 1
F3Трансформатор постоянного тока постоянного тока 1
F4Не используется
F5Трансформатор постоянного тока 2
F6Не используется
F72019: Электронный блок управления тормозами.
2020-2022: Передний вентилятор
F8Стартер 3
F9Не используется
F10Не используется
F11Не используется
F12Передний стеклоочиститель
F132020-2022: Стартер 2
F14Не используется
F15Задний стеклоочиститель
F16Не используется
F17Не используется
F18Не используется
F19Не используется
F20Не используется
F21Не используется
F22Электронный блок управления тормозом
F23Парковочные/прицепные фонари
F24Правый стоп-сигнал прицепа/поворотник
F252019-2021: Блокировка рулевой колонки
F26Не используется
F27Левый стоп-сигнал прицепа/поворотник
F28Не используется
F29Не используется
F30Насос омывателя
F312019-2021: Запасная/правая фара ближнего света
F32Левая фара ближнего света
F332019-2021: Шторка дальнего света/противотуманные фары
2022: Шторка фар дальнего света
F34Horn
F35Не используется
F362019-2021: Правая фара ближнего света/левая фара дальнего света
2022: правый ближний свет
F37Запасная/правая фара дальнего света
F382019-2021: Электродвигатель автоматического корректора фар
F39Модуль управления коробкой передач
F40Левая задняя шина, электрический центр/постоянный ток, зажигание постоянного тока
F41Приборный щиток
F42 Отопление, вентиляция и кондиционирование воздуха/запуск/запуск модуля центрального шлюза
F43 Отражающий световой индикатор
F44 Электронный блок управления тормозами/электрический усилитель тормозов/запуск/запуск
F45 Не используется
F46 Не используется
F47 Не используется
F48 Не используется
F49 Внутреннее зеркало заднего вида
F50 Модуль управления топливной системой/модуль зоны топливного бака работает/прокручивается
F51 Рулевое колесо с подогревом
F52Муфта кондиционера
F532022: Насос охлаждающей жидкости
F542019-2021: Насос охлаждающей жидкости
F55Не используется
F56Не используется
F57Модуль управления двигателем/зажигание
F58Модуль управления коробкой передач/зажигание
F59Аккумулятор модуля управления двигателем
F60Не используется
F61Датчик O2 1/ Aeroshutter/Датчик массового расхода воздуха
F62Модуль управления двигателем-нечетный
F63Датчик О2 2
F64Модуль управления двигателем-даже
F65Блок управления двигателем, трансмиссия 1
F66Блок управления двигателем, трансмиссия 2
F67Блок управления двигателем, трансмиссия 3
F68Не используется
F69Не используется
F70Не используется
F71Не используется
F72Не используется
F73Не используется
F74Не используется
F75Не используется
F76Не используется
F77Не используется
Реле
K1Стартер 1
K2Запустить/завести
K3Стартер 3
K4Не используется
K5Не используется
K62019-2021: Насос охлаждающей жидкости
K7Модуль управления двигателем
K8Кондиционирование воздуха
K9Не используется
K102019: Не используется.
2020-2022: Стартер 2

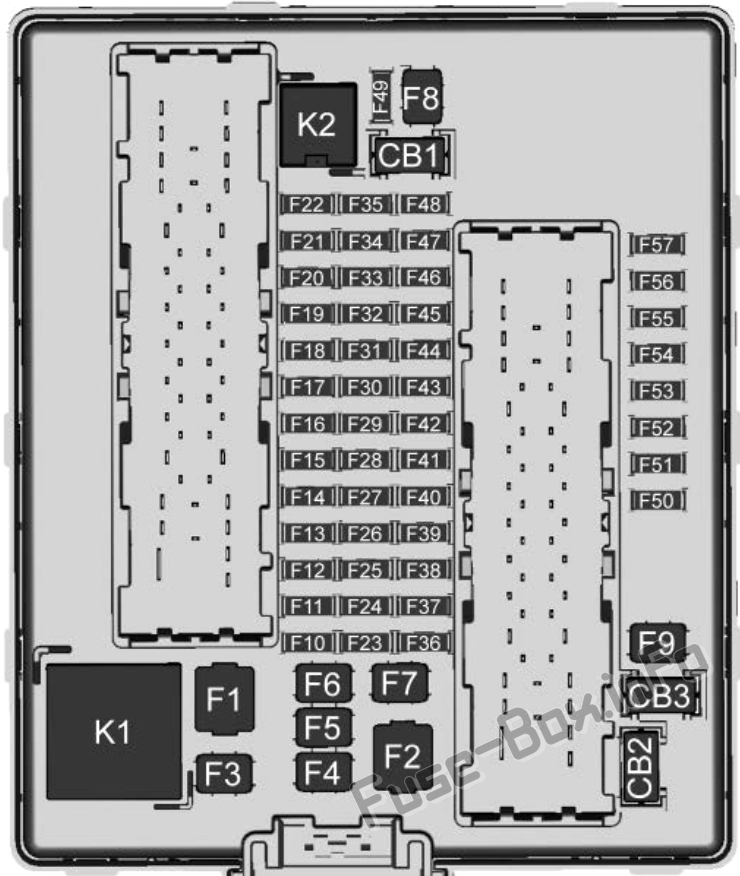

Задний отсек

Задний отсек

Назначение предохранителей и реле в задней части салона (2019, 2020, 2021, 2022)
№Применение
F1Не используется
F2Батарея прицепа
F3Не используется
F4Задний вентилятор
F5Управление задним приводом 1
F6Не используется
F7Правое окно
F8Обогрев заднего стекла
F9Левое окно
F10Не используется
F11Трейлер реверс
F12Не используется
F13Не используется
F14Не используется
F15Не используется
F16Не используется
F17Не используется
F18Не используется
F19Не используется
F20Дверь перчаточного ящика/ стоп-сигнал прицепа
F21Не используется
F22Не используется
F23Не используется
F24Не используется
F25Не используется
F26Тормоз прицепа
F27Вентилируемое сиденье водителя/поясничная опора
F28Пассивный вход/пассивный старт
F29Не используется
F30Канистра вентиляция
F31Не используется
F32Зеркала с подогревом
F33Не используется
F34Модуль задней двери
F35Модуль управления топливной системой/Модуль зоны топливного бака
F36Пассажирское вентилируемое сиденье/ Поясничная опора
F37Не используется
F38Оконный модуль
F39Задняя застежка
F40Модуль сиденья с памятью
F41Автоматический датчик присутствия
F42Не используется
F43Не используется
F44Не используется
F45Мотор задней подъемной двери
F46Задние сиденья с подогревом
F47Не используется
F48Не используется
F49Не используется
F50Не используется
F51Не используется
F52Управление задним приводом 2/ Модуль системы полуактивного демпфирования
F53видео
F54Расчет внешних объектов/оповещение о боковой слепой зоне
F55Не используется
F56Универсальный пульт/датчик дождя
F57Потолочная сигнализация/средство от кражи
CB1Не используется
CB2Не используется
CB3Задняя дополнительная розетка
K1Не используется
