Предохранители и реле Chevrolet Bolt EV (2016-2022)

Схемы относятся к указанным годам и вариантам Chevrolet Bolt EV (2016-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.

Схема предохранителей Chevrolet Bolt EV 2016-2022

Схема предохранителей Chevrolet Bolt EV 2016-2022

Предохранители прикуривателя (розетки) в Chevrolet Bolt являются предохранители F49 (дополнительный разъем) и F53 (дополнительная розетка) в блоке предохранителей панели приборов.

Блок предохранителей на приборной панели

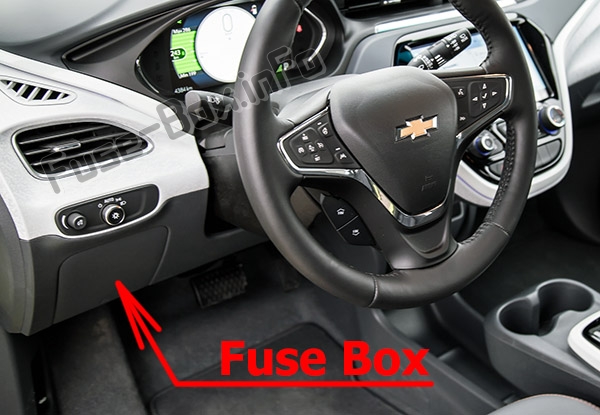

Расположение блока предохранителей

Блок предохранителей находится за крышкой с левой стороны приборной панели. Чтобы получить к нему доступ, откройте дверцу панели предохранителей, потянув ее наружу. Чтобы переустановить дверцу, сначала вставьте верхний язычок, а затем верните дверцу в исходное положение.Расположение блока предохранителей

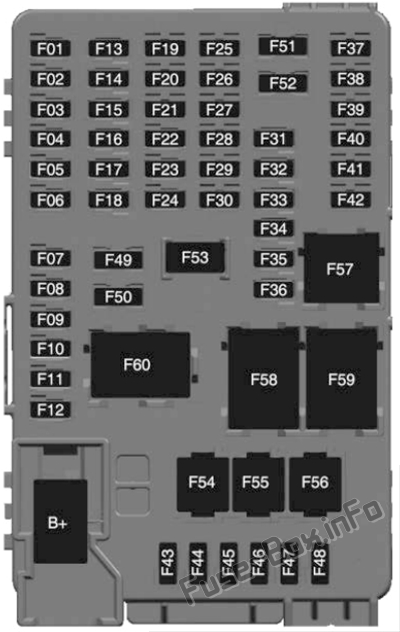

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в салоне
№Описание
F01Модуль обработки видео
F02Световой индикатор солнечного датчика
F03Оповещение о боковой слепой зоне
F04Пассивный вход, пассивный старт
F05CGM (модуль центрального шлюза)
F06Блок управления кузовом 4
F07Модуль управления кузовом 3
F08Блок управления кузовом 2
F09Модуль управления кузовом 1
F102017-2021: Интерфейсный модуль прицепа 1
2022: Полиция ССВ
F11Усилитель
F12Блок управления кузовом 8
F13Разъем канала передачи данных 1
F14Автоматическая помощь при парковке
F152017: Разъем канала передачи данных 2
2018-2021: Не используется
2022: Левая фара
F16Модуль одиночного инвертора мощности 1
F17Блок управления кузовом 6
F18Модуль управления кузовом 5
F19—
F20—
F21—
F22—
F23USB
F24Модуль беспроводной зарядки
F25Отраженный светодиодный дисплей оповещения
F26Рулевое колесо с подогревом
F272017-2018: Не используется
2019-2022: CGM 2 (модуль центрального шлюза)
F28Комбинация приборов 2
F292017-2021: Интерфейсный модуль прицепа 2
F302017-2020: Регулятор фар
F312017-2021: ОнСтар
2022: Платформа управления телеметрией (OnStar
F322017-2018: Не используется
2019-2021: Виртуальный датчик доступа
F33Модуль отопления, вентиляции и кондиционирования
F342017-2018: Не используется
2019-2021: Модуль виртуального доступа
2022: Дисплей систем отопления, вентиляции и кондиционирования воздуха/ интегрированная центральная консоль
F35Комбинация приборов 1
F362017-2021: Радио
2022: Модуль центрального стека
F37—
F38—
F39—
F40—
F41—
F42—
F43Модуль управления кузовом 7
F44Сенсорно-диагностический модуль
F45Модуль фронтальной камеры
F46Модуль управления интеграцией автомобиля
F47Один модуль силового инвертора 2
F482017-2020: Электроблокировка рулевой колонки
2022: Правая фара
F49Дополнительный домкрат
F50Управление на руле
F512017-2021: Подсветка кнопок на руле
F522017-2020: модуль дистанционного управления смартфоном
F53Вспомогательная розетка
F54—
F55Логистика
F562022: Полиция ССВ
Реле
F572022: Полиция ССВ
F58Реле логистики
F59—
F60Дополнительное/сохраненное вспомогательное силовое реле

Блок предохранителей в моторном отсеке

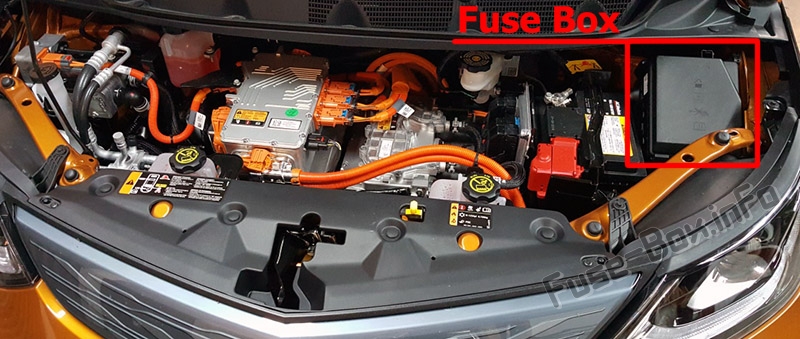

Расположение блока предохранителей

Чтобы открыть крышку, нажмите на защелки сбоку и сзади и потяните крышку вверх.Расположение блока предохранителей

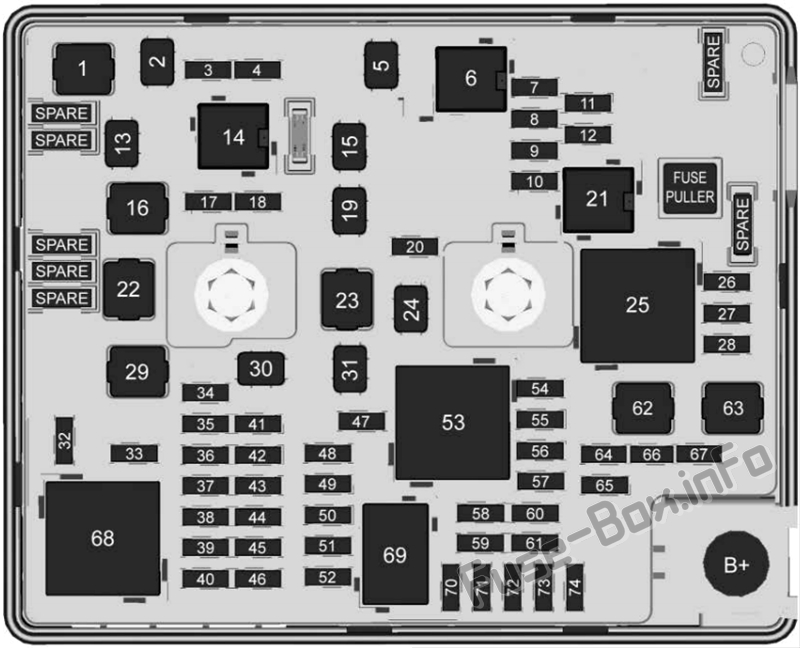

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке
№Описание
1—
2Задний стеклоподъемник
32022: Грузовой фонарь
4Аккумуляторная система накопления энергии 1
52022: водитель сиденья с электроприводом
72017-2021: Левая фара дальнего света
82017-2021: Правая фара дальнего света
92017-2021: Левая фара ближнего света
102017-2021: Правая фара ближнего света
11Horn
12—
13Драйвер мотора переднего стеклоочистителя
15Второй водитель мотора переднего стеклоочистителя
16Электронный блок питания блока управления тормозом
17Задний стеклоочиститель
18Задняя дверь
19Передний модуль сиденья
20Шайба
22Линейный силовой модуль
23Электродвигатель питания модуля управления тормозом
24Задний модуль сиденья
26Модуль управления диапазоном трансмиссии
27Аэрозатвор
28Вспомогательный масляный насос
29Источник усилителя электрического тормоза
30Передние электрические стеклоподъемники
31Внутрищитовой шинный электрический центр
32Обогрев заднего стекла
33Наружное зеркало заднего вида с обогревом
34Функция оповещения пешеходов
35—
36—
37Датчик тока
382017-2021: Датчик дождя
2022: Датчик влажности
39—
40Электрический усилитель тормозов (ECU)
41Модуль связи по линии электропередач
42Автоматическое (младенческое) обнаружение присутствия
43Переключатель окна
44Аккумуляторная система накопления энергии
45Модуль управления интеграцией автомобиля
462017-2021: Встроенный модуль управления шасси
2022: Интерфейсная плата переключателя передач
472017-2020: Корректировка фар
2022: Датчик влажности
482017-2021: Встроенный модуль управления шасси
2022: Интерфейсная плата переключателя передач
49Внутреннее зеркало заднего вида
50—
51Электрический тормозной усилитель
522017-2020: Задняя камера
54Модуль управления кондиционером
55Насос охлаждающей жидкости перезаряжаемой системы накопления энергии
56—
57Насос охлаждающей жидкости силовой электроники
58Модуль управления двигателем
592017-2020: Электроблокировка рулевой колонки
60Электрический обогреватель ОВКВ
61Встроенный зарядный модуль
62Модуль управления диапазоном передач 1
63Электрический вентилятор охлаждения
64Модуль управления двигателем
65Насос дополнительного отопителя
66Силовой агрегат
67Контроллер привода
70Модуль управления кондиционером
71—
72Модуль управления диапазоном трансмиссии
73Одиночный силовой инверторный модуль
74—
Реле
62017-2019: Не используется
2020-2022: функция оповещения пешеходов
14Задняя дверь
212017-2021: газоразрядная лампа
25Силовой агрегат
53Запустить/завести
68Обогрев заднего стекла
69Второй запуск / Кривошип
