Предохранители и реле Chevrolet Aveo T200 / T250, 2002-2011
Схемы относятся к указанным годам и вариантам Chevrolet Aveo T200 / T250, 2002-2011. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Оглавление
Chevrolet Aveo — выпускается General Motors с 2002 года. Aveo первого и второго поколения обозначается T200 и выпускался в 2003, 2004, 2005 годах. Далее, после рестайлинга, следующее поколение получило обозначения T250 и T255. Годы выпуска 2006, 2007, 2008, 2009, 2010 и 2011. Рассмотрим схемы и блоки предохранителей Шевроле Авео с подробным описанием всех перечисленных поколений, отдельно отметим предохранители, отвечающие за прикуриватель.

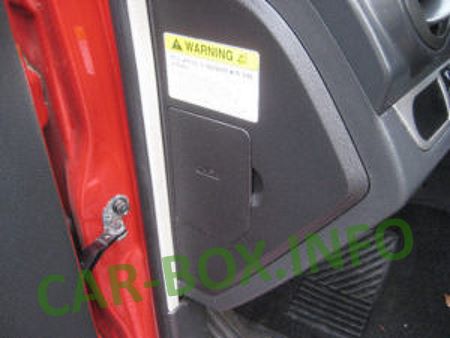

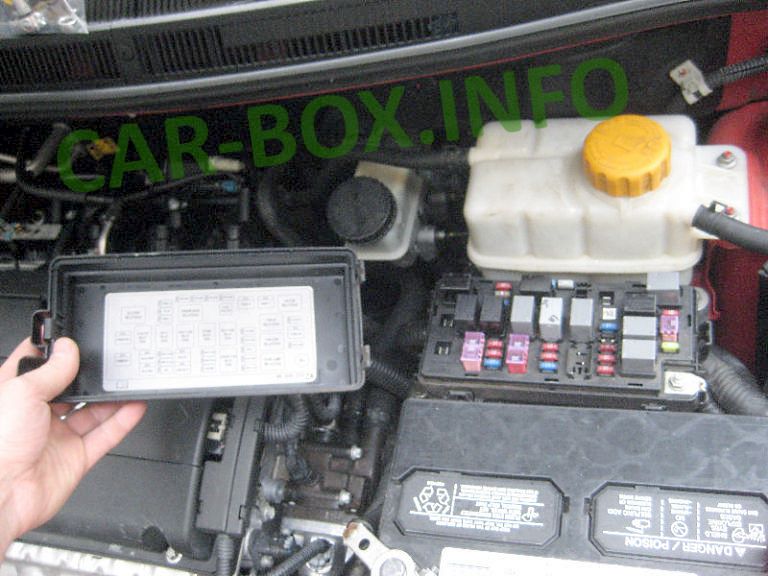

В этой модели, независимо от года выпуска, есть 2 блока предохранителей. Один находится в салоне в конце приборной панели с левой стороны. Второй находится под капотом в моторном отсеке, рядом с аккумуляторной батареей и закрыт защитной крышкой, которая крепится зажимами.
В пассажирском салоне

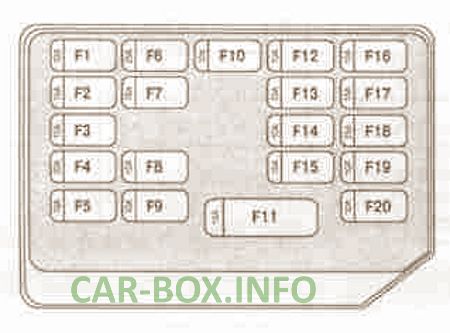

| Схема (T250, 2005-2011) | |
|---|---|
 | |
| Нет. | Описание |
| F1 | SDM |
| F2 | EMS1 |
| F3 | OBD |
| F4 | Люк |
| F5 | звуковой сигнал |
| F6 | щетка стеклоочистителя |
| F7 | стоп сигнал |
| F8 | задние противотуманные фары |
| F9 | электрическое зеркало |
| F10 | приборный щиток |
| F11 | аудиосистема / RKE |
| F12 | указатель поворота |
| F13 | зажигалка |
| F14 | внутреннее освещение |
| F15 | дверная лампа |
| F16 | EMS2 |
| F17 | аудиосистема / часы |
| F18 | обогреватель |
| F19 | фонарь заднего хода |
| F20 | зеркала с подогревом |

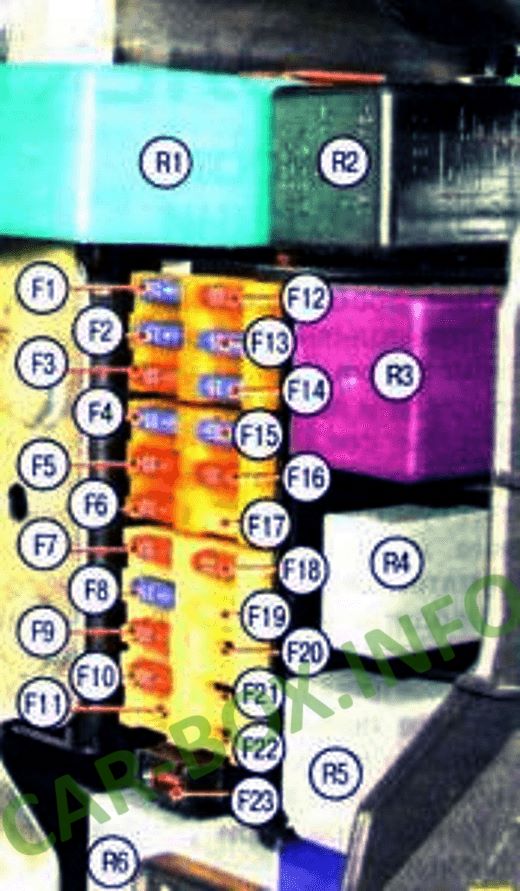

| Диаграмма (Т200, 2002-2008 гг.) | ||
|---|---|---|
 | ||
| Нет. | Описание | Амперы |
| F1 | Дополнительная розетка 12 В для внешних потребителей, прикуриватель | 15 |
| F2 | Предохранитель прикуривателя Aveo | 15 |
| F3 | Аудиосистема, часы | 10 |
| F4 | Лампа освещения в светлое время суток, часы, комбинация приборов, звуковая сигнализация (зуммер), иммобилайзер | 15 |
| F5 | Щиток приборов | 10 |
| F6 | Переключатель заднего фонаря, переключатель парковочного / нейтрального положения | 10 |
| F7 | Блок управления двигателем, блок управления автоматической коробкой передач | 10 |
| F8 | Система снабжения | 15 |
| F9 | Подушка безопасности (SRS) | 10 |
| F10 | Модуль контрольной лампы АБС | 10 |
| F11 | Запасной | |
| F12 | Звуковой сигнал, обогрев заднего стекла | 10 |
| F13 | Выключатель стоп-сигнала | 15 |
| F14 | Комбинация приборов, выключатель аварийной сигнализации | 15 |
| F15 | Блок управления охранной сигнализацией | 15 |
| F16 | Блок управления двигателем, блок управления автоматической коробкой передач | 10 |
| F17 | Стеклоочиститель и стеклоомыватель | 20 |
| F18 | Система зажигания | 10 |
| F19 | Выключатель вентилятора, выключатель кондиционера | 20 |
| F20 | Запасной | |
| F21 | Запасной | |
| F22 | Запасной | |
| F23 | Часы, аудиосистема | 10 |
| Нет. | Релейные модули | |
| R1 | Блок управления реле прерывателя | |
| R2 | Реле заднего противотуманного фонаря | |
| R3 | Реле омывателя. | |
| R4 | Реле прерывателя | |
| R5 | Повторение вентилятора кондиционера | |
| R6 | Реле стеклоочистителя | |
В моторном отсеке

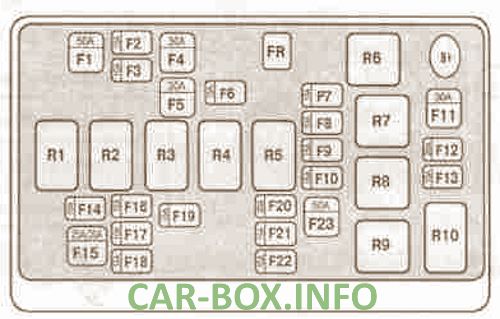

| Схема (T250, 2005-2011) | |
|---|---|
 | |
| Нет. | Расшифровка |
| F1 | Аккумулятор |
| F2 | левый стояночный свет |
| F3 | правый стояночный свет |
| F4 | стартер / зажигание 1 |
| F5 | компьютер кондиционер / зажигание 1 |
| F6 | световая сигнализация |
| F7 | правая фара ближнего света |
| F8 | левая фара ближнего света |
| F9 | передние противотуманные фары |
| F10 | дальний свет фар |
| F11 | вентилятор охлаждения с высокой скоростью |
| F12 | низкоскоростной вентилятор охлаждения |
| F13 | компьютерная система кондиционирования |
| F14 | электрические стеклоподъемники 2 |
| F15 | электрические стеклоподъемники 1 |
| F16 | топливный модуль (топливный насос) |
| F17 | блок управления двигателем |
| F18 | EMS1 |
| F19 | EMS2 |
| F20 | бронировать |
| F21 | бронировать |
| F22 | бронировать |
| F23 | АБС |
| R1 | реле топливного насоса |
| R2 | реле стеклоподъемника |
| R3 | реле габаритных огней |
| R4 | реле передних противотуманных фар |
| R5 | реле дальнего света |
| R6 | реле ближнего света |
| R7 | реле дальнего вентилятора |
| R8 | возле реле вентилятора |
| R9 | реле кондиционера |
| R10 | главное реле |
| FP | пинцет для замены предохранителей |

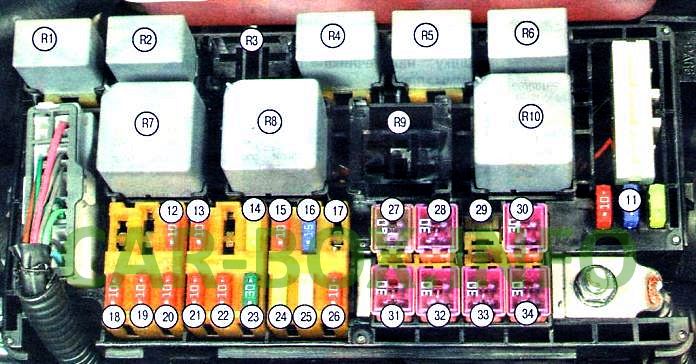

| Диаграмма (Т200, 2002-2008 гг.) | ||
|---|---|---|
 | ||
| Нет. | Описание | Амперы |
| 11 | Запасной | |
| 12 | Правая фара дальнего света | 10 |
| 13 | Левая фара дальнего света | 10 |
| 14 | Люк в крыше | 20 |
| 15 | Звуковой сигнал | 10 |
| 16 | Бензонасос | 15 |
| 17 | Противотуманные огни | 15 |
| 18 | Правая фара (дальний свет) | 10 |
| 19 | Левая фара (дальний свет) | 10 |
| 20 | Правая фара (ближний свет) | 10 |
| 21 год | Левая фара (ближний свет) | 10 |
| 22 | Интерьерный плафон | 10 |
| 23 | Стеклянный обогреватель | 30 |
| 24 | Фара | 20 |
| 25 | 25 | |
| 26 год | Муфта привода компрессора кондиционера | 10 |
| 27 | Антиблокировочная тормозная система (ABC) | 60 |
| 28 год | Вентилятор радиатора системы охлаждения двигателя | 30 |
| 29 | Главное реле | 20 |
| 30 | Стеклоподъемники | 30 |
| 31 год | Поклонник | 30 |
| 32 | Внутренний блок предохранителей | 30 |
| 33 | Система зажигания | 30 |
| 34 | тридцать | |
| R1 | Реле вентилятора системы охлаждения двигателя — низкая скорость | |
| R2 | Реле ближнего света | |
| R3 | Реле противотуманных фар | |
| R4 | Реле топливного насоса | |
| R5 | Реле компрессора кондиционера | |
| R6 | Реле освещения | |
| R7 | Реле дальнего света | |
| R8 | Реле стеклоподъемника | |
| R9 | Реле вентилятора / главное реле | |
| R10 | Реле вентилятора системы охлаждения двигателя — высокая скорость | |
