Предохранители и реле Шевроле Такума
Схемы относятся к указанным годам и вариантам Шевроле Такума. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Оглавление

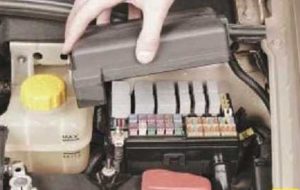

Блок предохранителей и реле в моторном отсеке Chevrolet Tacuma.
Расположен рядом с бачком с охлаждающей жидкостью.

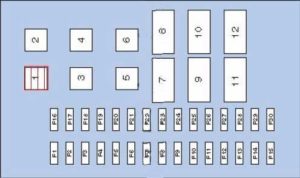

Расшифровка.
| 1 | Обогреватель заднего стекла |
|---|---|
| 2 | Реле системы управления двигателем |
| 3 | Реле электропривода стеклоподъёмников |
| 4 | |
| 5 | |
| 6 | Реле электродвигателя вентилятора отопителя |
| 7 | Реле габаритов |
| 8 | Реле фар |
| 9 | Реле звукового сигнала |
| 10 | Реле противотуманных фар |
| 11 | Реле электромагнитной муфты компрессора кондиционера |
| 12 | Реле топливного насоса |
| F1 | (30A) Цепи замка зажигания |
| F2 | (30A) Основные цепи зажигания |
| F3 | (40A) Электродвигатель вентилятора системы охлаждения |
| F4 | (30A) Электродвигатель вентилятора отопителя |
| F5 | (30A) Электронный блок управления двигателем |
| F6 | (40A) Блок предохранителей/реле приборной панели |
| F7 | (10A) Звуковой сигнал(ы) |
| F8 | (15A) Противотуманные фары |
| F9 | (10A) Сирена противоугонной системы |
| F10 | (10A) Лампы переднего левого габарита/заднего левого габарита |
| F11 | (10A) Лампы переднего правого габарита/заднего правого габарита |
| F12 | (10A) Ближний свет левой фары |
| F13 | (10A) Ближний свет правой фары |
| F14 | (10A) Дальний свет левой фары |
| F15 | (10A) Дальний свет правой фары |
| F16 | (20A) Подсветка комбинации приборов |
| F17 | (30A) Обогреватель заднего стекла |
| F18 | (30A) Электропривод стеклоподъемников |
| F19 | (30A) Электродвигатель вентилятора системы охлаждения |
| F20 | (50A/60A) Система ABS |
| F21 | (20Д) Фары |
| F22 | (10A) Система управления двигателем |
| F23 | (15Д) Топливный насос |
| F24 | (10A) Электромагнитная муфта компрессора кондиционера |
| F25 | (10A) Система управления двигателем |
| F26 | (15A) Система управления двигателем |
| F27 | (10A) Обогреватель зеркал заднего вида на дверях |
| F28 | (15A) Разъем питания дополнительного оборудования |
| F29 | (5A) Система управления двигателем |
| F30 | (15A) Подогреватель сидений |
Блок предохранителей в салоне шевроле такума
Расположен под панелью управления со стороны водителя за пластиковой крышкой.

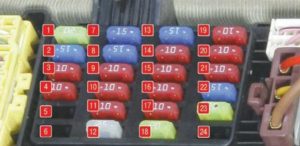

Назначение предохранителей chevrolet tacuma
| F1 | (20A) Люк |
|---|---|
| F2 | (15 A) Стоп-сигналы |
| F3 | (10A) Лампы освещения салона |
| F4 | (10A) Диагностический разъем (DLC) |
| F5 | — |
| F6 | — |
| F7 | (15A) Центральный замок |
| F8 | (15A) Аварийная сигнализация |
| F9 | (10A) Электронный блок управления КПП |
| F10 | (10A) Аудиосистема |
| F11 | (10A) Электропривод зеркал |
| F12 | (25A) Очистители и омыватели |
| F13 | (15A) Система управления двигателем |
| F14 | (10A) Фонарь(и) заднего хода |
| F15 | (10A) Система управления двигателем |
| F16 | (10A) Комбинация приборов |
| F17 | (10A) Вспомогательные цепи |
| F18 | (20A) кондиционер/отопитель |
| F19 | (10A/15A) Система SRS |
| F20 | (10A) Указатели поворота |
| F21 | (10A) |
| F22 | (15A) Аудиосистема |
| F23 | (15A) Прикуриватель |
| F24 | — |
