Предохранители и реле Chevrolet Epica (2000-2006)
Схемы относятся к указанным годам и вариантам Chevrolet Epica (2000-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Шевроле Эпика 2000-2006 гг.
Предохранители прикуривателя (розетки) в Chevrolet Epica расположены в блоке предохранителей приборной панели (см. предохранители «LTR» (прикуриватель) и «ХТД/СИДЕНЬЕ» (нагревательный коврик, розетка питания для аксессуаров)).
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

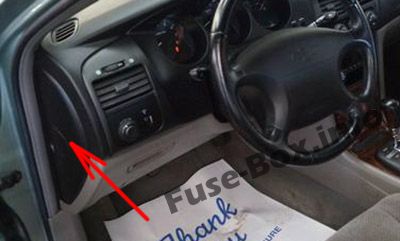

Расположение блока предохранителей
Он расположен со стороны водителя на панели приборов, за крышкой.

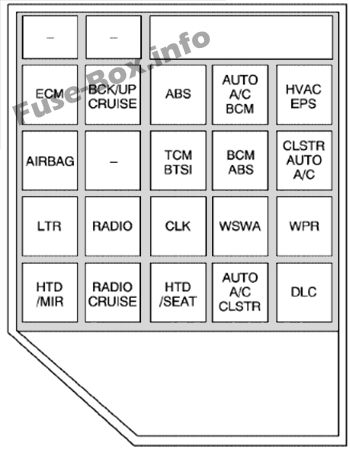

Схема блока предохранителей (2001-2004 гг.)
| Name | Применение |
|---|---|
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| ECM | Главное реле двигателя, реле топливного насоса, модуль управления двигателем (ECM) |
| ЗАДНИЙ/ВВЕРХ КРУИЗ | Выключатель фонаря заднего хода, круиз-контроль |
| ABS | Электронный модуль управления тормозной системой (EBCM), аналого-цифровой преобразователь |
| АВТО КОНДИЦИОНЕР BCM | Автоматический контроль температуры, реле компрессора кондиционера, блок управления кузовным оборудованием (BCM) |
| ОВиК ЭПС | Кондиционер с ручным управлением, электронный усилитель руля (EPS), ОВиК ЭПС |
| ВОЗДУШНАЯ ПОДУШКА | Модуль датчиков и диагностики (SDM) |
| ПУСТОЙ | Не используется |
| ТКМ БТИ | Модуль управления коробкой передач (TCM), блокировка переключения передач с тормозом/блокировка переключения передач с автоматической коробкой передач (BTSI) |
| АБС | Блок управления кузовным оборудованием (BCM), антиблокировочная тормозная система (ABS) |
| CLSTR АВТО КОНДИЦИОНЕР | Комбинация приборов, автоматический контроль температуры. Дневные ходовые огни (ДХО) |
| LTR | Прикуриватель, лампа в перчаточном ящике |
| РАДИО | Радио |
| CLK | Часы, купольная лампа, блокировка ключей |
| WSWA | Омыватель ветрового стекла |
| WPR | щетка стеклоочистителя |
| HTD/МИР | Наружное зеркало заднего вида (OSRVM), переключатель обогревателя заднего стекла |
| РАДИО КРУИЗ | Положительное напряжение батареи радиоприемника, круиз |
| ХТД/СИДЕНЬЕ | Нагревательный мат, розетка для аксессуаров |
| АВТО КОНДИЦИОНЕР CLSTR | Автоматический контроль температуры, кластер |
| DLC | Разъем канала передачи данных (DLC) |

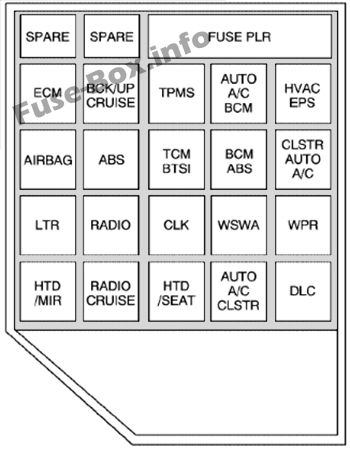

Схема блока предохранителей (2005-2006 гг.)
| Name | Применение |
|---|---|
| ЗАПАСНОЙ | Запасной |
| ЗАПАСНОЙ | Запасной |
| ПРЕДОХРАНИТЕЛЬ PLR | Съемник предохранителей |
| ECM | Главное реле двигателя: реле топливного насоса, модуль управления двигателем (ECM) |
| ЗАДНИЙ/ВВЕРХ КРУИЗ | Выключатель фонаря заднего хода, круиз-контроль |
| TPMS | Система контроля давления в шинах (опция) |
| АВТО КОНДИЦИОНЕР BCM | Автоматический контроль температуры, реле компрессора кондиционера, блок управления кузовным оборудованием (BCM) |
| ОВиК ЭПС | Кондиционер с ручным управлением, электроусилитель руля (EPS) (опция) |
| ВОЗДУШНАЯ ПОДУШКА | Модуль датчиков и диагностики (SDM) (опция) |
| ABS | Антиблокировочная тормозная система (опция) |
| ТКМ БТИ | Модуль управления коробкой передач (TCM), блокировка переключения передач с тормозом/блокировка переключения передач с автоматической коробкой передач (BTSI) |
| АБС | Блок управления кузовным оборудованием (BCM), антиблокировочная тормозная система (ABS) |
| CLSTR АВТО КОНДИЦИОНЕР | Комбинация приборов, автоматический контроль температуры, дневные ходовые огни (ДХО) |
| LTR | Прикуриватель, лампа в перчаточном ящике |
| РАДИО | Радио |
| CLK | Часы, купольная лампа, блокировка ключей |
| WSWA | Омыватель ветрового стекла |
| WPR | Стеклоочиститель |
| HTD/МИР | Наружное зеркало заднего вида (OSRVM), переключатель обогревателя заднего стекла |
| РАДИО КРУИЗ | Положительное напряжение батареи радиоприемника, круиз |
| ХТД/СИДЕНЬЕ | нагревательный мат. Дополнительная розетка |
| АВТО КОНДИЦИОНЕР CLSTR | Автоматический контроль температуры, кластер |
| DLC | Разъем канала передачи данных (DLC) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

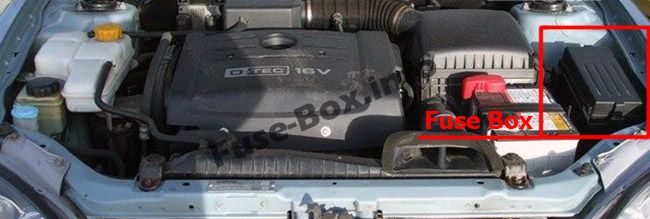

Расположение блока предохранителей
Он расположен в моторном отсеке, под крышкой.

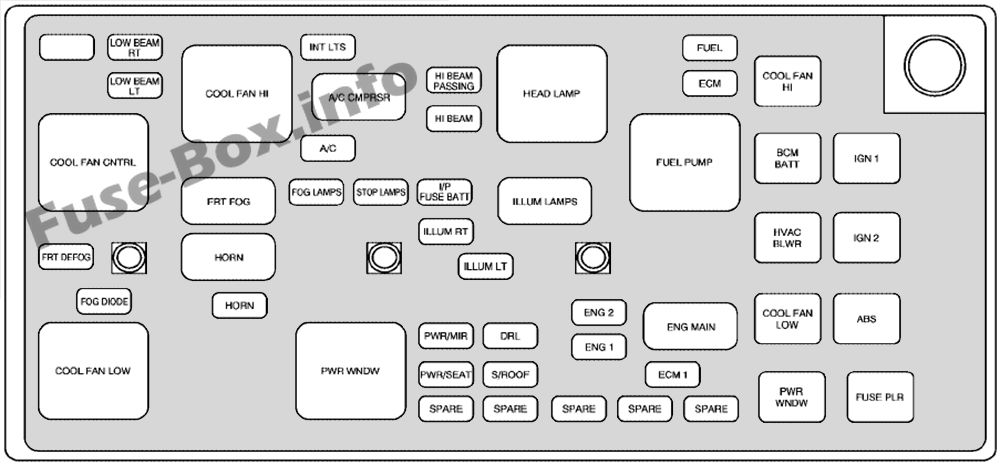

Схема блока предохранителей
| Name | Применение |
|---|---|
| ПУСТОЙ | Не используется |
| БЛИЖНИЙ ЛУЧ РТ | Ближний свет правой фары |
| БЛИЖНИЙ ЛУЧ LT | Ближний свет левой фары |
| INT LTS | Внутренняя лампа |
| A/C | Кондиционирование воздуха |
| ПРОХОЖДЕНИЕ ДАЛЬНЕГО ЛУЧА | Фара ближнего света |
| ДАЛЬНИЙ ЛУЧ | Фара дальнего света |
| FUEL | Топливный насос, разъем канала передачи данных (DLC) |
| ECM | Катушка зажигания |
| ХОЛОДНЫЙ ВЕНТИЛЯТОР ПРИВЕТ | Электрический вентилятор охлаждения, высокая скорость |
| БКМ БАТТ | Модуль управления кузовным оборудованием (BCM) |
| IGN 1 | Ключ зажигания (ACC : ВКЛ : СТАРТ) |
| ПРОТИВОТУМАННЫЕ ФАРЫ | Реле противотуманных фар |
| СТОП-ЛАМПЫ | Тормозной переключатель |
| I/P ПРЕДОХРАНИТЕЛЬ БАТАРЕИ | Блок предохранителей на приборной панели |
| ИЛЛУМ РТ | Освещение, правый стояночный фонарь |
| ФРТ ДЕФОГ | Передний обогреватель |
| ИЛЛУМ ЛТ | Левый стояночный фонарь |
| ОВКВ BLWR | Двигатель вентилятора |
| ИГН 2 | Ключ зажигания (ВКЛ. СТАРТ) |
| ТУМАННЫЙ ДИОД | Реле противотуманных фар |
| HORN | Horn |
| PWR/МИР | Силовое зеркало |
| DRL | Дневные ходовые огни |
| РУС 2 | Система регулируемой индукции форсунки (VIS): Электронная система рециркуляции отработавших газов (EEGR), Соленоид продувки адсорбера |
| РУС 1 | Датчик кислорода. Генератор. Модуль управления двигателем (ECM) |
| ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ НИЗКИЙ | Низкая скорость электрического вентилятора охлаждения |
| ABS | Электронный модуль управления тормозной системой (EBCM) |
| мощность/сиденье | Переднее сиденье с электроприводом |
| S/КРЫША | Люк на крыше |
| ЕСМ 1 | Модуль управления двигателем (ECM), модуль управления коробкой передач (TCM), главное реле двигателя |
| ЗАПАСНОЙ | Запасной |
| ЗАПАСНОЙ | Запасной |
| ЗАПАСНОЙ | Запасной |
| ЗАПАСНОЙ | Запасной |
| ЗАПАСНОЙ | Запасной |
| PWR WNDW | Стеклоподъемник |
| ПРЕДОХРАНИТЕЛЬ PLR | Съемник предохранителей |
| ХОЛОДНЫЙ ВЕНТИЛЯТОР ПРИВЕТ | Электрический вентилятор охлаждения, высокая скорость |
| Кондиционер CMPRSR | Компрессор кондиционера |
| НАЛОБНЫЙ ФОНАРЬ | Налобный фонарь |
| УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ ОХЛАЖДЕНИЯ | Управление электрическим вентилятором охлаждения |
| ФРТ ПРОТИВОТУМАННЫЙ | Передняя противотуманная фара |
| HORN | Horn |
| Реле: | |
| ЛАМПЫ ПОДСВЕТКИ | Задний фонарь |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ НИЗКИЙ | Низкая скорость электрического вентилятора охлаждения |
| PWR WNDW | Стеклоподъемник |
| ГЛАВНАЯ | Модуль управления двигателем (ECM), катушка зажигания |
