Предохранители и реле Chevrolet Cruze (J400, 2016-2019..)

Схемы относятся к указанным годам и вариантам Chevrolet Cruze (J400, 2016-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.

Расположение предохранителей Шевроле Круз 2016-2019…

Расположение предохранителей Шевроле Круз 2016-2019…

Предохранитель прикуривателя/розетки в Шевроле Круз предохранитель №F4 (Передняя розетка) в блоке предохранителей панели приборов.

Блок предохранителей на приборной панели

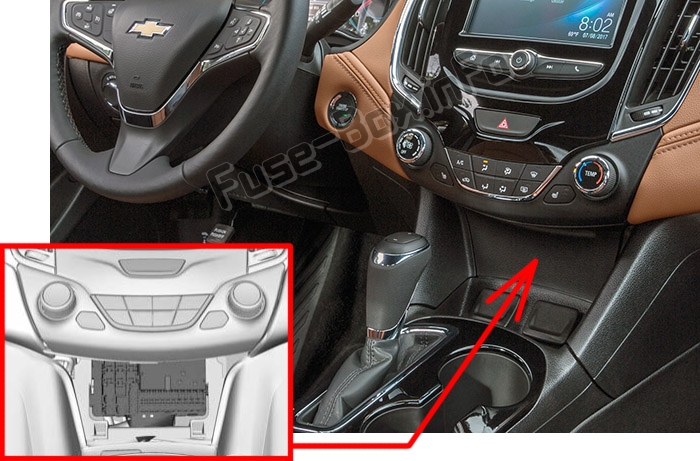

Расположение блока предохранителей

Он расположен за крышкой на центральной консоли под элементами управления HVAC.Расположение блока предохранителей

Чтобы получить доступ:
1) Откройте крышку, потянув за верхнюю часть;
2) Снимите нижний край крышки;
3) Снимите крышку.

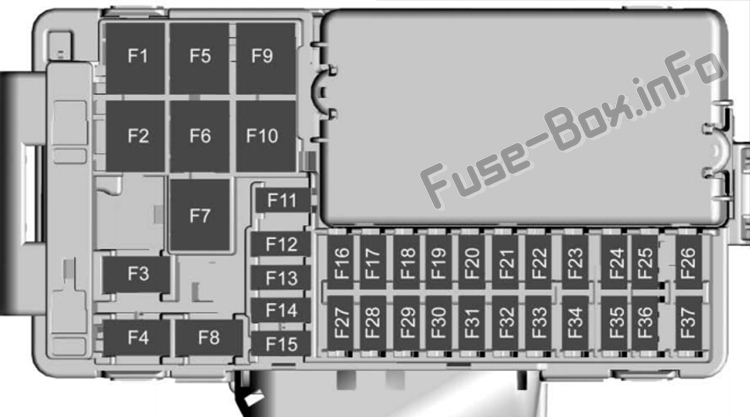

Схема блока предохранителей (2016-2019 гг.)

Схема блока предохранителей (2016-2019 гг.)

Назначение предохранителей в салонном блоке предохранителей
№Описание
F12016, 2018: Не используется.
2017: Задний правый стеклоподъемник
F2воздуходувка
F3Водительское сиденье с электроприводом
F4Передняя розетка
F52016, 2018, 2019: Не используется.
2017: Стеклоподъемник правый передний
F62016, 2018, 2019: Передние электрические стеклоподъемники
2017: Стеклоподъемник передний левый
F7Клапаны АБС
F8Модуль кибершлюза (CGM)
F9Блок управления кузовом 8
F102016, 2018, 2019: Задние электростеклоподъемники.
2017: Задний левый электростеклоподъемник
F11Люк на крыше
F12Блок управления кузовом 4
F13Подогрев передних сидений
F14Наружные зеркала заднего вида/ассистент удержания в полосе движения/автоматическое управление дальним светом фар
F15Модуль управления кузовом 1
F16Модуль управления кузовом 7
F17Блок управления кузовом 6
F18Модуль управления кузовом 3
F19Разъем канала передачи данных
F20Воздушная подушка
F21A/C
F22Освобождение багажника
F23Пассивный вход/пассивный старт
F242016-2017: Датчик присутствия ребенка справа спереди.
2018: Система обнаружения пассажиров.
2019: система AOS (автоматическое определение присутствия)
F25Подсветка переключателя на руле
F26Замок зажигания
F27Блок управления кузовом 2
F28Усилитель
F292016-2017: Не используется.
2018-2019: USB-зарядка
F30Подсветка рычага переключения передач
F31Задний стеклоочиститель
F322016-2018: Модуль управления коробкой передач (с функцией Stop/Start).
2019: Система виртуальных ключей
F33Беспроводная зарядка мобильного телефона/
Преобразователь постоянного тока в переменный
F34Помощь при парковке/Предупреждение о боковой слепой зоне/Информационно-развлекательная система/USB
F35OnStar
F36Дисплей/кластер
F37Радио

Блок предохранителей в моторном отсеке

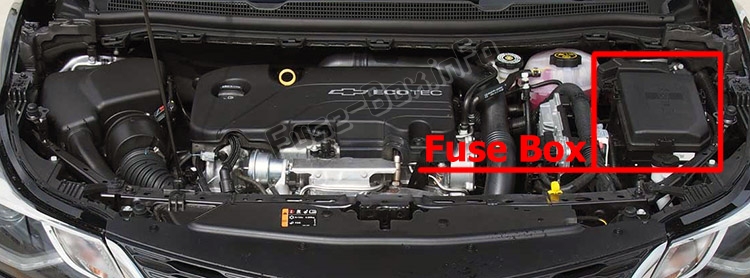

Расположение блока предохранителей

Расположение блока предохранителей

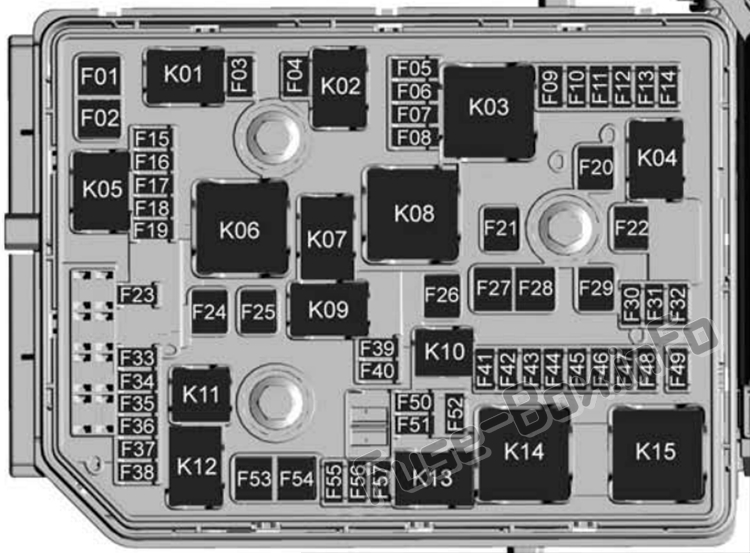

Схема блока предохранителей (2016-2019 гг.)

Схема блока предохранителей (2016-2019 гг.)

Назначение предохранителей и реле в моторном отсеке
№Описание
F01Стартер
F02Стартер
F03Датчик О2
F04Модуль управления двигателем
F052016-2018: Функции двигателя.
2019: Аэрозаслонка/Fuel flex
F06Модуль управления коробкой передач
F07Не используется
F08Модуль управления двигателем
F09A/C
F10Канистра вентиляция
F11Сиденья с подогревом
F12CGM-модуль
F132016-2018: Помпа после проварки/ Подогрев руля.
2019: Аэрозаслонка/Fuel flex
F14Дизельная трансмиссия NOx/CVT8
F15Датчик О2
F16Впрыск топлива
F17Впрыск топлива
F18Дизель NOx
F192016-2018: Дизельные NOx.
2019: Дизельный двигатель NOx/охлаждающая жидкость
F20Не используется
F212016-2018: Электрический стояночный тормоз.
2019: преобразователь постоянного/переменного тока
F22система АБС
F23Омыватель ветрового стекла/ Задних стекол
F24Не используется
F252016-2018: Подогрев дизельного топлива/ Подача вторичного воздуха.
2019: Подогрев дизельным топливом
F26Передача инфекции
F27Не используется
F28Не используется
F29Обогрев заднего стекла
F30Обогрев зеркал
F31Не используется
F32Дисплей LED/DC преобразователь/FPPM/электрический нагреватель/модуль кондиционера
F33Звуковой сигнал против кражи
F34Horn
F35Магистральная розетка
F36Правая фара дальнего света
F37Левая фара дальнего света
F38Не используется
F39Передние противотуманные фары
F40соленоид ВОЗДУХА
F41Переключаемый водяной насос/датчик воды в топливе
F42Ручная регулировка фар
F43Топливный насос
F44Внутреннее зеркало заднего вида/Камера заднего вида/Прицеп
F45Сплющенный руль
F46Кластер
F47Блокировка рулевой колонки
F48Задний стеклоочиститель
F49Не используется
F50Не используется
F51Не используется
F52Модуль управления двигателем/трансмиссией
F53Не используется
F54Стеклоочиститель
F552016-2018: Дизельные NOx.
2019: Не используется
F562016-2018: Аэрожалюзи.
2019: Не используется
F57Не используется
Реле
K01Стартер
K02Управление кондиционером
K03Функции двигателя
K042016-2017: Трансмиссия CVT8.
2018-2019: Не используется
K05Стартер
K06Подогрев дизельного топлива/ Подача вторичного воздуха
K07Правая фара ближнего света/правая фара дневного света
K08Передача инфекции
K09Дизель NOx
K10Топливный насос
K11—
K12Фары дальнего света
K13Левый дневной ходовой огонь/Левая фара ближнего света
K14Запустить/завести
K15Обогрев зеркал/обогрев заднего стекла/датчик противоугонной системы
K16Рог/Двойной рожок
K17Дизель NOx
K18Передние противотуманные фары
K19Насос после проварки/ Рулевое колесо с подогревом
K20Звуковой сигнал против кражи
K21Омыватель заднего стекла
K22Омыватель переднего стекла
K23Стеклоочиститель заднего стекла

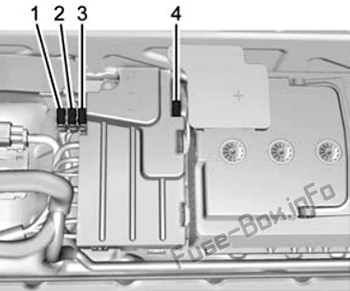

Дополнительные предохранители расположены возле аккумуляторной батареи автомобиля (2018, 2019)

Дополнительные предохранители расположены возле аккумуляторной батареи автомобиля (2018, 2019)

№Описание
12018: Модуль управления коробкой передач (только AT).
2019: Модуль управления двигателем
2Топливный насос
32018: Модуль управления двигателем.
2019: Модуль управления коробкой передач
4Источник питания
