Предохранители и реле Chevrolet Cruze (J300, 2008-2016)
Схемы относятся к указанным годам и вариантам Chevrolet Cruze (J300, 2008-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Шевроле Круз 2008-2016
Предохранители прикуривателя/розетки в Шевроле Круз являются предохранители №6 (прикуриватель — передний) и №7 (розетка питания аксессуаров — центральная консоль 1/2) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

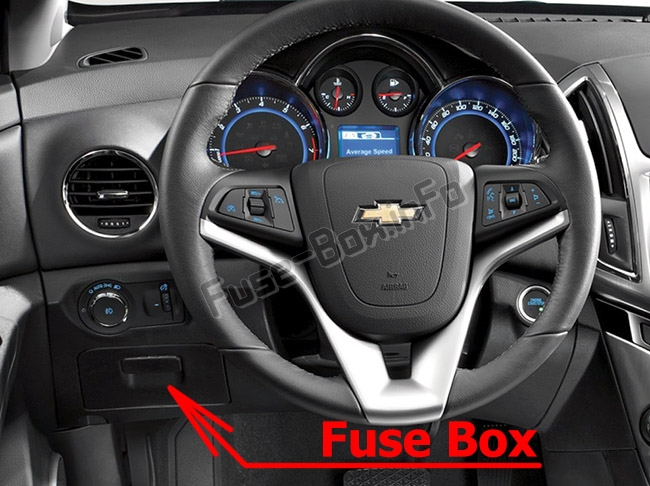

Расположение блока предохранителей
Находится в панели приборов (со стороны водителя), сзади под крышкой слева от руля.

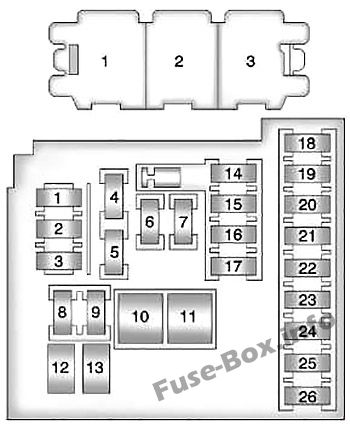

Схема блока предохранителей
| № | Описание | A |
|---|---|---|
| 1 | Модуль управления мобильным телефоном | 10 |
| 2 | Не используется | - |
| 3 | Модуль управления кузовом | 25 |
| 4 | Радио | 20 |
| 5 | Модуль управления системой помощи при парковке, звуковая сигнализация, многофункциональный переключатель на центральной консоли, дисплей | 7.5 |
| 6 | Прикуриватель - передний | 20 |
| 7 | Розетка питания для аксессуаров — центральная консоль 1/2 | 20 |
| 8 | Модуль управления кузовом | 30 |
| 9 | Модуль управления кузовом | 30 |
| 10 | Модуль управления кузовом | 30 |
| 11 | Модуль управления двигателем вентилятора | 40 |
| 12 | Не используется | - |
| 13 | Модуль управления подогревом сиденья | 25 |
| 14 | Разъем канала передачи данных, разъем для подачи масла | 7.5 |
| 15 | Модуль датчиков и диагностики надувных удерживающих устройств | 10 |
| 16 | Реле открывания крышки заднего отсека | 10 |
| 17 | Модуль управления HVAC / узел управления HVAC | 15 |
| 18 | Не используется | - |
| 19 | Не используется | - |
| 20 | Не используется | - |
| 21 | Приборный щиток | 15 |
| 22 | Замок зажигания/приемник дистанционного управления дверным замком | 2 |
| 23 | Модуль управления кузовом | 20 |
| 24 | Модуль управления кузовом | 20 |
| 25 | Модуль управления замком рулевой колонки | 20 |
| 26 | Не используется | - |
| Реле: | ||
| 1 | Открытие крышки заднего отсека | |
| 2 | Реле логистического режима 1 | |
| 3 | Вспомогательное силовое реле |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

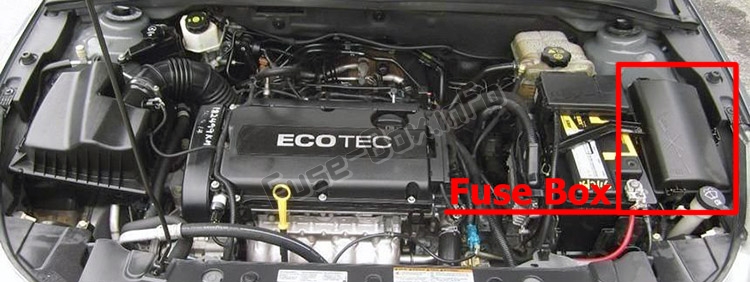

Расположение блока предохранителей
Он расположен в моторном отсеке, под крышкой.

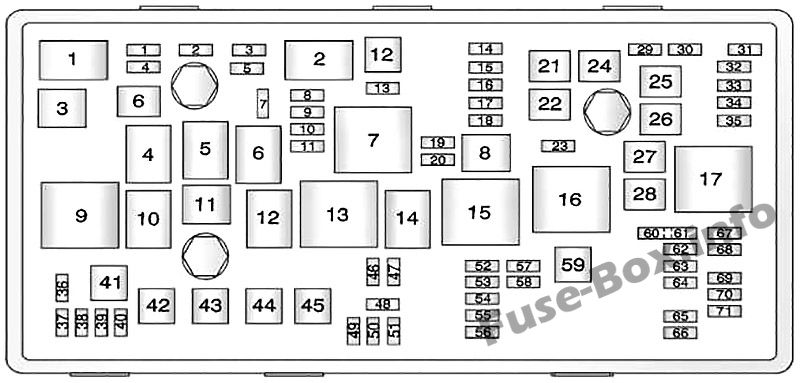

Схема блока предохранителей
| № | Описание | A |
|---|---|---|
| 1 | Модуль управления коробкой передач | 15 |
| 2 | Модуль управления двигателем | 15 |
| 3 | Не используется | - |
| 5 | Модуль управления коробкой передач, модуль управления двигателем, датчик массового расхода воздуха/температуры воздуха на впуске, датчик скорости на выходе | 15 |
| 6 | Реле стеклоочистителей | 30 |
| 7 | Не используется | - |
| 8 | Топливные форсунки | 15 |
| 9 | Катушка зажигания, топливные форсунки | 15 |
| 10 | Модуль управления двигателем, датчик выходной скорости | 15 |
| 11 | Датчики кислорода с подогревом | 10 |
| 12 | Пусковой двигатель | 30 |
| 13 | Электромагнитный клапан вентиляции адсорбера (EVAP) | 7.5 |
| 14 | Не используется | - |
| 15 | Не используется | - |
| 16 | Датчик качества воздуха | 7.5 |
| 17 | Модуль датчиков и диагностики надувных удерживающих устройств | 5 |
| 18 | Модуль управления топливным насосом | 10 |
| 19 | Не используется | - |
| 20 | Реле топливного насоса | 20 |
| 21 | Двигатели для окон, передняя дверь | 30 |
| 22 | Не используется | - |
| 23 | Не используется | - |
| 24 | Двигатели для окон, передняя дверь | 30 |
| 25 | Не используется | - |
| 26 | Электронный модуль управления тормозной системой (EBCM) | 40 |
| 27 | Приемник дистанционного управления дверным замком | 30 |
| 28 | Задняя антизапотевающая сетка | 40 |
| 29 | Не используется | - |
| 30 | Электронный модуль управления тормозной системой (EBCM) | 15 |
| 31 | Модуль управления кузовом | 20 |
| 32 | Модуль управления кузовом | 20 |
| 33 | Модуль управления подогревом сиденья | 30 |
| 34 | Модуль управления люком | 25 |
| 35 | Аудио усилитель | 30 |
| 36 | Не используется | - |
| 37 | Фара - Правый дальний свет | 10 |
| 38 | Фара — левый дальний свет | 10 |
| 39 | Не используется | - |
| 40 | Не используется | - |
| 41 | Не используется | - |
| 42 | Реле вентилятора системы охлаждения, электродвигатель вентилятора системы охлаждения | 20/30 |
| 43 | Не используется | - |
| 44 | Не используется | - |
| 45 | Реле высокой скорости охлаждающего вентилятора, двигатель охлаждающего вентилятора | 30/40 |
| 46 | Реле вентилятора охлаждения | 10 |
| 47 | Датчики кислорода с подогревом, корпус дроссельной заслонки | 10 |
| 48 | Противотуманные фары, передние | 15 |
| 49 | Не используется | - |
| 50 | Не используется | - |
| 51 | Horn | 15 |
| 52 | Приборный щиток | 5 |
| 53 | Внутреннее зеркало заднего вида | 10 |
| 54 | Выключатель фар, дополнительный электрический обогреватель, модуль управления HVAC | 5 |
| 55 | Стеклоподъемники, передние, зеркальные переключатели | 7.5 |
| 56 | Насос омывателя ветрового стекла | 15 |
| 57 | Модуль управления замком рулевой колонки | 15 |
| 58 | Не используется | - |
| 59 | Подогреватель топлива | 30 |
| 60 | Наружные зеркала заднего вида | 7.5 |
| 61 | Не используется | - |
| 62 | Реле муфты компрессора кондиционера, муфта компрессора кондиционера | 10 |
| 63 | Не используется | - |
| 64 | Модуль датчиков и диагностики надувных удерживающих устройств | 5 |
| 65 | Не используется | - |
| 66 | Не используется | - |
| 67 | Модуль управления топливным насосом | 20 |
| 68 | Не используется | - |
| 69 | Модуль управления кузовом | 5 |
| 70 | Датчик дождя | 5 |
| 71 | Не используется | - |
| Реле | ||
| 1 | Муфта компрессора кондиционера | |
| 2 | Стартер | |
| 3 | Охлаждающий вентилятор | |
| 4 | Регулятор скорости стеклоочистителя | |
| 5 | Стеклоочиститель | |
| 6 | Не используется | |
| 7 | Силовой агрегат | |
| 8 | Топливный насос | |
| 9 | Охлаждающий вентилятор, средняя скорость 1 | |
| 10 | Охлаждающий вентилятор, средняя скорость 2 | |
| 11 | Не используется | |
| 12 | Регулятор скорости охлаждающего вентилятора (или в блоке реле - под капотом) | |
| 13 | Реле высокой скорости вентилятора охлаждения | |
| 14 | Не используется | |
| 15 | Главное реле зажигания | |
| 16 | Реле подогревателя топлива | |
| 17 | Обогрев заднего стекла | |
| Необслуживаемое реле (печатная плата (PCB)): | ||
| - | Реле звукового сигнала | |
| - | Реле насоса омывателя ветрового стекла | |
| - | Реле передних противотуманных фар | |
| - | Реле дальнего света фар |
Блок предохранителей двигателя
Блок предохранителей двигателя

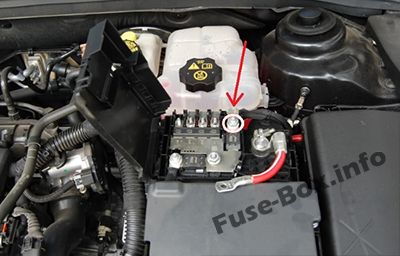

Он расположен на клемме аккумулятора.

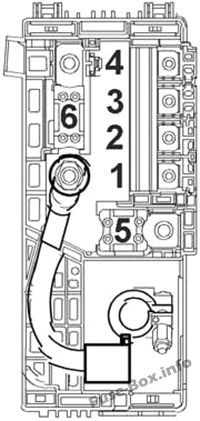

| № | Описание | A |
|---|---|---|
| 1 | Блок предохранителей — приборная панель | 100 |
| 2 | Блок предохранителей — приборная панель | 100 |
| 3 | Рулевое управление с электроусилителем (EPS) (NJ1) | 80 |
| 4 | Не используется | - |
| 5 | Блок предохранителей — дополнительный аккумулятор | 250 |
| 6 | Пусковой двигатель | 250/500 |
| № | Описание | A |
|---|---|---|
| 5 | Модуль управления свечами накаливания | 80 |
| 6 | Дополнительный электрический обогреватель | 100 |
| 7 | Не используется | - |
| 8 | Не используется | - |

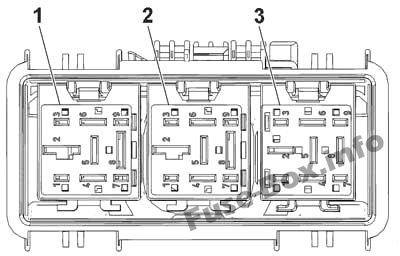

Релейная коробка
Релейная коробка
| № | Реле |
|---|---|
| 1 | Реле средней скорости левого вентилятора охлаждения |
| 2 | Реле управления скоростью вентилятора охлаждения 2 |
| 3 | Реле средней скорости правого вентилятора охлаждения |
