Предохранители и реле Chevrolet Corvette (C8, 2020-2022)
Схемы относятся к указанным годам и вариантам Chevrolet Corvette (C8, 2020-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Схема предохранителей Шевроле Корвет 2020-2022 гг.
Оглавление
Блок предохранителей приборной панели
Блок предохранителей приборной панели

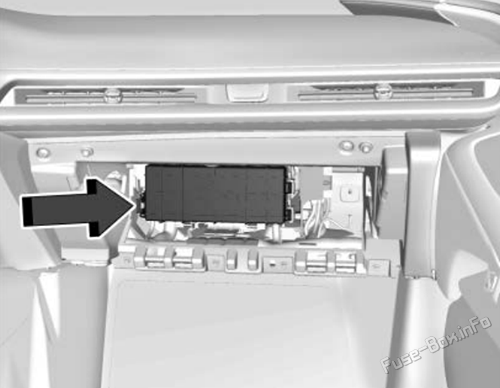

Расположение блока предохранителей
Блок предохранителей панели приборов находится за перчаточным ящиком. Доступ к перчаточному ящику можно получить, разблокировав дверной демпфер и нажав на ось, чтобы освободить кольцо демпфера. Потяните боковые стенки ящика для перчаток, чтобы освободить дверные упоры. Затем поворачивайте дверь до тех пор, пока крюки петли не освободятся от штифта петли.
Схема блока предохранителей

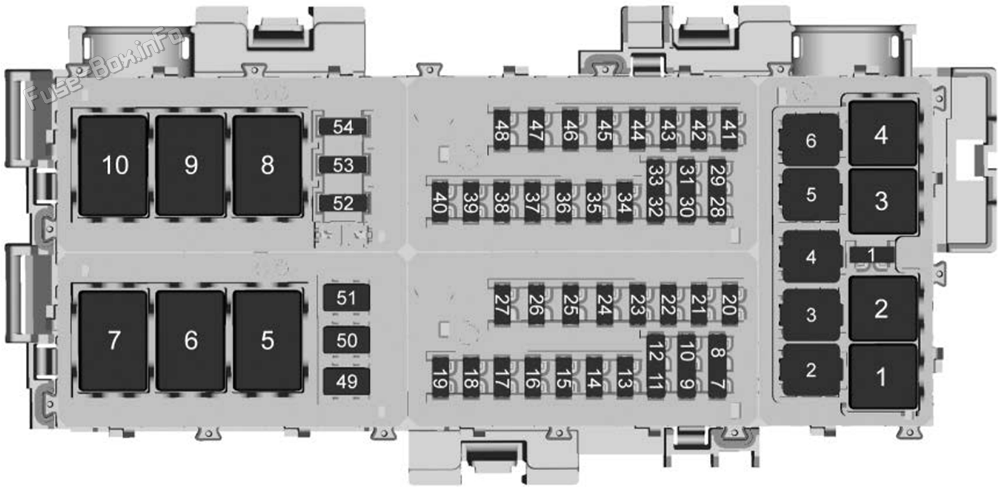

Версия 1

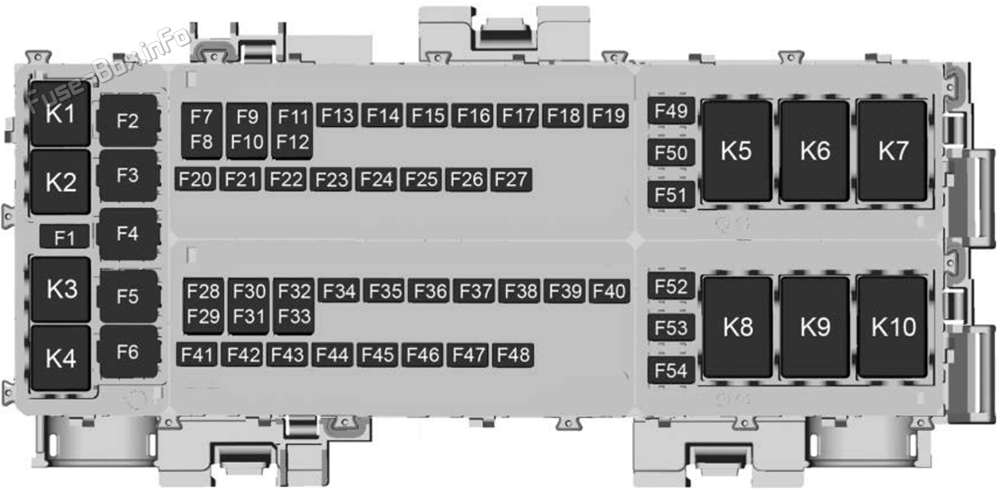

Версия 2
| № | Применение |
|---|---|
| 1 | - |
| 2 | Передний стеклоочиститель |
| 3 | Охлаждающий вентилятор 1 |
| 4 | - |
| 5 | Охлаждающий вентилятор 2 |
| 6 | Передний вентилятор |
| 7 | Фронтальный подъемник/ автоматический контроль уровня |
| 8 | Модуль платы интерфейса переключателя передач |
| 9 | - |
| 10 | Дисплей IP-кластер/ HVAC/ модуль центрального стека |
| 11 | USB |
| 12 | - |
| 13 | - |
| 14 | Бардачок |
| 15 | - |
| 16 | - |
| 17 | Дистанционный исполнительный механизм |
| 18 | Освобождение переднего багажника |
| 19 | Интеллектуальный датчик батареи |
| 20 | Модуль наружного освещения 1 |
| 21 | Модуль наружного освещения 3 |
| 22 | Модуль наружного освещения 4 |
| 23 | Блок управления кузовом 2 |
| 24 | Модуль наружного освещения 6 |
| 25 | Усилитель |
| 26 | Автоматическое определение присутствия/электрический стояночный тормоз |
| 27 | Модуль обработки видео |
| 28 | Правая фара |
| 29 | - |
| 30 | Модуль датчиков и диагностики / автоматическое определение присутствия людей |
| 31 | Модуль управления кузовом 1 |
| 32 | Модуль блокировки колонны |
| 33 | Подключение канала передачи данных/модуль беспроводной зарядки |
| 34 | Телематика/Проекционный дисплей |
| 35 | Horn |
| 36 | - |
| 37 | - |
| 38 | Насос передней мойки |
| 39 | Задняя дополнительная розетка |
| 40 | Регистратор данных о производительности/ модуль центрального стека |
| 41 | - |
| 42 | Защита от кражи |
| 43 | Левая фара |
| 44 | Модуль наружного освещения 2 |
| 45 | Модуль гидроусилителя рулевой колонки |
| 46 | Модуль управления кузовом 3 |
| 47 | Модуль наружного освещения 5 |
| 48 | Модуль наружного освещения 7 |
| 49 | Блок управления кузовом 4 |
| 50 | Передняя дополнительная розетка |
| 51 | - |
| 52 | Переключатель управления на рулевом колесе |
| 53 | Рулевое колесо с подогревом |
| 54 | - |
| Реле | |
| K1 | - |
| K2 | Бардачок |
| K3 | Horn |
| K4 | Передняя шайба |
| K5 | Сохраненная мощность аксессуара/аксессуар |
| K6 | Отпирание переднего багажника 1 |
| K7 | - |
| K8 | - |
| K9 | Отпирание переднего багажника 2 |
| K10 | щетка стеклоочистителя |

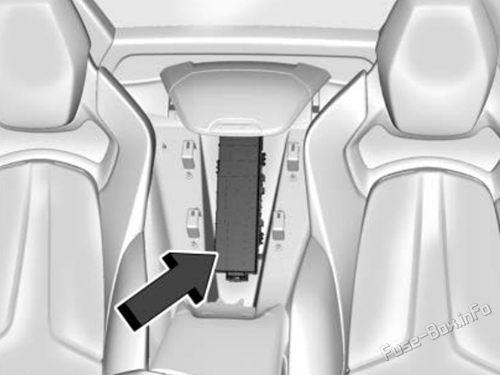

Расположение блока предохранителей
Блок предохранителей в задней части салона находится в задней части автомобиля между сиденьями.
Доступ:
- Откройте верхнюю крышку.
- Снимите верхнюю крышку, нажав на защелку внутрь.
- Потяните крышку вверх.

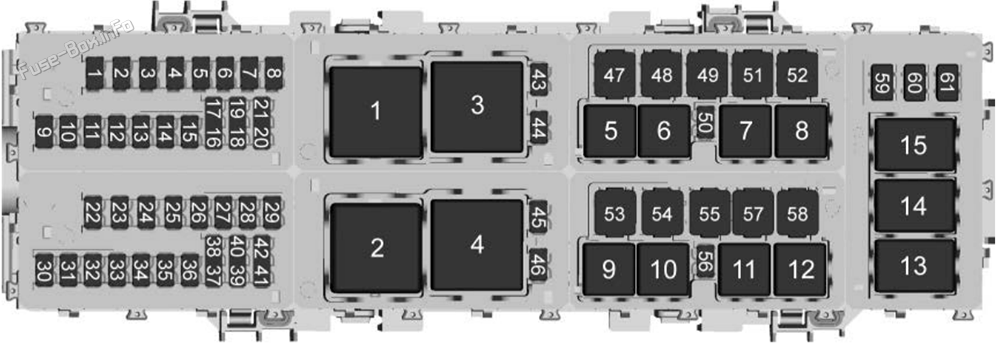

Схема блока предохранителей
| № | Применение |
|---|---|
| 1 | Модуль сиденья водителя с памятью/сиденье с электроприводом |
| 2 | Водительское сиденье с подогревом |
| 3 | Модуль сиденья пассажира с памятью/сиденье с электроприводом |
| 4 | Пассажирское сиденье с подогревом |
| 5 | Модуль управления коробкой передач |
| 6 | 2020: Система помощи при парковке сзади |
| 7 | Модуль звукового оповещения/функция оповещения пешеходов |
| 8 | Оповещение о боковой слепой зоне/система помощи при парковке сзади |
| 9 | Модуль блокировки колонны |
| 10 | Модуль управления двигателем/ кондиционер |
| 11 | - |
| 12 | Модуль ионно-литиевой батареи |
| 13 | Активное управление топливом |
| 14 | Вентилятор сиденья |
| 15 | - |
| 16 | Модуль наружного освещения |
| 17 | Комбинация приборов/ интерфейсная плата переключения передач/ модуль управления коробкой передач/ электронный модуль управления тормозами |
| 18 | Модуль управления двигателем |
| 19 | - |
| 20 | Модуль датчиков и диагностики/Внутреннее зеркало заднего вида |
| 21 | Соленоид выпускного клапана |
| 22 | Модуль зоны топливного насоса/топливного бака |
| 23 | Тонно слева |
| 24 | Тонно справа |
| 25 | Кабриолет вверху справа |
| 26 | Кабриолет вверху слева |
| 27 | Электронное управление подвеской |
| 28 | - |
| 29 | CGM |
| 30 | Датчик О2 |
| 31 | Датчик O2/ Моторное масло/ Продувка адсорбера/ Активное управление подачей топлива |
| 32 | Зажигание даже |
| 33 | Нечетное зажигание |
| 34 | Модуль управления двигателем 1 |
| 35 | Модуль управления двигателем/датчик массового расхода воздуха/датчик кислорода/кондиционер |
| 36 | - |
| 37 | Канистра вентиляция |
| 38 | Модуль управления защелкой |
| 39 | Переключатель правого окна/замка двери |
| 40 | Переключатель левого окна/замка двери |
| 41 | - |
| 42 | Модуль управления двигателем 2 |
| 43 | - |
| 44 | Муфта кондиционера |
| 45 | - |
| 46 | - |
| 47 | - |
| 48 | - |
| 49 | Дополнительный вентилятор охлаждения справа |
| 50 | - |
| 51 | - |
| 52 | - |
| 53 | соленоид стартера |
| 54 | Дополнительный вентилятор охлаждения слева |
| 55 | Передний подъемник/Автоматический контроль уровня |
| 56 | - |
| 57 | Обогрев заднего стекла |
| 58 | - |
| 59 | Левое/правое окно |
| 60 | Пассажирское сиденье с электроприводом |
| 61 | Водительское сиденье с электроприводом |
| Реле | |
| K1 | - |
| K2 | Силовой агрегат |
| K3 | Запустить/завести |
| K4 | Задний обогреватель |
| K5 | Муфта кондиционера |
| K6 | - |
| K7 | - |
| K8 | - |
| K9 | - |
| K10 | - |
| K11 | - |
| K12 | - |
| K13 | - |
| K14 | соленоид стартера |
| K15 | - |
