Предохранители и реле Chevrolet Corvette (C7, 2014-2019)
Схемы относятся к указанным годам и вариантам Chevrolet Corvette (C7, 2014-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Шевроле Корвет 2014-2019
Предохранители прикуривателя / розетки в Chevrolet Corvette являются предохранители №22 (задняя розетка) и №37 (передняя розетка) в блоке предохранителей в багажном отделении и предохранитель №23 (2014-2018) или №45 (2019) (дополнительная розетка) в моторном отсеке. Блок предохранителей.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

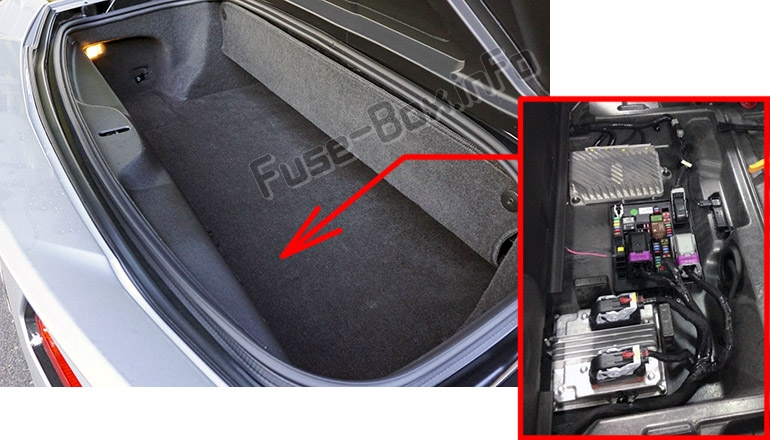

Багажное отделение
Блок предохранителей расположен в багажнике, под облицовкой и крышкой.

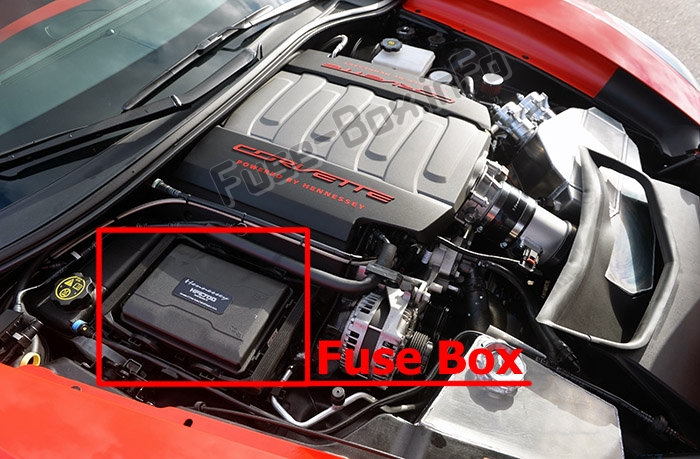

Моторного отсека
Блок предохранителей находится в моторном отсеке (с правой стороны).
Схемы блока предохранителей
Схемы блока предохранителей
2014, 2015, 2016

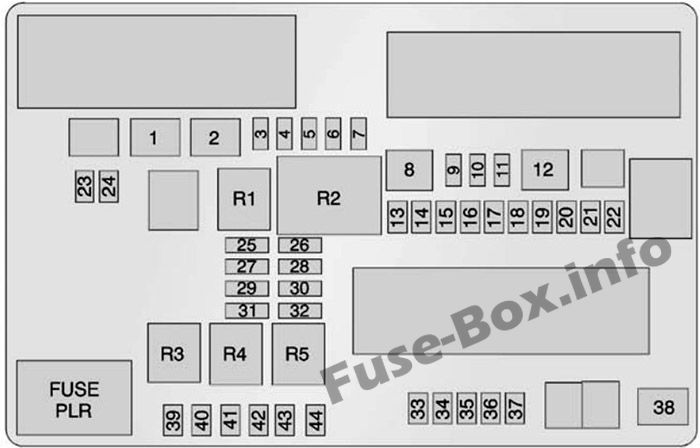

Багажное отделение
| № | Применение |
|---|---|
| 1 | Окно |
| 2 | Сиденье с электроприводом водителя |
| 3 | ПЕПС 2 |
| 4 | PEPS 1 |
| 5 | Модуль управления двигателем |
| 6 | Зеркала с подогревом |
| 7 | Модуль управления телом 4 |
| 8 | Обогрев заднего стекла |
| 9 | GBS |
| 10 | Модуль управления телом 2 |
| 11 | Руль |
| 12 | Пассажирское сиденье с электроприводом |
| 13 | Не используется |
| 14 | Внешнее зеркало заднего вида |
| 15 | Модуль управления телом 1 |
| 16 | Модуль управления телом 3 |
| 17 | Диагностический модуль датчиков/автоматическое обнаружение присутствия |
| 18 | Логистика 2 |
| 19 | Модуль управления телом 8 |
| 20 | Встроенный модуль управления шасси |
| 21 | Усилитель |
| 22 | Задняя розетка для дополнительного оборудования |
| 23 | 2014-2015: Закрытие сзади 2016: Не используется |
| 24 | Модуль сиденья с памятью/складной верх |
| 25 | Защита от кражи PSM |
| 26 | 2014–2015: Вентиляционный клапан (только купе) 2016: ЛКМ |
| 27 | OnStar (при наличии) |
| 28 | Не используется |
| 29 | Не используется |
| 30 | Модуль питания топливного насоса |
| 31 | 2014-2015: Не используется 2016: защелка LCM Cinch |
| 32 | Регулируемый аккумулятором контроль напряжения |
| 33 | Не используется |
| 34 | Соленоид со складным верхом |
| 35 | Не используется |
| 36 | Переключатель окна пассажира |
| 37 | Передняя розетка для дополнительного оборудования |
| 38 | Не используется |
| 39-44 | Запасные предохранители |
| Реле | |
| R1 | Логистика 2 |
| R2 | Обогрев заднего стекла |
| R3 | Не используется |
| R4 | Передняя розетка для дополнительного оборудования |
| R5 | Кража (безопасность дверного замка) |

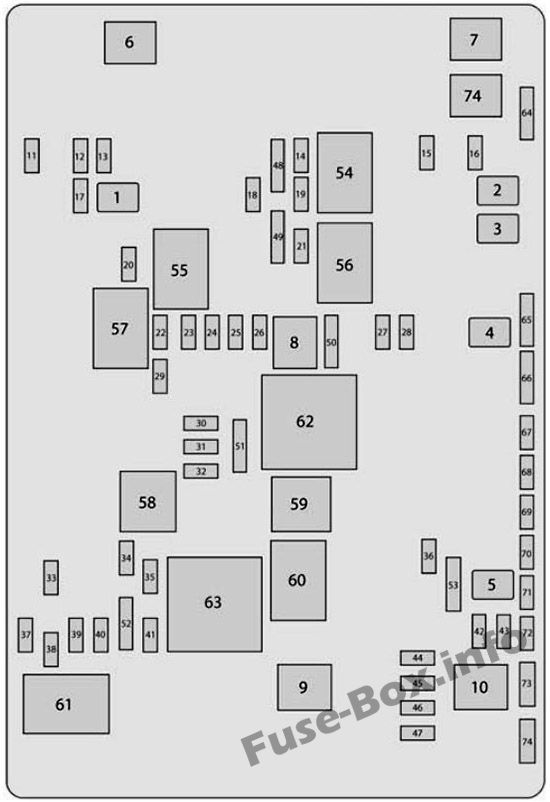

Моторного отсека
| № | Применение |
|---|---|
| Предохранители Micro J-Case | |
| 1 | Передний стеклоочиститель |
| 2 | Стартер |
| 3 | Клапаны антиблокировочной тормозной системы |
| 4 | Модуль управления двигателем |
| 5 | Электрический стояночный тормоз |
| J-образные предохранители | |
| 6 | Передний обогреватель, вентиляция и кондиционирование воздуха |
| 7 | Насос антиблокировочной тормозной системы |
| 8 | Логистика |
| 9 | Вакуумный насос |
| 10 | Электронный модуль заднего дифференциала |
| 74 | 2014: не используется 2015-2016: Вентилятор охлаждения коробки передач 2 |
| Микропредохранитель 2-контактный | |
| 11 | Сиденье с подогревом 1 |
| 12 | Модуль блокировки столбца |
| 13 | Рулевая колонка |
| 14 | Бардачок |
| 15 | Расположение двигателя внутри |
| 16 | Модуль управления телом 6 |
| 17 | Управление отоплением, вентиляцией и кондиционированием воздуха |
| 18 | Модуль управления телом 5 |
| 19 | Сиденье с подогревом 2 |
| 20 | Модуль управления телом 7 |
| 21 | Электрический замок рулевой колонки |
| 22 | Отображать |
| 23 | Дополнительный выход |
| 24 | Радио |
| 25 | Панель приборов HUD |
| 26 | Внутреннее зеркало заднего вида |
| 27 | Странное зажигание |
| 28 | Равномерное зажигание |
| 29 | Разъем канала передачи данных |
| 30 | Вентилятор сиденья |
| 31 | Модуль питания топливного насоса |
| 32 | Выпускной клапан 1 |
| 33 | Horn |
| 34 | Омыватель фар |
| 35 | Муфта компрессора кондиционера |
| 36 | Двигатель вне положения |
| 37 | Демпфирование в реальном времени |
| 38 | 2014: не используется 2015-2016: Интеркулер |
| 39 | Левая фара |
| 40 | Правая фара |
| 41 | Насос омывателя фар |
| 42 | Выпускной клапан 2 |
| 43 | Блокировка обратного хода |
| 44 | Электрический модуль заднего дифференциала |
| 45 | Задний вентилятор охлаждения коробки передач |
| 46 | Модуль управления коробкой передач |
| 47 | Вентиляция канистры |
| Микропредохранители 3-контактные | |
| 48 | Встроенный модуль управления шасси/автоматическое определение присутствия людей |
| 49 | Интерфейсный модуль кражи/автомобиля |
| 50 | Двигатель/трансмиссия |
| 51 | Приборный щиток |
| 52 | Фара дальнего света |
| 53 | Модуль управления коробкой передач/модуль управления двигателем |
| Микрореле | |
| 54 | Стартер |
| 55 | Передний стеклоочиститель низкий/высокий |
| 56 | Запустить/завести |
| 57 | Мотор переднего стеклоочистителя |
| 58 | Омыватель фар |
| 59 | Управление кондиционированием воздуха |
| 60 | Логистика 1 |
| 61 | Низкий уровень фар |
| Мини-реле | |
| 62 | Модуль управления двигателем |
| 63 | Вакуумный насос |
| 64-73, 75 | Запасные предохранители |
2017, 2018

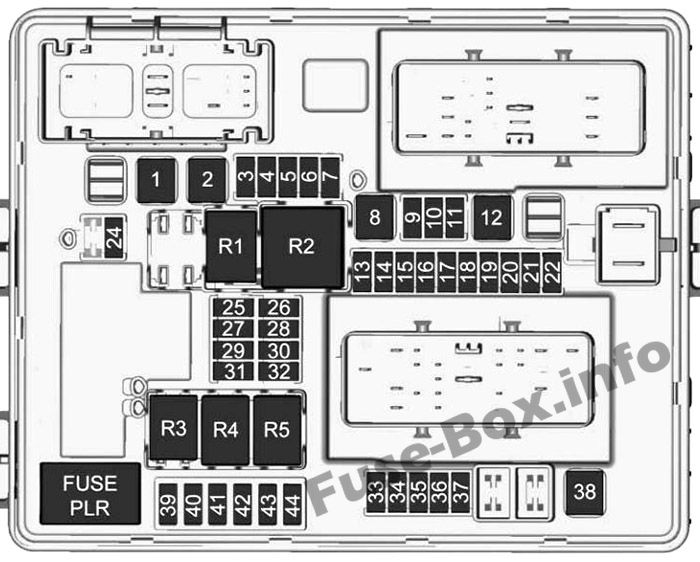

Багажное отделение
| № | Применение |
|---|---|
| 1 | Окно |
| 2 | Сиденье с электроприводом водителя |
| 3 | Пассивный вход/пассивный старт 2 |
| 4 | Пассивный вход/пассивный старт 1 |
| 5 | Модуль управления двигателем |
| 6 | Зеркала с подогревом |
| 7 | Модуль управления телом 4 |
| 8 | Обогрев заднего стекла |
| 9 | GBS |
| 10 | Модуль управления телом 2 |
| 11 | Руль |
| 12 | Пассажирское сиденье с электроприводом |
| 13 | — |
| 14 | Внешнее зеркало заднего вида |
| 15 | Модуль управления телом 1 |
| 16 | Модуль управления телом 3 |
| 17 | Диагностический модуль датчиков/автоматическое обнаружение присутствия |
| 18 | Логистика 2 |
| 19 | Модуль управления телом 8 |
| 20 | Встроенный модуль управления шасси |
| 21 | Усилитель |
| 22 | Задняя розетка для дополнительного оборудования |
| 24 | Модуль сиденья с памятью/складной верх |
| 25 | Защита от кражи PSM |
| 26 | Модуль освобождения багажника |
| 27 | OnStar (при наличии) |
| 28 | Модуль камеры |
| 29 | — |
| 30 | Модуль питания топливного насоса |
| 31 | Защелка модуля открытия багажника |
| 32 | Регулируемый аккумулятором контроль напряжения |
| 33 | — |
| 34 | Соленоид со складным верхом |
| 35 | — |
| 36 | Переключатель окна пассажира |
| 37 | Передняя розетка для дополнительного оборудования |
| 38 | — |
| 39 | — |
| 40 | — |
| 41 | — |
| 42 | — |
| 43 | — |
| 44 | — |
| Реле | |
| R1 | – |
| R2 | Обогрев заднего стекла |
| R3 | — |
| R4 | Передняя розетка для дополнительного оборудования |
| R5 | Кража (безопасность дверного замка) |

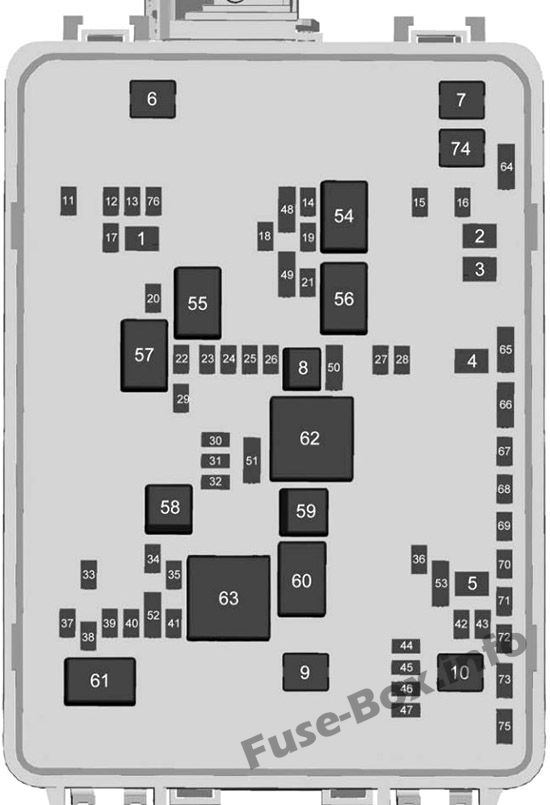

Моторного отсека
| № | Применение |
|---|---|
| 1 | Передний стеклоочиститель |
| 2 | Стартер |
| 3 | Клапаны АБС |
| 4 | Модуль управления двигателем |
| 5 | Электрический стояночный тормоз |
| 6 | Передний ОВКВ |
| 7 | насос АБС |
| 8 | Логистика |
| 9 | Вакуумный насос |
| 10 | Электронный модуль заднего дифференциала |
| 11 | Сиденье с подогревом 1 |
| 12 | Модуль блокировки столбца |
| 13 | Рулевая колонка |
| 14 | Бардачок |
| 15 | Расположение двигателя внутри |
| 16 | Модуль управления телом 6 |
| 17 | элементы управления ОВКВ |
| 18 | Модуль управления телом 5 |
| 19 | Сиденье с подогревом 2 |
| 20 | Модуль управления телом 7 |
| 21 | Электрический замок рулевой колонки |
| 22 | Отображать |
| 23 | Дополнительный выход |
| 24 | Радио |
| 25 | Панель приборов HUD |
| 26 | Внутреннее зеркало заднего вида |
| 27 | Зажигание – нечетное |
| 28 | Зажигание – даже |
| 29 | Разъем канала передачи данных |
| 30 | Вентилятор сиденья |
| 31 | Модуль питания топливного насоса |
| 32 | Выпускной клапан 1 |
| 33 | Horn |
| 34 | Омыватель фар |
| 35 | Муфта кондиционера |
| 36 | Двигатель вне положения |
| 37 | Демпфирование в реальном времени |
| 38 | интеркулер |
| 39 | Левая фара |
| 40 | Правая фара |
| 41 | Насос омывателя фар |
| 42 | Выпускной клапан 2 |
| 43 | Блокировка обратного хода |
| 44 | Электрический модуль заднего дифференциала |
| 45 | Задний вентилятор охлаждения коробки передач |
| 46 | Модуль управления коробкой передач |
| 47 | Вентиляция канистры |
| 48 | Встроенный модуль управления шасси/автоматическое определение присутствия людей |
| 49 | Модуль интерфейса кража/автомобиль |
| 50 | Двигатель/трансмиссия |
| 51 | Приборный щиток |
| 52 | Фары дальнего света |
| 53 | Модуль управления коробкой передач/модуль управления двигателем |
| 54 | Стартер |
| 55 | Передний стеклоочиститель — низкий/высокий |
| 56 | Запустить/завести |
| 57 | Мотор переднего стеклоочистителя |
| 58 | Омыватель фар |
| 59 | Управление кондиционером |
| 60 | Логистика 1 |
| 61 | Фары ближнего света |
| 62 | Модуль управления двигателем |
| 63 | Вакуумный насос |
| 64 | — |
| 65 | — |
| 66 | — |
| 67 | — |
| 68 | — |
| 69 | — |
| 70 | — |
| 71 | — |
| 72 | — |
| 73 | — |
| 74 | Вентилятор охлаждения коробки передач 2 |
| 75 | — |
| 76 | Модуль коммуникационного шлюза |
| Реле | |
| 54 | Стартер |
| 55 | Передний стеклоочиститель — низкий/высокий |
| 56 | Запустить/завести |
| 57 | Мотор переднего стеклоочистителя |
| 58 | Омыватель фар |
| 59 | Управление кондиционером |
| 60 | — |
| 61 | Фары ближнего света |
| 62 | Модуль управления двигателем |
| 63 | Вакуумный насос |
2019

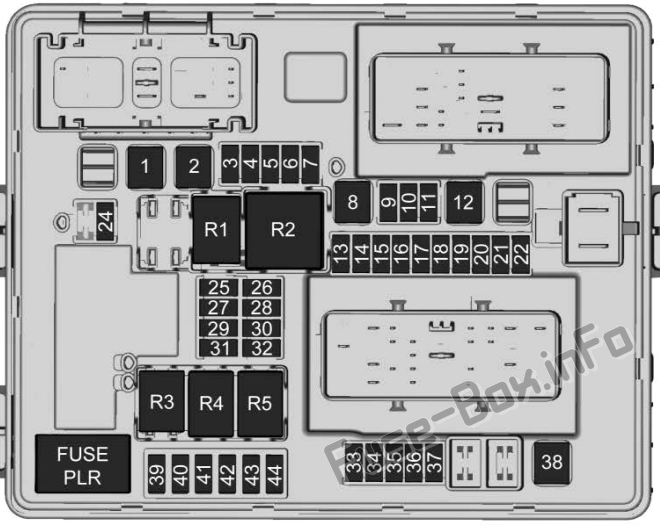

Багажное отделение
| № | Применение |
|---|---|
| 1 | Окно |
| 2 | Водительское сиденье с электроприводом |
| 3 | Пассивный вход/ Пассивный старт 2 |
| 4 | Пассивный вход/ Пассивный старт 1 |
| 5 | Модуль управления двигателем |
| 6 | Зеркала с подогревом |
| 7 | Блок управления кузовом 4 |
| 8 | Обогрев заднего стекла |
| 9 | GBS |
| 10 | Блок управления кузовом 2 |
| 11 | Руль |
| 12 | Пассажирское сиденье с электроприводом |
| 13 | Не используется |
| 14 | Наружное зеркало заднего вида |
| 15 | Модуль управления кузовом 1 |
| 16 | Модуль управления кузовом 3 |
| 17 | Диагностический модуль датчиков/автоматическое определение присутствия людей |
| 18 | Логистика 2 |
| 19 | Блок управления кузовом 8 |
| 20 | Встроенный модуль управления шасси |
| 21 | Усилитель |
| 22 | Задняя розетка для аксессуаров |
| 24 | Модуль сиденья с памятью/ Складной верх |
| 25 | Защита от кражи PSM |
| 26 | Модуль открытия багажника |
| 27 | OnStar (при наличии) |
| 28 | Модуль камеры |
| 29 | Не используется |
| 30 | Блок питания топливного насоса |
| 31 | Защелка модуля открытия багажника |
| 32 | Регулируемый контроль напряжения батареи |
| 33 | Не используется |
| 34 | Соленоид складного верха |
| 35 | Не используется |
| 36 | Переключатель окна пассажира |
| 37 | Передняя розетка для аксессуаров |
| 38 | Не используется |
| 39 | Не используется |
| 40 | Не используется |
| 41 | Не используется |
| 42 | Не используется |
| 43 | Не используется |
| 44 | Не используется |
| Реле | |
| R1 | Не используется |
| R2 | Обогрев заднего стекла |
| R3 | Не используется |
| R4 | Передняя розетка для аксессуаров |
| R5 | Кража (охрана дверных замков) |

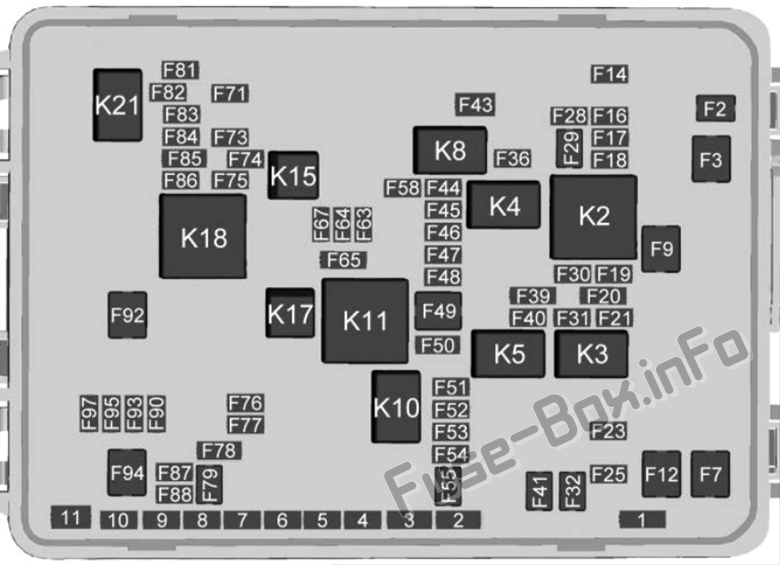

Моторного отсека
| № | Применение |
|---|---|
| F2 | ЭБУ питания зажигания 21 - |
| F3 | Передний ОВКВ |
| F7 | насос АБС |
| F9 | -/ЭБУ питания зажигания |
| F12 | Задний вентилятор охлаждения коробки передач 2 |
| F14 | Питание аккумулятора модуля обогрева сиденья |
| F16 | Модуль блокировки колонны |
| F17 | Наклон руля и телескоп |
| F18 | CGM |
| F19 | - / Модуль управления топливной форсункой питания зажигания 1 |
| F20 | Встроенный модуль управления шасси с автоматическим определением наличия людей |
| F21 | Дверь перчаточного ящика |
| F23 | Внутреннее положение двигателя / электропитание ECM, зажигание 3 |
| F25 | Блок управления кузовом 6 |
| F28 | элементы управления ОВКВ |
| F29 | Передний стеклоочиститель |
| F30 | Модуль управления кузовом 5 |
| F31 | Модуль сиденья с подогревом / ход, питание кривошипа |
| F32 | Стартер |
| F36 | Модуль управления кузовом 7 |
| F39 | Модуль вторжения / модуль человеко-машинного интерфейса |
| F40 | Блокировка рулевой колонки |
| F41 | Клапаны АБС |
| F43 | - / Батарейка модуля зоны топливного бака |
| F44 | Центральный стек |
| F45 | Дополнительный выход |
| F46 | Радио |
| F47 | Отображать |
| F48 | Внутреннее зеркало заднего вида |
| F49 | Логистика |
| F50 | Двигатель / Трансмиссия |
| F51 | Зажигание - нечетное |
| F52 | Зажигание - даже |
| F53 | Заправка топливного насоса / Прочие нагрузки силового агрегата |
| F54 | - / Блок управления топливной форсункой питания зажигания 2 |
| F55 | Модуль управления двигателем 1 |
| F58 | Разъем канала передачи данных |
| F63 | Вентилятор сиденья |
| F64 | Блок питания топливного насоса |
| F65 | Кластер |
| F67 | Выпускной клапан 1 |
| F71 | Horn |
| F73 | - / Зажигание модуля зоны топливного бака |
| F74 | Омыватель фар |
| F75 | Муфта переменного тока |
| F76 | - / Задний насос охлаждающей жидкости коробки передач |
| F77 | Двигатель вне положения |
| F78 | Модуль управления двигателем 2 / Модуль управления коробкой передач |
| F79 | Электрический стояночный тормоз |
| F81 | Непрерывное регулируемое демпфирование в реальном времени |
| F82 | интеркулер |
| F83 | Левая фара |
| F84 | Правая фара |
| F85 | Фары дальнего света |
| F86 | Насос омывателя |
| F87 | Выпускной клапан 2 |
| F88 | Блокировка обратного хода |
| F90 | Электронный дифференциал повышенного трения 1 |
| F92 | Вакуумный насос |
| F93 | Задний вентилятор охлаждения коробки передач 1 |
| F94 | Электронный дифференциал повышенного трения 2 |
| F95 | Модуль управления коробкой передач |
| F97 | Вентиляционный клапан канистры |
| 1-11 | Запасные предохранители |
| Реле | |
| K2 | - / Модуль управления двигателем |
| K3 | Стартер |
| K4 | Передний стеклоочиститель, низкий-высокий |
| K5 | Run-Crank |
| K8 | Передний дворник вкл. выкл. |
| K10 | Заправка топливного насоса |
| K11 | Модуль управления двигателем / - |
| K15 | Омыватель фар |
| K17 | управление переменным током |
| K18 | Вакуумный насос |
| K21 | Фары ближнего света |
