Предохранители и реле Chevrolet Corvette (C6, 2005-2013)
Схемы относятся к указанным годам и вариантам Chevrolet Corvette (C6, 2005-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Шевроле Корвет 2005-2013 гг.
Предохранители прикуривателя / розетки в Chevrolet Corvette расположены в блоке предохранителей в салоне (см. предохранители «CIG LTR» или «LTR» (прикуриватель) и «ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ» (вспомогательное питание)).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский отсек

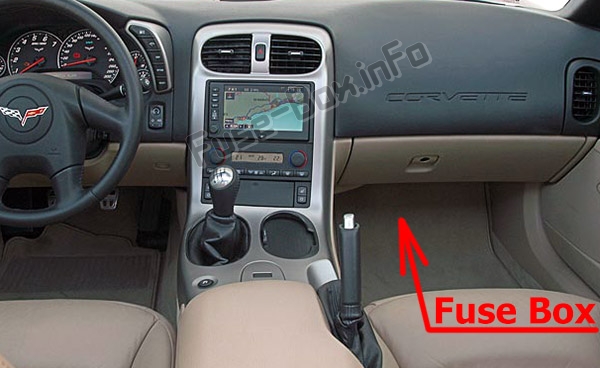

Блок предохранителей в салоне находится под перчаточным ящиком, в пространстве для ног переднего пассажира (снять коврик и обивку подножки).

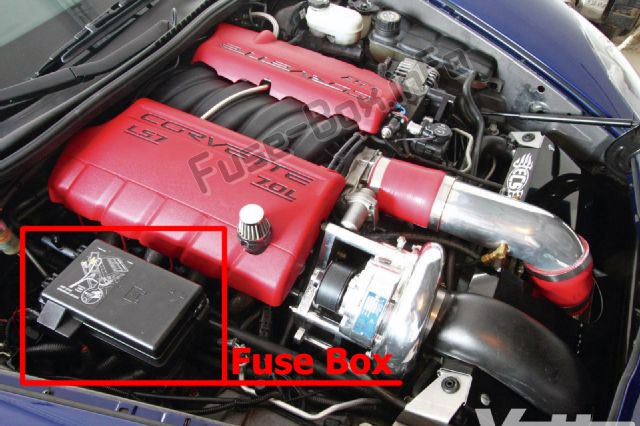

Моторного отсека
Блок предохранителей находится в моторном отсеке (с правой стороны).
Схемы блока предохранителей
Схемы блока предохранителей
2005, 2006, 2007, 2008

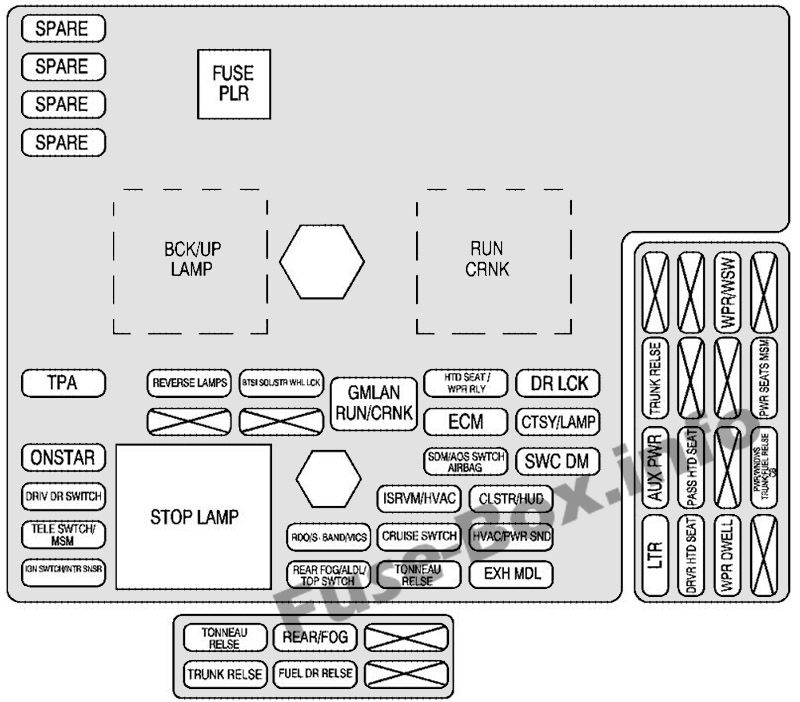

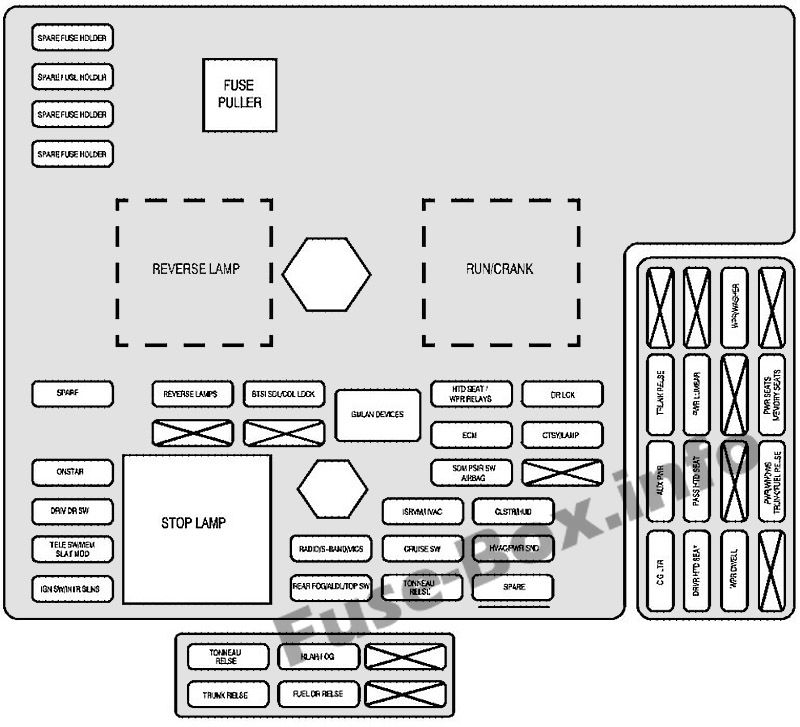

Пассажирский отсек
| № | Применение |
|---|---|
| ЗАПАСНОЙ ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ | Запасной держатель предохранителя |
| ЗАПАСНОЙ ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ | Запасной держатель предохранителя |
| ЗАПАСНОЙ ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ | Запасной держатель предохранителя |
| ЗАПАСНОЙ ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ | Запасной держатель предохранителя |
| TPA | Привод Tonneau Pulldown |
| ОНСТАР | OnStar |
| DRIV DR SW | Переключатель двери водителя |
| TELE SW/MEM SEAT MOD | Переключатель телескопа, модуль сиденья с памятью |
| ПЕРЕКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ/ВНУТРЕННИЕ ДАТЧИКИ | Замок зажигания, датчик вторжения |
| ЛАМПА ЗАДНЕГО ХОДА | Лампа заднего хода |
| ФОНАРИ ЗАДНЕГО ХОДА | Фонари заднего хода |
| Пустой | Не используется |
| СТОП-СИГНАЛ | Стоп-сигнал |
| BTSI SOL/COL LOCK | Блокировка переключения передач тормоза, блокировка колонки |
| ПУСТОЙ | Не используется |
| РАДИО/SB-диапазон/VICS | Радио, S-диапазон, VICS |
| ЗАДНИЙ ПРОТИВОТУМАННЫЙ/ALDL/ВЕРХНИЙ ПЕРЕКЛЮЧАТЕЛЬ | Задний противотуманный фонарь, диагностический разъем сборочной линии, переключатель складного верха |
| УСТРОЙСТВА GMLAN | Сетевые устройства GM |
| ISRVM/ОВКВ | Внутреннее зеркало заднего вида с электроприводом, отопление, вентиляция, кондиционер |
| КРУИЗ SW | Переключатель круиз-контроля |
| ВЫПУСК ТОННО | Выпуск Тонно |
| РАБОТАЕТ/ПРОВОДИТ | Реле запуска/запуска |
| РЕЛЕ HTD SEAT/WPR | Обогрев сиденья, реле стеклоочистителя |
| ECM | Модуль управления двигателем |
| SDM PSIR SW ПОДУШКА БЕЗОПАСНОСТИ | Модуль датчиков и диагностики, модуль автоматического обнаружения присутствия |
| CLSTR/HUD | Кластер, проекционный дисплей |
| HVAC/PWR SND | Отопление, вентиляция/кондиционирование воздуха, звуковой оповещатель |
| ЗАПАСНОЙ | Запасной |
| ДР ЛСК | Дверные замки |
| CTSY/ЛАМПА | Лампа любезности |
| ПУСТОЙ | Не используется |
| ВЫПУСК ТОННО | Выпуск Тонно |
| ВЫПУСК БАГАЖНИКА | Освобождение багажника |
| СЗАДИ / ПРОТИВОТУМАННЫЕ | Задние противотуманные фары |
| ДВЕРЦА ТОПЛИВНОГО ДВИГАТЕЛЯ | Открытие топливного люка |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| CIG LTR | Зажигалка |
| DRVR HTD СИДЕНЬЕ | Сиденье водителя с подогревом |
| WPR ЗАДЕРЖАТЬ | Задержка стеклоочистителя |
| ПУСТОЙ | Не используется |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Вспомогательная мощность |
| ПРОХОДНОЕ СИДЕНЬЕ HTD | Сиденье пассажира с подогревом |
| ПУСТОЙ | Не используется |
| PWR WNDW/СБРОС ТОПЛИВА | Электрические стеклоподъемники, открытие топливного люка |
| ВЫПУСК БАГАЖНИКА | Освобождение багажника |
| PWR ПОЯСНИЧНЫЙ | Силовой поясничный отдел |
| ПУСТОЙ | Не используется |
| СИДЕНЬЯ PWR СИДЕНЬЯ С ПАМЯТЬЮ | Сиденья с электроприводом, сиденья с памятью |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| WPR/ШАЙБА | Стеклоочиститель/омыватель ветрового стекла |
| ПУСТОЙ | Не используется |
Моторного отсека

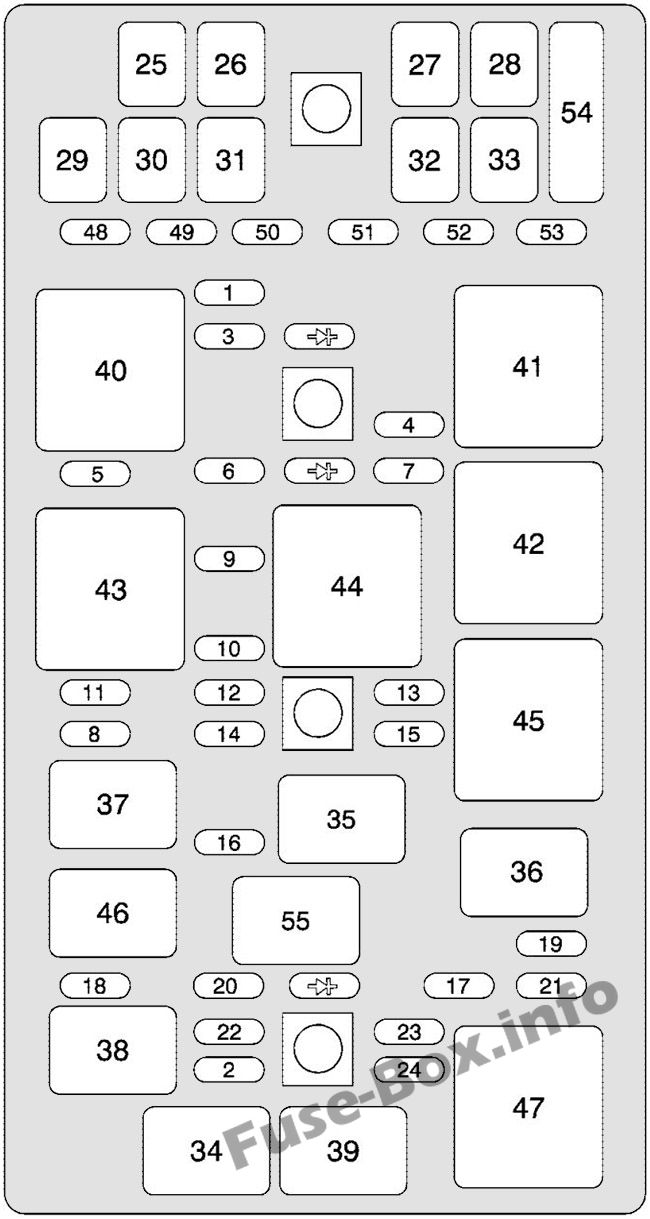

| № | Применение |
|---|---|
| Предохранители | |
| 1 | Модуль управления коробкой передач/трансмиссия |
| 2 | Звуковой сигнал, датчик генератора |
| 3 | Антиблокировочная система тормозов/демпфирование в реальном времени |
| 4 | щетка стеклоочистителя |
| 5 | Стоп-сигналы/фонари заднего хода |
| 6 | Датчик О2 |
| 7 | Основной аккумулятор 5 |
| 8 | Парковые лампы |
| 9 | Вход реле трансмиссии / электронное управление дроссельной заслонкой |
| 10 | Соленоиды механической коробки передач |
| 11 | Модуль управления двигателем/модуль управления коробкой передач/модуль Easy Key |
| 12 | Топливные форсунки с нечетными номерами |
| 13 | Демпфирование в реальном времени |
| 14 | Соленоид продувки адсорбера, датчик массового расхода воздуха |
| 15 | Компрессор кондиционера |
| 16 | Форсунки с четными номерами |
| 17 | Омыватель ветрового стекла |
| 18 | Омыватель фар |
| 19 | Ближний свет со стороны пассажира |
| 20 | Топливный насос |
| 21 | Ближний свет со стороны водителя |
| 22 | Передняя противотуманная фара |
| 23 | Дальний свет со стороны пассажира |
| 24 | Дальний свет со стороны водителя |
| J-образные предохранители | |
| 25 | Охлаждающий вентилятор |
| 26 | Основной аккумулятор 3 |
| 27 | Антиблокировочная тормозная система |
| 28 | Вентилятор отопления/вентиляции/кондиционера воздуха |
| 29 | Основной аккумулятор 2 |
| 30 | Стартер |
| 31 | Аудио усилитель |
| 32 | Пустой |
| 33 | Основной аккумулятор 1 |
| Микрореле | |
| 34 | Horn |
| 35 | Компрессор кондиционера |
| 36 | Омыватель ветрового стекла |
| 37 | Парковка, Габаритные огни |
| 38 | Передняя противотуманная фара |
| 39 | Дальний свет |
| 46 | Омыватель фар |
| 55 | Топливный насос |
| Мини-реле | |
| 40 | Задняя защита от запотевания |
| 41 | Стеклоочиститель ветрового стекла высокий/низкий |
| 42 | Ход стеклоочистителя/аксессуар |
| 43 | Крэнк |
| 44 | Зажигание силового агрегата 1 |
| 45 | Стеклоочиститель ветрового стекла вкл./выкл. |
| 47 | Ближний свет |
| Запасные предохранители | |
| 48 | Запасной |
| 49 | Запасной |
| 50 | Запасной |
| 51 | Запасной |
| 52 | Запасной |
| 53 | Запасной |
| 54 | Съемник предохранителей |
2009, 2010

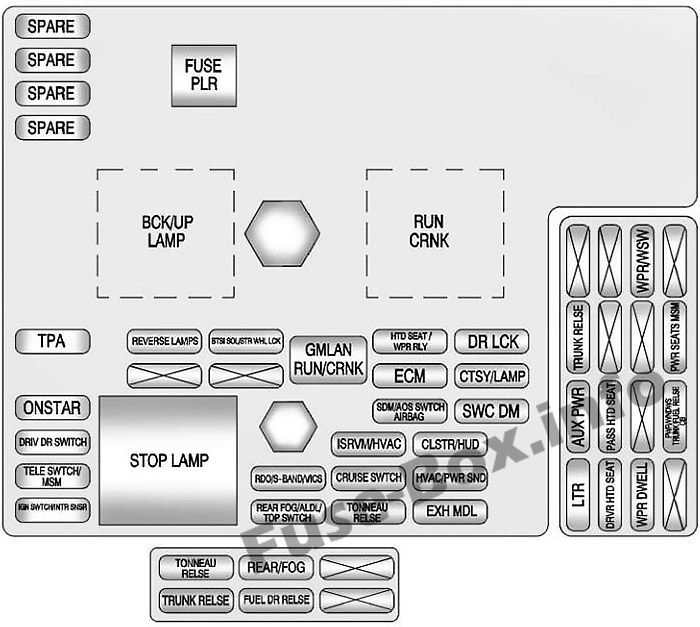

Пассажирский отсек
| Name | Применение |
|---|---|
| ЗАДНЯЯ/ВЕРХНЯЯ ЛАМПА | Фонари заднего хода |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| BTSI SOL/STR WHL LCK | Блокировка переключения передач тормозной системы, блокировка рулевой колонки |
| CLSTR/HUD | Кластер, проекционный дисплей |
| КРУИЗ-ПЕРЕКЛЮЧАТЕЛЬ | Переключатель круиз-контроля |
| CTSY/ЛАМПА | Лампа любезности |
| ДР ЛСК | Дверные замки |
| DRIV DR ПЕРЕКЛЮЧАТЕЛЬ | Переключатель двери водителя |
| ECM | Модуль управления двигателем (ECM) |
| EXH MDL | Выхлопной модуль (Z06 и ZR1), запасной (купе и кабриолет) |
| GM LAN RUN/CRNK | Сетевые устройства GM |
| СИДЕНЬЕ HTD/WPR RLY | Обогрев сиденья, реле стеклоочистителя |
| HVAC/PWR SND | Обогрев. Вентиляция/Кондиционирование воздуха, Звуковой оповещатель |
| ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ/ВНУТРЕННИЙ SNSR | Замок зажигания, датчик вторжения |
| ИСРВМ/ОВКВ | Внутреннее зеркало заднего вида с электроприводом, обогрев, вентиляция, кондиционер |
| ОНСТАР | OnStar |
| RDO/S-диапазон/VICS | Радио, S-диапазон, VICS |
| ЗАДНИЙ ПРОТИВОТУМАННЫЙ/ALDL/ВЕРХНИЙ ПЕРЕКЛЮЧАТЕЛЬ | Задний противотуманный фонарь, диагностический разъем сборочной линии, переключатель складного верха |
| ФОНАРИ ЗАДНЕГО ХОДА | Фонари заднего хода |
| ЗАПУСК КРНК | Реле запуска/запуска |
| ПЕРЕКЛЮЧАТЕЛЬ SDM/AOS ПОДУШКА БЕЗОПАСНОСТИ | Модуль датчиков и диагностики, автоматический модуль датчиков присутствия, подушка безопасности |
| ЗАПАСНОЙ | Запасной |
| ЗАПАСНОЙ | Запасной |
| ЗАПАСНОЙ | Запасной |
| ЗАПАСНОЙ | Запасной |
| СТОП-СИГНАЛ | Стоп-сигнал |
| SWC ДМ | Затемнение рулевого колеса |
| ТЕЛЕКОММУТАТОР/MSM | Переключатель телескопа, модуль сиденья с памятью |
| ВЫПУСК ТОННО | Выпуск Тонно |
| TPA | Привод Tonneau Pulldown |
| ПУСТОЙ | Пустой |
| ПУСТОЙ | Пустой |
| ДВЕРЦА ТОПЛИВНОГО ДВИГАТЕЛЯ | Открытие топливного люка |
| СЗАДИ/ПРОТИВОТУМАННЫЕ | Задние противотуманные фары |
| ВЫПУСК ТОННО | Выпуск Тонно |
| ВЫПУСК БАГАЖНИКА | Освобождение багажника |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Вспомогательная мощность |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| DRVR HTD СИДЕНЬЕ | Сиденье водителя с подогревом |
| LTR | Зажигалка |
| ПРОХОДНОЕ СИДЕНЬЕ HTD | Пассажирское сиденье с подогревом |
| СИДЕНЬЯ PWR MSM | Сиденья с электроприводом, модуль сиденья с памятью |
| PWR/WNDW/БАГАЖНИК/СБРОС ТОПЛИВА | Электрические стеклоподъемники, багажник, замок топливного люка |
| ВЫПУСК БАГАЖНИКА | Освобождение багажника |
| WPR ЗАДЕРЖАТЬ | Задержка стеклоочистителя |
| WPR/WSW | Стеклоочиститель/омыватель ветрового стекла |
Моторного отсека

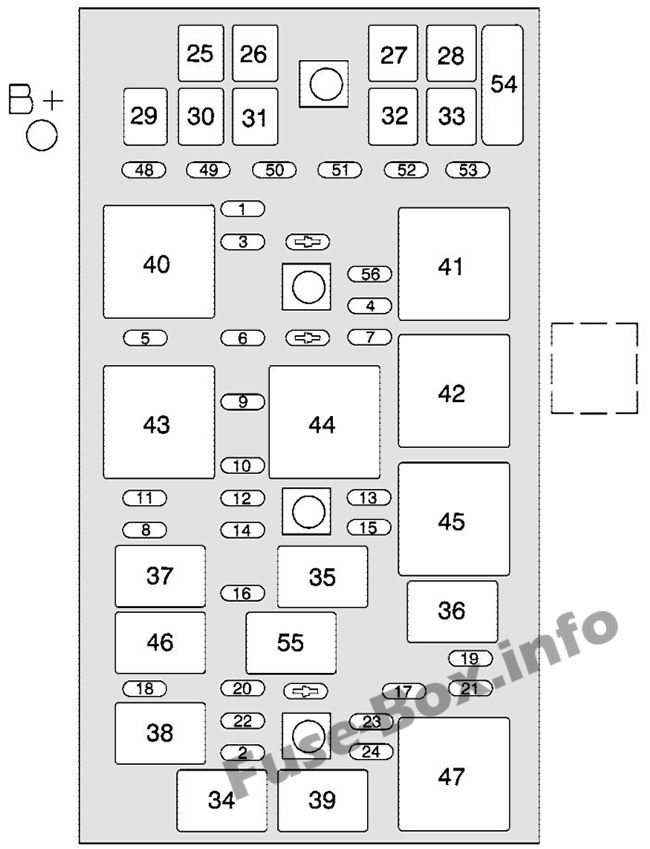

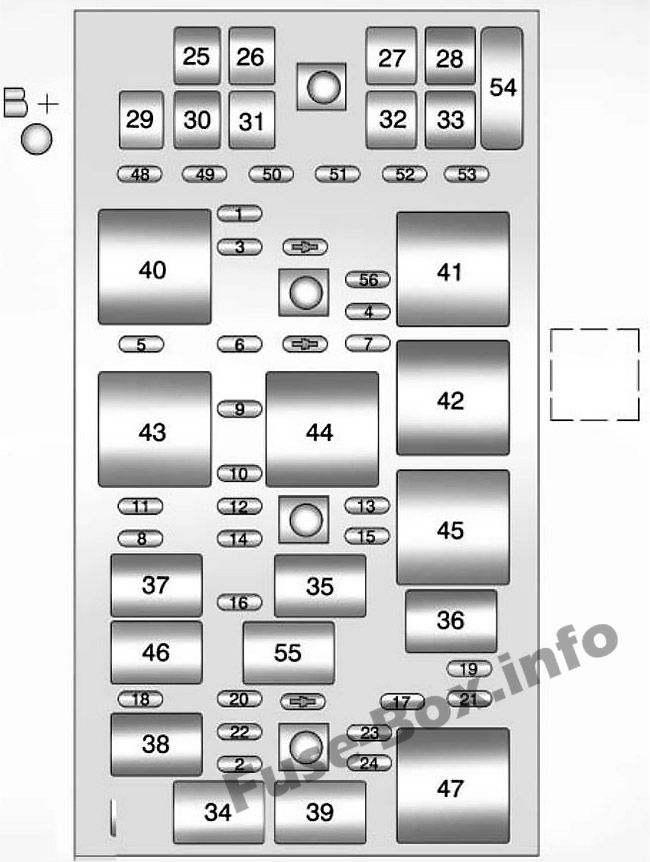

| № | Применение |
|---|---|
| Предохранители | |
| 1 | Модуль управления коробкой передач/трансмиссия |
| 2 | Звуковой сигнал, датчик генератора |
| 3 | Антиблокировочная тормозная система (ABS)/демпфирование в реальном времени |
| 4 | щетка стеклоочистителя |
| 5 | Стоп-сигналы/фонари заднего хода |
| 6 | Датчик кислорода |
| 7 | Основной аккумулятор 5 |
| 8 | Парковочные огни |
| 9 | Вход реле трансмиссии / электронное управление дроссельной заслонкой |
| 10 | Соленоиды механической коробки передач |
| 11 | Антиблокировочная система |
| 12 | Топливные форсунки с нечетными номерами |
| 13 | Электронное управление подвеской (опция) |
| 14 | Соленоид продувки адсорбера, датчик массового расхода воздуха |
| 15 | Компрессор кондиционера |
| 16 | Форсунки с четными номерами |
| 17 | Омыватель ветрового стекла |
| 18 | Омыватель фар |
| 19 | Фара ближнего света со стороны пассажира |
| 20 | Топливный насос (кроме ZR1) |
| 21 | Фара ближнего света со стороны водителя |
| 22 | Передняя противотуманная фара |
| 23 | Фара дальнего света со стороны пассажира |
| 24 | Фара дальнего света со стороны водителя |
| 56 | Модуль управления двигателем (ECM)/модуль управления коробкой передач (TCM)/модуль Easy Key |
| J-образные предохранители | |
| 25 | Охлаждающий вентилятор |
| 26 | Основной аккумулятор 3 |
| 27 | Антиблокировочная тормозная система |
| 28 | Вентилятор отопления/вентиляции/кондиционера воздуха |
| 29 | Основной аккумулятор 2 |
| 30 | Стартер |
| 31 | Аудио усилитель |
| 32 | Насос промежуточного охладителя |
| 33 | Основной аккумулятор 1 |
| Микрореле | |
| 34 | Horn |
| 35 | Компрессор кондиционера |
| 36 | Омыватель ветрового стекла |
| 37 | Габаритные огни, Противотуманные фары |
| 38 | Передняя противотуманная фара |
| 39 | Фара дальнего света |
| 46 | Омыватель фар |
| 55 | Топливный насос (кроме ZR1) |
| Мини-реле | |
| 40 | Задняя защита от запотевания |
| 41 | Стеклоочиститель ветрового стекла высокий/низкий |
| 42 | Ход стеклоочистителя/аксессуар |
| 43 | Крэнк |
| 44 | Зажигание силового агрегата 1 |
| 45 | Стеклоочиститель ветрового стекла вкл./выкл. |
| 47 | Фара ближнего света |
| Запасные предохранители | |
| 48 | Запасной |
| 49 | Запасной |
| 50 | Запасной |
| 51 | Запасной |
| 52 | Запасной |
| 53 | Запасной |
| 54 | Съемник предохранителей |
2011, 2012, 2013
Пассажирский отсек
| Name | Применение |
|---|---|
| ЗАДНЯЯ/ВЕРХНЯЯ ЛАМПА | Резервные лампы |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| BTSI SOL/STR WHL LCK | Блокировка переключения передач тормозной системы, блокировка рулевой колонки |
| CLSTR/HUD | Кластер, проекционный дисплей |
| КРУИЗ-ПЕРЕКЛЮЧАТЕЛЬ | Переключатель круиз-контроля |
| CTSY/ЛАМПА | Лампа любезности |
| ДР ЛСК | Дверные замки |
| DRIV DR ПЕРЕКЛЮЧАТЕЛЬ | Переключатель двери водителя |
| ECM | Модуль управления двигателем (ECM) |
| EXH MDL | Выхлопной модуль (Z06 и ZR1), запасной (купе и кабриолет) |
| ПРЕДОХРАНИТЕЛЬ PLR | Съемник предохранителей |
| GM LAN RUN/CRNK | Сетевые устройства GM |
| СИДЕНЬЕ HTD/WPR RLY | Обогрев сиденья, реле стеклоочистителя |
| HVAC/PWR SND | Обогрев. Вентиляция/Кондиционирование воздуха, Звуковой оповещатель |
| ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ/ВНУТРЕННИЙ SNSR | Замок зажигания, датчик вторжения |
| ИСРВМ/ОВКВ | Внутреннее зеркало заднего вида с электроприводом, обогрев, вентиляция, кондиционер |
| ОНСТАР | OnStar® (при наличии) |
| RDO/S-диапазон/VICS | Радио, S-диапазон |
| ЗАДНИЙ ПРОТИВОТУМАННЫЙ/ALDL/ВЕРХНИЙ ПЕРЕКЛЮЧАТЕЛЬ | Задний противотуманный фонарь, диагностический разъем сборочной линии, переключатель складного верха |
| ФОНАРИ ЗАДНЕГО ХОДА | Фонари заднего хода |
| ЗАПУСК КРНК | Реле запуска/запуска |
| ПЕРЕКЛЮЧАТЕЛЬ SDM/AOS ПОДУШКА БЕЗОПАСНОСТИ | Модуль датчиков и диагностики, автоматический модуль датчиков присутствия, подушка безопасности |
| ЗАПАСНОЙ | Запасной |
| ЗАПАСНОЙ | Запасной |
| ЗАПАСНОЙ | Запасной |
| ЗАПАСНОЙ | Запасной |
| СТОП-СИГНАЛ | Стоп-сигнал |
| SWC ДМ | Затемнение рулевого колеса |
| ТЕЛЕКОММУТАТОР/MSM | Переключатель телескопа, модуль сиденья с памятью |
| ВЫПУСК ТОННО | Выпуск Тонно |
| TPA | Привод Tonneau Pulldown |
| ПУСТОЙ | Пустой |
| ПУСТОЙ | Пустой |
| ДВЕРЦА ТОПЛИВНОГО ДВИГАТЕЛЯ | Открытие топливного люка |
| СЗАДИ/ПРОТИВОТУМАННЫЕ | Задние противотуманные фары |
| ВЫПУСК ТОННО | Выпуск Тонно |
| ВЫПУСК БАГАЖНИКА | Освобождение багажника |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Вспомогательная мощность |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| ПУСТОЙ | Не используется |
| DRVR HTD СИДЕНЬЕ | Сиденье водителя с подогревом |
| LTR | Зажигалка |
| ПРОХОДНОЕ СИДЕНЬЕ HTD | Пассажирское сиденье с подогревом |
| СИДЕНЬЯ PWR MSM | Сиденья с электроприводом, модуль сиденья с памятью |
| PWR/WNDWS/ТРАНК/ТОПЛИВНЫЙ ВЫБОР CB | Электрические стеклоподъемники, багажник, автоматический выключатель замка топливного люка |
| ВЫПУСК БАГАЖНИКА | Освобождение багажника |
| WPR ЗАДЕРЖАТЬ | Задержка стеклоочистителя |
| WPR/WSW | Стеклоочиститель/омыватель ветрового стекла |
Моторного отсека
| № | Применение |
|---|---|
| Предохранители | |
| 1 | Модуль управления коробкой передач/трансмиссия |
| 2 | Звуковой сигнал, датчик генератора |
| 3 | Антиблокировочная тормозная система (ABS)/демпфирование в реальном времени |
| 4 | щетка стеклоочистителя |
| 5 | Стоп-сигналы/фонари заднего хода |
| 6 | Датчик кислорода |
| 7 | Основной аккумулятор 5 |
| 8 | Парковочные огни |
| 9 | Вход реле трансмиссии / электронное управление дроссельной заслонкой |
| 10 | Соленоиды механической коробки передач |
| 11 | Антиблокировочная система |
| 12 | Топливные форсунки с нечетными номерами |
| 13 | Электронное управление подвеской (опция) |
| 14 | Соленоид продувки адсорбера, датчик массового расхода воздуха |
| 15 | Компрессор кондиционера |
| 16 | Форсунки с четными номерами |
| 17 | Омыватель ветрового стекла |
| 18 | Омыватель фар |
| 19 | Фара ближнего света со стороны пассажира |
| 20 | Топливный насос (кроме ZR1) |
| 21 | Фара ближнего света со стороны водителя |
| 22 | Передняя противотуманная фара |
| 23 | Фара дальнего света со стороны пассажира |
| 24 | Фара дальнего света со стороны водителя |
| 56 | Модуль управления двигателем (ECM)/модуль управления коробкой передач (TCM)/модуль Easy Key |
| J-образные предохранители | |
| 25 | Охлаждающий вентилятор |
| 26 | Основной аккумулятор 3 |
| 27 | Антиблокировочная тормозная система |
| 28 | Вентилятор отопления/вентиляции/кондиционера воздуха |
| 29 | Основной аккумулятор 2 |
| 30 | Стартер |
| 31 | Аудио усилитель |
| 32 | Насос промежуточного охладителя |
| 33 | Основной аккумулятор 1 |
| Микрореле | |
| 34 | Horn |
| 35 | Компрессор кондиционера |
| 36 | Омыватель ветрового стекла |
| 37 | Габаритные огни, Противотуманные фары |
| 38 | Передняя противотуманная фара |
| 39 | Фара дальнего света |
| 46 | Омыватель фар |
| 55 | Топливный насос (кроме ZR1) |
| Мини-реле | |
| 40 | Задняя защита от запотевания |
| 41 | Стеклоочиститель ветрового стекла высокий/низкий |
| 42 | Ход стеклоочистителя/аксессуар |
| 43 | Крэнк |
| 44 | Зажигание силового агрегата 1 |
| 45 | Стеклоочиститель ветрового стекла вкл./выкл. |
| 47 | Фара ближнего света |
| Запасные предохранители | |
| 48 | Запасной |
| 49 | Запасной |
| 50 | Запасной |
| 51 | Запасной |
| 52 | Запасной |
| 53 | Запасной |
| 54 | Съемник предохранителей |
