Предохранители и реле Chevrolet Corvette (C5, 1997-2004)

Схемы относятся к указанным годам и вариантам Chevrolet Corvette (C5, 1997-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.

Расположение предохранителей Шевроле Корвет 1997-2004 гг.

Расположение предохранителей Шевроле Корвет 1997-2004 гг.

Предохранители прикуривателя / розетки в Chevrolet Corvette это предохранители №7 (прикуриватель) и 11 (питание аксессуаров) в блоке предохранителей салона.

Расположение блока предохранителей

Пассажирский отсек

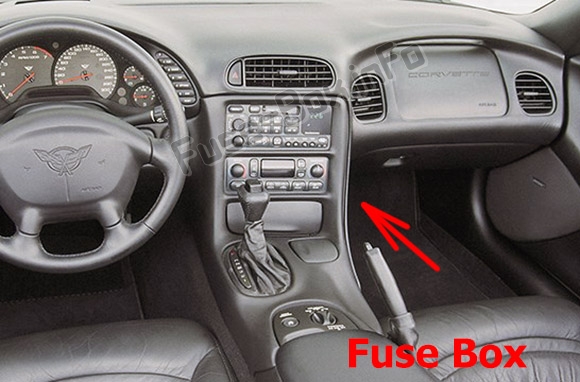

Блок предохранителей в салоне находится под перчаточным ящиком, в пространстве для ног переднего пассажира (снять облицовку и крышку).Пассажирский отсек

Моторного отсека

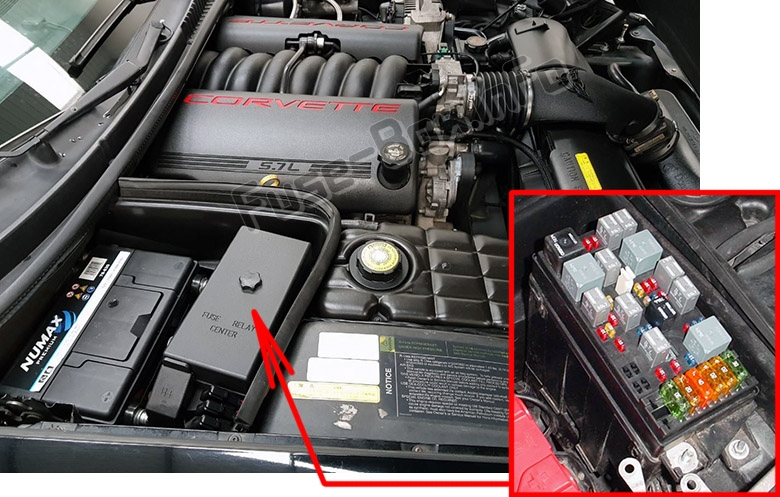

Он расположен в моторном отсеке (с правой стороны).Моторного отсека

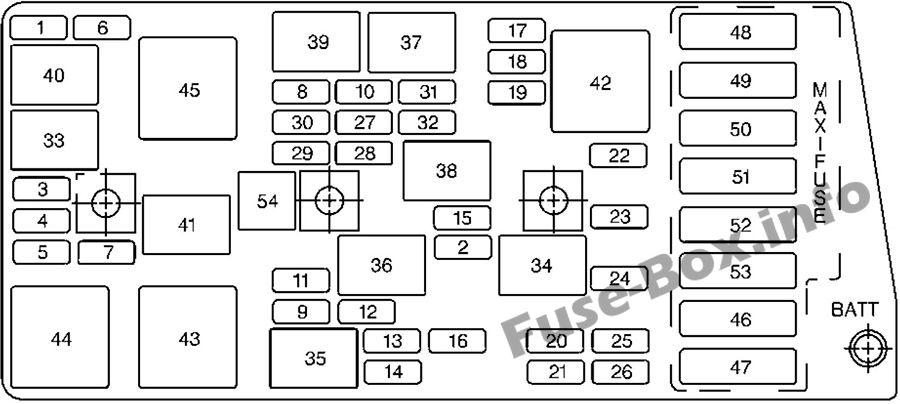

Схемы блока предохранителей

1997, 1998

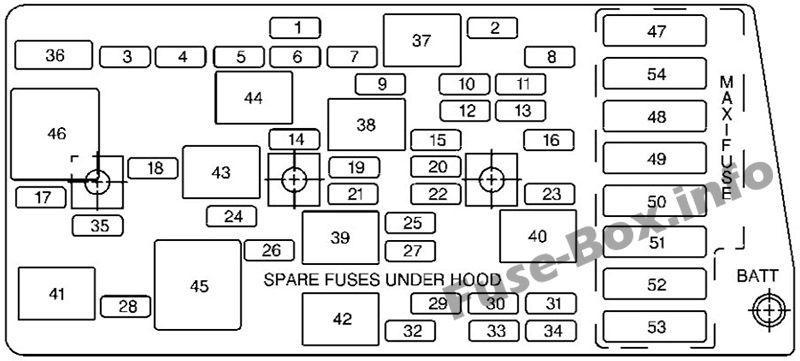

Пассажирский отсек

Пассажирский отсек

Назначение предохранителей и реле в салоне (1997, 1998)
№Применение
1Консольный прикуриватель
2Контролируемое (непреднамеренное) управление нагрузкой
3Поясничное сиденье
4Модуль управления сиденьем водителя
5Радио
6Габаритные огни, задние фонари
7Зажигалка
8Остановить аварийные мигалки
9Модуль управления кузовом
10Стеклоочиститель/омыватель ветрового стекла
11Аксессуар Мощность
12Пустой
13Модуль управления кузовом
14Крэнк
15Сигнал опасности/поворота
16Воздушная подушка
17TONN REL (только кабриолет)
18ОВКВ
19Панель приборов
20Круиз-контроль
21Тормоз Блокировка переключения передач
22Модуль управления кузовным оборудованием — зажигание 3
23Модуль управления кузовным оборудованием — зажигание 2
24Радиоантенна
25Модуль управления кузовным оборудованием — зажигание I, панель управления приборной панелью
26Выпуск люка/багажника
27ОВКВ
28Динамики Бозе
29Диагностика
30Модуль управления правой дверью
31Дверца подачи питания справа
32Дверь топливного бака
33Модуль управления дверью слева
34Левая дверца подачи питания
35Сиденье водителя с электроприводом (автоматический выключатель)
36Пассажирское сиденье с электроприводом (автоматический выключатель)
37Микрореле — контролируемое (непреднамеренное) управление нагрузкой
38Микрореле — правый дневной ходовой огонь
39Микрореле — открытие люка
40Микрореле — левый дневной ходовой огонь
41TONN REL (только кабриолет)
42Микрореле — лампы освещения салона
43Bose Mini Реле – Динамики
44Мини-реле — обогреватель заднего стекла
45Максифьюз – Зажигание 2
46Maxifuse — Обогрев заднего стекла
47Пустой
48Максифуза - Зажигание
49Maxifuse - Двигатель вентилятора
50Стартер
51Пустой
52Автоматический выключатель Maxi — фары

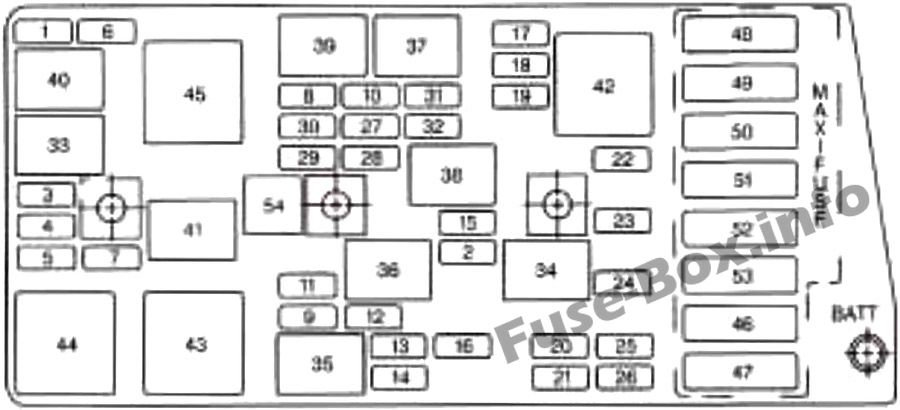

Моторного отсека

Моторного отсека

Назначение предохранителей и реле в моторном отсеке (1997, 1998)
№Применение
11997: Задний противотуманный фонарь
1998: АБС ТРАНС
2Подход
3Электродвигатель правой фары
4Электродвигатель левой фары
51997: Антиблокировочная система тормозов
1998: ПУСТОЙ
6Противотуманная фара
7Выборочное демпфирование в реальном времени
8Фара ближнего света правая
9Фара дальнего света правая
10Левая фара ближнего света
11Horn
12Левая фара дальнего света
13Топливный насос
14Вентилятор охлаждения — зажигание 3
15Датчик кислорода
16Модуль управления силовым агрегатом
17Дроссельное регулирование
18Инжектор 2
19Зажигание двигателя
20Пустой
21Пустой
22Инжектор 1
23Модуль управления силовым агрегатом
24Кондиционирование воздуха
25Пустой
26Пустой
27Запасной
28Запасной
29Запасной
30Запасной
31Запасной
32Запасной
33Микрореле — воздушный насос
34Микрореле — кондиционер и сцепление
35Микрореле — топливный насос
36Микрореле — звуковой сигнал
37Микрореле — задний противотуманный фонарь
38Микрореле — фонари заднего хода
39Микрореле — противотуманная фара
40Микрореле — соленоид AIR
41Микрореле — выборочное демпфирование в реальном времени
42Мини-реле — зажигание
43Мини-реле — охлаждающий вентилятор 2
44Мини-реле — Вентилятор охлаждения 3
45Мини-реле — вентилятор охлаждения 1
46Maxi Fuse – Охлаждающий вентилятор 2
47Пустой
48Пустой
49Maxi Fuse – Охлаждающий вентилятор 1
50Maxi Fuse — воздушный насос
51Пустой
52Maxi Fuse — антиблокировочная система тормозов
53Антиблокировочная система тормозов и избирательная электроника демпфирования в реальном времени
54Съемник предохранителей

1999, 2000

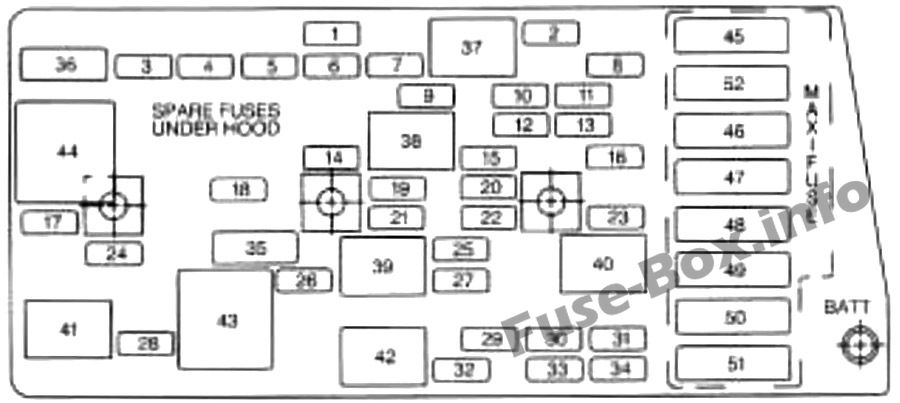

Пассажирский отсек

Пассажирский отсек

Назначение предохранителей и реле в салоне (1999, 2000)
№Применение
1Консольный прикуриватель
2Контролируемое (непреднамеренное) управление нагрузкой
3Поясничное сиденье
4Модуль управления сиденьем водителя
5Радио
6Габаритные огни, задние фонари
7Зажигалка
8Остановить аварийные мигалки
9Модуль управления кузовом
10Стеклоочиститель/омыватель ветрового стекла
11Аксессуар Мощность
12Пустой
13Модуль управления кузовным оборудованием — зажигание 1
14Крэнк
15Сигнал опасности/поворота
16Воздушная подушка
17Выпуск Тонно
18ОВКВ
19Панель приборов
20Круиз-контроль
211999: Блокировка переключения передач с тормозом
2000: Система управления блокировкой переключения передач автоматической коробки передач
22Модуль управления кузовным оборудованием — зажигание 3
23Модуль управления кузовным оборудованием — зажигание 2
24Радиоантенна
25Модуль управления кузовным оборудованием — зажигание I, панель управления приборной панелью
26Выпуск люка/багажника
27ОВКВ
28Динамики Бозе
29Диагностика
30Модуль управления правой дверью
31Дверца подачи питания справа
32Дверь топливного бака
33Модуль управления дверью слева
34Левая дверца подачи питания
35Сиденье водителя с электроприводом (автоматический выключатель)
36Пассажирское сиденье с электроприводом (автоматический выключатель)
37Микрореле — контролируемое (непреднамеренное) управление нагрузкой
38Микрореле — правый дневной ходовой огонь
39Микрореле — открытие люка
40Микрореле — левый дневной ходовой огонь
41Микрореле – выпуск Tonneau
42Микрореле — лампы освещения салона
43Микрореле — автоматическое управление габаритными огнями
44Микрореле — автоматическое управление фарами
45Bose Mini Реле – Динамики
46Мини-реле — обогреватель заднего стекла
47Максифуза – Зажигание 1
48Maxifuse — Обогрев заднего стекла
49Пустой
50Максифьюз – Зажигание 2
51Maxifuse - Двигатель вентилятора
52Стартер
53Пустой
54Автоматический выключатель Maxi — фары

Моторного отсека

Моторного отсека

Назначение предохранителей и реле в моторном отсеке (1999, 2000)
№Применение
1Задний противотуманный фонарь
2Подход
3Электродвигатель правой фары
4Электродвигатель левой фары
51999: АБС ТРАНС
2000: Антиблокировочная система тормозов, селективное демпфирование в реальном времени (SRTD)
6Противотуманная фара
7Выборочное демпфирование в реальном времени
8Фара ближнего света правая
9Фара дальнего света правая
10Левая фара ближнего света
11Horn
12Левая фара дальнего света
13Топливный насос
14Вентилятор охлаждения — зажигание 3
15Датчик кислорода
16Модуль управления силовым агрегатом
17Дроссельное регулирование
18Инжектор 2
19Зажигание двигателя
20Пустой
21Пустой
22Инжектор 1
23Модуль управления силовым агрегатом
24Кондиционирование воздуха
25Пустой
26Пустой
27Запасной
28Запасной
29Запасной
30Запасной
31Запасной
32Запасной
33Микрореле — воздушный насос
34Микрореле — кондиционер и сцепление
35Микрореле — топливный насос
36Микрореле — звуковой сигнал
37Микрореле — задний противотуманный фонарь
38Микрореле — фонари заднего хода
39Микрореле — противотуманная фара
401999: Микрореле — соленоид AIR
2000: Бланк
41Микрореле — выборочное демпфирование в реальном времени
42Мини-реле — зажигание
43Мини-реле — охлаждающий вентилятор 2
44Мини-реле — Вентилятор охлаждения 3
45Мини-реле — вентилятор охлаждения 1
46Maxi Fuse – Охлаждающий вентилятор 2
47Пустой
48Пустой
49Maxi Fuse – Охлаждающий вентилятор 1
50Maxi Fuse — воздушный насос
511999: Maxi-Fuse — избирательная электроника демпфирования в реальном времени
2000: Бланк
52Maxi Fuse — антиблокировочная система тормозов
531999: Антиблокировочная система тормозов
2000: Антиблокировочная система тормозов, электроника селективного демпфирования в реальном времени (SRTD)
54Съемник предохранителей

2001, 2002, 2003, 2004

Пассажирский отсек

Пассажирский отсек

Назначение предохранителей и реле в салоне (2001-2004 гг.)
№Применение
1Консольный прикуриватель
2Контролируемое (непреднамеренное) управление нагрузкой
3Поясничное сиденье
4Модуль управления сиденьем водителя
5Радио, проигрыватель компакт-дисков
6Габаритные огни, задние фонари
7Зажигалка
8Стоп-сигнал, аварийная сигнализация
9Модуль управления кузовом
10Стеклоочиститель/омыватель ветрового стекла
11Аксессуар Мощность
12Пустой
13Модуль управления кузовным оборудованием — зажигание 1
14Крэнк
15Сигнал опасности/поворота
16Воздушная подушка
17Выпуск Тонно
18ОВКВ
19Панель приборов
20Круиз-контроль
21Автоматическая система управления блокировкой переключения передач и внутреннее зеркало заднего вида
22Модуль управления кузовным оборудованием — зажигание 3
23Модуль управления кузовным оборудованием — зажигание 2
24Радиоантенна
25Модуль управления кузовным оборудованием — зажигание I, панель управления приборной панелью
26Выпуск люка/багажника
27ОВКВ
28Динамики Бозе
29Диагностика
30Модуль управления правой дверью
31Дверца подачи питания справа
32Дверь топливного бака
33Модуль управления дверью слева
34Левая дверца подачи питания
35Сиденье с электроприводом водителя
36Пассажирское сиденье с электроприводом
47Зажигание 1
48Задний обогреватель
49Пустой
50Зажигание 2
51Двигатель вентилятора
52Стартер
53Пустой
54Фары
Реле
37Контролируемое (непреднамеренное) управление нагрузкой
38Правый дневной ходовой огонь
39Выпуск люка/багажника
40Левый дневной ходовой огонь
41Выпуск Тонно
42Лампы любезности
43Стояночные фонари с автоматическим управлением лампами
44Фары с автоматическим управлением лампами
45Динамики Бозе
46Задний обогреватель

Моторного отсека

Моторного отсека

Назначение предохранителей и реле в моторном отсеке (2001-2004 гг.)
№Применение
1Задний противотуманный фонарь
2Подход
3Электродвигатель правой фары
4Электродвигатель левой фары
5Антиблокировочная система тормозов, селективное демпфирование в реальном времени (SRTD)
6Противотуманная фара
72001–2002: Реле селективного демпфирования в реальном времени (SRTD)
2003-2004: Бланк
8Фара ближнего света правая
9Фара дальнего света правая
10Левая фара ближнего света
11Horn
12Левая фара дальнего света
13Топливный насос
14Вентилятор охлаждения — зажигание 3
15Датчик кислорода
16Модуль управления силовым агрегатом
17Дроссельное регулирование
18Инжектор 2
19Зажигание двигателя
20Пустой
21Пустой
22Инжектор 1
23Модуль управления силовым агрегатом
24Кондиционирование воздуха
25Пустой
26Пустой
27Запасной
28Запасной
29Запасной
30Запасной
31Запасной
32Запасной
46Охлаждающий вентилятор 2
47Пустой
48Пустой
49Охлаждающий вентилятор 1
50Воздушный насос
512001-2002: Бланк
2003-2004: Селективный контроль плавности хода
52Антиблокировочная система тормозов
532001–2002: антиблокировочная система тормозов, электроника селективного демпфирования в реальном времени (SRTD).
2003-2004: Электроника антиблокировочной системы тормозов
54Съемник предохранителей
Реле
33Воздушный насос
34Кондиционер и сцепление
35Топливный насос
36Horn
37Задний противотуманный фонарь
38Резервные лампы
39Противотуманная фара
40Пустой
412001-2002: Выборочное демпфирование в реальном времени (SRTD)
2003-2004: Бланк
422001-2002: Зажигание 1
2002-2003: Зажигание 2
43Охлаждающий вентилятор 2
44Охлаждающий вентилятор 3
45Охлаждающий вентилятор 1
