Предохранители и реле Chevrolet Corvette (C4/ZR1, 1993-1996)
Схемы относятся к указанным годам и вариантам Chevrolet Corvette (C4/ZR1, 1993-1996). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Chevrolet.
Расположение предохранителей Шевроле Корвет 1993-1996 гг.
Предохранитель прикуривателя (розетки) в Шевроле Корвет Предохранитель №44 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

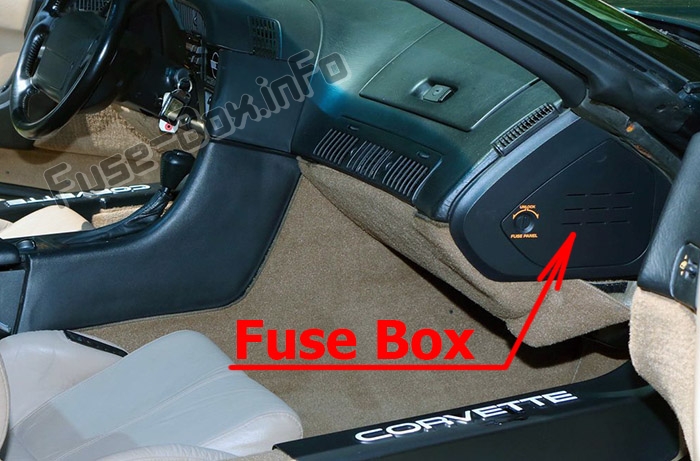

Расположение блока предохранителей
Панель предохранителей расположена с правой стороны приборной панели (для доступа поверните ручку и потяните за дверцу).

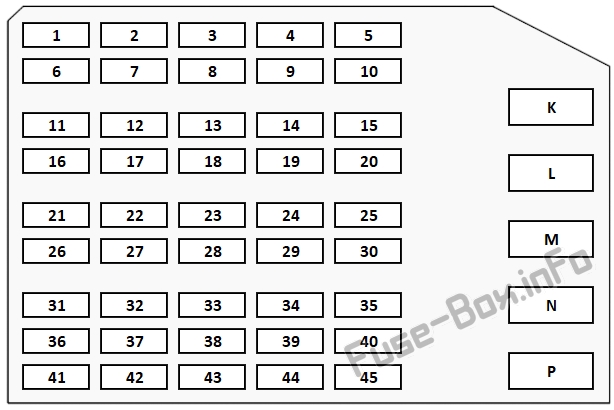

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | 1993: Не используется; 1994–1996: обогреватель, программист кондиционеров. |
| 2 | 1993–1994 годы: не использовался; 1995-1996: Блокировка переключения передач и тормоза |
| 3 | Переключатель стеклоочистителя/омывателя ветрового стекла в сборе |
| 4 | Радиоприемник (зажигание) |
| 5 | 1993-1994: Зеркала с подогревом; 1995–1996: Зеркала с подогревом, блок управления отопителем и кондиционером, программист обогревателя и кондиционера. |
| 6 | 1993–1994: Задний фонарь, модуль дневных ходовых огней; 1995-1996: Переключатель света, модуль дневных ходовых огней |
| 7 | Реле звукового сигнала |
| 8 | Аварийная сигнализация, тормозной выключатель |
| 9 | Кривошипная подушка безопасности |
| 10 | Переключатель Crank-Park/Neuty (автоматический), переключатель сцепления (ручной) |
| 11 | Правая подсветка |
| 12 | Левая подсветка |
| 13 | Подсветка консоли |
| 14 | Топливный насос 1 |
| 15 | 1993-1995: Топливный насос 2 (LT5); 1996: Автоматическая коробка передач |
| 16 | Центральный блок управления, модуль дневных ходовых огней |
| 17 | 1993-1995: Генератор; Вакуумный насос автоматической коробки передач (LT5), режим Valet (LT5), контур рециркуляции отработавших газов (LT5), датчики кислорода (LT5); 1996: Генератор |
| 18 | Муфта компрессора кондиционера, целитель и головка управления кондиционером, программатор обогревателя и кондиционера, реле обогрева заднего стекла (1994–1996) |
| 19 | Вилка для аксессуаров |
| 20 | 1993: Программист кондиционеров; 1994–1996: Датчики кислорода с подогревом (LT1) |
| 21 | 1993–1994: Катушка реле топливного насоса № 2 (LT5), модуль селективного управления плавностью хода, модуль ABS, переключатель управления муфтой коробки передач (автоматическая), реле воздушного насоса, перепускной клапан, вторичный перепускной клапан (LT5); 1995: Реле топливного насоса № 2 (LT5), модуль селективного управления плавностью хода, модуль ABS, выключатель тормоза (автоматический), реле воздушного насоса, клапан перепуска воздуха (LT5); 1996: Модуль демпфирования в реальном времени, модуль ABS, блок соленоидов HVAC |
| 22 | 1993-1994: форсунки №1,4,6,7 (LT1), первичные форсунки №1-8 (LT5), модуль катушки зажигания (LT5), разъем пластины катушки зажигания (LT5); 1995: Форсунки №1, 4, 6, 7 (LT1), первичные форсунки №1-8 (LT5), катушка зажигания (LT5); 1996: Форсунки №1, 4, 6, 7 |
| 23 | 1993: Форсунки № 2, 3, 5, 8 (LT1), реле вторичной форсунки № 1, 2 (LT5); 1994: Форсунки № 2, 3, 5, 8 (LT1), реле вторичных форсунок (№ 1, 2 (LT5), вторичные модули управления SF1 (LT5); 1995: Форсунки № 2, 3, 5, 8 (LT1), вторичные модули управления SF1 (LT5); 1996: Форсунки №2, 3, 5, 8 |
| 24 | Мигалки указателей поворота |
| 25 | Катушка зажигания и модуль катушки зажигания |
| 26 | Пассивный модуль бесключевого доступа |
| 27 | Комбинация приборов, информационный центр для водителя, система подушек безопасности, переключатель регулировки проскальзывания при ускорении (LT5) |
| 28 | Переключатель фонарей заднего хода, переключатель положения коробки передач, электромагнитный клапан переключения передач с первой на четвертую |
| 29 | 1993-1994: Катушка реле первичного вентилятора охлаждения, катушка реле вторичного вентилятора охлаждения; 1995-1996: Катушка реле вентилятора охлаждения №1, 2, 3 |
| 30 | 1993: вторичное дроссельное реле (LT5), модуль прямого зажигания, датчик распредвала, амортизатор тяги, соленоид продувки адсорбера, контроль рециркуляции отработавших газов (LT1), реле переключения передач (ручное); 1994: Модуль прямого зажигания, датчик распределительного вала, соленоид продувки адсорбера, буферный модуль датчика положения дроссельной заслонки, цепь рециркуляции отработавших газов (LT1), соленоид впуска вторичного воздуха (LT5), электронный модуль управления зажиганием (LT5), реле переключения с первой на четвертую; 1995: датчик распредвала (LT5), соленоид продувки адсорбера; Буферный модуль датчика положения дроссельной заслонки (LT5), цепь рециркуляции отработавших газов (LT1), электромагнитный клапан впуска вторичного воздуха (LT5); Модуль управления зажиганием (LT5), блок соленоидов HVAC, датчик массового расхода воздуха (LT1), реле переключения с первой на четвертую; 1996: Соленоид продувки адсорбера, цепь рециркуляции отработавших газов (LT1), датчик массового расхода воздуха, реле переключения с первой на четвертую, выключатель тормоза (автоматический), реле воздушного насоса |
| 31 | Регулятор зеркал с электроприводом, зеркало заднего вида с подсветкой, зеркала заднего вида с козырьком |
| 32 | Выключатель круиз-контроля, модуль дневных ходовых огней, модуль предупреждения о низком давлении в шинах, реле отключения круиз-контроля |
| 33 | Модуль управления двигателем |
| 34 | Система подушек безопасности |
| 35 | Центральный модуль управления |
| 36 | Реле плафона освещения салона (1993 г.), плафоны освещения пространства для ног, плафоны освещения дверей, плафоны освещения перчаточного ящика, зеркало заднего вида с подсветкой |
| 37 | Реле усилителя Bose, реле питания антенны, лампы освещения грузового отсека |
| 38 | ЖК-дисплей (1993, 1994), комбинация приборов, тональный генератор, реле купольной лампы (1994–1996) |
| 39 | Центральный модуль управления |
| 40 | Радиоприемник (аккумулятор), головка радиоуправления, модуль пассивного доступа без ключа |
| 41 | 1993: Не используется; 1994-1996: Спортивные сиденья |
| 42 | 1993: выключатели дверных замков с электроприводом; 1994–1996: выключатели дверных замков с электроприводом, информационный центр для водителя, модуль пассивного доступа без ключа. |
| 43 | Программатор обогревателя и кондиционера |
| 44 | Прикуриватель, вилка для аксессуаров |
| 45 | Реле открывания крышки люка или палубы |
| Автоматические выключатели | |
| K | Силовые печати |
| L | Не используется |
| M | Электрические стеклоподъемники |
| N | Не используется |
| P | Не используется |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

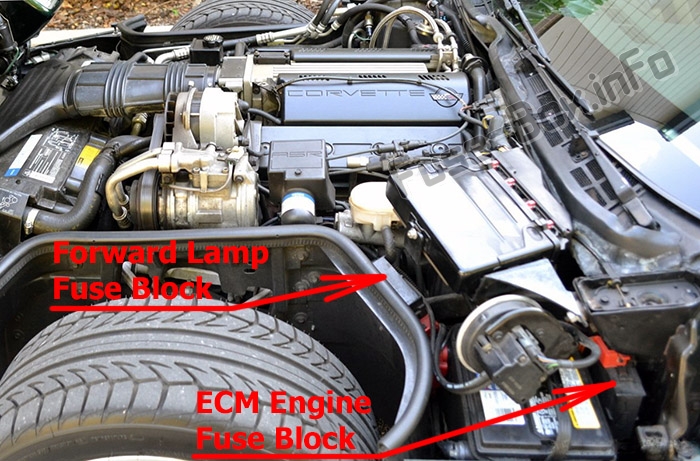

Расположение блока предохранителей
В моторном отсеке есть два блока макси-предохранителей. Один является частью жгута проводов переднего фонаря, а другой является частью жгута проводов двигателя ECM.

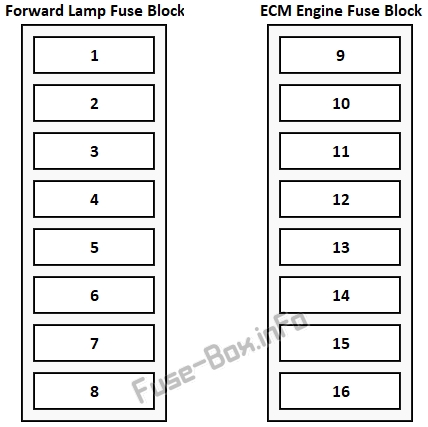

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | Внутреннее освещение |
| 2 | Первичный вентилятор охлаждения |
| 3 | Двигатель левой фары |
| 4 | Электродвигатель правой фары |
| 5 | Дополнительный вентилятор охлаждения |
| 6 | Внешнее освещение |
| 7 | Аксессуары с электроприводом (замки с электроприводом, люк, прикуриватель, сиденья) |
| 8 | Воздушный насос |
| 9 | Модуль управления двигателем |
| 10 | Топливный насос |
| 11 | Антиблокировочная система тормозов (ABS), система регулирования проскальзывания при ускорении |
| 12 | Вентилятор кондиционера |
| 13 | Задний обогреватель |
| 14 | Зажигание |
| 15 | Зажигание |
| 16 | Тормозная гидравлика |

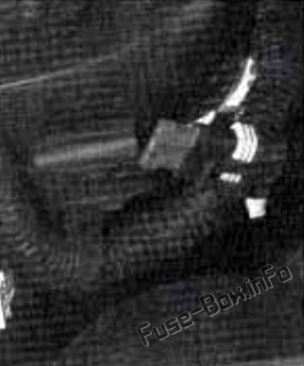

Предохранитель подкапотных ламп
Предохранитель подкапотных ламп
Предохранитель находится под капотом на боковом габаритном фонаре со стороны водителя. Если вам необходимо держать капот открытым в течение длительного периода времени, выньте предохранитель.
Плавкий предохранитель
Плавкий предохранитель
Автомобили, оснащенные опциональной системой контроля плавности хода в режиме реального времени, защищены предохранителем, расположенным в отсеке ABS за сиденьем водителя. Чтобы получить доступ к этому предохранителю, оттяните ковер, выверните винт и поднимите крышку.
